Фланцеві стопорні мініатюрні фіксатори для харчової та хімічної промисловості, що відключаються GN 822.12-C

Компактні стопорні штифти з фланцем кріплення, що не відключаються для роботи в агресивних середовищах або з підвищеними гігієнічними вимогами

Нержавіюча сталь, пластикова ручка

GN 822.12-BN

Мініатюрні стопорні штифти з фланцевим кріпленням без фіксації у віджатому положенні

Нержавіюча сталь AISI 316

GN 822.12-C

Фланцеві стопорні мініатюрні фіксатори для харчової та хімічної промисловості, що відключаються

Нержавіюча сталь AISI 316, пластикова ручка

GN 822.12-CN

Компактні блокатори фланцеві, що відключаються, для роботи в особливо агресивних середовищах і важких умовах

Нержавіюча сталь AISI 316

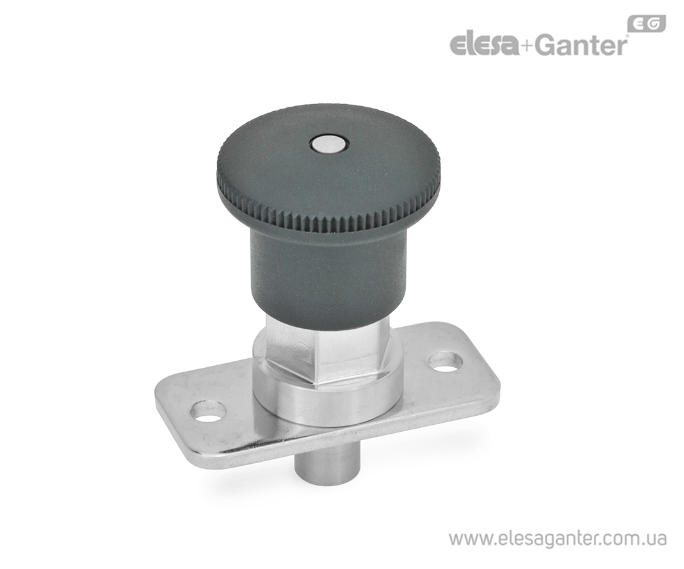

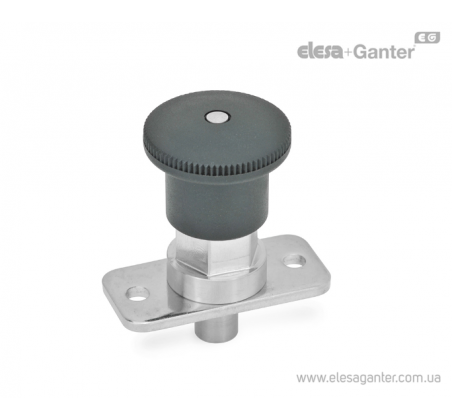

Фланцеві стопорні мініатюрні фіксатори для харчової та хімічної промисловості, що відключаються GN 822.12-C – фото 1

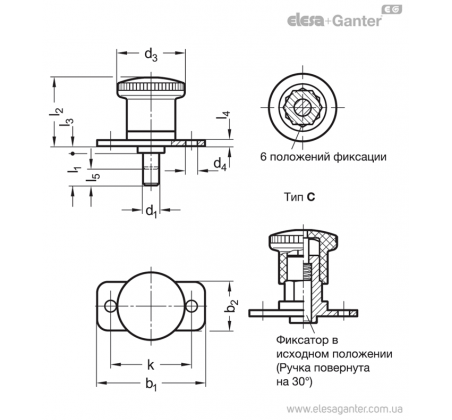

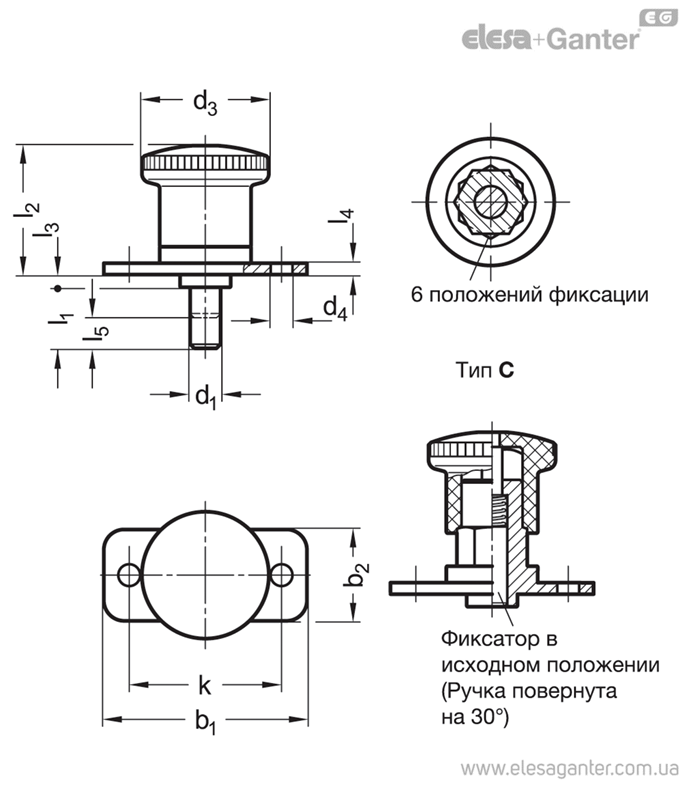

Фланцеві стопорні мініатюрні фіксатори для харчової та хімічної промисловості, що відключаються GN 822.12-C – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 822.12-C Нержавіюча сталь AISI 316, пластикова ручка

Артікул
Артікул	d1 Ось h9 Отверстие +0.03/+0.08	d2 -0.05/-0.1	l5 Ход	b₁	b₂	k	l₁	d₃	l₂	d₄	l₃	l₄	Пружинная нагрузкав Н≈ начальная	Пружинная нагрузкав Н≈ конечная	В наявності	Ціна
GN 822.12-10-10-C	10	14	10	50	23	38	10	33	35	5.3	2.5	3	11	32	Так	1581 грн	Детальніше
GN 822.12-10-10-C Характеристики: d1 Ось h9 Отверстие +0.03/+0.08 10 d2 -0.05/-0.1 14 l5 Ход 10 b₁ 50 b₂ 23 k 38 l₁ 10 d₃ 33 l₂ 35 d₄ 5.3 l₃ 2.5 l₄ 3 Пружинная нагрузкав Н≈ начальная 11 Пружинная нагрузкав Н≈ конечная 32 1581 грн Так До кошику
GN 822.12-10-20-C	10	14	10	50	23	38	20	33	35	5.3	2.5	3	11	32	Так	1774 грн	Детальніше
GN 822.12-10-20-C Характеристики: d1 Ось h9 Отверстие +0.03/+0.08 10 d2 -0.05/-0.1 14 l5 Ход 10 b₁ 50 b₂ 23 k 38 l₁ 20 d₃ 33 l₂ 35 d₄ 5.3 l₃ 2.5 l₄ 3 Пружинная нагрузкав Н≈ начальная 11 Пружинная нагрузкав Н≈ конечная 32 1774 грн Так До кошику
GN 822.12-4-10-C	4	8	5	35	15	25	10	21	20.5	4.3	2	2	4	11	Так	1213 грн	Детальніше
GN 822.12-4-10-C Характеристики: d1 Ось h9 Отверстие +0.03/+0.08 4 d2 -0.05/-0.1 8 l5 Ход 5 b₁ 35 b₂ 15 k 25 l₁ 10 d₃ 21 l₂ 20.5 d₄ 4.3 l₃ 2 l₄ 2 Пружинная нагрузкав Н≈ начальная 4 Пружинная нагрузкав Н≈ конечная 11 1213 грн Так До кошику
GN 822.12-4-5-C	4	8	5	35	15	25	5	21	20.5	4.3	2	2	4	11	Так	1090 грн	Детальніше
GN 822.12-4-5-C Характеристики: d1 Ось h9 Отверстие +0.03/+0.08 4 d2 -0.05/-0.1 8 l5 Ход 5 b₁ 35 b₂ 15 k 25 l₁ 5 d₃ 21 l₂ 20.5 d₄ 4.3 l₃ 2 l₄ 2 Пружинная нагрузкав Н≈ начальная 4 Пружинная нагрузкав Н≈ конечная 11 1090 грн Так До кошику
GN 822.12-5-12-C	5	10	6	40	18	30	12	25	25.5	4.3	2.5	2	6	14	Так	1298 грн	Детальніше
GN 822.12-5-12-C Характеристики: d1 Ось h9 Отверстие +0.03/+0.08 5 d2 -0.05/-0.1 10 l5 Ход 6 b₁ 40 b₂ 18 k 30 l₁ 12 d₃ 25 l₂ 25.5 d₄ 4.3 l₃ 2.5 l₄ 2 Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 14 1298 грн Так До кошику
GN 822.12-5-6-C	5	10	6	40	18	30	6	25	25.5	4.3	2.5	2	6	14	Так	1158 грн	Детальніше
GN 822.12-5-6-C Характеристики: d1 Ось h9 Отверстие +0.03/+0.08 5 d2 -0.05/-0.1 10 l5 Ход 6 b₁ 40 b₂ 18 k 30 l₁ 6 d₃ 25 l₂ 25.5 d₄ 4.3 l₃ 2.5 l₄ 2 Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 14 1158 грн Так До кошику
GN 822.12-6-12-C	6	10	6	40	18	30	12	25	25.5	4.3	2.5	2	6	14	Так	1298 грн	Детальніше
GN 822.12-6-12-C Характеристики: d1 Ось h9 Отверстие +0.03/+0.08 6 d2 -0.05/-0.1 10 l5 Ход 6 b₁ 40 b₂ 18 k 30 l₁ 12 d₃ 25 l₂ 25.5 d₄ 4.3 l₃ 2.5 l₄ 2 Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 14 1298 грн Так До кошику
GN 822.12-6-6-C	6	10	6	40	18	30	6	25	25.5	4.3	2.5	2	6	14	Так	1158 грн	Детальніше
GN 822.12-6-6-C Характеристики: d1 Ось h9 Отверстие +0.03/+0.08 6 d2 -0.05/-0.1 10 l5 Ход 6 b₁ 40 b₂ 18 k 30 l₁ 6 d₃ 25 l₂ 25.5 d₄ 4.3 l₃ 2.5 l₄ 2 Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 14 1158 грн Так До кошику
GN 822.12-8-10-C	8	14	10	50	23	38	10	33	35	5.3	2.5	3	11	32	Так	1578 грн	Детальніше
GN 822.12-8-10-C Характеристики: d1 Ось h9 Отверстие +0.03/+0.08 8 d2 -0.05/-0.1 14 l5 Ход 10 b₁ 50 b₂ 23 k 38 l₁ 10 d₃ 33 l₂ 35 d₄ 5.3 l₃ 2.5 l₄ 3 Пружинная нагрузкав Н≈ начальная 11 Пружинная нагрузкав Н≈ конечная 32 1578 грн Так До кошику
GN 822.12-8-20-C	8	14	10	50	23	38	20	33	35	5.3	2.5	3	11	32	Так	1774 грн	Детальніше
GN 822.12-8-20-C Характеристики: d1 Ось h9 Отверстие +0.03/+0.08 8 d2 -0.05/-0.1 14 l5 Ход 10 b₁ 50 b₂ 23 k 38 l₁ 20 d₃ 33 l₂ 35 d₄ 5.3 l₃ 2.5 l₄ 3 Пружинная нагрузкав Н≈ начальная 11 Пружинная нагрузкав Н≈ конечная 32 1774 грн Так До кошику

характеристики

Типи

Тип C: з фіксацією у віджатому положенні, із пластиковою ручкою

Напрямний штифт/штифт фіксатора

Нержавіюча сталь AISI 316L

Поворотна ручка

Пластик, поліамід (PA)
Чорний колір, матове оздоблення
Не знімна

Натискна пружина

Нержавіюча сталь AISI 316Ti

За запитом

З червоною ручкою

особливості та сфери застосування

Мініатюрні стопорні штифти GN 822.12 відрізняються компактними розмірами.

Кнопку фіксаторів типу C або CN можна повернути на 30° після відтягування стопорного штифта, блокуючи його у відтягнутому положенні за допомогою стопорного фіксатора.
