Штифти фіксатори, що відключаються/не відключаються GN 7017-NI

Друк

GN 7017

Штифти стопорні важільні, що відключаються/не відключаються

Сталь оцинкована з гайкою/без

GN 7017-NI

Штифти фіксатори, що відключаються/не відключаються

Нержавіюча сталь з гайкою/без

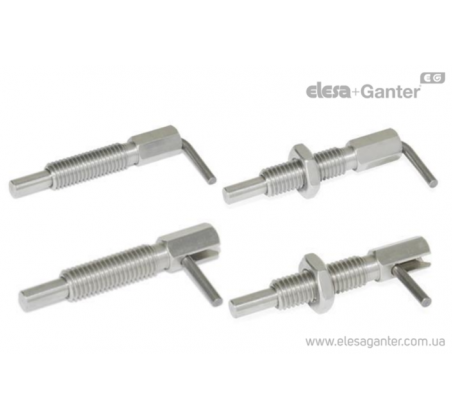

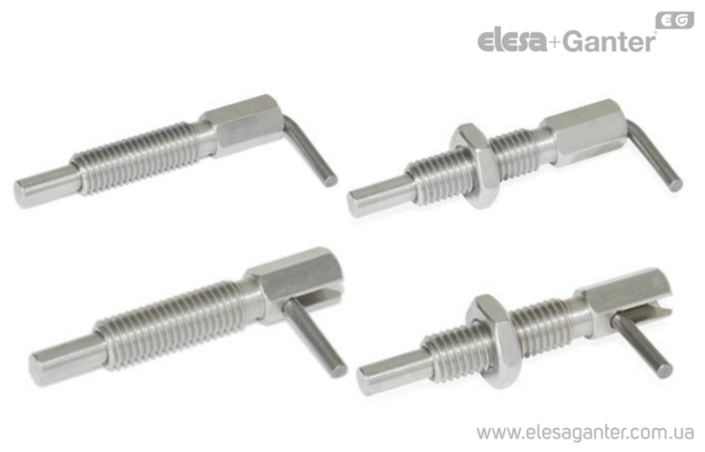

Штифти фіксатори, що відключаються/не відключаються GN 7017-NI – фото 1

Штифти фіксатори, що відключаються/не відключаються GN 7017-NI – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 7017-NI Нержавіюча сталь з гайкою/без

Артікул
Артікул	A/F	d₂	e	l₁	d₃	l₃	l₄	l₂ min	l₅ min	Макс. момент затяжкив Н·м	Пружинная нагрузка в Н ≈начальная	Пружинная нагрузка в Н ≈конечная	В наявності	Ціна
GN 7017-10-M16-B-NI	33.5	10	5	19.6	M 16	25	50.5	77.5	5	16	42	4	Так	1216 грн	Детальніше
GN 7017-10-M16-B-NI Характеристики: A/F 33.5 d₂ 10 e 5 l₁ 19.6 d₃ M 16 l₃ 25 l₄ 50.5 l₂ min 77.5 l₅ min 5 Макс. момент затяжкив Н·м 16 Пружинная нагрузка в Н ≈начальная 42 Пружинная нагрузка в Н ≈конечная 4 1216 грн Так До кошику
GN 7017-10-M16-BK-NI	33.5	10	5	19.6	M 16	25	50.5	77.5	5	16	42	4	Так	1258 грн	Детальніше
GN 7017-10-M16-BK-NI Характеристики: A/F 33.5 d₂ 10 e 5 l₁ 19.6 d₃ M 16 l₃ 25 l₄ 50.5 l₂ min 77.5 l₅ min 5 Макс. момент затяжкив Н·м 16 Пружинная нагрузка в Н ≈начальная 42 Пружинная нагрузка в Н ≈конечная 4 1258 грн Так До кошику
GN 7017-10-M16-C-NI	33.5	10	5	19.6	M 16	25	50.5	77.5	5	16	42	4	Так	1353 грн	Детальніше
GN 7017-10-M16-C-NI Характеристики: A/F 33.5 d₂ 10 e 5 l₁ 19.6 d₃ M 16 l₃ 25 l₄ 50.5 l₂ min 77.5 l₅ min 5 Макс. момент затяжкив Н·м 16 Пружинная нагрузка в Н ≈начальная 42 Пружинная нагрузка в Н ≈конечная 4 1353 грн Так До кошику
GN 7017-10-M16-CK-NI	33.5	10	5	19.6	M 16	25	50.5	77.5	5	16	42	4	Так	1394 грн	Детальніше
GN 7017-10-M16-CK-NI Характеристики: A/F 33.5 d₂ 10 e 5 l₁ 19.6 d₃ M 16 l₃ 25 l₄ 50.5 l₂ min 77.5 l₅ min 5 Макс. момент затяжкив Н·м 16 Пружинная нагрузка в Н ≈начальная 42 Пружинная нагрузка в Н ≈конечная 4 1394 грн Так До кошику
GN 7017-4-M6-B-NI	16	4	2.5	6.9	M 6	9.5	20	32	2.5	6	1.6	3	Під замовлення	472 грн	Детальніше
GN 7017-4-M6-B-NI Характеристики: A/F 16 d₂ 4 e 2.5 l₁ 6.9 d₃ M 6 l₃ 9.5 l₄ 20 l₂ min 32 l₅ min 2.5 Макс. момент затяжкив Н·м 6 Пружинная нагрузка в Н ≈начальная 1.6 Пружинная нагрузка в Н ≈конечная 3 472 грн Під замовлення До кошику
GN 7017-4-M6-BK-NI	16	4	2.5	6.9	M 6	9.5	20	32	2.5	6	1.6	3	Під замовлення	482 грн	Детальніше
GN 7017-4-M6-BK-NI Характеристики: A/F 16 d₂ 4 e 2.5 l₁ 6.9 d₃ M 6 l₃ 9.5 l₄ 20 l₂ min 32 l₅ min 2.5 Макс. момент затяжкив Н·м 6 Пружинная нагрузка в Н ≈начальная 1.6 Пружинная нагрузка в Н ≈конечная 3 482 грн Під замовлення До кошику
GN 7017-4-M6-C-NI	16	4	2.5	6.9	M 6	9.5	20	32	2.5	6	1.6	3	Так	521 грн	Детальніше
GN 7017-4-M6-C-NI Характеристики: A/F 16 d₂ 4 e 2.5 l₁ 6.9 d₃ M 6 l₃ 9.5 l₄ 20 l₂ min 32 l₅ min 2.5 Макс. момент затяжкив Н·м 6 Пружинная нагрузка в Н ≈начальная 1.6 Пружинная нагрузка в Н ≈конечная 3 521 грн Так До кошику
GN 7017-4-M6-CK-NI	16	4	2.5	6.9	M 6	9.5	20	32	2.5	6	1.6	3	Так	531 грн	Детальніше
GN 7017-4-M6-CK-NI Характеристики: A/F 16 d₂ 4 e 2.5 l₁ 6.9 d₃ M 6 l₃ 9.5 l₄ 20 l₂ min 32 l₅ min 2.5 Макс. момент затяжкив Н·м 6 Пружинная нагрузка в Н ≈начальная 1.6 Пружинная нагрузка в Н ≈конечная 3 531 грн Так До кошику
GN 7017-5-M8-B-NI	19.5	5	3	9.2	M 8	12	27	42	3.1	8	4.5	3.5	Так	517 грн	Детальніше
GN 7017-5-M8-B-NI Характеристики: A/F 19.5 d₂ 5 e 3 l₁ 9.2 d₃ M 8 l₃ 12 l₄ 27 l₂ min 42 l₅ min 3.1 Макс. момент затяжкив Н·м 8 Пружинная нагрузка в Н ≈начальная 4.5 Пружинная нагрузка в Н ≈конечная 3.5 517 грн Так До кошику
GN 7017-5-M8-BK-NI	19.5	5	3	9.2	M 8	12	27	42	3.1	8	4.5	3.5	Так	537 грн	Детальніше
GN 7017-5-M8-BK-NI Характеристики: A/F 19.5 d₂ 5 e 3 l₁ 9.2 d₃ M 8 l₃ 12 l₄ 27 l₂ min 42 l₅ min 3.1 Макс. момент затяжкив Н·м 8 Пружинная нагрузка в Н ≈начальная 4.5 Пружинная нагрузка в Н ≈конечная 3.5 537 грн Так До кошику
GN 7017-5-M8-C-NI	19.5	5	3	9.2	M 8	12	27	42	3.1	8	4.5	3.5	Так	557 грн	Детальніше
GN 7017-5-M8-C-NI Характеристики: A/F 19.5 d₂ 5 e 3 l₁ 9.2 d₃ M 8 l₃ 12 l₄ 27 l₂ min 42 l₅ min 3.1 Макс. момент затяжкив Н·м 8 Пружинная нагрузка в Н ≈начальная 4.5 Пружинная нагрузка в Н ≈конечная 3.5 557 грн Так До кошику
GN 7017-5-M8-CK-NI	19.5	5	3	9.2	M 8	12	27	42	3.1	8	4.5	3.5	Так	576 грн	Детальніше
GN 7017-5-M8-CK-NI Характеристики: A/F 19.5 d₂ 5 e 3 l₁ 9.2 d₃ M 8 l₃ 12 l₄ 27 l₂ min 42 l₅ min 3.1 Макс. момент затяжкив Н·м 8 Пружинная нагрузка в Н ≈начальная 4.5 Пружинная нагрузка в Н ≈конечная 3.5 576 грн Так До кошику
GN 7017-6-M10-B-NI	24	6	3.5	11.5	M 10	14	33.5	51	3.7	10	10	4	Так	715 грн	Детальніше
GN 7017-6-M10-B-NI Характеристики: A/F 24 d₂ 6 e 3.5 l₁ 11.5 d₃ M 10 l₃ 14 l₄ 33.5 l₂ min 51 l₅ min 3.7 Макс. момент затяжкив Н·м 10 Пружинная нагрузка в Н ≈начальная 10 Пружинная нагрузка в Н ≈конечная 4 715 грн Так До кошику
GN 7017-6-M10-BK-NI	24	6	3.5	11.5	M 10	14	33.5	51	3.7	10	10	4	Так	741 грн	Детальніше
GN 7017-6-M10-BK-NI Характеристики: A/F 24 d₂ 6 e 3.5 l₁ 11.5 d₃ M 10 l₃ 14 l₄ 33.5 l₂ min 51 l₅ min 3.7 Макс. момент затяжкив Н·м 10 Пружинная нагрузка в Н ≈начальная 10 Пружинная нагрузка в Н ≈конечная 4 741 грн Так До кошику
GN 7017-6-M10-C-NI	24	6	3.5	11.5	M 10	14	33.5	51	3.7	10	10	4	Так	788 грн	Детальніше
GN 7017-6-M10-C-NI Характеристики: A/F 24 d₂ 6 e 3.5 l₁ 11.5 d₃ M 10 l₃ 14 l₄ 33.5 l₂ min 51 l₅ min 3.7 Макс. момент затяжкив Н·м 10 Пружинная нагрузка в Н ≈начальная 10 Пружинная нагрузка в Н ≈конечная 4 788 грн Так До кошику
GN 7017-6-M10-CK-NI	24	6	3.5	11.5	M 10	14	33.5	51	3.7	10	10	4	Так	814 грн	Детальніше
GN 7017-6-M10-CK-NI Характеристики: A/F 24 d₂ 6 e 3.5 l₁ 11.5 d₃ M 10 l₃ 14 l₄ 33.5 l₂ min 51 l₅ min 3.7 Макс. момент затяжкив Н·м 10 Пружинная нагрузка в Н ≈начальная 10 Пружинная нагрузка в Н ≈конечная 4 814 грн Так До кошику
GN 7017-8-M12-B-NI	32	8	5	13.8	M 12	19	31.8	54	4.3	12	13	4	Так	898 грн	Детальніше
GN 7017-8-M12-B-NI Характеристики: A/F 32 d₂ 8 e 5 l₁ 13.8 d₃ M 12 l₃ 19 l₄ 31.8 l₂ min 54 l₅ min 4.3 Макс. момент затяжкив Н·м 12 Пружинная нагрузка в Н ≈начальная 13 Пружинная нагрузка в Н ≈конечная 4 898 грн Так До кошику
GN 7017-8-M12-BK-NI	32	8	5	13.8	M 12	19	31.8	54	4.3	12	13	4	Так	933 грн	Детальніше
GN 7017-8-M12-BK-NI Характеристики: A/F 32 d₂ 8 e 5 l₁ 13.8 d₃ M 12 l₃ 19 l₄ 31.8 l₂ min 54 l₅ min 4.3 Макс. момент затяжкив Н·м 12 Пружинная нагрузка в Н ≈начальная 13 Пружинная нагрузка в Н ≈конечная 4 933 грн Так До кошику
GN 7017-8-M12-C-NI	32	8	5	13.8	M 12	19	31.8	54	4.3	12	13	4	Так	947 грн	Детальніше
GN 7017-8-M12-C-NI Характеристики: A/F 32 d₂ 8 e 5 l₁ 13.8 d₃ M 12 l₃ 19 l₄ 31.8 l₂ min 54 l₅ min 4.3 Макс. момент затяжкив Н·м 12 Пружинная нагрузка в Н ≈начальная 13 Пружинная нагрузка в Н ≈конечная 4 947 грн Так До кошику
GN 7017-8-M12-CK-NI	32	8	5	13.8	M 12	19	31.8	54	4.3	12	13	4	Так	983 грн	Детальніше
GN 7017-8-M12-CK-NI Характеристики: A/F 32 d₂ 8 e 5 l₁ 13.8 d₃ M 12 l₃ 19 l₄ 31.8 l₂ min 54 l₅ min 4.3 Макс. момент затяжкив Н·м 12 Пружинная нагрузка в Н ≈начальная 13 Пружинная нагрузка в Н ≈конечная 4 983 грн Так До кошику

Характеристики

Типи
Тип B: без фіксації у віджатому положенні, без контргайки
Тип BK: без фіксації у віджатому положенні, з контргайкою
Тип C: з фіксацією у віджатому положенні, без контргайки
Тип CK: з фіксацією у віджатому положенні, з контргайкою
Варіант виконання із нержавіючої сталі AISI 303 NI
Пружина
Нержавіюча сталь AISI 301

особливості та сфери застосування

Стопорні штифти GN 7017 наводяться в дію за допомогою важеля та характеризуються компактними розмірами. Універсальність їх застосування обумовлена запобіганням зміщення та помилок установки при припасуванні стопорних отворів.

Стопорні штифти типу С/CK застосовуються, коли необхідно, щоб стрижень фіксатора самостійно утримувався у відтягнутому положенні.

При фіксації контргайки під час збирання не слід перевищувати макс. моменти затягування, зазначені у таблиці
