Кривошипи з нержавіючої сталі GN 369.5-N

Друк

GN 369.5-A

Кривошипи з нержавіючої сталі

Нержавіюча сталь, без поперечного паза, ручка, що обертається, абразивостійкий дюропласт

GN 369.5-N

Кривошипи з нержавіючої сталі

Нержавіюча сталь, поперечний паз, ручка, що обертається, абразивостійкий дюропласт

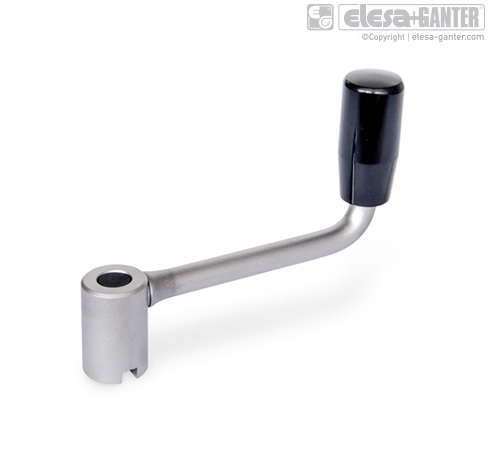

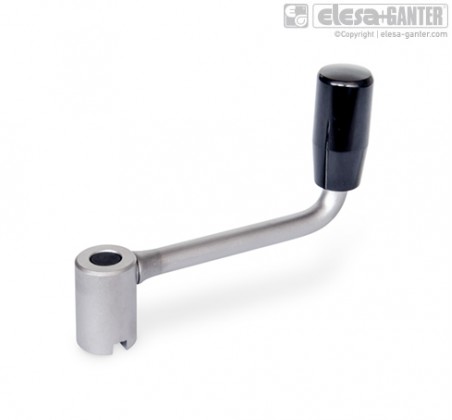

Кривошипи з нержавіючої сталі GN 369.5-N – фото 1

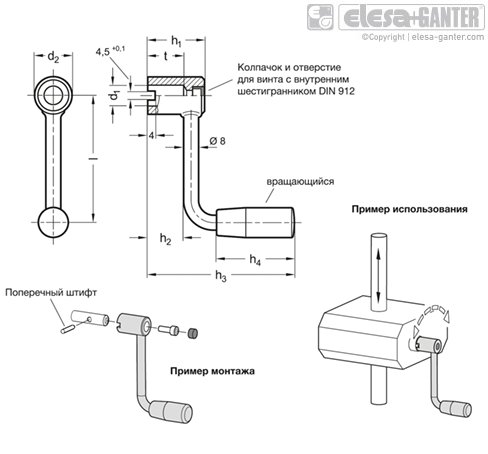

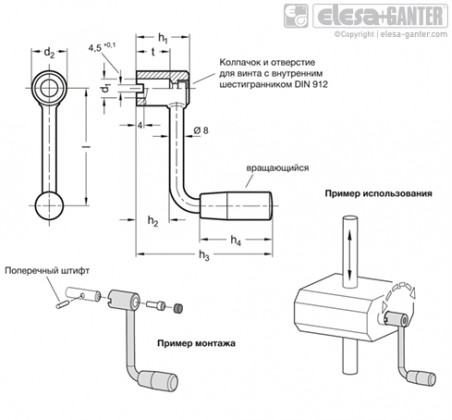

Кривошипи з нержавіючої сталі GN 369.5-N – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 369.5-N Нержавіюча сталь, поперечний паз, ручка, що обертається, абразивостійкий дюропласт

Артікул
Артікул	d₁ H₉	l ≈	d₂	h₂ ≈	h₃ ≈	h₄ ≈	t +₀.₅	Ø Ручка	Для гвинтiв DIN₉₁₂	h₁	В наявності	Ціна
GN 369.5-100-B12-N	B 12	100	20	20	88	50	20	21	M 6	30	Так	1192 грн	Детальніше
GN 369.5-100-B12-N Характеристики: d₁ H₉ B 12 l ≈ 100 d₂ 20 h₂ ≈ 20 h₃ ≈ 88 h₄ ≈ 50 t +₀.₅ 20 Ø Ручка 21 Для гвинтiв DIN₉₁₂ M 6 h₁ 30 1192 грн Так До кошику
GN 369.5-125-B12-N	B 12	125	20	20	88	50	20	21	M 6	30	Так	1219 грн	Детальніше
GN 369.5-125-B12-N Характеристики: d₁ H₉ B 12 l ≈ 125 d₂ 20 h₂ ≈ 20 h₃ ≈ 88 h₄ ≈ 50 t +₀.₅ 20 Ø Ручка 21 Для гвинтiв DIN₉₁₂ M 6 h₁ 30 1219 грн Так До кошику
GN 369.5-63-B10-N	B 10	63	18	18	74	40	18	18	M 5	28	Так	1059 грн	Детальніше
GN 369.5-63-B10-N Характеристики: d₁ H₉ B 10 l ≈ 63 d₂ 18 h₂ ≈ 18 h₃ ≈ 74 h₄ ≈ 40 t +₀.₅ 18 Ø Ручка 18 Для гвинтiв DIN₉₁₂ M 5 h₁ 28 1059 грн Так До кошику
GN 369.5-80-B10-N	B 10	80	18	18	74	40	18	18	M 5	28	Так	1117 грн	Детальніше
GN 369.5-80-B10-N Характеристики: d₁ H₉ B 10 l ≈ 80 d₂ 18 h₂ ≈ 18 h₃ ≈ 74 h₄ ≈ 40 t +₀.₅ 18 Ø Ручка 18 Для гвинтiв DIN₉₁₂ M 5 h₁ 28 1117 грн Так До кошику

Характеристики

Типи
Тип N: з поперечною канавкою
Нержавіюча сталь AISI 304
оброблений дробоструминною машиною
Зварювання встик
Ковпачок
Пластик, чорний колір
Ручка, що обертається
Дюропласт, чорний колір, глянець
термостійкість до 110 °C

особливості та сфери застосування

Кривошипи з нержавіючої сталі GN 369.5 мають компактну конструкцію та використовуються для вирішення легких завдань механічного приводу та позиціонування. Завдяки матеріалу кривошипи також підходять для більш агресивних середовищ.

Паз типу N легко передає обертальний рух на вал із допомогою поперечного штифта, встановленого на валу. Кривошип може бути прикріплений знімним або постійним кріпленням в осьовому напрямку за допомогою гвинта з головкою під торцевий ключ DIN 912. Тип A можна замовити з поперечними отворами

Завдяки простому виробничому процесу можна порівняно легко та недорого виготовляти ці кривошипи у спеціальних виконаннях.
