Маховики для обертових валів з муфтою, що відключається, і ручкою GN 322.4-D

Друк

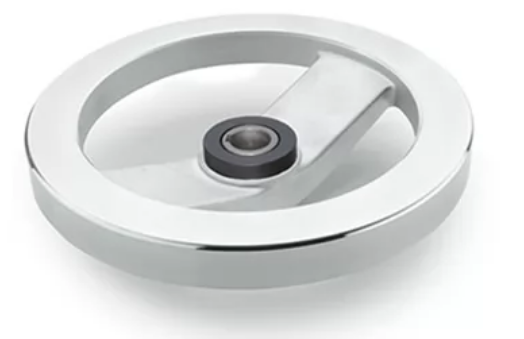

GN 322.4-A

Запобіжні маховики з ступицею, що відключається.

Алюміній, полірований обід, муфта зчеплення натискна/ що відтягується, кріплення під шпонку

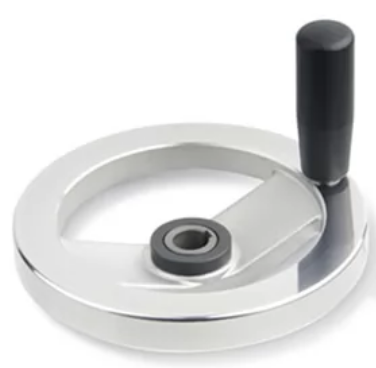

GN 322.4-D

Маховики для обертових валів з муфтою, що відключається, і ручкою

Алюміній, ручка обертання, муфта зачеплення натискна/відтягується, під шпонку

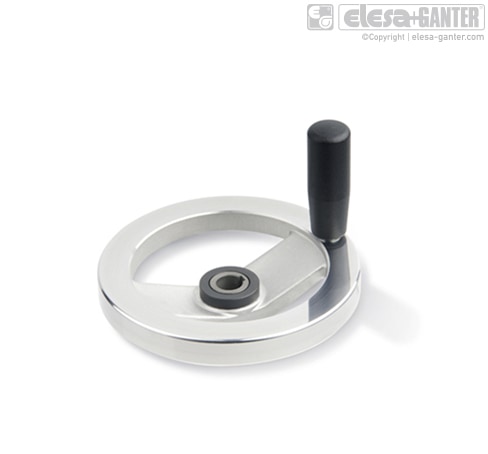

Маховики для обертових валів з муфтою, що відключається, і ручкою GN 322.4-D – фото 1

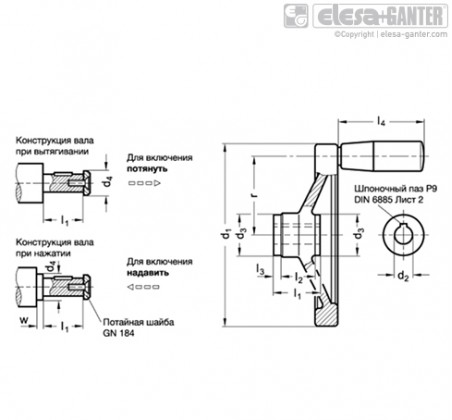

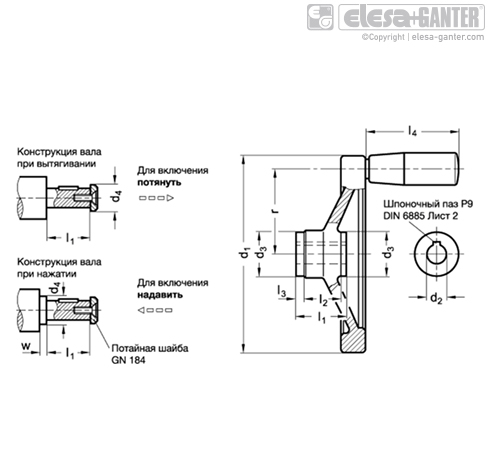

Маховики для обертових валів з муфтою, що відключається, і ручкою GN 322.4-D – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 322.4-D Алюміній, ручка обертання, муфта зачеплення натискна/відтягується, під шпонку

Артікул
Артікул	d₂ H₇	d₄ max	d₁	l₁ max	d₃	l₂	l₃	l₄ ≈	w min	r	Соединение	Ø Ручка	В наявності	Ціна
GN 322.4-125-K12-D-DR	K 12	17	125	28.5	28	18	5	67.5	4	54	GN 000.4-1	23	Так	8235 грн	Детальніше
GN 322.4-125-K12-D-DR Характеристики: d₂ H₇ K 12 d₄ max 17 d₁ 125 l₁ max 28.5 d₃ 28 l₂ 18 l₃ 5 l₄ ≈ 67.5 w min 4 r 54 Соединение GN 000.4-1 Ø Ручка 23 8235 грн Так До кошику
GN 322.4-125-K12-D-ZI	K 12	17	125	28.5	28	18	5	67.5	-	54	GN 000.4-1	23	Під замовлення	8235 грн	Детальніше
GN 322.4-125-K12-D-ZI Характеристики: d₂ H₇ K 12 d₄ max 17 d₁ 125 l₁ max 28.5 d₃ 28 l₂ 18 l₃ 5 l₄ ≈ 67.5 w min - r 54 Соединение GN 000.4-1 Ø Ручка 23 8235 грн Під замовлення До кошику
GN 322.4-140-K12-D-DR	K 12	17	140	28.5	28	19	5	67.5	4	61	GN 000.4-1	23	Під замовлення	8546 грн	Детальніше
GN 322.4-140-K12-D-DR Характеристики: d₂ H₇ K 12 d₄ max 17 d₁ 140 l₁ max 28.5 d₃ 28 l₂ 19 l₃ 5 l₄ ≈ 67.5 w min 4 r 61 Соединение GN 000.4-1 Ø Ручка 23 8546 грн Під замовлення До кошику
GN 322.4-140-K12-D-ZI	K 12	17	140	28.5	28	19	5	67.5	-	61	GN 000.4-1	23	Під замовлення	8546 грн	Детальніше
GN 322.4-140-K12-D-ZI Характеристики: d₂ H₇ K 12 d₄ max 17 d₁ 140 l₁ max 28.5 d₃ 28 l₂ 19 l₃ 5 l₄ ≈ 67.5 w min - r 61 Соединение GN 000.4-1 Ø Ручка 23 8546 грн Під замовлення До кошику
GN 322.4-140-K14-D-DR	K 14	21	140	32.5	32	19	6	67.5	4	61	GN 000.4-2	23	Під замовлення	8666 грн	Детальніше
GN 322.4-140-K14-D-DR Характеристики: d₂ H₇ K 14 d₄ max 21 d₁ 140 l₁ max 32.5 d₃ 32 l₂ 19 l₃ 6 l₄ ≈ 67.5 w min 4 r 61 Соединение GN 000.4-2 Ø Ручка 23 8666 грн Під замовлення До кошику
GN 322.4-140-K14-D-ZI	K 14	21	140	32.5	32	19	6	67.5	-	61	GN 000.4-2	23	Під замовлення	8666 грн	Детальніше
GN 322.4-140-K14-D-ZI Характеристики: d₂ H₇ K 14 d₄ max 21 d₁ 140 l₁ max 32.5 d₃ 32 l₂ 19 l₃ 6 l₄ ≈ 67.5 w min - r 61 Соединение GN 000.4-2 Ø Ручка 23 8666 грн Під замовлення До кошику
GN 322.4-140-K16-D-DR	K 16	21	140	32.5	32	19	6	67.5	4	61	GN 000.4-2	23	Так	8666 грн	Детальніше
GN 322.4-140-K16-D-DR Характеристики: d₂ H₇ K 16 d₄ max 21 d₁ 140 l₁ max 32.5 d₃ 32 l₂ 19 l₃ 6 l₄ ≈ 67.5 w min 4 r 61 Соединение GN 000.4-2 Ø Ручка 23 8666 грн Так До кошику
GN 322.4-140-K16-D-ZI	K 16	21	140	32.5	32	19	6	67.5	-	61	GN 000.4-2	23	Під замовлення	8666 грн	Детальніше
GN 322.4-140-K16-D-ZI Характеристики: d₂ H₇ K 16 d₄ max 21 d₁ 140 l₁ max 32.5 d₃ 32 l₂ 19 l₃ 6 l₄ ≈ 67.5 w min - r 61 Соединение GN 000.4-2 Ø Ручка 23 8666 грн Під замовлення До кошику
GN 322.4-160-K14-D-DR	K 14	21	160	32.5	32	20	6	82.5	4	71	GN 000.4-2	26	Під замовлення	9294 грн	Детальніше
GN 322.4-160-K14-D-DR Характеристики: d₂ H₇ K 14 d₄ max 21 d₁ 160 l₁ max 32.5 d₃ 32 l₂ 20 l₃ 6 l₄ ≈ 82.5 w min 4 r 71 Соединение GN 000.4-2 Ø Ручка 26 9294 грн Під замовлення До кошику
GN 322.4-160-K14-D-ZI	K 14	21	160	32.5	32	20	6	82.5	-	71	GN 000.4-2	26	Під замовлення	9294 грн	Детальніше
GN 322.4-160-K14-D-ZI Характеристики: d₂ H₇ K 14 d₄ max 21 d₁ 160 l₁ max 32.5 d₃ 32 l₂ 20 l₃ 6 l₄ ≈ 82.5 w min - r 71 Соединение GN 000.4-2 Ø Ручка 26 9294 грн Під замовлення До кошику
GN 322.4-160-K16-D-DR	K 16	21	160	32.5	32	20	6	82.5	4	71	GN 000.4-2	26	Під замовлення	9294 грн	Детальніше
GN 322.4-160-K16-D-DR Характеристики: d₂ H₇ K 16 d₄ max 21 d₁ 160 l₁ max 32.5 d₃ 32 l₂ 20 l₃ 6 l₄ ≈ 82.5 w min 4 r 71 Соединение GN 000.4-2 Ø Ручка 26 9294 грн Під замовлення До кошику
GN 322.4-160-K16-D-ZI	K 16	21	160	32.5	32	20	6	82.5	-	71	GN 000.4-2	26	Під замовлення	9294 грн	Детальніше
GN 322.4-160-K16-D-ZI Характеристики: d₂ H₇ K 16 d₄ max 21 d₁ 160 l₁ max 32.5 d₃ 32 l₂ 20 l₃ 6 l₄ ≈ 82.5 w min - r 71 Соединение GN 000.4-2 Ø Ручка 26 9294 грн Під замовлення До кошику
GN 322.4-200-K18-D-DR	K 18	26	200	36.5	38	24	6	82.5	4	89	GN 000.4-3	26	Під замовлення	11159 грн	Детальніше
GN 322.4-200-K18-D-DR Характеристики: d₂ H₇ K 18 d₄ max 26 d₁ 200 l₁ max 36.5 d₃ 38 l₂ 24 l₃ 6 l₄ ≈ 82.5 w min 4 r 89 Соединение GN 000.4-3 Ø Ручка 26 11159 грн Під замовлення До кошику
GN 322.4-200-K18-D-ZI	K 18	26	200	36.5	38	24	6	82.5	-	89	GN 000.4-3	26	Під замовлення	11159 грн	Детальніше
GN 322.4-200-K18-D-ZI Характеристики: d₂ H₇ K 18 d₄ max 26 d₁ 200 l₁ max 36.5 d₃ 38 l₂ 24 l₃ 6 l₄ ≈ 82.5 w min - r 89 Соединение GN 000.4-3 Ø Ручка 26 11159 грн Під замовлення До кошику
GN 322.4-200-K20-D-DR	K 20	26	200	36.5	38	24	6	82.5	4	89	GN 000.4-3	26	Під замовлення	11159 грн	Детальніше
GN 322.4-200-K20-D-DR Характеристики: d₂ H₇ K 20 d₄ max 26 d₁ 200 l₁ max 36.5 d₃ 38 l₂ 24 l₃ 6 l₄ ≈ 82.5 w min 4 r 89 Соединение GN 000.4-3 Ø Ручка 26 11159 грн Під замовлення До кошику
GN 322.4-200-K20-D-ZI	K 20	26	200	36.5	38	24	6	82.5	-	89	GN 000.4-3	26	Під замовлення	11159 грн	Детальніше
GN 322.4-200-K20-D-ZI Характеристики: d₂ H₇ K 20 d₄ max 26 d₁ 200 l₁ max 36.5 d₃ 38 l₂ 24 l₃ 6 l₄ ≈ 82.5 w min - r 89 Соединение GN 000.4-3 Ø Ручка 26 11159 грн Під замовлення До кошику
GN 322.4-250-K22-D-DR	K 22	30	250	47.5	45	28	12	82.5	4	113	GN 000.4-4	28	Під замовлення	13379 грн	Детальніше
GN 322.4-250-K22-D-DR Характеристики: d₂ H₇ K 22 d₄ max 30 d₁ 250 l₁ max 47.5 d₃ 45 l₂ 28 l₃ 12 l₄ ≈ 82.5 w min 4 r 113 Соединение GN 000.4-4 Ø Ручка 28 13379 грн Під замовлення До кошику
GN 322.4-250-K22-D-ZI	K 22	30	250	47.5	45	28	12	82.5	-	113	GN 000.4-4	28	Під замовлення	13379 грн	Детальніше
GN 322.4-250-K22-D-ZI Характеристики: d₂ H₇ K 22 d₄ max 30 d₁ 250 l₁ max 47.5 d₃ 45 l₂ 28 l₃ 12 l₄ ≈ 82.5 w min - r 113 Соединение GN 000.4-4 Ø Ручка 28 13379 грн Під замовлення До кошику

Характеристики

Типи
Тип D: з ручкою, що обертається
Позначення
Варіант ZI: входить у зачеплення під час відтягування на себе
Варіант DR: входить у зачеплення при натисканні від себе
Алюміній
Механічно оброблена втулка
Обточений обід
Концентричний обід та площа для свердління < 0.4.
Корпус маховика
Полірований обід
дробоструминна немеханічна обробка корпусу
Циліндричні ручки, що обертаються GN 598 -
Сталь, пластикове покриття, чорний колір, матова поверхня

особливості та сфери застосування

Запобіжний маховик GN 322.4-D

Запобіжні маховики GN 322.4-D з ручкою, що обертається, які можна купити в магазині стандартних елементів ELESA + GANTER, оснащені спеціальною муфтою з голчастим підшипником, завдяки яким обертовий момент передається тільки при відтягнутому (Варіант ZI), або натиснутому (Варіант DR) маховику, що захищає шпиндель приводу регулювання обладнання від несанкціонованого переміщення.

При виборі та купівлі запобіжних маховиків GN 322.4-D з ручкою слід враховувати, що за рахунок наявності дібалансу (ручки, що обертається) і конструкції муфт з голчастим підшипником, а також за рахунок потрапляння бруду, або пилу в механізм маховика, при певних умовах обмежує застосування запобіжних маховиків GN 322.4-D.

Так само на великих швидкостях обертання запобіжних маховиків GN 322.4-D з ручкою у включеному стані може виникнути вібрація і нагрів запобіжної муфти зачеплення цих штурвалів.

З огляду на сказане, рекомендується купувати запобіжні штурвали управління GN 322.4-D з ручкою, що обертається для використання на обладнанні і пристроях, з невеликими швидкостями обертання шпинделя, а також для використання на механізмах, де потрапляння пилу в механізм запобіжної муфти неможливо, або використовується пильники.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_322.4.pdf

Залиште відгук про товар!

Варіант ZI: входить у зачеплення під час відтягування на себе
Варіант DR: входить у зачеплення при натисканні від себе
ручка, що обертається GN 598

Аксесуари на окреме замовлення

Потайні шайби GN 184
