Пружинні штифти ELEDA+GANTER серії GN 1024 та GN 1024-NI
Пружинні шплінти ELESA+GANTER GN1024 пропонуються у двох варіантах матеріалу: оцинкована сталь ST (оксидна плівка) та нержавіюча сталь AISI 304 - маркування NI.

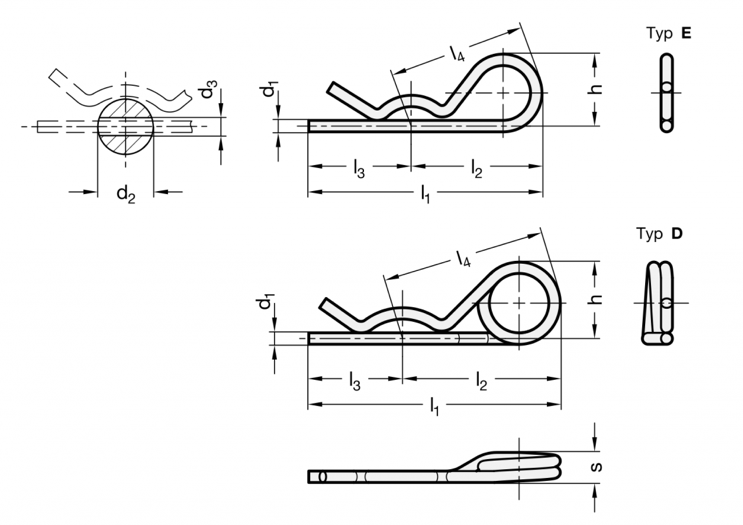

Крім того, для кожного варіанту матеріалу можуть бути замовлені два типи шплінтів (рис. 1):
- Виконання E: з одним витком.
- Виконання D: з двома витками.
Шплінти доступні у шести розмірах.
Виконання E призначене для штифтів та валів діаметром від 8 до 30 мм, а
виконання D - для штифтів та валів діаметром від 12 до 40 мм.
Типи висновків elesa+ganter GN 1024 та GN 1024-NI
Шплінти пружинні тип D мають більш плоску пружинну характеристику, завдяки подвійному намотуванню, що полегшує їх установку. Крім того, за допомогою двовиткової пружини можна захистити штифт від можливості зачеплення троса з кільцем (наприклад, GN 111.2).
Завдяки конструкції та використовуваним матеріалам, шплінти
можуть бути застосовані для обмеження осьового зміщення деталей, що знаходяться на штифтах або валах, використовуючи отвори в них, а також для саморозкручування гайок, наприклад: гайки з коронкою DIN 935.
Конструкція та їх технічна характеристика гарантує надійність у роботі.
