Пружинні шплінти сталеві GN 1024

Друк

GN 1024

Пружинні шплінти сталеві

Сталь оцинкована

GN 1024-NI

Пружинні шплінти з нержавіючої сталі

Нержавіюча сталь

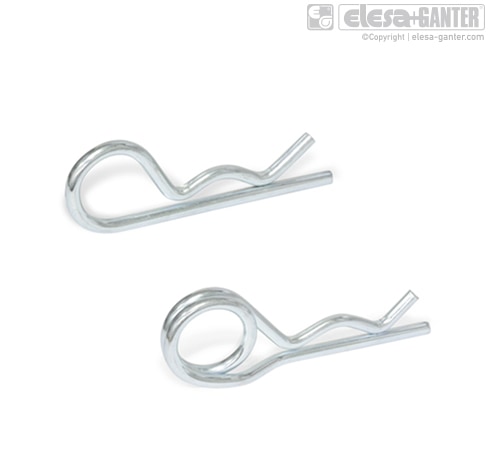

Пружинні шплінти сталеві GN 1024 – фото 1

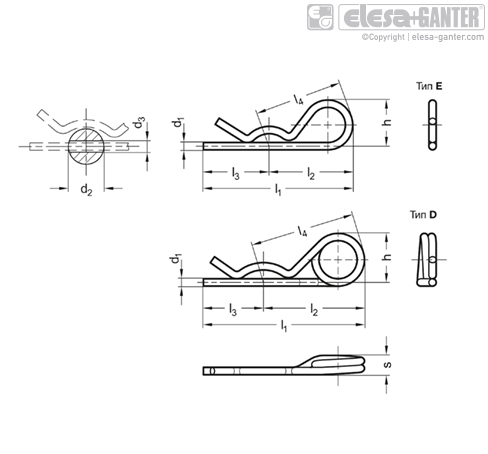

Пружинні шплінти сталеві GN 1024 – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 1024 Сталь оцинкована

Артікул
Артікул	d₁	d₂	l₁	d₃	l₂	s	l₃	l₄	h	В наявності	Ціна
GN 1024-ST-1,5-E	1.5	7 ... 12	45	2	25	-	20	25	9	Так	47 грн	Детальніше
GN 1024-ST-1,5-E Характеристики: d₁ 1.5 d₂ 7 ... 12 l₁ 45 d₃ 2 l₂ 25 s - l₃ 20 l₄ 25 h 9 47 грн Так До кошику
GN 1024-ST-2-D	2	8 ... 14	56	2.5	31	5.5	25	33	14	Так	36 грн	Детальніше
GN 1024-ST-2-D Характеристики: d₁ 2 d₂ 8 ... 14 l₁ 56 d₃ 2.5 l₂ 31 s 5.5 l₃ 25 l₄ 33 h 14 36 грн Так До кошику
GN 1024-ST-2-E	2	9 ... 14	57	2.5	32	-	25	34	13	Так	26 грн	Детальніше
GN 1024-ST-2-E Характеристики: d₁ 2 d₂ 9 ... 14 l₁ 57 d₃ 2.5 l₂ 32 s - l₃ 25 l₄ 34 h 13 26 грн Так До кошику
GN 1024-ST-3-D	3	14 ... 20	73	3.5	43	8	30	47	22	Так	40 грн	Детальніше
GN 1024-ST-3-D Характеристики: d₁ 3 d₂ 14 ... 20 l₁ 73 d₃ 3.5 l₂ 43 s 8 l₃ 30 l₄ 47 h 22 40 грн Так До кошику
GN 1024-ST-3-E	3	10 ... 16	72	3.5	42	-	30	44	23	Так	24 грн	Детальніше
GN 1024-ST-3-E Характеристики: d₁ 3 d₂ 10 ... 16 l₁ 72 d₃ 3.5 l₂ 42 s - l₃ 30 l₄ 44 h 23 24 грн Так До кошику
GN 1024-ST-4-D	4	17 ... 24	94	4.5	58	10.5	36	62	32	Так	52 грн	Детальніше
GN 1024-ST-4-D Характеристики: d₁ 4 d₂ 17 ... 24 l₁ 94 d₃ 4.5 l₂ 58 s 10.5 l₃ 36 l₄ 62 h 32 52 грн Так До кошику
GN 1024-ST-4-E	4	16 ... 20	74	4.5	44	-	30	48	27	Так	30 грн	Детальніше
GN 1024-ST-4-E Характеристики: d₁ 4 d₂ 16 ... 20 l₁ 74 d₃ 4.5 l₂ 44 s - l₃ 30 l₄ 48 h 27 30 грн Так До кошику
GN 1024-ST-5-D	5	18 ... 30	110	5.5	70	13.5	40	73	35	Так	64 грн	Детальніше
GN 1024-ST-5-D Характеристики: d₁ 5 d₂ 18 ... 30 l₁ 110 d₃ 5.5 l₂ 70 s 13.5 l₃ 40 l₄ 73 h 35 64 грн Так До кошику
GN 1024-ST-5-E	5	20 ... 28	102	5.5	57	-	45	61	32	Так	57 грн	Детальніше
GN 1024-ST-5-E Характеристики: d₁ 5 d₂ 20 ... 28 l₁ 102 d₃ 5.5 l₂ 57 s - l₃ 45 l₄ 61 h 32 57 грн Так До кошику
GN 1024-ST-6-D	6	24 ... 36	142	6.5	85	16	57	90	41	Так	116 грн	Детальніше
GN 1024-ST-6-D Характеристики: d₁ 6 d₂ 24 ... 36 l₁ 142 d₃ 6.5 l₂ 85 s 16 l₃ 57 l₄ 90 h 41 116 грн Так До кошику
GN 1024-ST-6-E	6	28 ... 40	126	6.5	73	-	53	77	42	Так	73 грн	Детальніше
GN 1024-ST-6-E Характеристики: d₁ 6 d₂ 28 ... 40 l₁ 126 d₃ 6.5 l₂ 73 s - l₃ 53 l₄ 77 h 42 73 грн Так До кошику
GN 1024-ST-7-D	7	26 ... 40	152	7.5	92	19	60	96	42	Так	139 грн	Детальніше
GN 1024-ST-7-D Характеристики: d₁ 7 d₂ 26 ... 40 l₁ 152 d₃ 7.5 l₂ 92 s 19 l₃ 60 l₄ 96 h 42 139 грн Так До кошику

Характеристики

Типи
Тип E: з одним витком
Тип D: з подвійним витком
Варіант виконання зі сталі ST
гальванічно оцинкована з блакитною пасивацією

особливості та сфери застосування

Пружинні шплінти GN 1024 використовуються для осьової фіксації болтів та осей, а також для запобігання перекосу, наприклад, гайки корончастої DIN 935.

Завдяки подвійному витку пружинні шплінти типу D мають більш плоску пружину, відповідно, простіші в установці. Крім того, можна використовувати страховий тросик з кільцем, який запобігатиме втраті шплінту.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_1024.pdf

Залиште відгук про товар!

Тип E: з одним витком
Тип D: з подвійним витком
