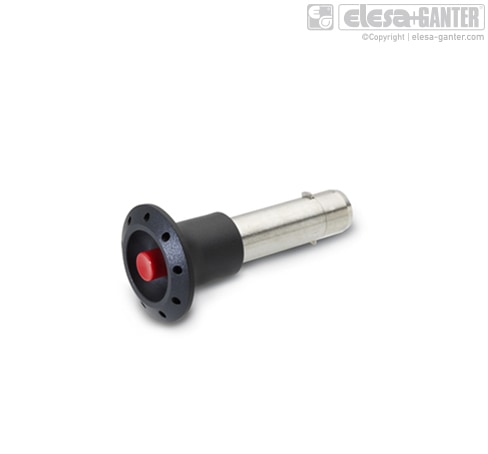

Настановні штифти з осьовою фіксацією (прямокутні фіксатори) GN 114.3
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 114.3 Нержавіюча сталь, ручка поліамід

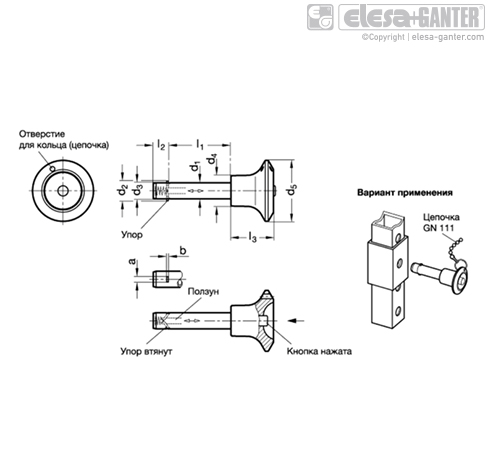

| Артікул | d2 | a | d3 | l2 | d4 | d5 | l3 | b | d1 -0.1 | l1 +0.4 | Нагрузка, кН ≈(двустороннее усилие среза)см. информацию | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 114.3-10-20 | 12 +1 | 3.3 | 9.9 | 9.8 | 18 | 34 | 26 | 1 | 10 | 20 | 47 | Так |
781
|
|||
| GN 114.3-10-25 | 12 +1 | 3.3 | 9.9 | 9.8 | 18 | 34 | 26 | 1 | 10 | 25 | 47 | Так |
799
|
|||
| GN 114.3-10-30 | 12 +1 | 3.3 | 9.9 | 9.8 | 18 | 34 | 26 | 1 | 10 | 30 | 47 | Так |
807
|
|||
| GN 114.3-10-35 | 12 +1 | 3.3 | 9.9 | 9.8 | 18 | 34 | 26 | 1 | 10 | 35 | 47 | Так |
818
|
|||
| GN 114.3-10-40 | 12 +1 | 3.3 | 9.9 | 9.8 | 18 | 34 | 26 | 1 | 10 | 40 | 47 | Так |
823
|
|||
| GN 114.3-10-45 | 12 +1 | 3.3 | 9.9 | 9.8 | 18 | 34 | 26 | 1 | 10 | 45 | 47 | Так |
835
|
|||
| GN 114.3-10-50 | 12 +1 | 3.3 | 9.9 | 9.8 | 18 | 34 | 26 | 1 | 10 | 50 | 47 | Так |
840
|
|||
| GN 114.3-10-60 | 12 +1 | 3.3 | 9.9 | 9.8 | 18 | 34 | 26 | 1 | 10 | 60 | 47 | Так |
865
|
|||
| GN 114.3-12-25 | 14 +1 | 3.8 | 11.9 | 11.3 | 18 | 34 | 26 | 1 | 12 | 25 | 75 | Так |
847
|
|||
| GN 114.3-12-30 | 14 +1 | 3.8 | 11.9 | 11.3 | 18 | 34 | 26 | 1 | 12 | 30 | 75 | Так |
863
|
|||
| GN 114.3-12-35 | 14 +1 | 3.8 | 11.9 | 11.3 | 18 | 34 | 26 | 1 | 12 | 35 | 75 |
Під замовлення
|
873
|
|||
| GN 114.3-12-40 | 14 +1 | 3.8 | 11.9 | 11.3 | 18 | 34 | 26 | 1 | 12 | 40 | 75 | Так |
882
|
|||
| GN 114.3-12-45 | 14 +1 | 3.8 | 11.9 | 11.3 | 18 | 34 | 26 | 1 | 12 | 45 | 75 | Так |
890
|
|||
| GN 114.3-12-50 | 14 +1 | 3.8 | 11.9 | 11.3 | 18 | 34 | 26 | 1 | 12 | 50 | 75 | Так |
908
|
|||
| GN 114.3-12-60 | 14 +1 | 3.8 | 11.9 | 11.3 | 18 | 34 | 26 | 1 | 12 | 60 | 75 | Так |
928
|
|||
| GN 114.3-12-70 | 14 +1 | 3.8 | 11.9 | 11.3 | 18 | 34 | 26 | 1 | 12 | 70 | 75 | Так |
948
|
|||
| GN 114.3-12-80 | 14 +1 | 3.8 | 11.9 | 11.3 | 18 | 34 | 26 | 1 | 12 | 80 | 75 | Так |
955
|
|||
| GN 114.3-16-30 | 19 +1 | 4.8 | 15.9 | 14.2 | 22 | 40 | 32 | 1.2 | 16 | 30 | 138 | Так |
970
|
|||
| GN 114.3-16-35 | 19 +1 | 4.8 | 15.9 | 14.2 | 22 | 40 | 32 | 1.2 | 16 | 35 | 138 |
Під замовлення
|
991
|
|||
| GN 114.3-16-40 | 19 +1 | 4.8 | 15.9 | 14.2 | 22 | 40 | 32 | 1.2 | 16 | 40 | 138 |
Під замовлення
|
1004
|
|||
| GN 114.3-16-45 | 19 +1 | 4.8 | 15.9 | 14.2 | 22 | 40 | 32 | 1.2 | 16 | 45 | 138 | Так |
1020
|
|||
| GN 114.3-16-50 | 19 +1 | 4.8 | 15.9 | 14.2 | 22 | 40 | 32 | 1.2 | 16 | 50 | 138 |
Під замовлення
|
1038
|
|||
| GN 114.3-16-60 | 19 +1 | 4.8 | 15.9 | 14.2 | 22 | 40 | 32 | 1.2 | 16 | 60 | 138 | Так |
1064
|
|||
| GN 114.3-16-70 | 19 +1 | 4.8 | 15.9 | 14.2 | 22 | 40 | 32 | 1.2 | 16 | 70 | 138 | Так |
1099
|
|||
| GN 114.3-16-80 | 19 +1 | 4.8 | 15.9 | 14.2 | 22 | 40 | 32 | 1.2 | 16 | 80 | 138 |
Під замовлення
|
1136
|
|||
| GN 114.3-20-30 | 23 +1 | 4.8 | 19.8 | 14.8 | 25 | 40 | 33 | 1.2 | 20 | 30 | 228 | Так |
1326
|
|||
| GN 114.3-20-35 | 23 +1 | 4.8 | 19.8 | 14.8 | 25 | 40 | 33 | 1.2 | 20 | 35 | 228 |
Під замовлення
|
1344
|
|||
| GN 114.3-20-40 | 23 +1 | 4.8 | 19.8 | 14.8 | 25 | 40 | 33 | 1.2 | 20 | 40 | 228 | Так |
1368
|
|||
| GN 114.3-20-45 | 23 +1 | 4.8 | 19.8 | 14.8 | 25 | 40 | 33 | 1.2 | 20 | 45 | 228 | Так |
1388
|
|||
| GN 114.3-20-50 | 23 +1 | 4.8 | 19.8 | 14.8 | 25 | 40 | 33 | 1.2 | 20 | 50 | 228 | Так |
1420
|
|||
| GN 114.3-20-60 | 23 +1 | 4.8 | 19.8 | 14.8 | 25 | 40 | 33 | 1.2 | 20 | 60 | 228 | Так |
1435
|
|||
| GN 114.3-20-70 | 23 +1 | 4.8 | 19.8 | 14.8 | 25 | 40 | 33 | 1.2 | 20 | 70 | 228 | Так |
1510
|
|||
| GN 114.3-20-80 | 23 +1 | 4.8 | 19.8 | 14.8 | 25 | 40 | 33 | 1.2 | 20 | 80 | 228 | Так |
1571
|
|||
| GN 114.3-6-10 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 15 | 30 | 21 | 0.5 | 6 | 10 | 17 | Так |
747
|
|||
| GN 114.3-6-12 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 15 | 30 | 21 | 0.5 | 6 | 12 | 17 |
Під замовлення
|
748
|
|||
| GN 114.3-6-16 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 15 | 30 | 21 | 0.5 | 6 | 16 | 17 | Так |
763
|
|||
| GN 114.3-6-20 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 15 | 30 | 21 | 0.5 | 6 | 20 | 17 | Так |
771
|
|||
| GN 114.3-6-25 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 15 | 30 | 21 | 0.5 | 6 | 25 | 17 | Так |
774
|
|||
| GN 114.3-6-30 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 15 | 30 | 21 | 0.5 | 6 | 30 | 17 | Так |
777
|
|||
| GN 114.3-6-35 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 15 | 30 | 21 | 0.5 | 6 | 35 | 17 | Так |
791
|
|||
| GN 114.3-6-40 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 15 | 30 | 21 | 0.5 | 6 | 40 | 17 | Так |
787
|
|||
| GN 114.3-6-45 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 15 | 30 | 21 | 0.5 | 6 | 45 | 17 |
Під замовлення
|
803
|
|||
| GN 114.3-6-50 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 15 | 30 | 21 | 0.5 | 6 | 50 | 17 | Так |
823
|
|||
| GN 114.3-8-16 | 10 +0.5 | 2.8 | 7.9 | 8.4 | 15 | 30 | 21 | 0.6 | 8 | 16 | 35 | Так |
759
|
|||
| GN 114.3-8-20 | 10 +0.5 | 2.8 | 7.9 | 8.4 | 15 | 30 | 21 | 0.6 | 8 | 20 | 35 | Так |
765
|
|||
| GN 114.3-8-25 | 10 +0.5 | 2.8 | 7.9 | 8.4 | 15 | 30 | 21 | 0.6 | 8 | 25 | 35 | Так |
774
|
|||
| GN 114.3-8-30 | 10 +0.5 | 2.8 | 7.9 | 8.4 | 15 | 30 | 21 | 0.6 | 8 | 30 | 35 | Так |
778
|
|||
| GN 114.3-8-35 | 10 +0.5 | 2.8 | 7.9 | 8.4 | 15 | 30 | 21 | 0.6 | 8 | 35 | 35 |
Під замовлення
|
784
|
|||
| GN 114.3-8-40 | 10 +0.5 | 2.8 | 7.9 | 8.4 | 15 | 30 | 21 | 0.6 | 8 | 40 | 35 | Так |
796
|
|||
| GN 114.3-8-45 | 10 +0.5 | 2.8 | 7.9 | 8.4 | 15 | 30 | 21 | 0.6 | 8 | 45 | 35 | Так |
806
|
|||
| GN 114.3-8-50 | 10 +0.5 | 2.8 | 7.9 | 8.4 | 15 | 30 | 21 | 0.6 | 8 | 50 | 35 | Так |
817
|
Характеристики
Ручка / кнопка / каретка
Пластик
термостійкість до 80 °C
Ручка: чорно-сірий колір
Кнопка: червона
Ось
прямокутні фіксатори
Нержавіюча сталь AISI 304 (листовий метал)
пружина
Нержавіюча сталь AISI 301
особливості та сфери застосування
Штифти з нержавіючої сталі з осьовою фіксацією GN 114.3 використовуються для швидкої фіксації, з'єднання та блокування різних затискних та кріпильних систем. Стандартне застосування: центрувальні штифти, які повинні часто зніматися та заново встановлюватися.
Прямокутні фіксатори, виготовлені з нержавіючої листової сталі, утримують стопорний штифт в осьовому положенні в отворі. Фіксатор втягується натисканням кнопки, а після відпускання кнопки він повертається притискною пружиною в положення затискача.
Значення навантаження у наведеній таблиці для дотичного напруги отримані теоретично і є орієнтовними. Вони є обов'язковими рекомендованими значеннями і виключають будь-яку відповідальність. На них не поширюється гарантія якості та виконання умов. Оператор (користувач) повинен визначати в кожному конкретному випадку, чи продукт є придатним для передбачуваного застосування.
