Шплінти-чеки (вставні) швидкознімні для осьової фіксації з пружинним запобіжним кільцем GN 1023-A

Друк

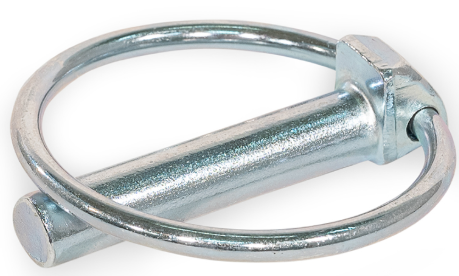

GN 1023-A

Шплінти-чеки (вставні) швидкознімні для осьової фіксації з пружинним запобіжним кільцем

Оцинкована сталь

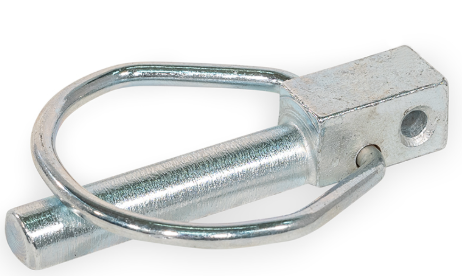

GN 1023-B

Шпильки-чеки (вставні) швидкознімні для осьової фіксації з пружинним запобіжним кільцем та отвором під трос фіксації

Оцинкована сталь

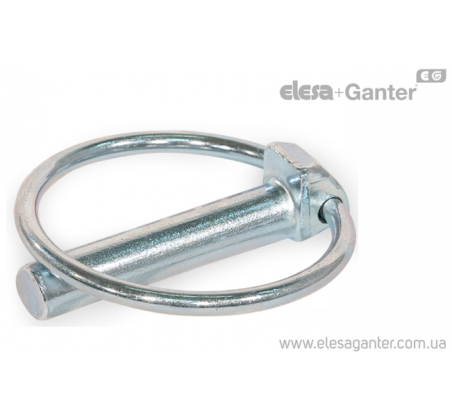

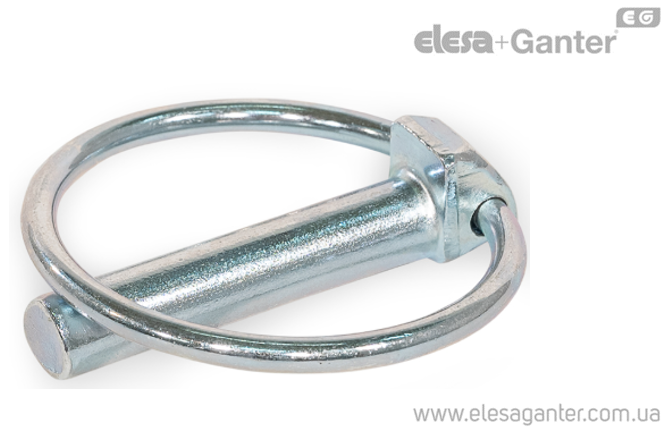

Шплінти-чеки (вставні) швидкознімні для осьової фіксації з пружинним запобіжним кільцем GN 1023-A – фото 1

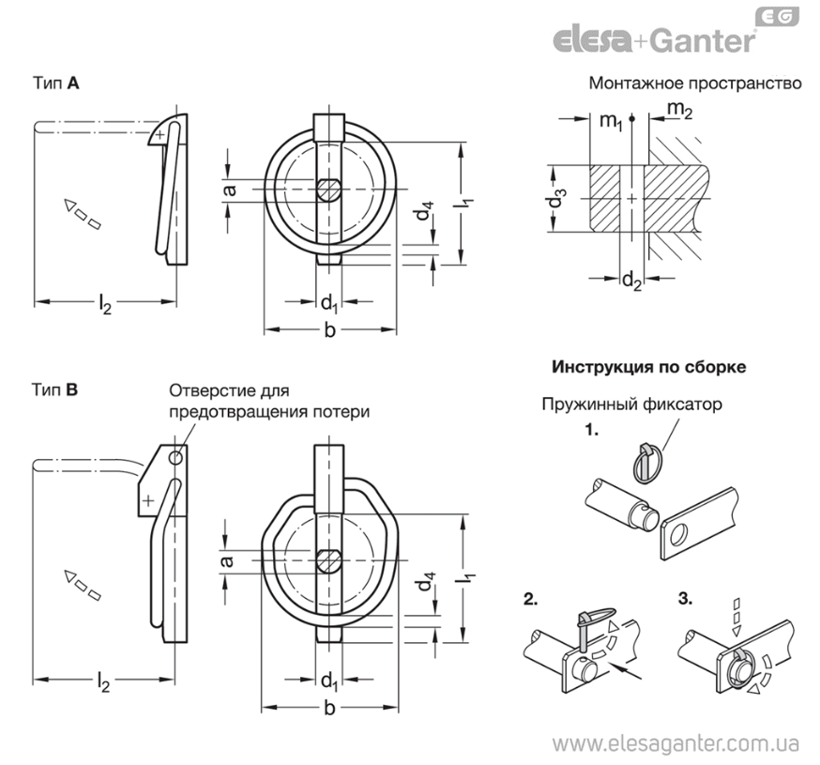

Шплінти-чеки (вставні) швидкознімні для осьової фіксації з пружинним запобіжним кільцем GN 1023-A – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 1023-A Оцинкована сталь

Артікул
Артікул	b макс.	d1 ≈	d2 H11	d3 Ø вала макс.	l2≈	m1 макс.	m2 мин.	a ≈	l₁	d₄	В наявності	Ціна
GN 1023-ST-10-42-A	48	10	11	27	48	15	7.5	8	42	3.4	Так	62 грн	Детальніше
GN 1023-ST-10-42-A Характеристики: b макс. 48 d1 ≈ 10 d2 H11 11 d3 Ø вала макс. 27 l2≈ 48 m1 макс. 15 m2 мин. 7.5 a ≈ 8 l₁ 42 d₄ 3.4 62 грн Так До кошику
GN 1023-ST-11-42-A	48	11	12	27	49	18	7.5	9	42	3.4	Так	65 грн	Детальніше
GN 1023-ST-11-42-A Характеристики: b макс. 48 d1 ≈ 11 d2 H11 12 d3 Ø вала макс. 27 l2≈ 49 m1 макс. 18 m2 мин. 7.5 a ≈ 9 l₁ 42 d₄ 3.4 65 грн Так До кошику
GN 1023-ST-4,5-40-A	47	4.5	5	26.5	45	8	5.75	-	40	3.4	Так	34 грн	Детальніше
GN 1023-ST-4,5-40-A Характеристики: b макс. 47 d1 ≈ 4.5 d2 H11 5 d3 Ø вала макс. 26.5 l2≈ 45 m1 макс. 8 m2 мин. 5.75 a ≈ - l₁ 40 d₄ 3.4 34 грн Так До кошику
GN 1023-ST-6-42-A	48	6	6.5	27	47	10	7	-	42	3.4	Так	38 грн	Детальніше
GN 1023-ST-6-42-A Характеристики: b макс. 48 d1 ≈ 6 d2 H11 6.5 d3 Ø вала макс. 27 l2≈ 47 m1 макс. 10 m2 мин. 7 a ≈ - l₁ 42 d₄ 3.4 38 грн Так До кошику
GN 1023-ST-7-42-A	48	7	7.5	27	47	11	7.5	5.5	42	3.4	Так	44 грн	Детальніше
GN 1023-ST-7-42-A Характеристики: b макс. 48 d1 ≈ 7 d2 H11 7.5 d3 Ø вала макс. 27 l2≈ 47 m1 макс. 11 m2 мин. 7.5 a ≈ 5.5 l₁ 42 d₄ 3.4 44 грн Так До кошику
GN 1023-ST-8-42-A	48	8	8.5	27	47	12	7.5	6.5	42	3.4	Так	60 грн	Детальніше
GN 1023-ST-8-42-A Характеристики: b макс. 48 d1 ≈ 8 d2 H11 8.5 d3 Ø вала макс. 27 l2≈ 47 m1 макс. 12 m2 мин. 7.5 a ≈ 6.5 l₁ 42 d₄ 3.4 60 грн Так До кошику
GN 1023-ST-9-42-A	48	9	9.5	27	48	13	7.5	7.5	42	3.4	Так	62 грн	Детальніше
GN 1023-ST-9-42-A Характеристики: b макс. 48 d1 ≈ 9 d2 H11 9.5 d3 Ø вала макс. 27 l2≈ 48 m1 макс. 13 m2 мин. 7.5 a ≈ 7.5 l₁ 42 d₄ 3.4 62 грн Так До кошику

Характеристики

Типи

Тип A: круглий пружинний фіксатор

Сталь ST

Гальванічна оцинковка

особливості та сфери застосування

Штифти GN 1023 застосовуються для швидкої та легкої осьової фіксації болтів та осей у отворах кріплення. Наприклад, вони підходять для вушок та фланців, які необхідно часто збирати та розбирати.

Штифти – це прості стандартні деталі, які мають великі допуски через особливості процесу виготовлення.
