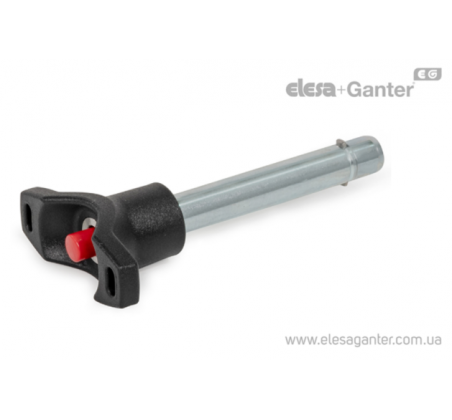

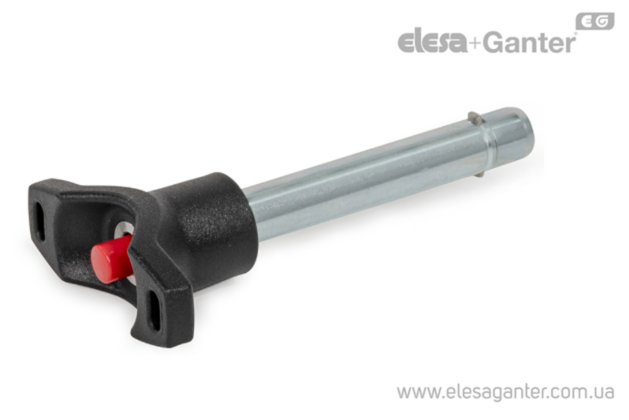

Сталеві стопорні штифти з Т-подібною ручкою та прямокутними висувними стопорними собачками фіксації GN 114.7

Друк
Сталеві стопорні штифти з Т-подібною ручкою та прямокутними висувними стопорними собачками фіксації GN 114.7 – фото 1
Сталеві стопорні штифти з Т-подібною ручкою та прямокутними висувними стопорними собачками фіксації GN 114.7 – Креслення 1
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 114.7 Сталь оцинкована, ручка та кнопка поліамід
Артікул l1 +0.4 min рoзм Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласн d2 a d3 l2 d4 d5 l3 b m d1 -0.1 В наявності Ціна
GN 114.7-10-100 100 38 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
1102 грн
Детальніше
GN 114.7-10-110 110 38 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
1106 грн
Детальніше
GN 114.7-10-120 120 38 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
1120 грн
Детальніше
GN 114.7-10-15 15 38 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
854 грн
Детальніше
GN 114.7-10-20 20 38 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
856 грн
Детальніше
GN 114.7-10-25 25 38 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
858 грн
Детальніше
GN 114.7-10-30 30 38 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
859 грн
Детальніше
GN 114.7-10-35 35 38 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
873 грн
Детальніше
GN 114.7-10-40 40 38 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
876 грн
Детальніше
GN 114.7-10-45 45 38 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
890 грн
Детальніше
GN 114.7-10-50 50 38 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
916 грн
Детальніше
GN 114.7-10-60 60 38 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Так
955 грн
Детальніше
GN 114.7-10-70 70 38 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
958 грн
Детальніше
GN 114.7-10-80 80 38 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
954 грн
Детальніше
GN 114.7-10-90 90 38 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Так
1048 грн
Детальніше
GN 114.7-12-100 100 61 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Під замовлення Під замовлення
1138 грн
Детальніше
GN 114.7-12-110 110 61 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Під замовлення Під замовлення
1158 грн
Детальніше
GN 114.7-12-120 120 61 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Під замовлення Під замовлення
1171 грн
Детальніше
GN 114.7-12-20 20 61 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Під замовлення Під замовлення
922 грн
Детальніше
GN 114.7-12-25 25 61 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Так
935 грн
Детальніше
GN 114.7-12-30 30 61 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Під замовлення Під замовлення
937 грн
Детальніше
GN 114.7-12-35 35 61 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Під замовлення Під замовлення
954 грн
Детальніше
GN 114.7-12-40 40 61 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Так
955 грн
Детальніше
GN 114.7-12-45 45 61 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Так
968 грн
Детальніше
GN 114.7-12-50 50 61 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Під замовлення Під замовлення
971 грн
Детальніше
GN 114.7-12-60 60 61 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Під замовлення Під замовлення
984 грн
Детальніше
GN 114.7-12-70 70 61 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Під замовлення Під замовлення
990 грн
Детальніше
GN 114.7-12-80 80 61 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Так
984 грн
Детальніше
GN 114.7-12-90 90 61 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Під замовлення Під замовлення
1145 грн
Детальніше
GN 114.7-16-100 100 113 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Під замовлення Під замовлення
1381 грн
Детальніше
GN 114.7-16-110 110 113 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Під замовлення Під замовлення
1394 грн
Детальніше
GN 114.7-16-120 120 113 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Під замовлення Під замовлення
1410 грн
Детальніше
GN 114.7-16-130 130 113 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Під замовлення Під замовлення
1452 грн
Детальніше
GN 114.7-16-140 140 113 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Під замовлення Під замовлення
1460 грн
Детальніше
GN 114.7-16-150 150 113 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Під замовлення Під замовлення
1467 грн
Детальніше
GN 114.7-16-30 30 113 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Під замовлення Під замовлення
1044 грн
Детальніше
GN 114.7-16-35 35 113 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Під замовлення Під замовлення
1082 грн
Детальніше
GN 114.7-16-40 40 113 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Так
1098 грн
Детальніше
GN 114.7-16-45 45 113 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Під замовлення Під замовлення
1127 грн
Детальніше
GN 114.7-16-50 50 113 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Під замовлення Під замовлення
1181 грн
Детальніше
GN 114.7-16-60 60 113 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Під замовлення Під замовлення
1210 грн
Детальніше
GN 114.7-16-70 70 113 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Під замовлення Під замовлення
1219 грн
Детальніше
GN 114.7-16-80 80 113 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Під замовлення Під замовлення
1233 грн
Детальніше
GN 114.7-16-90 90 113 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Під замовлення Під замовлення
1374 грн
Детальніше
GN 114.7-20-100 100 187 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
1587 грн
Детальніше
GN 114.7-20-110 110 187 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
1605 грн
Детальніше
GN 114.7-20-120 120 187 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
1648 грн
Детальніше
GN 114.7-20-130 130 187 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
1662 грн
Детальніше
GN 114.7-20-140 140 187 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
1714 грн
Детальніше
GN 114.7-20-150 150 187 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
1707 грн
Детальніше
GN 114.7-20-30 30 187 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
1323 грн
Детальніше
GN 114.7-20-35 35 187 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
1345 грн
Детальніше
GN 114.7-20-40 40 187 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
1365 грн
Детальніше
GN 114.7-20-45 45 187 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
1388 грн
Детальніше
GN 114.7-20-50 50 187 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
1433 грн
Детальніше
GN 114.7-20-60 60 187 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
1434 грн
Детальніше
GN 114.7-20-70 70 187 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
1508 грн
Детальніше
GN 114.7-20-80 80 187 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
1522 грн
Детальніше
GN 114.7-20-90 90 187 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
1581 грн
Детальніше
GN 114.7-6-10 10 14 7.3 2.3 5.9 7 15 40 22 0.5 15.5 6 Під замовлення Під замовлення
818 грн
Детальніше
GN 114.7-6-12 12 14 7.3 2.3 5.9 7 15 40 22 0.5 15.5 6 Під замовлення Під замовлення
818 грн
Детальніше
GN 114.7-6-16 16 14 7.3 2.3 5.9 7 15 40 22 0.5 15.5 6 Під замовлення Під замовлення
828 грн
Детальніше
GN 114.7-6-20 20 14 7.3 2.3 5.9 7 15 40 22 0.5 15.5 6 Під замовлення Під замовлення
828 грн
Детальніше
GN 114.7-6-25 25 14 7.3 2.3 5.9 7 15 40 22 0.5 15.5 6 Під замовлення Під замовлення
844 грн
Детальніше
GN 114.7-6-30 30 14 7.3 2.3 5.9 7 15 40 22 0.5 15.5 6 Так
840 грн
Детальніше
GN 114.7-6-35 35 14 7.3 2.3 5.9 7 15 40 22 0.5 15.5 6 Під замовлення Під замовлення
853 грн
Детальніше
GN 114.7-6-40 40 14 7.3 2.3 5.9 7 15 40 22 0.5 15.5 6 Під замовлення Під замовлення
845 грн
Детальніше
GN 114.7-6-45 45 14 7.3 2.3 5.9 7 15 40 22 0.5 15.5 6 Під замовлення Під замовлення
867 грн
Детальніше
GN 114.7-6-50 50 14 7.3 2.3 5.9 7 15 40 22 0.5 15.5 6 Так
912 грн
Детальніше
GN 114.7-6-60 60 14 7.3 2.3 5.9 7 15 40 22 0.5 15.5 6 Під замовлення Під замовлення
941 грн
Детальніше
GN 114.7-6-70 70 14 7.3 2.3 5.9 7 15 40 22 0.5 15.5 6 Під замовлення Під замовлення
942 грн
Детальніше
GN 114.7-6-80 80 14 7.3 2.3 5.9 7 15 40 22 0.5 15.5 6 Під замовлення Під замовлення
944 грн
Детальніше
GN 114.7-8-10 10 28 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Під замовлення Під замовлення
814 грн
Детальніше
GN 114.7-8-100 100 28 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Так
970 грн
Детальніше
GN 114.7-8-16 16 28 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Під замовлення Під замовлення
804 грн
Детальніше
GN 114.7-8-20 20 28 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Під замовлення Під замовлення
817 грн
Детальніше
GN 114.7-8-25 25 28 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Під замовлення Під замовлення
817 грн
Детальніше
GN 114.7-8-30 30 28 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Під замовлення Під замовлення
818 грн
Детальніше
GN 114.7-8-35 35 28 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Під замовлення Під замовлення
819 грн
Детальніше
GN 114.7-8-40 40 28 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Так
845 грн
Детальніше
GN 114.7-8-45 45 28 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Так
847 грн
Детальніше
GN 114.7-8-50 50 28 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Так
860 грн
Детальніше
GN 114.7-8-60 60 28 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Під замовлення Під замовлення
929 грн
Детальніше
GN 114.7-8-70 70 28 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Під замовлення Під замовлення
944 грн
Детальніше
GN 114.7-8-80 80 28 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Під замовлення Під замовлення
959 грн
Детальніше
GN 114.7-8-90 90 28 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Під замовлення Під замовлення
966 грн
Детальніше
Характеристики

Штифт
Сталь
Оцинкований, синій пасивований
Стопорний песик
Листова нержавіюча сталь AISI 304
Т-подібна ручка
Пластик, поліамід (PA)
Чорний колір
Робоча температура до 80 °C
Втулка
Нержавіюча сталь AISI 303
Кнопка / повзун
Пластик, поліацеталь (POM)
Кнопка: червона
Робоча температура до 80 °C
Пружина стиснення
Нержавіюча сталь AISI 302

Вантажопідйомність штифтів


Інформація

Значення вантажопідйомності, зазначені в таблиці для двостороннього опору зрізу (міцність на розрив), розраховані або визначені теоретичним шляхом на основі стандарту DIN 50141.

При цьому поперечний переріз болта S, що знаходиться під загрозою, згідно з найближчою схемою враховувалося як дві площини зрізу до розриву.

Наведені докладні дані щодо допустимого навантаження є необов'язковими, орієнтовними значеннями, які не передбачають будь-якої відповідальності. Вони не спричиняють виникнення гарантійних зобов'язань, оскільки можуть змінюватись в залежності від експлуатаційних умов.

Користувачі повинні самостійно оцінювати придатність виробів для передбачуваного використання. Умови навколишнього середовища можуть вплинути на ці значення.

При проектуванні має враховуватись відповідний коефіцієнт безпеки.

Вантажопідйомність F в кН ≈ двосторонній опір зсуву згідно з DIN 50141 (міцність на розрив)

особливості та сфери застосування

Настановні штифти GN 114.7 з осьовою фіксацією використовуються для швидкої фіксації, з'єднання та кріплення різних компонентів. Як правило, вони використовуються як опорні болти, які підлягають частому складанню та розбиранню.
Прямокутні стопорні собачки, виготовлені з листової нержавіючої сталі, утримують настановний штифт в осьовому положенні в отворі. Вони втягуються натискною кнопкою і при відпусканні пружина стиснення повертає їх у положення блокування. Стопорні собачки не відцентровані по відношенню до Т-подібної ручки.
Технічне застосування містить значення номінального навантаження для двосторонньої міцності на зріз (міцність на розрив).

Найменування продукції
Телефон
Електронна адреса
Повідомлення
Залиште відгук про товар!

Додаткові аксесуари на окреме замовлення

Ці вироби так само можуть вас зацікавити
GN 111.2
GN 111.2
Утримуючі тросики з нержавіючої сталі для GN 113.1/113.3/113.4/113.7/113.8/214.2/214.3/214.6/113.5/113.6/114.2/114.3/114.6/124.1/124.2/113.1/ 113.3/113.4/113.7/113.8/214.2/214.3/214.6
Нержавіюча сталь пластикове покриття
Перегляд
GN 111.5
GN 111.5
Кулькові утримуючі ціпки з кільцями для GN 113.1/113.3/113.4/113.7/113.8/214.2/214.3/214.6/113.5/113.6/114.2/114.3/114.6/124.1/124.2/113.1/ 113.3/113.4/113.7/113.8/214.2/214.3 /214.6
Нержавіюча сталь
Перегляд
GN 113.5
GN 113.5
Швидкознімні штифти з кульковими фіксаторами
Стрижень нержавіюча сталь, рукоятка поліамід
Перегляд
CT-S
CT-S
Гнучкі кулькові ланцюжки кріплення посилені F до 100 Н
Технополімер, з двома/одним/без фіксуючих кілець з нержавіючої сталі
Перегляд
GN 111.3
GN 111.3
Утримуючі кільця для GN 113.1/113.3/113.4/113.7/113.8/214.2/214.3/214.6/113.5/113.6/114.2/114.3/114.6/124.1/124.2/113.1/ 113.3/113.4/113.7/113.8/214.2/214.3/214.6
Нержавіюча сталь
Перегляд
GN 113.12
GN 113.12
Штифти з Г-подібною ручкою з кульковими фіксаторами із зміцненої нержавіючої сталі
Нержавіюча сталь, ручка поліамід
Перегляд
GN 111.3-A4
GN 111.3-A4
Кільця, що утримують з особливо міцної, стійкої, жароміцної до 700°C, нержавіючої сталі з додаванням титану для морського транспорту та хімічної промисловості.
Нержавіюча сталь AISI 316Ti A4
Перегляд
GN 113.9
GN 113.9
Штифти з кульковими фіксаторами з нержавіючої сталі
Ручка та кнопка з особливо стійкої нержавіючої сталі AISI 316L, стрижень нержавіюча сталь AISI 303
Перегляд
GN 113.8
GN 113.8
Посилені центруючі штифти з кульковими фіксаторами Т-подібною ручкою
Нержавіюча сталь, ручка поліамід
Перегляд
GN 214.2
GN 214.2
Штифти для осьової фіксації з висувними упорами
Оцинковка, кільце нержавіюча сталь, пластикова кнопка
Перегляд
GN 113.4
GN 113.4
Посилені швидкознімні центрувальні штифти з кульковими фіксаторами
Нержавіюча сталь, заглиблення для захоплення, паз для знімного кільця/троса
Перегляд
GN 113.3
GN 113.3
Швидкознімні центрувальні штифти з кульковими фіксаторами
Нержавіюча сталь, заглиблення для захоплення, паз для знімного кільця або тросика, що утримує
Перегляд
GN 124.1
GN 124.1
Магнітні установчі штифти з осьовою фіксацією (магнітні фіксатори)
Штифт нержавіюча сталь, вбудований у пластикову ручку неодимовий магніт
Перегляд
GN 114.8
GN 114.8
Корозійностійкі штифти, що стопорять, з нержавіючої сталі з висувними прямокутними фіксуючими собачками
Нержавіюча сталь, ручка поліамід
Перегляд
GN 113.7
GN 113.7
Центруючі штифти з кульковими фіксаторами Т-подібною ручкою
Нержавіюча сталь, ручка поліамід
Перегляд
GN 1131
GN 1131
Підйомні штифти, що самоблокуються, з Т-подібною ручкою F до 500 Н
Нержавіюча сталь, ручка анодований алюміній.
Перегляд
GN 113.6
GN 113.6
Швидкознімні штифти з кульковими фіксаторами зі збільшеним навантаженням опору зсуву
Стрижень нержавіюча сталь, рукоятка поліамід
Перегляд
GN 214.6
GN 214.6
Установчі штифти з нержавіючої сталі з осьовою фіксацією (прямокутні фіксатори)
Нержавіюча сталь
Перегляд
GN 124.2
GN 124.2
Установчі штифти з підпружиненими кульковими фіксаторами
Штифт нержавіюча сталь, ручка поліамід
Перегляд
GN 1140
GN 1140
Утримуючі втулки для штифтів з кульковими фіксаторами
Нержавіюча сталь, з буртиком/потайною головкою
Перегляд
GN 114.12
GN 114.12
Штифти з Г-подібною пластиковою ручкою під осьову фіксацію стопорним песиком для агресивних та гігієнічних середовищ
Нержавіюча сталь, ручка поліамід
Перегляд
