| Артікул | l1 +0.4 min рoзм | Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласн | d2 | a | d3 | l2 | d4 | d5 | l3 | l4 | b | d1 -0.1 | Material | Вантажопiдйом F кН ≈ двосторон супротив зсуву | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 114.11-10-100 | 100 | 38 | 11.7 | 3.3 | 9.9 | 9.8 | 18 | 23 | 30.5 | 43.5 | 1 | 10 | - | - |
|
1149
|
|||
| GN 114.11-10-110 | 110 | 38 | 11.7 | 3.3 | 9.9 | 9.8 | 18 | 23 | 30.5 | 43.5 | 1 | 10 | - | - |
|
1153
|
|||
| GN 114.11-10-120 | 120 | 38 | 11.7 | 3.3 | 9.9 | 9.8 | 18 | 23 | 30.5 | 43.5 | 1 | 10 | - | - |
|
1168
|
|||
| GN 114.11-10-15 | 15 | 38 | 11.7 | 3.3 | 9.9 | 9.8 | 18 | 23 | 30.5 | 43.5 | 1 | 10 | - | - |
|
907
|
|||
| GN 114.11-10-20 | 20 | 38 | 11.7 | 3.3 | 9.9 | 9.8 | 18 | 23 | 30.5 | 43.5 | 1 | 10 | - | - |
|
905
|
|||
| GN 114.11-10-25 | 25 | 38 | 11.7 | 3.3 | 9.9 | 9.8 | 18 | 23 | 30.5 | 43.5 | 1 | 10 | - | - |
|
910
|
|||
| GN 114.11-10-30 | 30 | 38 | 11.7 | 3.3 | 9.9 | 9.8 | 18 | 23 | 30.5 | 43.5 | 1 | 10 | - | - |
|
911
|
|||
| GN 114.11-10-35 | 35 | 38 | 11.7 | 3.3 | 9.9 | 9.8 | 18 | 23 | 30.5 | 43.5 | 1 | 10 | - | - |
|
925
|
|||
| GN 114.11-10-40 | 40 | 38 | 11.7 | 3.3 | 9.9 | 9.8 | 18 | 23 | 30.5 | 43.5 | 1 | 10 | - | - |
|
928
|
|||
| GN 114.11-10-45 | 45 | 38 | 11.7 | 3.3 | 9.9 | 9.8 | 18 | 23 | 30.5 | 43.5 | 1 | 10 | - | - | Так |
942
|
|||
| GN 114.11-10-50 | 50 | 38 | 11.7 | 3.3 | 9.9 | 9.8 | 18 | 23 | 30.5 | 43.5 | 1 | 10 | - | - | Так |
967
|
|||
| GN 114.11-10-60 | 60 | 38 | 11.7 | 3.3 | 9.9 | 9.8 | 18 | 23 | 30.5 | 43.5 | 1 | 10 | - | - | Так |
1005
|
|||
| GN 114.11-10-70 | 70 | 38 | 11.7 | 3.3 | 9.9 | 9.8 | 18 | 23 | 30.5 | 43.5 | 1 | 10 | - | - |
|
1009
|
|||
| GN 114.11-10-80 | 80 | 38 | 11.7 | 3.3 | 9.9 | 9.8 | 18 | 23 | 30.5 | 43.5 | 1 | 10 | - | - |
|
1004
|
|||
| GN 114.11-10-90 | 90 | 38 | 11.7 | 3.3 | 9.9 | 9.8 | 18 | 23 | 30.5 | 43.5 | 1 | 10 | - | - |
|
1096
|
|||
| GN 114.11-12-100 | 100 | 61 | 13.7 | 3.8 | 11.9 | 11.3 | 18 | 23 | 30.5 | 43.5 | 1 | 12 | - | - | Так |
1181
|
|||
| GN 114.11-12-110 | 110 | 61 | 13.7 | 3.8 | 11.9 | 11.3 | 18 | 23 | 30.5 | 43.5 | 1 | 12 | - | - |
|
1201
|
|||
| GN 114.11-12-120 | 120 | 61 | 13.7 | 3.8 | 11.9 | 11.3 | 18 | 23 | 30.5 | 43.5 | 1 | 12 | - | - |
|
1214
|
|||
| GN 114.11-12-20 | 20 | 61 | 13.7 | 3.8 | 11.9 | 11.3 | 18 | 23 | 30.5 | 43.5 | 1 | 12 | - | - |
|
974
|
|||
| GN 114.11-12-25 | 25 | 61 | 13.7 | 3.8 | 11.9 | 11.3 | 18 | 23 | 30.5 | 43.5 | 1 | 12 | - | - |
|
986
|
|||
| GN 114.11-12-30 | 30 | 61 | 13.7 | 3.8 | 11.9 | 11.3 | 18 | 23 | 30.5 | 43.5 | 1 | 12 | - | - |
|
989
|
|||
| GN 114.11-12-35 | 35 | 61 | 13.7 | 3.8 | 11.9 | 11.3 | 18 | 23 | 30.5 | 43.5 | 1 | 12 | - | - |
|
1004
|
|||
| GN 114.11-12-40 | 40 | 61 | 13.7 | 3.8 | 11.9 | 11.3 | 18 | 23 | 30.5 | 43.5 | 1 | 12 | - | - |
|
1005
|
|||
| GN 114.11-12-45 | 45 | 61 | 13.7 | 3.8 | 11.9 | 11.3 | 18 | 23 | 30.5 | 43.5 | 1 | 12 | - | - |
|
1018
|
|||
| GN 114.11-12-50 | 50 | 61 | 13.7 | 3.8 | 11.9 | 11.3 | 18 | 23 | 30.5 | 43.5 | 1 | 12 | - | - | Так |
1022
|
|||
| GN 114.11-12-60 | 60 | 61 | 13.7 | 3.8 | 11.9 | 11.3 | 18 | 23 | 30.5 | 43.5 | 1 | 12 | - | - |
|
1036
|
|||
| GN 114.11-12-70 | 70 | 61 | 13.7 | 3.8 | 11.9 | 11.3 | 18 | 23 | 30.5 | 43.5 | 1 | 12 | - | - |
|
1042
|
|||
| GN 114.11-12-80 | 80 | 61 | 13.7 | 3.8 | 11.9 | 11.3 | 18 | 23 | 30.5 | 43.5 | 1 | 12 | - | - | Так |
1036
|
|||
| GN 114.11-12-90 | 90 | 61 | 13.7 | 3.8 | 11.9 | 11.3 | 18 | 23 | 30.5 | 43.5 | 1 | 12 | - | - |
|
1187
|
|||
| GN 114.11-16-100 | 100 | 113 | 18.7 | 4.8 | 15.9 | 14.2 | 22 | 30.5 | 38.5 | 58 | 1.2 | 16 | - | - |
|
1427
|
|||
| GN 114.11-16-110 | 110 | 113 | 18.7 | 4.8 | 15.9 | 14.2 | 22 | 30.5 | 38.5 | 58 | 1.2 | 16 | - | - |
|
1440
|
|||
| GN 114.11-16-120 | 120 | 113 | 18.7 | 4.8 | 15.9 | 14.2 | 22 | 30.5 | 38.5 | 58 | 1.2 | 16 | - | - |
|
1449
|
|||
| GN 114.11-16-130 | 130 | 113 | 18.7 | 4.8 | 15.9 | 14.2 | 22 | 30.5 | 38.5 | 58 | 1.2 | 16 | - | - |
|
1489
|
|||
| GN 114.11-16-140 | 140 | 113 | 18.7 | 4.8 | 15.9 | 14.2 | 22 | 30.5 | 38.5 | 58 | 1.2 | 16 | - | - |
|
1498
|
|||
| GN 114.11-16-150 | 150 | 113 | 18.7 | 4.8 | 15.9 | 14.2 | 22 | 30.5 | 38.5 | 58 | 1.2 | 16 | - | - |
|
1505
|
|||
| GN 114.11-16-30 | 30 | 113 | 18.7 | 4.8 | 15.9 | 14.2 | 22 | 30.5 | 38.5 | 58 | 1.2 | 16 | - | - |
|
1091
|
|||
| GN 114.11-16-35 | 35 | 113 | 18.7 | 4.8 | 15.9 | 14.2 | 22 | 30.5 | 38.5 | 58 | 1.2 | 16 | - | - |
|
1129
|
|||
| GN 114.11-16-40 | 40 | 113 | 18.7 | 4.8 | 15.9 | 14.2 | 22 | 30.5 | 38.5 | 58 | 1.2 | 16 | - | - |
|
1144
|
|||
| GN 114.11-16-45 | 45 | 113 | 18.7 | 4.8 | 15.9 | 14.2 | 22 | 30.5 | 38.5 | 58 | 1.2 | 16 | - | - |
|
1173
|
|||
| GN 114.11-16-50 | 50 | 113 | 18.7 | 4.8 | 15.9 | 14.2 | 22 | 30.5 | 38.5 | 58 | 1.2 | 16 | BA_Steel | - | Так |
1227
|
|||
| GN 114.11-16-60 | 60 | 113 | 18.7 | 4.8 | 15.9 | 14.2 | 22 | 30.5 | 38.5 | 58 | 1.2 | 16 | - | - |
|
1259
|
|||
| GN 114.11-16-70 | 70 | 113 | 18.7 | 4.8 | 15.9 | 14.2 | 22 | 30.5 | 38.5 | 58 | 1.2 | 16 | - | - |
|
1267
|
|||
| GN 114.11-16-80 | 80 | 113 | 18.7 | 4.8 | 15.9 | 14.2 | 22 | 30.5 | 38.5 | 58 | 1.2 | 16 | - | - |
|
1282
|
|||
| GN 114.11-16-90 | 90 | 113 | 18.7 | 4.8 | 15.9 | 14.2 | 22 | 30.5 | 38.5 | 58 | 1.2 | 16 | - | - |
|
1420
|
|||
| GN 114.11-20-100 | 100 | 187 | 22.7 | 4.8 | 19.8 | 14.8 | 25 | 30.5 | 38.5 | 58 | 1.2 | 20 | - | - |
|
1631
|
|||
| GN 114.11-20-110 | 110 | - | 22.7 | 4.8 | 19.8 | 14.8 | 25 | 30.5 | 38.5 | 58 | 1.2 | 20 | - | 187 |
|
1650
|
|||
| GN 114.11-20-120 | 120 | - | 22.7 | 4.8 | 19.8 | 14.8 | 25 | 30.5 | 38.5 | 58 | 1.2 | 20 | - | 187 |
|
1690
|
|||
| GN 114.11-20-130 | 130 | 187 | 22.7 | 4.8 | 19.8 | 14.8 | 25 | 30.5 | 38.5 | 58 | 1.2 | 20 | - | - |
|
1703
|
|||
| GN 114.11-20-140 | 140 | 187 | 22.7 | 4.8 | 19.8 | 14.8 | 25 | 30.5 | 38.5 | 58 | 1.2 | 20 | - | - |
|
1755
|
|||
| GN 114.11-20-150 | 150 | 187 | 22.7 | 4.8 | 19.8 | 14.8 | 25 | 30.5 | 38.5 | 58 | 1.2 | 20 | - | - |
|
1740
|
|||
| GN 114.11-20-30 | 30 | 187 | 22.7 | 4.8 | 19.8 | 14.8 | 25 | 30.5 | 38.5 | 58 | 1.2 | 20 | - | - |
|
1370
|
|||
| GN 114.11-20-35 | 35 | 187 | 22.7 | 4.8 | 19.8 | 14.8 | 25 | 30.5 | 38.5 | 58 | 1.2 | 20 | - | - |
|
1393
|
|||
| GN 114.11-20-40 | 40 | 187 | 22.7 | 4.8 | 19.8 | 14.8 | 25 | 30.5 | 38.5 | 58 | 1.2 | 20 | - | - |
|
1411
|
|||
| GN 114.11-20-45 | 45 | 187 | 22.7 | 4.8 | 19.8 | 14.8 | 25 | 30.5 | 38.5 | 58 | 1.2 | 20 | - | - |
|
1435
|
|||
| GN 114.11-20-50 | 50 | 187 | 22.7 | 4.8 | 19.8 | 14.8 | 25 | 30.5 | 38.5 | 58 | 1.2 | 20 | - | - |
|
1480
|
|||
| GN 114.11-20-60 | 60 | 187 | 22.7 | 4.8 | 19.8 | 14.8 | 25 | 30.5 | 38.5 | 58 | 1.2 | 20 | - | - |
|
1482
|
|||
| GN 114.11-20-70 | 70 | 187 | 22.7 | 4.8 | 19.8 | 14.8 | 25 | 30.5 | 38.5 | 58 | 1.2 | 20 | - | - |
|
1545
|
|||
| GN 114.11-20-80 | 80 | 187 | 22.7 | 4.8 | 19.8 | 14.8 | 25 | 30.5 | 38.5 | 58 | 1.2 | 20 | - | - |
|
1559
|
|||
| GN 114.11-20-90 | 90 | 187 | 22.7 | 4.8 | 19.8 | 14.8 | 25 | 30.5 | 38.5 | 58 | 1.2 | 20 | - | - |
|
1617
|
|||
| GN 114.11-6-10 | 10 | 14 | 7.3 | 2.3 | 5.9 | 7 | 15 | 17.5 | 23 | 32.5 | 0.5 | 6 | - | - |
|
866
|
|||
| GN 114.11-6-12 | 12 | 14 | 7.3 | 2.3 | 5.9 | 7 | 15 | 17.5 | 23 | 32.5 | 0.5 | 6 | - | - |
|
866
|
|||
| GN 114.11-6-16 | 16 | 14 | 7.3 | 2.3 | 5.9 | 7 | 15 | 17.5 | 23 | 32.5 | 0.5 | 6 | - | - |
|
878
|
|||
| GN 114.11-6-20 | 20 | 14 | 7.3 | 2.3 | 5.9 | 7 | 15 | 17.5 | 23 | 32.5 | 0.5 | 6 | - | - | Так |
880
|
|||
| GN 114.11-6-25 | 25 | 14 | 7.3 | 2.3 | 5.9 | 7 | 15 | 17.5 | 23 | 32.5 | 0.5 | 6 | - | - |
|
891
|
|||
| GN 114.11-6-30 | 30 | 14 | 7.3 | 2.3 | 5.9 | 7 | 15 | 17.5 | 23 | 32.5 | 0.5 | 6 | - | - | Так |
891
|
|||
| GN 114.11-6-35 | 35 | 14 | 7.3 | 2.3 | 5.9 | 7 | 15 | 17.5 | 23 | 32.5 | 0.5 | 6 | - | - |
|
909
|
|||
| GN 114.11-6-40 | 40 | 14 | 7.3 | 2.3 | 5.9 | 7 | 15 | 17.5 | 23 | 32.5 | 0.5 | 6 | - | - |
|
896
|
|||
| GN 114.11-6-45 | 45 | 14 | 7.3 | 2.3 | 5.9 | 7 | 15 | 17.5 | 23 | 32.5 | 0.5 | 6 | - | - |
|
918
|
|||
| GN 114.11-6-50 | 50 | 14 | 7.3 | 2.3 | 5.9 | 7 | 15 | 17.5 | 23 | 32.5 | 0.5 | 6 | - | - |
|
962
|
|||
| GN 114.11-6-60 | 60 | 14 | 7.3 | 2.3 | 5.9 | 7 | 15 | 17.5 | 23 | 32.5 | 0.5 | 6 | - | - |
|
993
|
|||
| GN 114.11-6-70 | 70 | 14 | 7.3 | 2.3 | 5.9 | 7 | 15 | 17.5 | 23 | 32.5 | 0.5 | 6 | - | - |
|
994
|
|||
| GN 114.11-6-80 | 80 | 14 | 7.3 | 2.3 | 5.9 | 7 | 15 | 17.5 | 23 | 32.5 | 0.5 | 6 | - | - |
|
995
|
|||
| GN 114.11-8-10 | 10 | 28 | 9.8 | 2.8 | 7.9 | 8.4 | 15 | 17.5 | 23 | 32.5 | 0.6 | 8 | - | - |
|
866
|
|||
| GN 114.11-8-100 | 100 | 28 | 9.8 | 2.8 | 7.9 | 8.4 | 15 | 17.5 | 23 | 32.5 | 0.6 | 8 | - | - |
|
1018
|
|||
| GN 114.11-8-16 | 16 | 28 | 9.8 | 2.8 | 7.9 | 8.4 | 15 | 17.5 | 23 | 32.5 | 0.6 | 8 | - | - |
|
856
|
|||
| GN 114.11-8-20 | 20 | 28 | 9.8 | 2.8 | 7.9 | 8.4 | 15 | 17.5 | 23 | 32.5 | 0.6 | 8 | - | - |
|
867
|
|||
| GN 114.11-8-25 | 25 | 28 | 9.8 | 2.8 | 7.9 | 8.4 | 15 | 17.5 | 23 | 32.5 | 0.6 | 8 | - | - |
|
868
|
|||
| GN 114.11-8-30 | 30 | 28 | 9.8 | 2.8 | 7.9 | 8.4 | 15 | 17.5 | 23 | 32.5 | 0.6 | 8 | - | - |
|
870
|
|||
| GN 114.11-8-35 | 35 | 28 | 9.8 | 2.8 | 7.9 | 8.4 | 15 | 17.5 | 23 | 32.5 | 0.6 | 8 | - | - |
|
873
|
|||
| GN 114.11-8-40 | 40 | 28 | 9.8 | 2.8 | 7.9 | 8.4 | 15 | 17.5 | 23 | 32.5 | 0.6 | 8 | - | - |
|
896
|
|||
| GN 114.11-8-45 | 45 | 28 | 9.8 | 2.8 | 7.9 | 8.4 | 15 | 17.5 | 23 | 32.5 | 0.6 | 8 | - | - | Так |
898
|
|||
| GN 114.11-8-50 | 50 | 28 | 9.8 | 2.8 | 7.9 | 8.4 | 15 | 17.5 | 23 | 32.5 | 0.6 | 8 | - | - |
|
907
|
|||
| GN 114.11-8-60 | 60 | 28 | 9.8 | 2.8 | 7.9 | 8.4 | 15 | 17.5 | 23 | 32.5 | 0.6 | 8 | - | - | Так |
980
|
|||
| GN 114.11-8-70 | 70 | 28 | 9.8 | 2.8 | 7.9 | 8.4 | 15 | 17.5 | 23 | 32.5 | 0.6 | 8 | - | - |
|
995
|
|||
| GN 114.11-8-80 | 80 | 28 | 9.8 | 2.8 | 7.9 | 8.4 | 15 | 17.5 | 23 | 32.5 | 0.6 | 8 | - | - |
|
1009
|
|||
| GN 114.11-8-90 | 90 | 28 | 9.8 | 2.8 | 7.9 | 8.4 | 15 | 17.5 | 23 | 32.5 | 0.6 | 8 | - | - |
|
1015
|
Штифт
Сталь
Оцинкований, синій пасивований
Стопорний песик
Листова нержавіюча сталь AISI 304
Г-подібна ручка
Пластик, поліамід (PA)
Чорний колір
Робоча температура до 80 °C
Втулка
Нержавіюча сталь AISI 303
Кнопка / повзун
Пластик, поліацеталь (POM)
Кнопка: червона
Робоча температура до 80 °C
Пружина стиснення
Нержавіюча сталь AISI 302

Інформація
Значення вантажопідйомності, зазначені в таблиці для двостороннього опору зрізу (міцність на розрив), розраховані або визначені теоретичним шляхом на основі стандарту DIN 50141.
При цьому поперечний переріз болта S, що знаходиться під загрозою, згідно з найближчою схемою враховувалося як дві площини зрізу до розриву.
Наведені докладні дані щодо допустимого навантаження є необов'язковими, орієнтовними значеннями, які не передбачають будь-якої відповідальності. Вони не спричиняють виникнення гарантійних зобов'язань, оскільки можуть змінюватись в залежності від експлуатаційних умов.
Користувачі повинні самостійно оцінювати придатність виробів для передбачуваного використання. Умови навколишнього середовища можуть вплинути на ці значення.
При проектуванні має враховуватись відповідний коефіцієнт безпеки.
Вантажопідйомність F в кН ≈ двосторонній опір зсуву згідно з DIN 50141 (міцність на розрив)

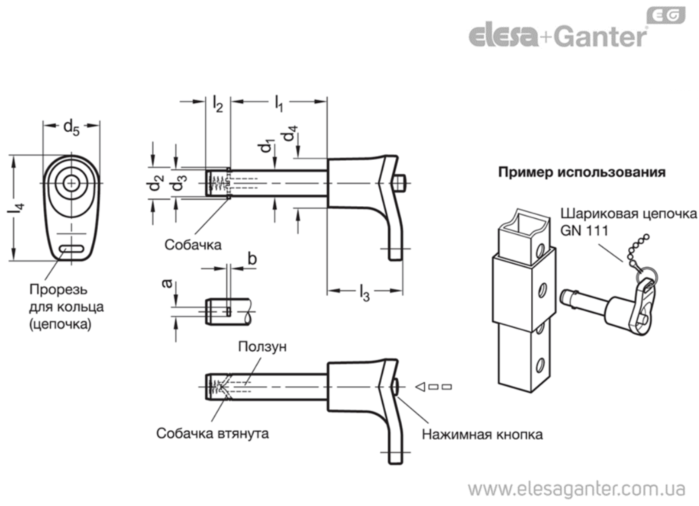

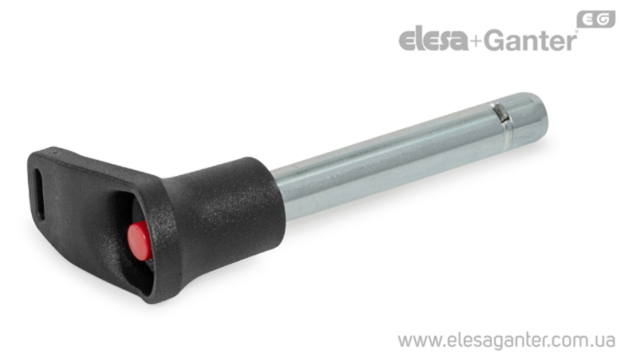

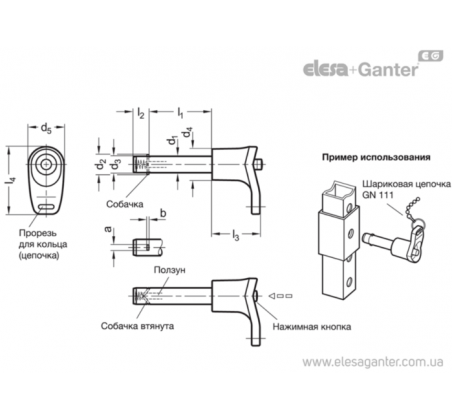

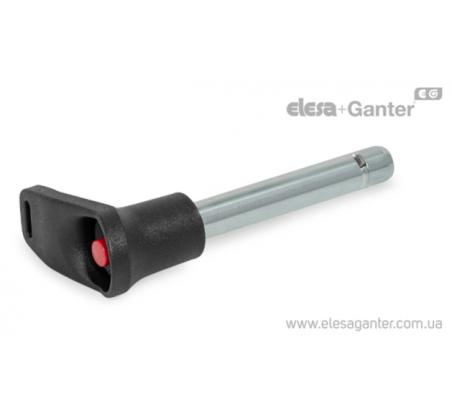

Настановні штифти GN 114.11 з осьовою фіксацією використовуються для швидкої фіксації, з'єднання та кріплення різних компонентів. Як правило, вони використовуються як опорні болти, які підлягають частому складанню та розбиранню.
Прямокутні стопорні собачки, виготовлені з листової нержавіючої сталі, утримують настановний штифт в осьовому положенні в отворі. Вони втягуються натискною кнопкою і при відпусканні пружина стиснення повертає їх у положення блокування. Стопорні собачки не відцентровані по відношенню до Г-подібної ручки.
Технічне застосування містить значення номінального навантаження для двосторонньої міцності на зріз (міцність на розрив).
Додаткові аксесуари на окреме замовлення
