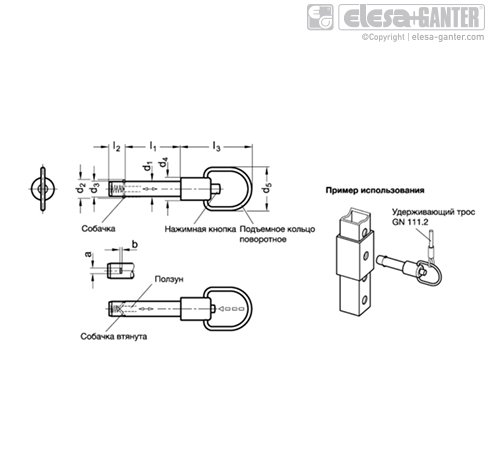

| Артікул | d2 | a | d3 | l2 | d4 | d5 | l3 | b | d1 -0.1 | l1 +0.4 | Нагрузка, кН ≈(двустороннее усилие среза)см. информацию | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 214.3-10-20 | 12 +1 | 3.3 | 9.9 | 9.8 | 16 | 28 | 42 | 1 | 10 | 20 | 47 | Так |
1000
|
|||
| GN 214.3-10-25 | 12 +1 | 3.3 | 9.9 | 9.8 | 16 | 28 | 42 | 1 | 10 | 25 | 47 | Так |
1019
|
|||
| GN 214.3-10-30 | 12 +1 | 3.3 | 9.9 | 9.8 | 16 | 28 | 42 | 1 | 10 | 30 | 47 |
|
1027
|
|||
| GN 214.3-10-35 | 12 +1 | 3.3 | 9.9 | 9.8 | 16 | 28 | 42 | 1 | 10 | 35 | 47 | Так |
1041
|
|||
| GN 214.3-10-40 | 12 +1 | 3.3 | 9.9 | 9.8 | 16 | 28 | 42 | 1 | 10 | 40 | 47 | Так |
1043
|
|||
| GN 214.3-10-45 | 12 +1 | 3.3 | 9.9 | 9.8 | 16 | 28 | 42 | 1 | 10 | 45 | 47 | Так |
1058
|
|||
| GN 214.3-10-50 | 12 +1 | 3.3 | 9.9 | 9.8 | 16 | 28 | 42 | 1 | 10 | 50 | 47 | Так |
1066
|
|||
| GN 214.3-10-60 | 12 +1 | 3.3 | 9.9 | 9.8 | 16 | 28 | 42 | 1 | 10 | 60 | 47 | Так |
1090
|
|||
| GN 214.3-12-25 | 14 +1 | 3.8 | 11.9 | 11.3 | 16 | 28 | 42 | 1 | 12 | 25 | 75 |
|
1079
|
|||
| GN 214.3-12-30 | 14 +1 | 3.8 | 11.9 | 11.3 | 16 | 28 | 42 | 1 | 12 | 30 | 75 |
|
1090
|
|||
| GN 214.3-12-35 | 14 +1 | 3.8 | 11.9 | 11.3 | 16 | 28 | 42 | 1 | 12 | 35 | 75 |
|
1096
|
|||
| GN 214.3-12-40 | 14 +1 | 3.8 | 11.9 | 11.3 | 16 | 28 | 42 | 1 | 12 | 40 | 75 |
|
1117
|
|||
| GN 214.3-12-45 | 14 +1 | 3.8 | 11.9 | 11.3 | 16 | 28 | 42 | 1 | 12 | 45 | 75 |
|
1121
|
|||
| GN 214.3-12-50 | 14 +1 | 3.8 | 11.9 | 11.3 | 16 | 28 | 42 | 1 | 12 | 50 | 75 | Так |
1137
|
|||
| GN 214.3-12-60 | 14 +1 | 3.8 | 11.9 | 11.3 | 16 | 28 | 42 | 1 | 12 | 60 | 75 |
|
1156
|
|||
| GN 214.3-12-70 | 14 +1 | 3.8 | 11.9 | 11.3 | 16 | 28 | 42 | 1 | 12 | 70 | 75 |
|
1175
|
|||
| GN 214.3-12-80 | 14 +1 | 3.8 | 11.9 | 11.3 | 16 | 28 | 42 | 1 | 12 | 80 | 75 |
|
1182
|
|||
| GN 214.3-16-30 | 19 +1 | 4.8 | 15.9 | 14.2 | 20 | 32 | 46.5 | 1.2 | 16 | 30 | 138 | Так |
1259
|
|||
| GN 214.3-16-35 | 19 +1 | 4.8 | 15.9 | 14.2 | 20 | 32 | 46.5 | 1.2 | 16 | 35 | 138 |
|
1282
|
|||
| GN 214.3-16-40 | 19 +1 | 4.8 | 15.9 | 14.2 | 20 | 32 | 46.5 | 1.2 | 16 | 40 | 138 |
|
1296
|
|||
| GN 214.3-16-45 | 19 +1 | 4.8 | 15.9 | 14.2 | 20 | 32 | 46.5 | 1.2 | 16 | 45 | 138 |
|
1314
|
|||
| GN 214.3-16-50 | 19 +1 | 4.8 | 15.9 | 14.2 | 20 | 32 | 46.5 | 1.2 | 16 | 50 | 138 | Так |
1333
|
|||
| GN 214.3-16-60 | 19 +1 | 4.8 | 15.9 | 14.2 | 20 | 32 | 46.5 | 1.2 | 16 | 60 | 138 |
|
1358
|
|||
| GN 214.3-16-70 | 19 +1 | 4.8 | 15.9 | 14.2 | 20 | 32 | 46.5 | 1.2 | 16 | 70 | 138 |
|
1398
|
|||
| GN 214.3-16-80 | 19 +1 | 4.8 | 15.9 | 14.2 | 20 | 32 | 46.5 | 1.2 | 16 | 80 | 138 |
|
1433
|
|||
| GN 214.3-6-10 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 12 | 23 | 38 | 0.5 | 6 | 10 | 17 | Так |
894
|
|||
| GN 214.3-6-12 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 12 | 23 | 38 | 0.5 | 6 | 12 | 17 |
|
894
|
|||
| GN 214.3-6-16 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 12 | 23 | 38 | 0.5 | 6 | 16 | 17 | Так |
910
|
|||
| GN 214.3-6-20 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 12 | 23 | 38 | 0.5 | 6 | 20 | 17 | Так |
917
|
|||
| GN 214.3-6-25 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 12 | 23 | 38 | 0.5 | 6 | 25 | 17 | Так |
922
|
|||
| GN 214.3-6-30 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 12 | 23 | 38 | 0.5 | 6 | 30 | 17 | Так |
924
|
|||
| GN 214.3-6-35 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 12 | 23 | 38 | 0.5 | 6 | 35 | 17 | Так |
937
|
|||
| GN 214.3-6-40 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 12 | 23 | 38 | 0.5 | 6 | 40 | 17 | Так |
936
|
|||
| GN 214.3-6-45 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 12 | 23 | 38 | 0.5 | 6 | 45 | 17 |
|
952
|
|||
| GN 214.3-6-50 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 12 | 23 | 38 | 0.5 | 6 | 50 | 17 | Так |
972
|
|||
| GN 214.3-8-16 | 10 +0.5 | 2.8 | 7.9 | 8.4 | 12 | 23 | 38 | 0.6 | 8 | 16 | 35 |
|
931
|
|||
| GN 214.3-8-20 | 10 +0.5 | 2.8 | 7.9 | 8.4 | 12 | 23 | 38 | 0.6 | 8 | 20 | 35 | Так |
937
|
|||
| GN 214.3-8-25 | 10 +0.5 | 2.8 | 7.9 | 8.4 | 12 | 23 | 38 | 0.6 | 8 | 25 | 35 |
|
950
|
|||
| GN 214.3-8-30 | 10 +0.5 | 2.8 | 7.9 | 8.4 | 12 | 23 | 38 | 0.6 | 8 | 30 | 35 |
|
952
|
|||
| GN 214.3-8-35 | 10 +0.5 | 2.8 | 7.9 | 8.4 | 12 | 23 | 38 | 0.6 | 8 | 35 | 35 |
|
956
|
|||
| GN 214.3-8-40 | 10 +0.5 | 2.8 | 7.9 | 8.4 | 12 | 23 | 38 | 0.6 | 8 | 40 | 35 |
|
965
|
|||
| GN 214.3-8-45 | 10 +0.5 | 2.8 | 7.9 | 8.4 | 12 | 23 | 38 | 0.6 | 8 | 45 | 35 | Так |
984
|
|||
| GN 214.3-8-50 | 10 +0.5 | 2.8 | 7.9 | 8.4 | 12 | 23 | 38 | 0.6 | 8 | 50 | 35 | Так |
991
|
Ось
Каретка/кнопка
Пластик
термостійкість до 80 °C
червоний колір
прямокутні фіксатори
Листова нержавіюча сталь AISI 304
Підйомне кільце
Нержавіюча сталь AISI 301
пружина
Нержавіюча сталь AISI 301

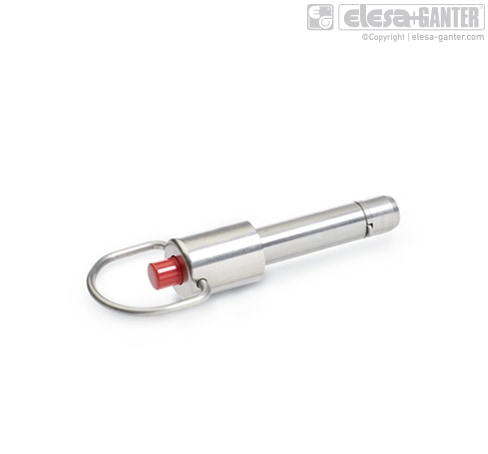

Штифти з нержавіючої сталі з осьовою фіксацією GN 214.3 використовуються для швидкої фіксації, з'єднання та блокування різних затискних і кріпильних систем. Стандартне застосування: центрувальні штифти, які повинні часто зніматися та заново встановлюватися.
Прямокутні фіксатори, виготовлені з нержавіючої листової сталі, утримують стопорний штифт в осьовому положенні в отворі. Фіксатор втягується натисканням кнопки, а після відпускання кнопки він повертається притискною пружиною в положення затискача.
Варіант виконання з підйомним поворотним кільцем ідеально підходить для використання в місцях з обмеженим простором.
Значення навантаження у наведеній таблиці для дотичного напруги отримані теоретично і є орієнтовними. Вони є обов'язковими рекомендованими значеннями і виключають будь-яку відповідальність. На них не поширюється гарантія якості та виконання умов. Оператор (користувач) повинен визначати в кожному конкретному випадку, чи продукт є придатним для передбачуваного застосування.
