Посилені центруючі штифти з кульковими фіксаторами Т-подібною ручкою GN 113.8
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

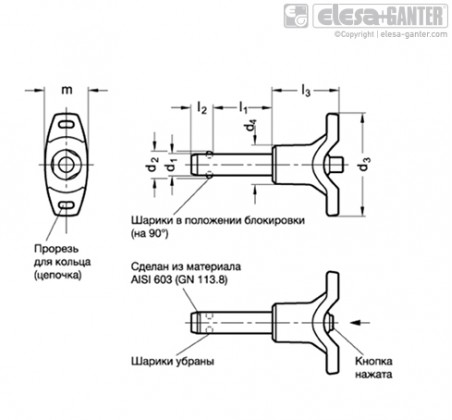

GN 113.8 Нержавіюча сталь, ручка поліамід
| Артікул | d1 -0.04/-0.08 | d2 | d3 | d4 | l3 | l2 ±0.2 | m | l1 +0.6 | Установочное отверстие H11 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 113.8-10-20 | 10 | 12 | 48 | 18 | 31 | 9.6 | 20.5 | 20 | 10 | Так |
2702
|
|||
| GN 113.8-10-25 | 10 | 12 | 48 | 18 | 31 | 9.6 | 20.5 | 25 | 10 | Так |
2702
|
|||
| GN 113.8-10-30 | 10 | 12 | 48 | 18 | 31 | 9.6 | 20.5 | 30 | 10 | Так |
2807
|
|||
| GN 113.8-10-35 | 10 | 12 | 48 | 18 | 31 | 9.6 | 20.5 | 35 | 10 | Так |
2807
|
|||
| GN 113.8-10-40 | 10 | 12 | 48 | 18 | 31 | 9.6 | 20.5 | 40 | 10 | Так |
2807
|
|||
| GN 113.8-10-45 | 10 | 12 | 48 | 18 | 31 | 9.6 | 20.5 | 45 | 10 | Так |
2807
|
|||
| GN 113.8-10-50 | 10 | 12 | 48 | 18 | 31 | 9.6 | 20.5 | 50 | 10 | Так |
2807
|
|||
| GN 113.8-10-60 | 10 | 12 | 48 | 18 | 31 | 9.6 | 20.5 | 60 | 10 | Так |
2966
|
|||
| GN 113.8-12-25 | 12 | 14.5 | 58 | 24 | 36.5 | 10.6 | 27.5 | 25 | 12 | Так |
2759
|
|||
| GN 113.8-12-30 | 12 | 14.5 | 58 | 24 | 36.5 | 10.6 | 27.5 | 30 | 12 | Так |
2873
|
|||
| GN 113.8-12-35 | 12 | 14.5 | 58 | 24 | 36.5 | 10.6 | 27.5 | 35 | 12 | Так |
2874
|
|||
| GN 113.8-12-40 | 12 | 14.5 | 58 | 24 | 36.5 | 10.6 | 27.5 | 40 | 12 | Так |
2874
|
|||
| GN 113.8-12-45 | 12 | 14.5 | 58 | 24 | 36.5 | 10.6 | 27.5 | 45 | 12 | Так |
2874
|
|||
| GN 113.8-12-50 | 12 | 14.5 | 58 | 24 | 36.5 | 10.6 | 27.5 | 50 | 12 | Так |
2874
|
|||
| GN 113.8-12-60 | 12 | 14.5 | 58 | 24 | 36.5 | 10.6 | 27.5 | 60 | 12 | Так |
3020
|
|||
| GN 113.8-12-70 | 12 | 14.5 | 58 | 24 | 36.5 | 10.6 | 27.5 | 70 | 12 | Так |
3021
|
|||
| GN 113.8-12-80 | 12 | 14.5 | 58 | 24 | 36.5 | 10.6 | 27.5 | 80 | 12 | Так |
3148
|
|||
| GN 113.8-16-30 | 16 | 19 | 58 | 24 | 36.5 | 14 | 27.5 | 30 | 16 | Так |
4825
|
|||
| GN 113.8-16-35 | 16 | 19 | 58 | 24 | 36.5 | 14 | 27.5 | 35 | 16 | Так |
4825
|
|||
| GN 113.8-16-40 | 16 | 19 | 58 | 24 | 36.5 | 14 | 27.5 | 40 | 16 | Так |
4825
|
|||
| GN 113.8-16-45 | 16 | 19 | 58 | 24 | 36.5 | 14 | 27.5 | 45 | 16 | Так |
4825
|
|||
| GN 113.8-16-50 | 16 | 19 | 58 | 24 | 36.5 | 14 | 27.5 | 50 | 16 | Так |
4825
|
|||
| GN 113.8-16-60 | 16 | 19 | 58 | 24 | 36.5 | 14 | 27.5 | 60 | 16 | Так |
5187
|
|||
| GN 113.8-16-70 | 16 | 19 | 58 | 24 | 36.5 | 14 | 27.5 | 70 | 16 | Так |
5187
|
|||
| GN 113.8-16-80 | 16 | 19 | 58 | 24 | 36.5 | 14 | 27.5 | 80 | 16 | Так |
5493
|
|||
| GN 113.8-5-10 | 5 | 5.5 | 40 | 13.5 | 25 | 6 | 15.5 | 10 | 5 | Так |
1684
|
|||
| GN 113.8-5-15 | 5 | 5.5 | 40 | 13.5 | 25 | 6 | 15.5 | 15 | 5 | Так |
1684
|
|||
| GN 113.8-5-20 | 5 | 5.5 | 40 | 13.5 | 25 | 6 | 15.5 | 20 | 5 | Так |
1684
|
|||
| GN 113.8-5-25 | 5 | 5.5 | 40 | 13.5 | 25 | 6 | 15.5 | 25 | 5 | Так |
1684
|
|||
| GN 113.8-5-30 | 5 | 5.5 | 40 | 13.5 | 25 | 6 | 15.5 | 30 | 5 | Так |
1779
|
|||
| GN 113.8-6-10 | 6 | 7 | 40 | 13.5 | 25 | 7.1 | 15.5 | 10 | 6 | Так |
1707
|
|||
| GN 113.8-6-15 | 6 | 7 | 40 | 13.5 | 25 | 7.1 | 15.5 | 15 | 6 | Так |
1707
|
|||
| GN 113.8-6-20 | 6 | 7 | 40 | 13.5 | 25 | 7.1 | 15.5 | 20 | 6 | Так |
1707
|
|||
| GN 113.8-6-25 | 6 | 7 | 40 | 13.5 | 25 | 7.1 | 15.5 | 25 | 6 | Так |
1707
|
|||
| GN 113.8-6-30 | 6 | 7 | 40 | 13.5 | 25 | 7.1 | 15.5 | 30 | 6 | Так |
1868
|
|||
| GN 113.8-6-35 | 6 | 7 | 40 | 13.5 | 25 | 7.1 | 15.5 | 35 | 6 | Так |
1869
|
|||
| GN 113.8-6-40 | 6 | 7 | 40 | 13.5 | 25 | 7.1 | 15.5 | 40 | 6 | Так |
1869
|
|||
| GN 113.8-6-45 | 6 | 7 | 40 | 13.5 | 25 | 7.1 | 15.5 | 45 | 6 | Так |
1869
|
|||
| GN 113.8-6-50 | 6 | 7 | 40 | 13.5 | 25 | 7.1 | 15.5 | 50 | 6 | Так |
1869
|
|||
| GN 113.8-8-20 | 8 | 9.5 | 48 | 18 | 31 | 8.2 | 20.5 | 20 | 8 | Так |
1809
|
|||
| GN 113.8-8-25 | 8 | 9.5 | 48 | 18 | 31 | 8.2 | 20.5 | 25 | 8 | Так |
1809
|
|||
| GN 113.8-8-30 | 8 | 9.5 | 48 | 18 | 31 | 8.2 | 20.5 | 30 | 8 | Так |
2007
|
|||
| GN 113.8-8-35 | 8 | 9.5 | 48 | 18 | 31 | 8.2 | 20.5 | 35 | 8 | Так |
2007
|
|||
| GN 113.8-8-40 | 8 | 9.5 | 48 | 18 | 31 | 8.2 | 20.5 | 40 | 8 | Так |
2007
|
|||
| GN 113.8-8-45 | 8 | 9.5 | 48 | 18 | 31 | 8.2 | 20.5 | 45 | 8 | Так |
1999
|
|||
| GN 113.8-8-50 | 8 | 9.5 | 48 | 18 | 31 | 8.2 | 20.5 | 50 | 8 | Так |
2017
|
Характеристики
Штифт із нержавіючої сталі AISI 630
дисперсійно-твердіюча сталь
з твердим покриттям
Т-подібна ручка
Пластик (поліамід PA)
чорний колір
термостійкість до 80 °C
Кулькові фіксатори
Нержавіюча сталь AISI 420C
пружина
Нержавіюча сталь
Німецький матеріал №14565
особливості та сфери застосування
Штифти з кульковими фіксаторами GN 113.8 з нержавіючої сталі використовуються для швидкої фіксації, з'єднання та блокування різних деталей та заготовок. Стандартні сфери застосування: центрувальні штифти, які повинні часто зніматися і заново встановлюватися.
Після натискання пружинної кнопки обидва кулькові фіксатори будуть розблоковані, а після відпускання – знову заблоковані.
Штифти з кульковими фіксаторами GN 113.8 мають дуже високий рівень робочого навантаження та виготовляються з високоміцної зносостійкої загартованої нержавіючої сталі.
Значення навантаження у наведеній таблиці для дотичного напруги отримані теоретично і є орієнтовними. Вони не є обов'язковими значеннями, що рекомендуються, і виключають будь-яку відповідальність. На них не поширюється гарантія якості та виконання умов. Оператор (користувач) повинен визначати в кожному конкретному випадку, чи продукт є придатним для передбачуваного застосування.
