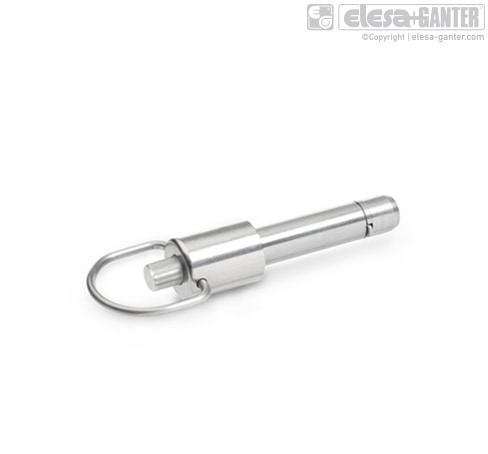

Установчі штифти з нержавіючої сталі з осьовою фіксацією (прямокутні фіксатори) GN 214.6
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 214.6 Нержавіюча сталь

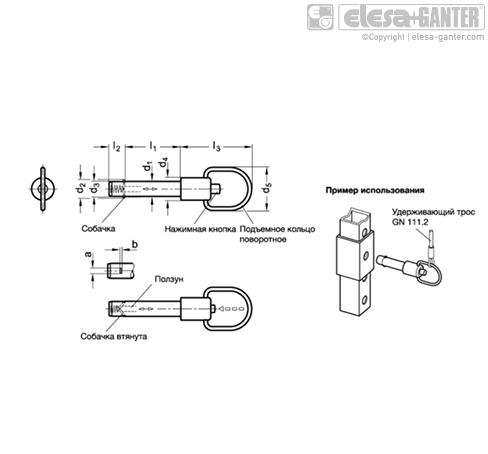

| Артікул | d2 | a | d3 | l2 | d4 | d5 | l3 | b | d1 -0.1 | l1 +0.4 | Нагрузка, кН ≈(двустороннее усилие среза)см. информацию | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 214.6-10-20 | 12 +1 | 3.3 | 9.9 | 9.8 | 16 | 28 | 42 | 1 | 10 | 20 | 47 | Так |
1185
|
|||
| GN 214.6-10-25 | 12 +1 | 3.3 | 9.9 | 9.8 | 16 | 28 | 42 | 1 | 10 | 25 | 47 | Так |
1207
|
|||
| GN 214.6-10-30 | 12 +1 | 3.3 | 9.9 | 9.8 | 16 | 28 | 42 | 1 | 10 | 30 | 47 | Так |
1218
|
|||
| GN 214.6-10-35 | 12 +1 | 3.3 | 9.9 | 9.8 | 16 | 28 | 42 | 1 | 10 | 35 | 47 |
Під замовлення
|
1233
|
|||
| GN 214.6-10-40 | 12 +1 | 3.3 | 9.9 | 9.8 | 16 | 28 | 42 | 1 | 10 | 40 | 47 | Так |
1245
|
|||
| GN 214.6-10-45 | 12 +1 | 3.3 | 9.9 | 9.8 | 16 | 28 | 42 | 1 | 10 | 45 | 47 | Так |
1258
|
|||
| GN 214.6-10-50 | 12 +1 | 3.3 | 9.9 | 9.8 | 16 | 28 | 42 | 1 | 10 | 50 | 47 | Так |
1271
|
|||
| GN 214.6-10-60 | 12 +1 | 3.3 | 9.9 | 9.8 | 16 | 28 | 42 | 1 | 10 | 60 | 47 | Так |
1296
|
|||
| GN 214.6-12-25 | 14 +1 | 3.8 | 11.9 | 11.3 | 16 | 28 | 42 | 1 | 12 | 25 | 75 | Так |
1275
|
|||
| GN 214.6-12-30 | 14 +1 | 3.8 | 11.9 | 11.3 | 16 | 28 | 42 | 1 | 12 | 30 | 75 | Так |
1279
|
|||
| GN 214.6-12-35 | 14 +1 | 3.8 | 11.9 | 11.3 | 16 | 28 | 42 | 1 | 12 | 35 | 75 | Так |
1290
|
|||
| GN 214.6-12-40 | 14 +1 | 3.8 | 11.9 | 11.3 | 16 | 28 | 42 | 1 | 12 | 40 | 75 | Так |
1321
|
|||
| GN 214.6-12-45 | 14 +1 | 3.8 | 11.9 | 11.3 | 16 | 28 | 42 | 1 | 12 | 45 | 75 | Так |
1329
|
|||
| GN 214.6-12-50 | 14 +1 | 3.8 | 11.9 | 11.3 | 16 | 28 | 42 | 1 | 12 | 50 | 75 |
Під замовлення
|
1341
|
|||
| GN 214.6-12-60 | 14 +1 | 3.8 | 11.9 | 11.3 | 16 | 28 | 42 | 1 | 12 | 60 | 75 | Так |
1365
|
|||
| GN 214.6-12-70 | 14 +1 | 3.8 | 11.9 | 11.3 | 16 | 28 | 42 | 1 | 12 | 70 | 75 |
Під замовлення
|
1379
|
|||
| GN 214.6-12-80 | 14 +1 | 3.8 | 11.9 | 11.3 | 16 | 28 | 42 | 1 | 12 | 80 | 75 |
Під замовлення
|
1421
|
|||
| GN 214.6-16-30 | 19 +1 | 4.8 | 15.9 | 14.2 | 20 | 32 | 46.5 | 1.2 | 16 | 30 | 138 | Так |
1501
|
|||
| GN 214.6-16-35 | 19 +1 | 4.8 | 15.9 | 14.2 | 20 | 32 | 46.5 | 1.2 | 16 | 35 | 138 |
Під замовлення
|
1516
|
|||
| GN 214.6-16-40 | 19 +1 | 4.8 | 15.9 | 14.2 | 20 | 32 | 46.5 | 1.2 | 16 | 40 | 138 |
Під замовлення
|
1534
|
|||
| GN 214.6-16-45 | 19 +1 | 4.8 | 15.9 | 14.2 | 20 | 32 | 46.5 | 1.2 | 16 | 45 | 138 |
Під замовлення
|
1561
|
|||
| GN 214.6-16-50 | 19 +1 | 4.8 | 15.9 | 14.2 | 20 | 32 | 46.5 | 1.2 | 16 | 50 | 138 | Так |
1582
|
|||
| GN 214.6-16-60 | 19 +1 | 4.8 | 15.9 | 14.2 | 20 | 32 | 46.5 | 1.2 | 16 | 60 | 138 |
Під замовлення
|
1617
|
|||
| GN 214.6-16-70 | 19 +1 | 4.8 | 15.9 | 14.2 | 20 | 32 | 46.5 | 1.2 | 16 | 70 | 138 | Так |
1660
|
|||
| GN 214.6-16-80 | 19 +1 | 4.8 | 15.9 | 14.2 | 20 | 32 | 46.5 | 1.2 | 16 | 80 | 138 |
Під замовлення
|
1702
|
|||
| GN 214.6-6-16 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 12 | 23 | 38 | 0.5 | 6 | 16 | 17 | Так |
1059
|
|||
| GN 214.6-6-20 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 12 | 23 | 38 | 0.5 | 6 | 20 | 17 | Так |
1075
|
|||
| GN 214.6-6-25 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 12 | 23 | 38 | 0.5 | 6 | 25 | 17 |
Під замовлення
|
1087
|
|||
| GN 214.6-6-30 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 12 | 23 | 38 | 0.5 | 6 | 30 | 17 |
Під замовлення
|
1096
|
|||
| GN 214.6-6-35 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 12 | 23 | 38 | 0.5 | 6 | 35 | 17 | Так |
1110
|
|||
| GN 214.6-6-40 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 12 | 23 | 38 | 0.5 | 6 | 40 | 17 | Так |
1116
|
|||
| GN 214.6-6-45 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 12 | 23 | 38 | 0.5 | 6 | 45 | 17 | Так |
1151
|
|||
| GN 214.6-6-50 | 7.5 +0.5 | 2.3 | 5.9 | 7 | 12 | 23 | 38 | 0.5 | 6 | 50 | 17 | Так |
1144
|
|||
| GN 214.6-8-16 | 10 +0.5 | 2.8 | 7.9 | 8.4 | 12 | 23 | 38 | 0.6 | 8 | 16 | 35 | Так |
1096
|
|||
| GN 214.6-8-20 | 10 +0.5 | 2.8 | 7.9 | 8.4 | 12 | 23 | 38 | 0.6 | 8 | 20 | 35 |
Під замовлення
|
1105
|
|||
| GN 214.6-8-25 | 10 +0.5 | 2.8 | 7.9 | 8.4 | 12 | 23 | 38 | 0.6 | 8 | 25 | 35 | Так |
1130
|
|||
| GN 214.6-8-30 | 10 +0.5 | 2.8 | 7.9 | 8.4 | 12 | 23 | 38 | 0.6 | 8 | 30 | 35 | Так |
1138
|
|||
| GN 214.6-8-35 | 10 +0.5 | 2.8 | 7.9 | 8.4 | 12 | 23 | 38 | 0.6 | 8 | 35 | 35 |
Під замовлення
|
1141
|
|||
| GN 214.6-8-40 | 10 +0.5 | 2.8 | 7.9 | 8.4 | 12 | 23 | 38 | 0.6 | 8 | 40 | 35 | Так |
1158
|
|||
| GN 214.6-8-45 | 10 +0.5 | 2.8 | 7.9 | 8.4 | 12 | 23 | 38 | 0.6 | 8 | 45 | 35 | Так |
1188
|
|||
| GN 214.6-8-50 | 10 +0.5 | 2.8 | 7.9 | 8.4 | 12 | 23 | 38 | 0.6 | 8 | 50 | 35 | Так |
1180
|
Характеристики
Ось
Каретка/кнопка
Нержавіюча сталь AISI 303
прямокутні фіксатори
Листова нержавіюча сталь AISI 304
Підйомне кільце
Нержавіюча сталь AISI 301
пружина
Нержавіюча сталь AISI 301
особливості та сфери застосування
Штифти з нержавіючої сталі з осьовою фіксацією GN 214.6 використовуються для швидкої фіксації, з'єднання та блокування різних затискних і кріпильних систем. Стандартне застосування: центрувальні штифти, які повинні часто зніматися та заново встановлюватися.
Прямокутні фіксатори, виготовлені з нержавіючої листової сталі, утримують стопорний штифт в осьовому положенні в отворі. Фіксатор втягується натисканням кнопки, а після відпускання кнопки він повертається притискною пружиною в положення затискача.
Варіант виконання з підйомним поворотним кільцем ідеально підходить для використання в місцях з обмеженим простором.
Значення навантаження у наведеній таблиці для дотичного напруги отримані теоретично і є орієнтовними. Вони є обов'язковими рекомендованими значеннями і виключають будь-яку відповідальність. На них не поширюється гарантія якості та виконання умов. Оператор (користувач) повинен визначати в кожному конкретному випадку, чи продукт є придатним для передбачуваного застосування.
