Корозійностійкі штифти, що стопорять, з нержавіючої сталі з висувними прямокутними фіксуючими собачками GN 114.8

Друк
Корозійностійкі штифти, що стопорять, з нержавіючої сталі з висувними прямокутними фіксуючими собачками GN 114.8 – фото 1
Корозійностійкі штифти, що стопорять, з нержавіючої сталі з висувними прямокутними фіксуючими собачками GN 114.8 – Креслення 1
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

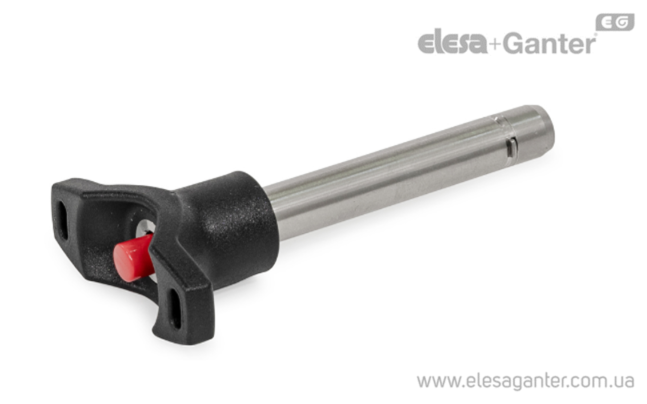

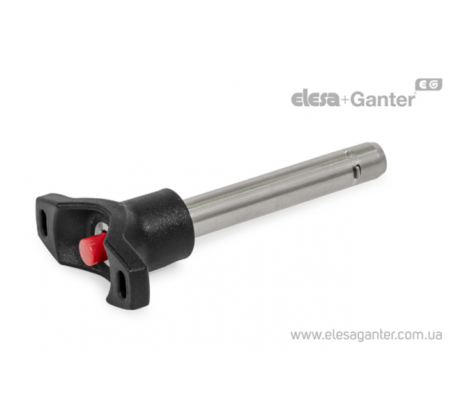

GN 114.8 Нержавіюча сталь, ручка поліамід

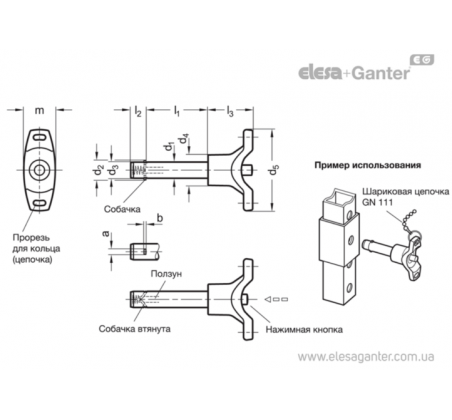

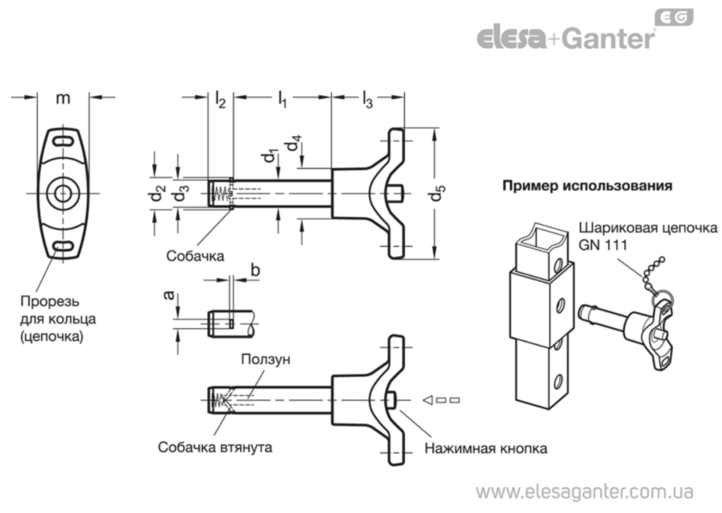

Артікул l1 +0.4 min рoзм Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласн d2 a d3 l2 d4 d5 l3 b m d1 -0.1 В наявності Ціна
GN 114.8-10-100 100 47 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
1379 грн
Детальніше
GN 114.8-10-110 110 47 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
1407 грн
Детальніше
GN 114.8-10-120 120 47 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
1421 грн
Детальніше
GN 114.8-10-15 15 47 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
980 грн
Детальніше
GN 114.8-10-20 20 47 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
983 грн
Детальніше
GN 114.8-10-25 25 47 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
1009 грн
Детальніше
GN 114.8-10-30 30 47 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
1011 грн
Детальніше
GN 114.8-10-35 35 47 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
1024 грн
Детальніше
GN 114.8-10-40 40 47 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
1027 грн
Детальніше
GN 114.8-10-45 45 47 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
1039 грн
Детальніше
GN 114.8-10-50 50 47 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
1043 грн
Детальніше
GN 114.8-10-60 60 47 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
1071 грн
Детальніше
GN 114.8-10-70 70 47 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
1189 грн
Детальніше
GN 114.8-10-80 80 47 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
1195 грн
Детальніше
GN 114.8-10-90 90 47 11.7 3.3 9.9 9.8 18 48 27.5 1 20 10 Під замовлення Під замовлення
1234 грн
Детальніше
GN 114.8-12-100 100 75 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Під замовлення Під замовлення
1237 грн
Детальніше
GN 114.8-12-110 110 75 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Під замовлення Під замовлення
1270 грн
Детальніше
GN 114.8-12-120 120 75 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Під замовлення Під замовлення
1304 грн
Детальніше
GN 114.8-12-20 20 75 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Під замовлення Під замовлення
1036 грн
Детальніше
GN 114.8-12-25 25 75 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Під замовлення Під замовлення
1088 грн
Детальніше
GN 114.8-12-30 30 75 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Під замовлення Під замовлення
1091 грн
Детальніше
GN 114.8-12-35 35 75 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Під замовлення Під замовлення
1093 грн
Детальніше
GN 114.8-12-40 40 75 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Під замовлення Під замовлення
1120 грн
Детальніше
GN 114.8-12-45 45 75 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Під замовлення Під замовлення
1122 грн
Детальніше
GN 114.8-12-50 50 75 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Під замовлення Під замовлення
1124 грн
Детальніше
GN 114.8-12-60 60 75 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Під замовлення Під замовлення
1156 грн
Детальніше
GN 114.8-12-70 70 75 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Під замовлення Під замовлення
1161 грн
Детальніше
GN 114.8-12-80 80 75 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Так
1154 грн
Детальніше
GN 114.8-12-90 90 75 13.7 3.8 11.9 11.3 18 48 27.5 1 20 12 Під замовлення Під замовлення
1206 грн
Детальніше
GN 114.8-16-100 100 138 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Під замовлення Під замовлення
1561 грн
Детальніше
GN 114.8-16-110 110 138 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Під замовлення Під замовлення
1580 грн
Детальніше
GN 114.8-16-120 120 138 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Під замовлення Під замовлення
1604 грн
Детальніше
GN 114.8-16-130 130 138 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Під замовлення Під замовлення
1615 грн
Детальніше
GN 114.8-16-140 140 138 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Під замовлення Під замовлення
1626 грн
Детальніше
GN 114.8-16-150 150 138 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Під замовлення Під замовлення
1638 грн
Детальніше
GN 114.8-16-30 30 138 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Під замовлення Під замовлення
1189 грн
Детальніше
GN 114.8-16-35 35 138 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Під замовлення Під замовлення
1212 грн
Детальніше
GN 114.8-16-40 40 138 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Під замовлення Під замовлення
1219 грн
Детальніше
GN 114.8-16-45 45 138 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Під замовлення Під замовлення
1234 грн
Детальніше
GN 114.8-16-50 50 138 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Так
1250 грн
Детальніше
GN 114.8-16-60 60 138 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Під замовлення Під замовлення
1272 грн
Детальніше
GN 114.8-16-70 70 138 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Так
1305 грн
Детальніше
GN 114.8-16-80 80 138 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Так
1341 грн
Детальніше
GN 114.8-16-90 90 138 18.7 4.8 15.9 14.2 22 58 34.5 1.2 27 16 Під замовлення Під замовлення
1376 грн
Детальніше
GN 114.8-20-100 100 228 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
1902 грн
Детальніше
GN 114.8-20-110 110 228 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
1934 грн
Детальніше
GN 114.8-20-120 120 228 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
1981 грн
Детальніше
GN 114.8-20-130 130 228 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
2003 грн
Детальніше
GN 114.8-20-140 140 228 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
2035 грн
Детальніше
GN 114.8-20-150 150 228 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
2060 грн
Детальніше
GN 114.8-20-30 30 228 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
1578 грн
Детальніше
GN 114.8-20-35 35 228 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Так
1599 грн
Детальніше
GN 114.8-20-40 40 228 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
1619 грн
Детальніше
GN 114.8-20-45 45 228 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
1638 грн
Детальніше
GN 114.8-20-50 50 228 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
1670 грн
Детальніше
GN 114.8-20-60 60 228 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
1693 грн
Детальніше
GN 114.8-20-70 70 228 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
1746 грн
Детальніше
GN 114.8-20-80 80 228 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
1798 грн
Детальніше
GN 114.8-20-90 90 228 22.7 4.8 19.8 14.8 25 58 34.5 1.2 27 20 Під замовлення Під замовлення
1836 грн
Детальніше
GN 114.8-6-10 10 17 7.3 2.3 5.9 7 15 40 22 0.5 15.5 6 Під замовлення Під замовлення
936 грн
Детальніше
GN 114.8-6-12 12 17 7.3 2.3 5.9 7 15 40 22 0.5 15.5 6 Під замовлення Під замовлення
937 грн
Детальніше
GN 114.8-6-16 16 17 7.3 2.3 5.9 7 15 40 22 0.5 15.5 6 Під замовлення Під замовлення
961 грн
Детальніше
GN 114.8-6-20 20 17 7.3 2.3 5.9 7 15 40 22 0.5 15.5 6 Під замовлення Під замовлення
962 грн
Детальніше
GN 114.8-6-25 25 17 7.3 2.3 5.9 7 15 40 22 0.5 15.5 6 Під замовлення Під замовлення
962 грн
Детальніше
GN 114.8-6-30 30 17 7.3 2.3 5.9 7 15 40 22 0.5 15.5 6 Під замовлення Під замовлення
962 грн
Детальніше
GN 114.8-6-35 35 17 7.3 2.3 5.9 7 15 40 22 0.5 15.5 6 Під замовлення Під замовлення
976 грн
Детальніше
GN 114.8-6-40 40 17 7.3 2.3 5.9 7 15 40 22 0.5 15.5 6 Під замовлення Під замовлення
968 грн
Детальніше
GN 114.8-6-45 45 17 7.3 2.3 5.9 7 15 40 22 0.5 15.5 6 Так
988 грн
Детальніше
GN 114.8-6-50 50 17 7.3 2.3 5.9 7 15 40 22 0.5 15.5 6 Під замовлення Під замовлення
1015 грн
Детальніше
GN 114.8-6-60 60 17 7.3 2.3 5.9 7 15 40 22 0.5 15.5 6 Під замовлення Під замовлення
1143 грн
Детальніше
GN 114.8-6-70 70 17 7.3 2.3 5.9 7 15 40 22 0.5 15.5 6 Під замовлення Під замовлення
1146 грн
Детальніше
GN 114.8-6-80 80 17 7.3 2.3 5.9 7 15 40 22 0.5 15.5 6 Під замовлення Під замовлення
1195 грн
Детальніше
GN 114.8-8-10 10 35 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Під замовлення Під замовлення
979 грн
Детальніше
GN 114.8-8-100 100 35 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Під замовлення Під замовлення
1297 грн
Детальніше
GN 114.8-8-16 16 35 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Під замовлення Під замовлення
981 грн
Детальніше
GN 114.8-8-20 20 35 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Під замовлення Під замовлення
981 грн
Детальніше
GN 114.8-8-25 25 35 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Під замовлення Під замовлення
995 грн
Детальніше
GN 114.8-8-30 30 35 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Так
996 грн
Детальніше
GN 114.8-8-35 35 35 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Під замовлення Під замовлення
999 грн
Детальніше
GN 114.8-8-40 40 35 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Під замовлення Під замовлення
1010 грн
Детальніше
GN 114.8-8-45 45 35 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Під замовлення Під замовлення
1024 грн
Детальніше
GN 114.8-8-50 50 35 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Під замовлення Під замовлення
1036 грн
Детальніше
GN 114.8-8-60 60 35 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Так
1064 грн
Детальніше
GN 114.8-8-70 70 35 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Під замовлення Під замовлення
1092 грн
Детальніше
GN 114.8-8-80 80 35 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Під замовлення Під замовлення
1265 грн
Детальніше
GN 114.8-8-90 90 35 9.8 2.8 7.9 8.4 15 40 22 0.6 15.5 8 Під замовлення Під замовлення
1269 грн
Детальніше
Характеристики

Штифт
Нержавіюча сталь AISI 303
Стопорний песик
Листова нержавіюча сталь AISI 304
Т-подібна ручка
Пластик, поліамід (PA)
Чорний колір
Робоча температура до 80 °C
Втулка
Нержавіюча сталь AISI 303
Кнопка / повзун
Пластик, поліацеталь (POM)
Кнопка: червона
Робоча температура до 80 °C
Пружина стиснення
Нержавіюча сталь AISI 302

особливості та сфери застосування

Настановні штифти GN 114.8 з осьовою фіксацією використовуються для швидкої фіксації, з'єднання та кріплення різних компонентів. Як правило, вони використовуються як опорні болти, які підлягають частому складанню та розбиранню.
Прямокутні стопорні собачки, виготовлені з листової нержавіючої сталі, утримують настановний штифт в осьовому положенні в отворі. Вони втягуються натискною кнопкою і при відпусканні пружина стиснення повертає їх у положення блокування. Стопорні собачки не відцентровані по відношенню до Т-подібної ручки.
Технічне застосування містить значення номінального навантаження для двосторонньої міцності на зріз (міцність на розрив).

Вантажопідйомність штифтів із фіксаторами / настановних штифтів


Інформація
Значення вантажопідйомності, зазначені в таблиці для двостороннього опору зрізу (міцність на розрив), розраховані або визначені теоретичним шляхом на основі стандарту DIN 50141.
При цьому поперечний переріз болта S, що знаходиться під загрозою, згідно з найближчою схемою враховувалося як дві площини зрізу до розриву.
Наведені докладні дані щодо допустимого навантаження є необов'язковими, орієнтовними значеннями, які не передбачають будь-якої відповідальності. Вони не спричиняють виникнення гарантійних зобов'язань, оскільки можуть змінюватись в залежності від експлуатаційних умов.
Користувачі повинні самостійно оцінювати придатність виробів для передбачуваного використання. Умови навколишнього середовища можуть вплинути на ці значення.
При проектуванні має враховуватись відповідний коефіцієнт безпеки.
Вантажопідйомність F в кН ≈ двосторонній опір зсуву згідно з DIN 50141 (міцність на розрив)

Найменування продукції
Телефон
Електронна адреса
Повідомлення
Залиште відгук про товар!

Додаткові аксесуари на окреме замовлення

Ці вироби так само можуть вас зацікавити
GN 114.12
GN 114.12
Штифти з Г-подібною пластиковою ручкою під осьову фіксацію стопорним песиком для агресивних та гігієнічних середовищ
Нержавіюча сталь, ручка поліамід
Перегляд
GN 114.7
GN 114.7
Сталеві стопорні штифти з Т-подібною ручкою та прямокутними висувними собачками фіксації
Сталь оцинкована, ручка та кнопка поліамід
Перегляд
GN 113.6
GN 113.6
Швидкознімні штифти з кульковими фіксаторами зі збільшеним навантаженням опору зсуву
Стрижень нержавіюча сталь, рукоятка поліамід
Перегляд
GN 1140
GN 1140
Утримуючі втулки для штифтів з кульковими фіксаторами
Нержавіюча сталь, з буртиком/потайною головкою
Перегляд
GN 113.8
GN 113.8
Посилені центруючі штифти з кульковими фіксаторами Т-подібною ручкою
Нержавіюча сталь, ручка поліамід
Перегляд
GN 113.10
GN 113.10
Посилені штифти з кульковими фіксаторами з нержавіючої сталі
Ручка та кнопка з особливо стійкої нержавіючої сталі AISI 316L, стрижень нержавіюча сталь AISI 303
Перегляд
GN 214.6
GN 214.6
Установчі штифти з нержавіючої сталі з осьовою фіксацією (прямокутні фіксатори)
Нержавіюча сталь
Перегляд
GN 1023
GN 1023
Шплінти-чеки (вставні) швидкознімні для осьової фіксації з пружинним запобіжним кільцем
Оцинкована сталь
Перегляд
GN 2344
GN 2344
Утримуючі шайби з нержавіючої сталі з вушком/монтажною петлею
Високоміцна та хімічно стійка нержавіюча сталь AISI 316
Перегляд
GN 114.2
GN 114.2
Кнопкові установочні пальці з висувними циліндричними фіксаторами
Штифт оцинковка, стопор та пружина нержавіюча сталь, ручка поліамід
Перегляд
GN 113.12
GN 113.12
Штифти з Г-подібною ручкою з кульковими фіксаторами із зміцненої нержавіючої сталі
Нержавіюча сталь, ручка поліамід
Перегляд
GN 113.9
GN 113.9
Штифти з кульковими фіксаторами з нержавіючої сталі
Ручка та кнопка з особливо стійкої нержавіючої сталі AISI 316L, стрижень нержавіюча сталь AISI 303
Перегляд
GN 124.1
GN 124.1
Магнітні установчі штифти з осьовою фіксацією (магнітні фіксатори)
Штифт нержавіюча сталь, вбудований у пластикову ручку неодимовий магніт
Перегляд
GN 111.3-A4
GN 111.3-A4
Кільця, що утримують з особливо міцної, стійкої, жароміцної до 700°C, нержавіючої сталі з додаванням титану для морського транспорту та хімічної промисловості.
Нержавіюча сталь AISI 316Ti A4
Перегляд
GN 5299
GN 5299
Карабіни з пружинною защібкою, фіксуючим кільцем/без, загального/морського застосування, навантаження до 120 кг
Оцинкована/високостійка нержавіюча сталь А4
Перегляд
GN 113.7
GN 113.7
Центруючі штифти з кульковими фіксаторами Т-подібною ручкою
Нержавіюча сталь, ручка поліамід
Перегляд
GN 114.11
GN 114.11
Сталеві установчі штифти, Г-подібна пластикова ручка, з осьовою фіксацією (стопорна собачка)
Оцинкована сталь, поліамідна ручка
Перегляд
GN 114.6
GN 114.6
Настановні пальці з нержавіючої сталі з прямокутними фіксаторами
Нержавіюча сталь
Перегляд
CV-T
CV-T
Утримують фіксуючі тросики з посиленим від стирання та ударів, хімічно стійким пластиковим покриттям
Нержавіюча сталь, поліетилен, різні кріплення
Перегляд
GN 111.5
GN 111.5
Кулькові утримуючі ціпки з кільцями для GN 113.1/113.3/113.4/113.7/113.8/214.2/214.3/214.6/113.5/113.6/114.2/114.3/114.6/124.1/124.2/113.1/ 113.3/113.4/113.7/113.8/214.2/214.3 /214.6
Нержавіюча сталь
Перегляд
GN 113.4
GN 113.4
Посилені швидкознімні центрувальні штифти з кульковими фіксаторами
Нержавіюча сталь, заглиблення для захоплення, паз для знімного кільця/троса
Перегляд
