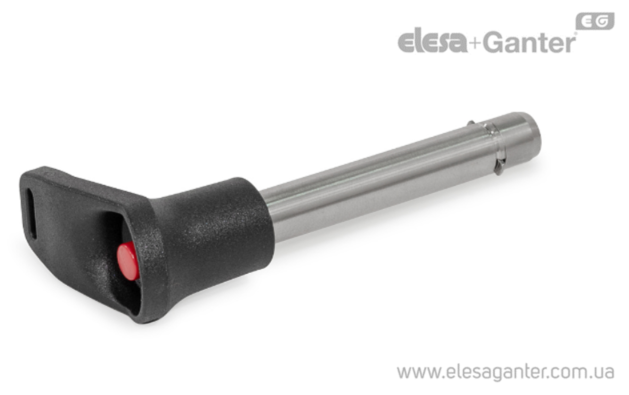

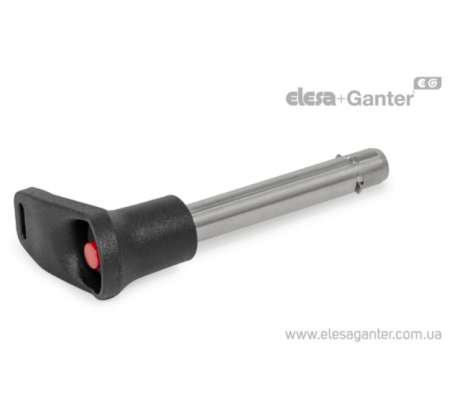

Штифти з Г-подібною пластиковою ручкою під осьову фіксацію стопорним песиком для агресивних та гігієнічних середовищ GN 114.12

Друк
Штифти з Г-подібною пластиковою ручкою під осьову фіксацію стопорним песиком для агресивних та гігієнічних середовищ GN 114.12 – фото 1
Штифти з Г-подібною пластиковою ручкою під осьову фіксацію стопорним песиком для агресивних та гігієнічних середовищ GN 114.12 – Креслення 1
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 114.12 Нержавіюча сталь, ручка поліамід
Артікул l1 +0.4 min рoзм Вантажопiдйом F кН ≈ двосторон супротив зсуву d2 a d3 l2 d4 d5 l3 l4 b d1 -0.1 Material високо проiзв. елементи Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласн Вантажопiдйом F кН ≈ двосторон супротив здвигу Вантажопiдйом FкН ≈ двосторон супротив здвигу В наявності Ціна
GN 114.12-10-100 100 47 11.7 3.3 9.9 9.8 18 23 30.5 43.5 1 10 - - - - - Під замовлення Під замовлення
1348 грн
Детальніше
GN 114.12-10-110 110 47 11.7 3.3 9.9 9.8 18 23 30.5 43.5 1 10 - - - - - Під замовлення Під замовлення
1376 грн
Детальніше
GN 114.12-10-120 120 47 11.7 3.3 9.9 9.8 18 23 30.5 43.5 1 10 - - - - - Під замовлення Під замовлення
1390 грн
Детальніше
GN 114.12-10-15 15 47 11.7 3.3 9.9 9.8 18 23 30.5 43.5 1 10 - - - - - Під замовлення Під замовлення
962 грн
Детальніше
GN 114.12-10-20 20 47 11.7 3.3 9.9 9.8 18 23 30.5 43.5 1 10 - - - - - Під замовлення Під замовлення
965 грн
Детальніше
GN 114.12-10-25 25 47 11.7 3.3 9.9 9.8 18 23 30.5 43.5 1 10 - - - - - Під замовлення Під замовлення
986 грн
Детальніше
GN 114.12-10-30 30 47 11.7 3.3 9.9 9.8 18 23 30.5 43.5 1 10 - - - - - Під замовлення Під замовлення
993 грн
Детальніше
GN 114.12-10-35 35 47 11.7 3.3 9.9 9.8 18 23 30.5 43.5 1 10 - - - - - Під замовлення Під замовлення
1001 грн
Детальніше
GN 114.12-10-40 40 47 11.7 3.3 9.9 9.8 18 23 30.5 43.5 1 10 - - - - - Під замовлення Під замовлення
1008 грн
Детальніше
GN 114.12-10-45 45 47 11.7 3.3 9.9 9.8 18 23 30.5 43.5 1 10 - - - - - Під замовлення Під замовлення
1016 грн
Детальніше
GN 114.12-10-50 50 47 11.7 3.3 9.9 9.8 18 23 30.5 43.5 1 10 - - - - - Під замовлення Під замовлення
1023 грн
Детальніше
GN 114.12-10-60 60 47 11.7 3.3 9.9 9.8 18 23 30.5 43.5 1 10 - - - - - Під замовлення Під замовлення
1047 грн
Детальніше
GN 114.12-10-70 70 47 11.7 3.3 9.9 9.8 18 23 30.5 43.5 1 10 - - - - - Під замовлення Під замовлення
1163 грн
Детальніше
GN 114.12-10-80 80 47 11.7 3.3 9.9 9.8 18 23 30.5 43.5 1 10 - - - - - Так
1168 грн
Детальніше
GN 114.12-10-90 90 47 11.7 3.3 9.9 9.8 18 23 30.5 43.5 1 10 - - - - - Під замовлення Під замовлення
1213 грн
Детальніше
GN 114.12-12-100 100 75 13.7 3.8 11.9 11.3 18 23 30.5 43.5 1 12 - - - - - Під замовлення Під замовлення
1209 грн
Детальніше
GN 114.12-12-110 110 75 13.7 3.8 11.9 11.3 18 23 30.5 43.5 1 12 - - - - - Під замовлення Під замовлення
1242 грн
Детальніше
GN 114.12-12-120 120 75 13.7 3.8 11.9 11.3 18 23 30.5 43.5 1 12 - - - - - Під замовлення Під замовлення
1276 грн
Детальніше
GN 114.12-12-20 20 75 13.7 3.8 11.9 11.3 18 23 30.5 43.5 1 12 - - - - - Під замовлення Під замовлення
1019 грн
Детальніше
GN 114.12-12-25 25 75 13.7 3.8 11.9 11.3 18 23 30.5 43.5 1 12 - - - - - Під замовлення Під замовлення
1070 грн
Детальніше
GN 114.12-12-30 30 75 13.7 3.8 11.9 11.3 18 23 30.5 43.5 1 12 - - - - - Під замовлення Під замовлення
1072 грн
Детальніше
GN 114.12-12-35 35 75 13.7 3.8 11.9 11.3 18 23 30.5 43.5 1 12 - - - - - Під замовлення Під замовлення
1075 грн
Детальніше
GN 114.12-12-40 40 75 13.7 3.8 11.9 11.3 18 23 30.5 43.5 1 12 - - - - - Під замовлення Під замовлення
1100 грн
Детальніше
GN 114.12-12-45 45 75 13.7 3.8 11.9 11.3 18 23 30.5 43.5 1 12 - - - - - Під замовлення Під замовлення
1104 грн
Детальніше
GN 114.12-12-50 50 75 13.7 3.8 11.9 11.3 18 23 30.5 43.5 1 12 - - - - - Під замовлення Під замовлення
1106 грн
Детальніше
GN 114.12-12-60 60 75 13.7 3.8 11.9 11.3 18 23 30.5 43.5 1 12 - - - - - Під замовлення Під замовлення
1134 грн
Детальніше
GN 114.12-12-70 70 75 13.7 3.8 11.9 11.3 18 23 30.5 43.5 1 12 - - - - - Так
1139 грн
Детальніше
GN 114.12-12-80 80 75 13.7 3.8 11.9 11.3 18 23 30.5 43.5 1 12 - - - - - Під замовлення Під замовлення
1128 грн
Детальніше
GN 114.12-12-90 90 75 13.7 3.8 11.9 11.3 18 23 30.5 43.5 1 12 - - - - - Під замовлення Під замовлення
1178 грн
Детальніше
GN 114.12-16-100 100 138 18.7 4.8 15.9 14.2 22 30.5 38.5 58 1.2 16 - - - - - Під замовлення Під замовлення
1530 грн
Детальніше
GN 114.12-16-110 110 138 18.7 4.8 15.9 14.2 22 30.5 38.5 58 1.2 16 - - - - - Під замовлення Під замовлення
1547 грн
Детальніше
GN 114.12-16-120 120 138 18.7 4.8 15.9 14.2 22 30.5 38.5 58 1.2 16 - - - - - Так
1573 грн
Детальніше
GN 114.12-16-130 130 138 18.7 4.8 15.9 14.2 22 30.5 38.5 58 1.2 16 - - - - - Так
1589 грн
Детальніше
GN 114.12-16-140 140 138 18.7 4.8 15.9 14.2 22 30.5 38.5 58 1.2 16 - - - - - Під замовлення Під замовлення
1593 грн
Детальніше
GN 114.12-16-150 150 138 18.7 4.8 15.9 14.2 22 30.5 38.5 58 1.2 16 - - - - - Під замовлення Під замовлення
1606 грн
Детальніше
GN 114.12-16-30 30 138 18.7 4.8 15.9 14.2 22 30.5 38.5 58 1.2 16 - - - - - Під замовлення Під замовлення
1166 грн
Детальніше
GN 114.12-16-35 35 138 18.7 4.8 15.9 14.2 22 30.5 38.5 58 1.2 16 - - - - - Під замовлення Під замовлення
1187 грн
Детальніше
GN 114.12-16-40 40 138 18.7 4.8 15.9 14.2 22 30.5 38.5 58 1.2 16 - - - - - Під замовлення Під замовлення
1192 грн
Детальніше
GN 114.12-16-45 45 138 18.7 4.8 15.9 14.2 22 30.5 38.5 58 1.2 16 - - - - - Під замовлення Під замовлення
1210 грн
Детальніше
GN 114.12-16-50 50 138 18.7 4.8 15.9 14.2 22 30.5 38.5 58 1.2 16 - - - - - Під замовлення Під замовлення
1225 грн
Детальніше
GN 114.12-16-60 60 138 18.7 4.8 15.9 14.2 22 30.5 38.5 58 1.2 16 - - - - - Під замовлення Під замовлення
1247 грн
Детальніше
GN 114.12-16-70 70 138 18.7 4.8 15.9 14.2 22 30.5 38.5 58 1.2 16 - - - - - Під замовлення Під замовлення
1279 грн
Детальніше
GN 114.12-16-80 80 138 18.7 4.8 15.9 14.2 22 30.5 38.5 58 1.2 16 - - - - - Під замовлення Під замовлення
1315 грн
Детальніше
GN 114.12-16-90 90 138 18.7 4.8 15.9 14.2 22 30.5 38.5 58 1.2 16 - - - - - Під замовлення Під замовлення
1348 грн
Детальніше
GN 114.12-20-100 100 228 22.7 4.8 19.8 14.8 25 30.5 38.5 58 1.2 20 - - - - - Під замовлення Під замовлення
1864 грн
Детальніше
GN 114.12-20-110 110 228 22.7 4.8 19.8 14.8 25 30.5 38.5 58 1.2 20 BB_Stainless steel Inox - - - Під замовлення Під замовлення
1895 грн
Детальніше
GN 114.12-20-120 120 - 22.7 4.8 19.8 14.8 25 30.5 38.5 58 1.2 20 - - 228 - - Під замовлення Під замовлення
1941 грн
Детальніше
GN 114.12-20-130 130 - 22.7 4.8 19.8 14.8 25 30.5 38.5 58 1.2 20 - - 228 - - Під замовлення Під замовлення
1964 грн
Детальніше
GN 114.12-20-140 140 - 22.7 4.8 19.8 14.8 25 30.5 38.5 58 1.2 20 - - 228 - - Під замовлення Під замовлення
1994 грн
Детальніше
GN 114.12-20-150 150 - 22.7 4.8 19.8 14.8 25 30.5 38.5 58 1.2 20 - - 228 - - Під замовлення Під замовлення
2019 грн
Детальніше
GN 114.12-20-30 30 228 22.7 4.8 19.8 14.8 25 30.5 38.5 58 1.2 20 - - - - - Під замовлення Під замовлення
1554 грн
Детальніше
GN 114.12-20-35 35 228 22.7 4.8 19.8 14.8 25 30.5 38.5 58 1.2 20 - - - - - Під замовлення Під замовлення
1568 грн
Детальніше
GN 114.12-20-40 40 228 22.7 4.8 19.8 14.8 25 30.5 38.5 58 1.2 20 - - - - - Під замовлення Під замовлення
1587 грн
Детальніше
GN 114.12-20-45 45 228 22.7 4.8 19.8 14.8 25 30.5 38.5 58 1.2 20 - - - - - Під замовлення Під замовлення
1606 грн
Детальніше
GN 114.12-20-50 50 228 22.7 4.8 19.8 14.8 25 30.5 38.5 58 1.2 20 - - - - - Під замовлення Під замовлення
1637 грн
Детальніше
GN 114.12-20-60 60 228 22.7 4.8 19.8 14.8 25 30.5 38.5 58 1.2 20 - - - - - Під замовлення Під замовлення
1660 грн
Детальніше
GN 114.12-20-70 70 228 22.7 4.8 19.8 14.8 25 30.5 38.5 58 1.2 20 - - - - - Під замовлення Під замовлення
1711 грн
Детальніше
GN 114.12-20-80 80 228 22.7 4.8 19.8 14.8 25 30.5 38.5 58 1.2 20 - - - - - Під замовлення Під замовлення
1763 грн
Детальніше
GN 114.12-20-90 90 228 22.7 4.8 19.8 14.8 25 30.5 38.5 58 1.2 20 - - - - - Під замовлення Під замовлення
1800 грн
Детальніше
GN 114.12-6-10 10 - 7.3 2.3 5.9 7 15 17.5 23 32.5 0.5 6 - - - 17 - Під замовлення Під замовлення
913 грн
Детальніше
GN 114.12-6-12 12 - 7.3 2.3 5.9 7 15 17.5 23 32.5 0.5 6 - - - 17 - Під замовлення Під замовлення
913 грн
Детальніше
GN 114.12-6-16 16 - 7.3 2.3 5.9 7 15 17.5 23 32.5 0.5 6 - - - - 17 Під замовлення Під замовлення
937 грн
Детальніше
GN 114.12-6-20 20 - 7.3 2.3 5.9 7 15 17.5 23 32.5 0.5 6 - - - 17 - Під замовлення Під замовлення
938 грн
Детальніше
GN 114.12-6-25 25 - 7.3 2.3 5.9 7 15 17.5 23 32.5 0.5 6 - - - - 17 Під замовлення Під замовлення
938 грн
Детальніше
GN 114.12-6-30 30 - 7.3 2.3 5.9 7 15 17.5 23 32.5 0.5 6 - - - - 17 Під замовлення Під замовлення
939 грн
Детальніше
GN 114.12-6-35 35 - 7.3 2.3 5.9 7 15 17.5 23 32.5 0.5 6 - - - - 17 Під замовлення Під замовлення
951 грн
Детальніше
GN 114.12-6-40 40 - 7.3 2.3 5.9 7 15 17.5 23 32.5 0.5 6 - - - - 17 Під замовлення Під замовлення
943 грн
Детальніше
GN 114.12-6-45 45 - 7.3 2.3 5.9 7 15 17.5 23 32.5 0.5 6 - - - - 17 Під замовлення Під замовлення
965 грн
Детальніше
GN 114.12-6-50 50 - 7.3 2.3 5.9 7 15 17.5 23 32.5 0.5 6 - - - - 17 Під замовлення Під замовлення
989 грн
Детальніше
GN 114.12-6-60 60 - 7.3 2.3 5.9 7 15 17.5 23 32.5 0.5 6 - - - - 17 Під замовлення Під замовлення
1117 грн
Детальніше
GN 114.12-6-70 70 - 7.3 2.3 5.9 7 15 17.5 23 32.5 0.5 6 - - - - 17 Під замовлення Під замовлення
1124 грн
Детальніше
GN 114.12-6-80 80 - 7.3 2.3 5.9 7 15 17.5 23 32.5 0.5 6 - - - - 17 Під замовлення Під замовлення
1172 грн
Детальніше
GN 114.12-8-10 10 35 9.8 2.8 7.9 8.4 15 17.5 23 32.5 0.6 8 - - - - - Під замовлення Під замовлення
961 грн
Детальніше
GN 114.12-8-100 100 35 9.8 2.8 7.9 8.4 15 17.5 23 32.5 0.6 8 - - - - - Під замовлення Під замовлення
1267 грн
Детальніше
GN 114.12-8-16 16 35 9.8 2.8 7.9 8.4 15 17.5 23 32.5 0.6 8 - - - - - Під замовлення Під замовлення
962 грн
Детальніше
GN 114.12-8-20 20 35 9.8 2.8 7.9 8.4 15 17.5 23 32.5 0.6 8 - - - - - Під замовлення Під замовлення
962 грн
Детальніше
GN 114.12-8-25 25 35 9.8 2.8 7.9 8.4 15 17.5 23 32.5 0.6 8 - - - - - Під замовлення Під замовлення
975 грн
Детальніше
GN 114.12-8-30 30 35 9.8 2.8 7.9 8.4 15 17.5 23 32.5 0.6 8 - - - - - Під замовлення Під замовлення
976 грн
Детальніше
GN 114.12-8-35 35 35 9.8 2.8 7.9 8.4 15 17.5 23 32.5 0.6 8 - - - - - Під замовлення Під замовлення
978 грн
Детальніше
GN 114.12-8-40 40 35 9.8 2.8 7.9 8.4 15 17.5 23 32.5 0.6 8 - - - - - Під замовлення Під замовлення
990 грн
Детальніше
GN 114.12-8-45 45 35 9.8 2.8 7.9 8.4 15 17.5 23 32.5 0.6 8 - - - - - Під замовлення Під замовлення
1004 грн
Детальніше
GN 114.12-8-50 50 35 9.8 2.8 7.9 8.4 15 17.5 23 32.5 0.6 8 - - - - - Під замовлення Під замовлення
1016 грн
Детальніше
GN 114.12-8-60 60 35 9.8 2.8 7.9 8.4 15 17.5 23 32.5 0.6 8 - - - - - Так
1044 грн
Детальніше
GN 114.12-8-70 70 35 9.8 2.8 7.9 8.4 15 17.5 23 32.5 0.6 8 - - - - - Під замовлення Під замовлення
1071 грн
Детальніше
GN 114.12-8-80 80 35 9.8 2.8 7.9 8.4 15 17.5 23 32.5 0.6 8 - - - - - Так
1235 грн
Детальніше
GN 114.12-8-90 90 35 9.8 2.8 7.9 8.4 15 17.5 23 32.5 0.6 8 - - - - - Під замовлення Під замовлення
1239 грн
Детальніше
Характеристики

Штифт
Нержавіюча сталь AISI 303
Стопорниа собачка
Листова нержавіюча сталь AISI 304
Г-подібна ручка
Пластик, поліамід (PA)
Чорний колір
Робоча температура до 80 °C
Втулка
Нержавіюча сталь AISI 303
Кнопка / повзун
Пластик, поліацеталь (POM)
Кнопка: червона
Робоча температура до 80 °C
Пружина стиснення
Нержавіюча сталь AISI 302

Вантажопідйомність штифтів із фіксаторами / настановних штифтів

  • Інформація
    Значення вантажопідйомності, зазначені в таблиці для двостороннього опору зрізу (міцність на розрив), розраховані або визначені теоретичним шляхом на основі стандарту DIN 50141.
    При цьому поперечний переріз болта S, що знаходиться під загрозою, згідно з найближчою схемою враховувалося як дві площини зрізу до розриву.
    Наведені докладні дані щодо допустимого навантаження є необов'язковими, орієнтовними значеннями, які не передбачають будь-якої відповідальності. Вони не спричиняють виникнення гарантійних зобов'язань, оскільки можуть змінюватись в залежності від експлуатаційних умов.
    Користувачі повинні самостійно оцінювати придатність виробів для передбачуваного використання. Умови навколишнього середовища можуть вплинути на ці значення.
    При проектуванні має враховуватись відповідний коефіцієнт безпеки.
    Вантажопідйомність F в кН ≈ двосторонній опір зсуву згідно з DIN 50141 (міцність на розрив)

    • особливості та сфери застосування

    Настановні штифти GN 114.12 з осьовою фіксацією використовуються для швидкої фіксації, з'єднання та кріплення різних компонентів. Як правило, вони використовуються як опорні болти, які підлягають частому складанню та розбиранню.
    Прямокутні стопорні собачки, виготовлені з листової нержавіючої сталі, утримують настановний штифт в осьовому положенні в отворі. Вони втягуються натискною кнопкою і при відпусканні пружина стиснення повертає їх у положення блокування. Стопорні собачки не відцентровані по відношенню до Г-подібної ручки.
    Технічне застосування містить значення номінального навантаження для двосторонньої міцності на зріз (міцність на розрив).

    Найменування продукції
    Телефон
    Електронна адреса
    Повідомлення
    Залиште відгук про товар!

    Додаткові аксесуари на окреме замовлення

    Ці вироби так само можуть вас зацікавити
    GN 2344
    GN 2344
    Утримуючі шайби з нержавіючої сталі з вушком/монтажною петлею
    Високоміцна та хімічно стійка нержавіюча сталь AISI 316
    Перегляд
    GN 114.2
    GN 114.2
    Кнопкові установочні пальці з висувними циліндричними фіксаторами
    Штифт оцинковка, стопор та пружина нержавіюча сталь, ручка поліамід
    Перегляд
    GN 114.6
    GN 114.6
    Настановні пальці з нержавіючої сталі з прямокутними фіксаторами
    Нержавіюча сталь
    Перегляд
    GN 113.10
    GN 113.10
    Посилені штифти з кульковими фіксаторами з нержавіючої сталі
    Ручка та кнопка з особливо стійкої нержавіючої сталі AISI 316L, стрижень нержавіюча сталь AISI 303
    Перегляд
    GN 124.2
    GN 124.2
    Установчі штифти з підпружиненими кульковими фіксаторами
    Штифт нержавіюча сталь, ручка поліамід
    Перегляд
    CV-T
    CV-T
    Утримують фіксуючі тросики з посиленим від стирання та ударів, хімічно стійким пластиковим покриттям
    Нержавіюча сталь, поліетилен, різні кріплення
    Перегляд
    GN 5299
    GN 5299
    Карабіни з пружинною защібкою, фіксуючим кільцем/без, загального/морського застосування, навантаження до 120 кг
    Оцинкована/високостійка нержавіюча сталь А4
    Перегляд
    GN 114.11
    GN 114.11
    Сталеві установчі штифти, Г-подібна пластикова ручка, з осьовою фіксацією (стопорна собачка)
    Оцинкована сталь, поліамідна ручка
    Перегляд
    GN 314
    GN 314
    Стопрні штифти з Г-подібною ручкою та контролем доступу
    Нержавіюча сталь, ручка поліамід, замикаючий механізм цинк/нержавіюча сталь
    Перегляд
    GN 1140
    GN 1140
    Утримуючі втулки для штифтів з кульковими фіксаторами
    Нержавіюча сталь, з буртиком/потайною головкою
    Перегляд
    GN 113.9
    GN 113.9
    Штифти з кульковими фіксаторами з нержавіючої сталі
    Ручка та кнопка з особливо стійкої нержавіючої сталі AISI 316L, стрижень нержавіюча сталь AISI 303
    Перегляд
    GN 111.5
    GN 111.5
    Кулькові утримуючі ціпки з кільцями для GN 113.1/113.3/113.4/113.7/113.8/214.2/214.3/214.6/113.5/113.6/114.2/114.3/114.6/124.1/124.2/113.1/ 113.3/113.4/113.7/113.8/214.2/214.3 /214.6
    Нержавіюча сталь
    Перегляд
    GN 114.3
    GN 114.3
    Настановні штифти з осьовою фіксацією (прямокутні фіксатори)
    Нержавіюча сталь, ручка поліамід
    Перегляд
    GN 111.6
    GN 111.6
    Пружинні утримуючі кільця з нержавіючої сталі для GN 113.3/113.4
    Нержавіюча сталь
    Перегляд
    GN 113.7
    GN 113.7
    Центруючі штифти з кульковими фіксаторами Т-подібною ручкою
    Нержавіюча сталь, ручка поліамід
    Перегляд
    GN 113.12
    GN 113.12
    Штифти з Г-подібною ручкою з кульковими фіксаторами із зміцненої нержавіючої сталі
    Нержавіюча сталь, ручка поліамід
    Перегляд
    GN 113.8
    GN 113.8
    Посилені центруючі штифти з кульковими фіксаторами Т-подібною ручкою
    Нержавіюча сталь, ручка поліамід
    Перегляд
    GN 1024
    GN 1024
    Пружинні шплінти для GN 2342/113.3/113.4
    Сталь/нержавіюча сталь
    Перегляд
    GN 113.4
    GN 113.4
    Посилені швидкознімні центрувальні штифти з кульковими фіксаторами
    Нержавіюча сталь, заглиблення для захоплення, паз для знімного кільця/троса
    Перегляд
    GN 111.4
    GN 111.4
    Спіральні утримуючі троси для GN 113.1/113.3/113.4/113.7/113.8/214.2/214.3/214.6/113.5/113.6/114.2/114.3/114.6/124.1/124.2/113.1/ 113.3/113.4/113.7/113.8/214.2/214.3/214.6
    Тросик поліуретан, виведення луджена мідь та кільця нержавіюча сталь
    Перегляд
    CT-S
    CT-S
    Гнучкі кулькові ланцюжки кріплення посилені F до 100 Н
    Технополімер, з двома/одним/без фіксуючих кілець з нержавіючої сталі
    Перегляд
