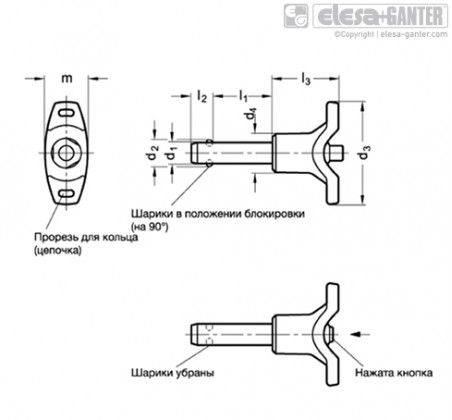

Центруючі штифти з кульковими фіксаторами Т-подібною ручкою GN 113.7
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 113.7 Нержавіюча сталь, ручка поліамід
| Артікул | d1 -0.04/-0.08 | d2 | d3 | d4 | l3 | l2 ±0.2 | m | l1 +0.6 | Установочное отверстие H11 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 113.7-10-20 | 10 | 12 | 48 | 18 | 31 | 9.6 | 20.5 | 20 | 10 | Так |
2162
|
|||
| GN 113.7-10-25 | 10 | 12 | 48 | 18 | 31 | 9.6 | 20.5 | 25 | 10 | Так |
2162
|
|||
| GN 113.7-10-30 | 10 | 12 | 48 | 18 | 31 | 9.6 | 20.5 | 30 | 10 | Так |
2273
|
|||
| GN 113.7-10-35 | 10 | 12 | 48 | 18 | 31 | 9.6 | 20.5 | 35 | 10 | Так |
2273
|
|||
| GN 113.7-10-40 | 10 | 12 | 48 | 18 | 31 | 9.6 | 20.5 | 40 | 10 | Так |
2273
|
|||
| GN 113.7-10-45 | 10 | 12 | 48 | 18 | 31 | 9.6 | 20.5 | 45 | 10 | Так |
2273
|
|||
| GN 113.7-10-50 | 10 | 12 | 48 | 18 | 31 | 9.6 | 20.5 | 50 | 10 | Так |
2273
|
|||
| GN 113.7-10-60 | 10 | 12 | 48 | 18 | 31 | 9.6 | 20.5 | 60 | 10 | Так |
2382
|
|||
| GN 113.7-12-25 | 12 | 14.5 | 58 | 24 | 36.5 | 10.6 | 27.5 | 25 | 12 | Так |
2217
|
|||
| GN 113.7-12-30 | 12 | 14.5 | 58 | 24 | 36.5 | 10.6 | 27.5 | 30 | 12 | Так |
2313
|
|||
| GN 113.7-12-35 | 12 | 14.5 | 58 | 24 | 36.5 | 10.6 | 27.5 | 35 | 12 | Так |
2313
|
|||
| GN 113.7-12-40 | 12 | 14.5 | 58 | 24 | 36.5 | 10.6 | 27.5 | 40 | 12 | Так |
2316
|
|||
| GN 113.7-12-45 | 12 | 14.5 | 58 | 24 | 36.5 | 10.6 | 27.5 | 45 | 12 | Так |
2316
|
|||
| GN 113.7-12-50 | 12 | 14.5 | 58 | 24 | 36.5 | 10.6 | 27.5 | 50 | 12 | Так |
2316
|
|||
| GN 113.7-12-60 | 12 | 14.5 | 58 | 24 | 36.5 | 10.6 | 27.5 | 60 | 12 | Так |
2429
|
|||
| GN 113.7-12-70 | 12 | 14.5 | 58 | 24 | 36.5 | 10.6 | 27.5 | 70 | 12 | Так |
2430
|
|||
| GN 113.7-12-80 | 12 | 14.5 | 58 | 24 | 36.5 | 10.6 | 27.5 | 80 | 12 | Так |
2517
|
|||
| GN 113.7-16-30 | 16 | 19 | 58 | 24 | 36.5 | 14 | 27.5 | 30 | 16 | Так |
3844
|
|||
| GN 113.7-16-35 | 16 | 19 | 58 | 24 | 36.5 | 14 | 27.5 | 35 | 16 | Так |
3844
|
|||
| GN 113.7-16-40 | 16 | 19 | 58 | 24 | 36.5 | 14 | 27.5 | 40 | 16 | Так |
3844
|
|||
| GN 113.7-16-45 | 16 | 19 | 58 | 24 | 36.5 | 14 | 27.5 | 45 | 16 | Так |
3844
|
|||
| GN 113.7-16-50 | 16 | 19 | 58 | 24 | 36.5 | 14 | 27.5 | 50 | 16 | Так |
3844
|
|||
| GN 113.7-16-60 | 16 | 19 | 58 | 24 | 36.5 | 14 | 27.5 | 60 | 16 | Так |
4149
|
|||
| GN 113.7-16-70 | 16 | 19 | 58 | 24 | 36.5 | 14 | 27.5 | 70 | 16 | Так |
4149
|
|||
| GN 113.7-16-80 | 16 | 19 | 58 | 24 | 36.5 | 14 | 27.5 | 80 | 16 | Так |
4398
|
|||
| GN 113.7-5-10 | 5 | 5.5 | 40 | 13.5 | 25 | 6 | 15.5 | 10 | 5 | Так |
1345
|
|||
| GN 113.7-5-15 | 5 | 5.5 | 40 | 13.5 | 25 | 6 | 15.5 | 15 | 5 | Так |
1345
|
|||
| GN 113.7-5-20 | 5 | 5.5 | 40 | 13.5 | 25 | 6 | 15.5 | 20 | 5 | Так |
1345
|
|||
| GN 113.7-5-25 | 5 | 5.5 | 40 | 13.5 | 25 | 6 | 15.5 | 25 | 5 | Так |
1345
|
|||
| GN 113.7-5-30 | 5 | 5.5 | 40 | 13.5 | 25 | 6 | 15.5 | 30 | 5 | Так |
1427
|
|||
| GN 113.7-6-10 | 6 | 7 | 40 | 13.5 | 25 | 7.1 | 15.5 | 10 | 6 | Так |
1352
|
|||
| GN 113.7-6-15 | 6 | 7 | 40 | 13.5 | 25 | 7.1 | 15.5 | 15 | 6 | Так |
1352
|
|||
| GN 113.7-6-20 | 6 | 7 | 40 | 13.5 | 25 | 7.1 | 15.5 | 20 | 6 | Так |
1352
|
|||
| GN 113.7-6-25 | 6 | 7 | 40 | 13.5 | 25 | 7.1 | 15.5 | 25 | 6 | Так |
1352
|
|||
| GN 113.7-6-30 | 6 | 7 | 40 | 13.5 | 25 | 7.1 | 15.5 | 30 | 6 | Так |
1510
|
|||
| GN 113.7-6-35 | 6 | 7 | 40 | 13.5 | 25 | 7.1 | 15.5 | 35 | 6 | Так |
1510
|
|||
| GN 113.7-6-40 | 6 | 7 | 40 | 13.5 | 25 | 7.1 | 15.5 | 40 | 6 | Так |
1510
|
|||
| GN 113.7-6-45 | 6 | 7 | 40 | 13.5 | 25 | 7.1 | 15.5 | 45 | 6 | Так |
1510
|
|||
| GN 113.7-6-50 | 6 | 7 | 40 | 13.5 | 25 | 7.1 | 15.5 | 50 | 6 | Так |
1510
|
|||
| GN 113.7-8-20 | 8 | 9.5 | 48 | 18 | 31 | 8.2 | 20.5 | 20 | 8 | Так |
1468
|
|||
| GN 113.7-8-25 | 8 | 9.5 | 48 | 18 | 31 | 8.2 | 20.5 | 25 | 8 | Так |
1468
|
|||
| GN 113.7-8-30 | 8 | 9.5 | 48 | 18 | 31 | 8.2 | 20.5 | 30 | 8 | Так |
1613
|
|||
| GN 113.7-8-35 | 8 | 9.5 | 48 | 18 | 31 | 8.2 | 20.5 | 35 | 8 | Так |
1613
|
|||
| GN 113.7-8-40 | 8 | 9.5 | 48 | 18 | 31 | 8.2 | 20.5 | 40 | 8 | Так |
1613
|
|||
| GN 113.7-8-45 | 8 | 9.5 | 48 | 18 | 31 | 8.2 | 20.5 | 45 | 8 | Так |
1613
|
|||
| GN 113.7-8-50 | 8 | 9.5 | 48 | 18 | 31 | 8.2 | 20.5 | 50 | 8 | Так |
1613
|
Характеристики
Штифт із нержавіючої сталі AISI 303
Т-подібна ручка
Пластик (поліамід PA)
чорний колір
термостійкість до 80 °C
Кулькові фіксатори
Нержавіюча сталь AISI 420C
пружина
Нержавіюча сталь
Німецький матеріал №14565
особливості та сфери застосування
Штифти з кульковими фіксаторами GN 113.7 з нержавіючої сталі використовуються для швидкої фіксації, з'єднання та блокування різних деталей та заготовок. Стандартні сфери застосування: центрувальні штифти, які повинні часто зніматися і заново встановлюватися.
Після натискання пружинної кнопки обидва кулькові фіксатори будуть розблоковані, а після відпускання – знову заблоковані.
Значення навантаження у наведеній таблиці для дотичного напруги отримані теоретично і є орієнтовними. Вони є обов'язковими рекомендованими значеннями і виключають будь-яку відповідальність. На них не поширюється гарантія якості та виконання умов. Оператор (користувач) повинен визначати в кожному конкретному випадку, чи продукт є придатним для передбачуваного застосування.
