Установчі штифти з підпружиненими кульковими фіксаторами GN 124.2
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

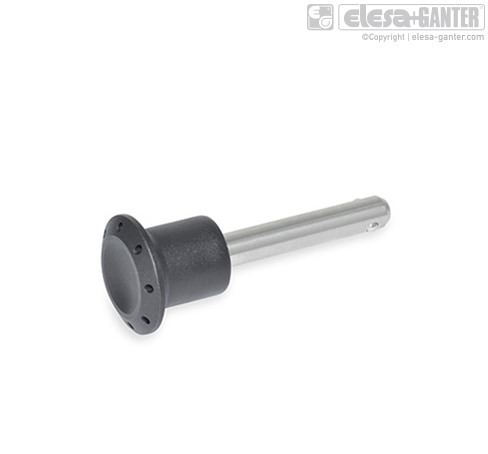

GN 124.2 Штифт нержавіюча сталь, ручка поліамід

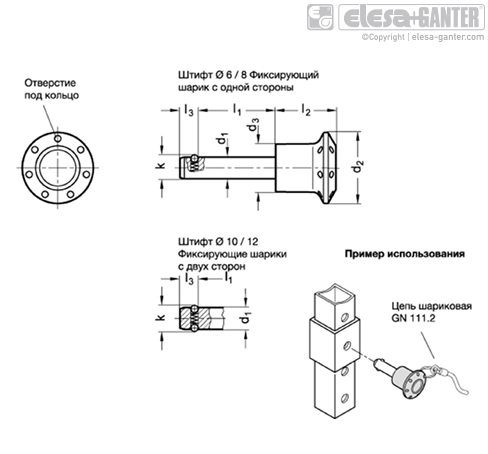

| Артікул | d1 -0.04/-0.08 | d2 | k | l1 | d3 | l2 | l3 | Установочное отверстие | Осевая удерживающаясила в Н ≈ | Навант. в кН ≈Двост. супрот. зсуву по DIN 501 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 124.2-10-15 | 10 | 34 | 12 | 15 | 23 | 28.5 | 8.7 | 10 | 30 | 62 | Так |
1055
|
|||
| GN 124.2-10-20 | 10 | 34 | 12 | 20 | 23 | 28.5 | 8.7 | 10 | 30 | 62 | Так |
1055
|
|||
| GN 124.2-10-25 | 10 | 34 | 12 | 25 | 23 | 28.5 | 8.7 | 10 | 30 | 62 |
Під замовлення
|
1055
|
|||
| GN 124.2-10-30 | 10 | 34 | 12 | 30 | 23 | 28.5 | 8.7 | 10 | 30 | 62 | Так |
1087
|
|||
| GN 124.2-10-50 | 10 | 34 | 12 | 50 | 23 | 28.5 | 8.7 | 10 | 30 | 62 | Так |
1136
|
|||
| GN 124.2-12-20 | 12 | 34 | 14.5 | 20 | 23 | 28.5 | 9.5 | 12 | 32 | 90 |
Під замовлення
|
1187
|
|||
| GN 124.2-12-30 | 12 | 34 | 14.5 | 30 | 23 | 28.5 | 9.5 | 12 | 32 | 90 |
Під замовлення
|
1187
|
|||
| GN 124.2-12-40 | 12 | 34 | 14.5 | 40 | 23 | 28.5 | 9.5 | 12 | 32 | 90 |
Під замовлення
|
1231
|
|||
| GN 124.2-12-50 | 12 | 34 | 14.5 | 50 | 23 | 28.5 | 9.5 | 12 | 32 | 90 | Так |
1275
|
|||
| GN 124.2-6-10 | 6 | 26 | 6.5 | 10 | 17.5 | 22 | 5 | 6 | 8 | 22 | Так |
832
|
|||
| GN 124.2-6-15 | 6 | 26 | 6.5 | 15 | 17.5 | 22 | 5 | 6 | 8 | 22 |
Під замовлення
|
832
|
|||
| GN 124.2-6-20 | 6 | 26 | 6.5 | 20 | 17.5 | 22 | 5 | 6 | 8 | 22 | Так |
832
|
|||
| GN 124.2-6-25 | 6 | 26 | 6.5 | 25 | 17.5 | 22 | 5 | 6 | 8 | 22 | Так |
832
|
|||
| GN 124.2-6-30 | 6 | 26 | 6.5 | 30 | 17.5 | 22 | 5 | 6 | 8 | 22 | Так |
847
|
|||
| GN 124.2-6-50 | 6 | 26 | 6.5 | 50 | 17.5 | 22 | 5 | 6 | 8 | 22 | Так |
864
|
|||
| GN 124.2-8-15 | 8 | 26 | 8.7 | 15 | 17.5 | 22 | 6.3 | 8 | 15 | 40 |
Під замовлення
|
925
|
|||
| GN 124.2-8-20 | 8 | 26 | 8.7 | 20 | 17.5 | 22 | 6.3 | 8 | 15 | 40 |
Під замовлення
|
925
|
|||
| GN 124.2-8-25 | 8 | 26 | 8.7 | 25 | 17.5 | 22 | 6.3 | 8 | 15 | 40 | Так |
925
|
|||
| GN 124.2-8-30 | 8 | 26 | 8.7 | 30 | 17.5 | 22 | 6.3 | 8 | 15 | 40 | Так |
954
|
|||
| GN 124.2-8-50 | 8 | 26 | 8.7 | 50 | 17.5 | 22 | 6.3 | 8 | 15 | 40 | Так |
984
|
Характеристики
Ось
Поворотна ручка
Пластик, технополімер (поліамід ПА)
чорно-сірий колір
термостійкість до 80 °C
Кулька
Нержавіюча сталь AISI 420C
пружина
Нержавіюча сталь AISI 631
особливості та сфери застосування
Штифти з нержавіючої сталі GN 124.2 використовуються для швидкої фіксації, з'єднання і блокування різних затискних і кріпильних систем.
Кульки утримуються на місці лише зусиллям розпірної пружини, тому цей механізм не забезпечує сильної фіксації. Болти легко і швидко монтуються і виймаються з отвору.
Розрахункові значення щодо напруги поперечного перерізу болта отримані теоретично і не дають будь-якої гарантії. На них не поширюється гарантія якості та виконання умов. Оператор (користувач) повинен визначати в кожному конкретному випадку, чи продукт є придатним для передбачуваного застосування.
Дана модель є покращеною версією попередньої моделі настановних штифтів з нержавіючої сталі GN 124.
