Штифти з кульковими фіксаторами для звичайних та особливо важких умов роботи з високими циклічними навантаженнями GN 113.20-P

Друк

GN 113.20-P

Штифти з кульковими фіксаторами для звичайних та особливо важких умов роботи з високими циклічними навантаженнями

Зміцнена нержавіюча сталь AISI 303 / AISI 630, грибоподібна ручка алюміній порошкове покриття

GN 113.20-L

Зміцнена нержавіюча сталь AISI 303 / AISI 630, Г-подібна ручка з алюмінію порошкове покриття

GN 113.20-T

Зміцнена нержавіюча сталь AISI 303 / AISI 630, Т-подібна ручка з алюмінію з порошковим покриттям

Штифти з кульковими фіксаторами для звичайних та особливо важких умов роботи з високими циклічними навантаженнями GN 113.20-P – фото 1

Штифти з кульковими фіксаторами для звичайних та особливо важких умов роботи з високими циклічними навантаженнями GN 113.20-P – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

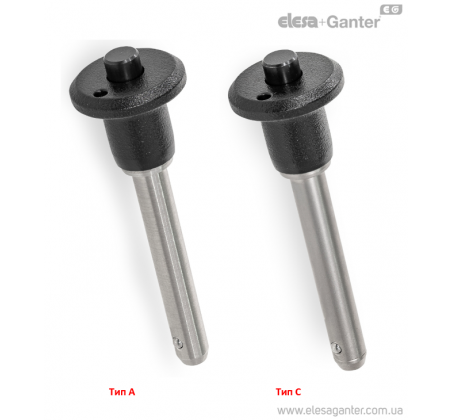

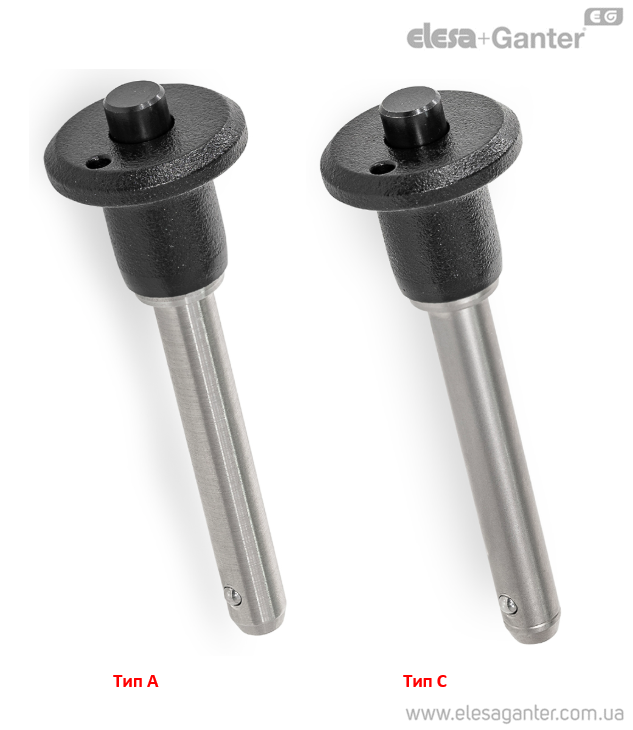

GN 113.20-P Зміцнена нержавіюча сталь AISI 303 / AISI 630, грибоподібна ручка алюміній порошкове покриття

Артікул
Артікул	Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв)	d₁ -₀.₀₄/-₀.₀₈	d₂	d₃	d₄	l₃	l₁ +₀.₆	l₂ ±₁	Установочное отверстие H₁₁	В наявності	Ціна
GN 113.20-10-20-P-A	60	10	12	14.1	25	22.6	20	9.6	10	Під замовлення	2759 грн	Детальніше
GN 113.20-10-20-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 60 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 20 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 2759 грн Під замовлення До кошику
GN 113.20-10-20-P-C	100	10	12	14.1	25	22.6	20	9.6	10	Під замовлення	3445 грн	Детальніше
GN 113.20-10-20-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 100 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 20 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 3445 грн Під замовлення До кошику
GN 113.20-10-25-P-A	60	10	12	14.1	25	22.6	25	9.6	10	Під замовлення	2759 грн	Детальніше
GN 113.20-10-25-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 60 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 25 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 2759 грн Під замовлення До кошику
GN 113.20-10-25-P-C	100	10	12	14.1	25	22.6	25	9.6	10	Під замовлення	3445 грн	Детальніше
GN 113.20-10-25-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 100 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 25 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 3445 грн Під замовлення До кошику
GN 113.20-10-30-P-A	60	10	12	14.1	25	22.6	30	9.6	10	Під замовлення	2893 грн	Детальніше
GN 113.20-10-30-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 60 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 30 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 2893 грн Під замовлення До кошику
GN 113.20-10-30-P-C	100	10	12	14.1	25	22.6	30	9.6	10	Під замовлення	3607 грн	Детальніше
GN 113.20-10-30-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 100 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 30 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 3607 грн Під замовлення До кошику
GN 113.20-10-35-P-A	60	10	12	14.1	25	22.6	35	9.6	10	Під замовлення	2893 грн	Детальніше
GN 113.20-10-35-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 60 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 35 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 2893 грн Під замовлення До кошику
GN 113.20-10-35-P-C	100	10	12	14.1	25	22.6	35	9.6	10	Під замовлення	3607 грн	Детальніше
GN 113.20-10-35-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 100 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 35 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 3607 грн Під замовлення До кошику
GN 113.20-10-40-P-A	60	10	12	14.1	25	22.6	40	9.6	10	Під замовлення	2893 грн	Детальніше
GN 113.20-10-40-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 60 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 40 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 2893 грн Під замовлення До кошику
GN 113.20-10-40-P-C	100	10	12	14.1	25	22.6	40	9.6	10	Під замовлення	3607 грн	Детальніше
GN 113.20-10-40-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 100 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 40 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 3607 грн Під замовлення До кошику
GN 113.20-10-45-P-A	60	10	12	14.1	25	22.6	45	9.6	10	Під замовлення	2893 грн	Детальніше
GN 113.20-10-45-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 60 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 45 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 2893 грн Під замовлення До кошику
GN 113.20-10-45-P-C	100	10	12	14.1	25	22.6	45	9.6	10	Під замовлення	3607 грн	Детальніше
GN 113.20-10-45-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 100 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 45 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 3607 грн Під замовлення До кошику
GN 113.20-10-50-P-A	60	10	12	14.1	25	22.6	50	9.6	10	Під замовлення	2893 грн	Детальніше
GN 113.20-10-50-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 60 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 50 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 2893 грн Під замовлення До кошику
GN 113.20-10-50-P-C	100	10	12	14.1	25	22.6	50	9.6	10	Під замовлення	3607 грн	Детальніше
GN 113.20-10-50-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 100 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 50 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 3607 грн Під замовлення До кошику
GN 113.20-10-60-P-A	60	10	12	14.1	25	22.6	60	9.6	10	Під замовлення	3050 грн	Детальніше
GN 113.20-10-60-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 60 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 60 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 3050 грн Під замовлення До кошику
GN 113.20-10-60-P-C	100	10	12	14.1	25	22.6	60	9.6	10	Під замовлення	3806 грн	Детальніше
GN 113.20-10-60-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 100 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 60 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 3806 грн Під замовлення До кошику
GN 113.20-12-25-P-A	87	12	14.5	17.7	35	27.3	25	10.6	12	Під замовлення	2806 грн	Детальніше
GN 113.20-12-25-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 87 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d<sub>3</sub> 17.7 d₄ 35 l₃ 27.3 l₁ +₀.₆ 25 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 2806 грн Під замовлення До кошику
GN 113.20-12-25-P-C	144	12	14.5	17.7	35	27.3	25	10.6	12	Під замовлення	3509 грн	Детальніше
GN 113.20-12-25-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 144 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d<sub>3</sub> 17.7 d₄ 35 l₃ 27.3 l₁ +₀.₆ 25 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 3509 грн Під замовлення До кошику
GN 113.20-12-30-P-A	87	12	14.5	17.7	35	27.3	30	10.6	12	Під замовлення	2941 грн	Детальніше
GN 113.20-12-30-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 87 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d<sub>3</sub> 17.7 d₄ 35 l₃ 27.3 l₁ +₀.₆ 30 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 2941 грн Під замовлення До кошику
GN 113.20-12-30-P-C	144	12	14.5	17.7	35	27.3	30	10.6	12	Під замовлення	3695 грн	Детальніше
GN 113.20-12-30-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 144 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d<sub>3</sub> 17.7 d₄ 35 l₃ 27.3 l₁ +₀.₆ 30 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 3695 грн Під замовлення До кошику
GN 113.20-12-35-P-A	87	12	14.5	17.7	35	27.3	35	10.6	12	Під замовлення	2941 грн	Детальніше
GN 113.20-12-35-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 87 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d<sub>3</sub> 17.7 d₄ 35 l₃ 27.3 l₁ +₀.₆ 35 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 2941 грн Під замовлення До кошику
GN 113.20-12-35-P-C	144	12	14.5	17.7	35	27.3	35	10.6	12	Під замовлення	3695 грн	Детальніше
GN 113.20-12-35-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 144 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d<sub>3</sub> 17.7 d₄ 35 l₃ 27.3 l₁ +₀.₆ 35 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 3695 грн Під замовлення До кошику
GN 113.20-12-40-P-A	87	12	14.5	17.7	35	27.3	40	10.6	12	Під замовлення	2941 грн	Детальніше
GN 113.20-12-40-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 87 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d<sub>3</sub> 17.7 d₄ 35 l₃ 27.3 l₁ +₀.₆ 40 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 2941 грн Під замовлення До кошику
GN 113.20-12-40-P-C	144	12	14.5	17.7	35	27.3	40	10.6	12	Під замовлення	3695 грн	Детальніше
GN 113.20-12-40-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 144 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d<sub>3</sub> 17.7 d₄ 35 l₃ 27.3 l₁ +₀.₆ 40 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 3695 грн Під замовлення До кошику
GN 113.20-12-45-P-A	87	12	14.5	17.7	35	27.3	45	10.6	12	Під замовлення	2941 грн	Детальніше
GN 113.20-12-45-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 87 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d<sub>3</sub> 17.7 d₄ 35 l₃ 27.3 l₁ +₀.₆ 45 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 2941 грн Під замовлення До кошику
GN 113.20-12-45-P-C	144	12	14.5	17.7	35	27.3	45	10.6	12	Під замовлення	3695 грн	Детальніше
GN 113.20-12-45-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 144 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d<sub>3</sub> 17.7 d₄ 35 l₃ 27.3 l₁ +₀.₆ 45 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 3695 грн Під замовлення До кошику
GN 113.20-12-50-P-A	87	12	14.5	17.7	35	27.3	50	10.6	12	Під замовлення	2941 грн	Детальніше
GN 113.20-12-50-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 87 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d<sub>3</sub> 17.7 d₄ 35 l₃ 27.3 l₁ +₀.₆ 50 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 2941 грн Під замовлення До кошику
GN 113.20-12-50-P-C	144	12	14.5	17.7	35	27.3	50	10.6	12	Під замовлення	3695 грн	Детальніше
GN 113.20-12-50-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 144 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d<sub>3</sub> 17.7 d₄ 35 l₃ 27.3 l₁ +₀.₆ 50 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 3695 грн Під замовлення До кошику
GN 113.20-12-60-P-A	87	12	14.5	17.7	35	27.3	60	10.6	12	Під замовлення	3087 грн	Детальніше
GN 113.20-12-60-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 87 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d<sub>3</sub> 17.7 d₄ 35 l₃ 27.3 l₁ +₀.₆ 60 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 3087 грн Під замовлення До кошику
GN 113.20-12-60-P-C	144	12	14.5	17.7	35	27.3	60	10.6	12	Під замовлення	3855 грн	Детальніше
GN 113.20-12-60-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 144 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d<sub>3</sub> 17.7 d₄ 35 l₃ 27.3 l₁ +₀.₆ 60 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 3855 грн Під замовлення До кошику
GN 113.20-12-70-P-A	87	12	14.5	17.7	35	27.3	70	10.6	12	Під замовлення	3087 грн	Детальніше
GN 113.20-12-70-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 87 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d<sub>3</sub> 17.7 d₄ 35 l₃ 27.3 l₁ +₀.₆ 70 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 3087 грн Під замовлення До кошику
GN 113.20-12-70-P-C	144	12	14.5	17.7	35	27.3	70	10.6	12	Під замовлення	3855 грн	Детальніше
GN 113.20-12-70-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 144 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d<sub>3</sub> 17.7 d₄ 35 l₃ 27.3 l₁ +₀.₆ 70 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 3855 грн Під замовлення До кошику
GN 113.20-12-80-P-A	87	12	14.5	17.7	35	27.3	80	10.6	12	Під замовлення	3215 грн	Детальніше
GN 113.20-12-80-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 87 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d<sub>3</sub> 17.7 d₄ 35 l₃ 27.3 l₁ +₀.₆ 80 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 3215 грн Під замовлення До кошику
GN 113.20-12-80-P-C	144	12	14.5	17.7	35	27.3	80	10.6	12	Під замовлення	4030 грн	Детальніше
GN 113.20-12-80-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 144 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d<sub>3</sub> 17.7 d₄ 35 l₃ 27.3 l₁ +₀.₆ 80 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 4030 грн Під замовлення До кошику
GN 113.20-5-10-P-A	14	5	5.5	11.3	20	17.6	10	6	5	Під замовлення	1698 грн	Детальніше
GN 113.20-5-10-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 14 d₁ -₀.₀₄/-₀.₀₈ 5 d₂ 5.5 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 10 l₂ ±₁ 6 Установочное отверстие H₁₁ 5 1698 грн Під замовлення До кошику
GN 113.20-5-10-P-C	24	5	5.5	11.3	20	17.6	10	6	5	Під замовлення	2129 грн	Детальніше
GN 113.20-5-10-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 24 d₁ -₀.₀₄/-₀.₀₈ 5 d₂ 5.5 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 10 l₂ ±₁ 6 Установочное отверстие H₁₁ 5 2129 грн Під замовлення До кошику
GN 113.20-5-15-P-A	14	5	5.5	11.3	20	17.6	15	6	5	Під замовлення	1698 грн	Детальніше
GN 113.20-5-15-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 14 d₁ -₀.₀₄/-₀.₀₈ 5 d₂ 5.5 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 15 l₂ ±₁ 6 Установочное отверстие H₁₁ 5 1698 грн Під замовлення До кошику
GN 113.20-5-15-P-C	24	5	5.5	11.3	20	17.6	15	6	5	Під замовлення	2129 грн	Детальніше
GN 113.20-5-15-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 24 d₁ -₀.₀₄/-₀.₀₈ 5 d₂ 5.5 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 15 l₂ ±₁ 6 Установочное отверстие H₁₁ 5 2129 грн Під замовлення До кошику
GN 113.20-5-20-P-A	14	5	5.5	11.3	20	17.6	20	6	5	Під замовлення	1699 грн	Детальніше
GN 113.20-5-20-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 14 d₁ -₀.₀₄/-₀.₀₈ 5 d₂ 5.5 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 20 l₂ ±₁ 6 Установочное отверстие H₁₁ 5 1699 грн Під замовлення До кошику
GN 113.20-5-20-P-C	24	5	5.5	11.3	20	17.6	20	6	5	Під замовлення	2129 грн	Детальніше
GN 113.20-5-20-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 24 d₁ -₀.₀₄/-₀.₀₈ 5 d₂ 5.5 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 20 l₂ ±₁ 6 Установочное отверстие H₁₁ 5 2129 грн Під замовлення До кошику
GN 113.20-5-25-P-A	14	5	5.5	11.3	20	17.6	25	6	5	Під замовлення	1699 грн	Детальніше
GN 113.20-5-25-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 14 d₁ -₀.₀₄/-₀.₀₈ 5 d₂ 5.5 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 25 l₂ ±₁ 6 Установочное отверстие H₁₁ 5 1699 грн Під замовлення До кошику
GN 113.20-5-25-P-C	24	5	5.5	11.3	20	17.6	25	6	5	Під замовлення	2129 грн	Детальніше
GN 113.20-5-25-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 24 d₁ -₀.₀₄/-₀.₀₈ 5 d₂ 5.5 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 25 l₂ ±₁ 6 Установочное отверстие H₁₁ 5 2129 грн Під замовлення До кошику
GN 113.20-5-30-P-A	14	5	5.5	11.3	20	17.6	30	6	5	Під замовлення	1802 грн	Детальніше
GN 113.20-5-30-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 14 d₁ -₀.₀₄/-₀.₀₈ 5 d₂ 5.5 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 30 l₂ ±₁ 6 Установочное отверстие H₁₁ 5 1802 грн Під замовлення До кошику
GN 113.20-5-30-P-C	24	5	5.5	11.3	20	17.6	30	6	5	Під замовлення	2257 грн	Детальніше
GN 113.20-5-30-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 24 d₁ -₀.₀₄/-₀.₀₈ 5 d₂ 5.5 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 30 l₂ ±₁ 6 Установочное отверстие H₁₁ 5 2257 грн Під замовлення До кошику
GN 113.20-6-10-P-A	21	6	7	11.3	20	17.6	10	7	6	Під замовлення	1710 грн	Детальніше
GN 113.20-6-10-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 21 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 10 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 1710 грн Під замовлення До кошику
GN 113.20-6-10-P-C	35	6	7	11.3	20	17.6	10	7	6	Під замовлення	2129 грн	Детальніше
GN 113.20-6-10-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 35 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 10 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 2129 грн Під замовлення До кошику
GN 113.20-6-15-P-A	21	6	7	11.3	20	17.6	15	7	6	Під замовлення	1710 грн	Детальніше
GN 113.20-6-15-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 21 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 15 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 1710 грн Під замовлення До кошику
GN 113.20-6-15-P-C	35	6	7	11.3	20	17.6	15	7	6	Під замовлення	2129 грн	Детальніше
GN 113.20-6-15-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 35 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 15 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 2129 грн Під замовлення До кошику
GN 113.20-6-20-P-A	21	6	7	11.3	20	17.6	20	7	6	Під замовлення	1710 грн	Детальніше
GN 113.20-6-20-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 21 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 20 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 1710 грн Під замовлення До кошику
GN 113.20-6-20-P-C	35	6	7	11.3	20	17.6	20	7	6	Під замовлення	2129 грн	Детальніше
GN 113.20-6-20-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 35 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 20 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 2129 грн Під замовлення До кошику
GN 113.20-6-25-P-A	21	6	7	11.3	20	17.6	25	7	6	Під замовлення	1710 грн	Детальніше
GN 113.20-6-25-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 21 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 25 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 1710 грн Під замовлення До кошику
GN 113.20-6-25-P-C	35	6	7	11.3	20	17.6	25	7	6	Під замовлення	2129 грн	Детальніше
GN 113.20-6-25-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 35 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 25 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 2129 грн Під замовлення До кошику
GN 113.20-6-30-P-A	21	6	7	11.3	20	17.6	30	7	6	Під замовлення	1802 грн	Детальніше
GN 113.20-6-30-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 21 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 30 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 1802 грн Під замовлення До кошику
GN 113.20-6-30-P-C	35	6	7	11.3	20	17.6	30	7	6	Під замовлення	2257 грн	Детальніше
GN 113.20-6-30-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 35 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 30 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 2257 грн Під замовлення До кошику
GN 113.20-6-35-P-A	21	6	7	11.3	20	17.6	35	7	6	Під замовлення	1802 грн	Детальніше
GN 113.20-6-35-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 21 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 35 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 1802 грн Під замовлення До кошику
GN 113.20-6-35-P-C	35	6	7	11.3	20	17.6	35	7	6	Під замовлення	2257 грн	Детальніше
GN 113.20-6-35-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 35 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 35 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 2257 грн Під замовлення До кошику
GN 113.20-6-40-P-A	21	6	7	11.3	20	17.6	40	7	6	Під замовлення	1802 грн	Детальніше
GN 113.20-6-40-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 21 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 40 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 1802 грн Під замовлення До кошику
GN 113.20-6-40-P-C	35	6	7	11.3	20	17.6	40	7	6	Під замовлення	2257 грн	Детальніше
GN 113.20-6-40-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 35 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 40 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 2257 грн Під замовлення До кошику
GN 113.20-6-45-P-A	21	6	7	11.3	20	17.6	45	7	6	Під замовлення	1802 грн	Детальніше
GN 113.20-6-45-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 21 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 45 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 1802 грн Під замовлення До кошику
GN 113.20-6-45-P-C	35	6	7	11.3	20	17.6	45	7	6	Під замовлення	2257 грн	Детальніше
GN 113.20-6-45-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 35 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 45 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 2257 грн Під замовлення До кошику
GN 113.20-6-50-P-A	21	6	7	11.3	20	17.6	50	7	6	Під замовлення	1802 грн	Детальніше
GN 113.20-6-50-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 21 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 50 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 1802 грн Під замовлення До кошику
GN 113.20-6-50-P-C	35	6	7	11.3	20	17.6	50	7	6	Під замовлення	2263 грн	Детальніше
GN 113.20-6-50-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 35 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d<sub>3</sub> 11.3 d₄ 20 l₃ 17.6 l₁ +₀.₆ 50 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 2263 грн Під замовлення До кошику
GN 113.20-8-20-P-A	38	8	9.5	14.1	25	22.6	20	8.2	8	Під замовлення	1862 грн	Детальніше
GN 113.20-8-20-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 38 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 20 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 1862 грн Під замовлення До кошику
GN 113.20-8-20-P-C	63	8	9.5	14.1	25	22.6	20	8.2	8	Під замовлення	2344 грн	Детальніше
GN 113.20-8-20-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 63 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 20 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 2344 грн Під замовлення До кошику
GN 113.20-8-25-P-A	38	8	9.5	14.1	25	22.6	25	8.2	8	Під замовлення	1862 грн	Детальніше
GN 113.20-8-25-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 38 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 25 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 1862 грн Під замовлення До кошику
GN 113.20-8-25-P-C	63	8	9.5	14.1	25	22.6	25	8.2	8	Під замовлення	2344 грн	Детальніше
GN 113.20-8-25-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 63 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 25 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 2344 грн Під замовлення До кошику
GN 113.20-8-30-P-A	38	8	9.5	14.1	25	22.6	30	8.2	8	Під замовлення	1990 грн	Детальніше
GN 113.20-8-30-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 38 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 30 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 1990 грн Під замовлення До кошику
GN 113.20-8-30-P-C	63	8	9.5	14.1	25	22.6	30	8.2	8	Під замовлення	2474 грн	Детальніше
GN 113.20-8-30-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 63 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 30 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 2474 грн Під замовлення До кошику
GN 113.20-8-35-P-A	38	8	9.5	14.1	25	22.6	35	8.2	8	Під замовлення	1990 грн	Детальніше
GN 113.20-8-35-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 38 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 35 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 1990 грн Під замовлення До кошику
GN 113.20-8-35-P-C	63	8	9.5	14.1	25	22.6	35	8.2	8	Під замовлення	2474 грн	Детальніше
GN 113.20-8-35-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 63 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 35 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 2474 грн Під замовлення До кошику
GN 113.20-8-40-P-A	38	8	9.5	14.1	25	22.6	40	8.2	8	Під замовлення	1990 грн	Детальніше
GN 113.20-8-40-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 38 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 40 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 1990 грн Під замовлення До кошику
GN 113.20-8-40-P-C	63	8	9.5	14.1	25	22.6	40	8.2	8	Під замовлення	2474 грн	Детальніше
GN 113.20-8-40-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 63 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 40 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 2474 грн Під замовлення До кошику
GN 113.20-8-45-P-A	38	8	9.5	14.1	25	22.6	45	8.2	8	Під замовлення	1990 грн	Детальніше
GN 113.20-8-45-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 38 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 45 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 1990 грн Під замовлення До кошику
GN 113.20-8-45-P-C	63	8	9.5	14.1	25	22.6	45	8.2	8	Під замовлення	2474 грн	Детальніше
GN 113.20-8-45-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 63 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 45 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 2474 грн Під замовлення До кошику
GN 113.20-8-50-P-A	38	8	9.5	14.1	25	22.6	50	8.2	8	Під замовлення	1990 грн	Детальніше
GN 113.20-8-50-P-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 38 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 50 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 1990 грн Під замовлення До кошику
GN 113.20-8-50-P-C	63	8	9.5	14.1	25	22.6	50	8.2	8	Під замовлення	2474 грн	Детальніше
GN 113.20-8-50-P-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 63 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d<sub>3</sub> 14.1 d₄ 25 l₃ 22.6 l₁ +₀.₆ 50 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 2474 грн Під замовлення До кошику

Характеристики

Типи

Тип P: з грибоподібною ручкою

Штифт

Нержавіюча сталь AISI 303 A
Нержавіюча сталь AISI 630 C

Дисперсно-зміцнений

Кульки

Нержавіюча сталь AISI 420C

Ручка

Алюміній

З пластиковим покриттям

Чорний колір, RAL 9005, текстуроване оздоблення

Натискна пружина

Нержавіюча сталь AISI 631

Робоча температура від -30 до +150 °C

особливості та сфери застосування

Штифти з кульковими фіксаторами GN 113.20 застосовуються для швидкого кріплення, з'єднання та фіксації різних деталей та заготовок. Типова сфера застосування – настановні штифти, які часто необхідно демонтувати та встановлювати знову.

При натисканні пружної кнопки обидві кулі будуть розблоковані, а після відпускання знову заблоковані.

Загартований штифт версії виконання C має високу зносостійкість і міцність на розтягування, що робить його придатним для областей застосування, де використовуються важкі елементи.

Технічне застосування містить значення вантажопідйомності для двостороннього опору зрізу (міцність на розрив).

Вантажопідйомність штифтів з кульковими фіксаторами / настановних штифтів

Інформація

Значення вантажопідйомності, зазначені в таблиці для двостороннього опору зрізу (міцність на розрив), розраховані або визначені теоретичним шляхом на основі стандарту DIN 50141.

При цьому поперечний переріз болта S, що знаходиться під загрозою, згідно з найближчою схемою враховувалося як дві площини зрізу до розриву.

Наведені докладні дані щодо допустимого навантаження є необов'язковими, орієнтовними значеннями, які не передбачають будь-якої відповідальності. Вони не спричиняють виникнення гарантійних зобов'язань, оскільки можуть змінюватись в залежності від експлуатаційних умов.

Користувачі повинні самостійно оцінювати придатність виробів для передбачуваного використання. Умови навколишнього середовища можуть вплинути на ці значення.

При проектуванні має враховуватись відповідний коефіцієнт безпеки.

Вантажопідйомність F в кН ≈ двосторонній опір зсуву згідно з DIN 50141 (міцність на розрив)

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 113.20.pdf

Залиште відгук про товар!

Типи:

А – нержавіюча сталь AISI 303 (для стандартного застосування)
С - нержавіюча сталь AISI 630 (для важких умов експлуатації, високих та змінних навантажень)

Додаткові аксесуари на окреме замовлення

Ці вироби так само можуть вас зацікавити

GN 111.3

Утримуючі кільця для GN 113.1/113.3/113.4/113.7/113.8/214.2/214.3/214.6/113.5/113.6/114.2/114.3/114.6/124.1/124.2/113.1/ 113.3/113.4/113.7/113.8/214.2/214.3/214.6

Нержавіюча сталь

Необхідні (технічні) файли cookie	Обов'язково
Аналітичні та експлуатаційні файли cookie	Згоден Не згоден
