Штифти з кульковими фіксаторами для звичайних та особливо важких умов роботи з високими циклічними навантаженнями GN 113.20-L

Друк

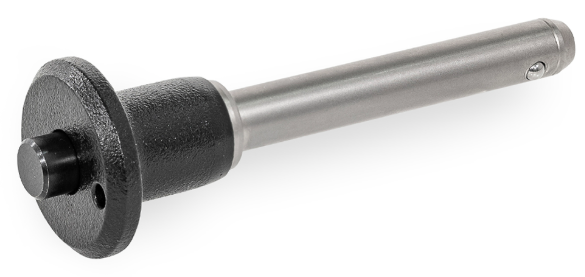

GN 113.20-P

Штифти з кульковими фіксаторами для звичайних та особливо важких умов роботи з високими циклічними навантаженнями

Зміцнена нержавіюча сталь AISI 303 / AISI 630, грибоподібна ручка алюміній порошкове покриття

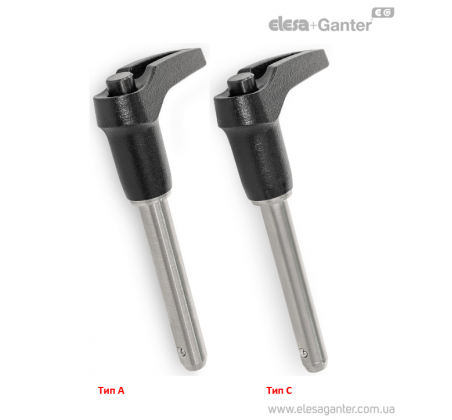

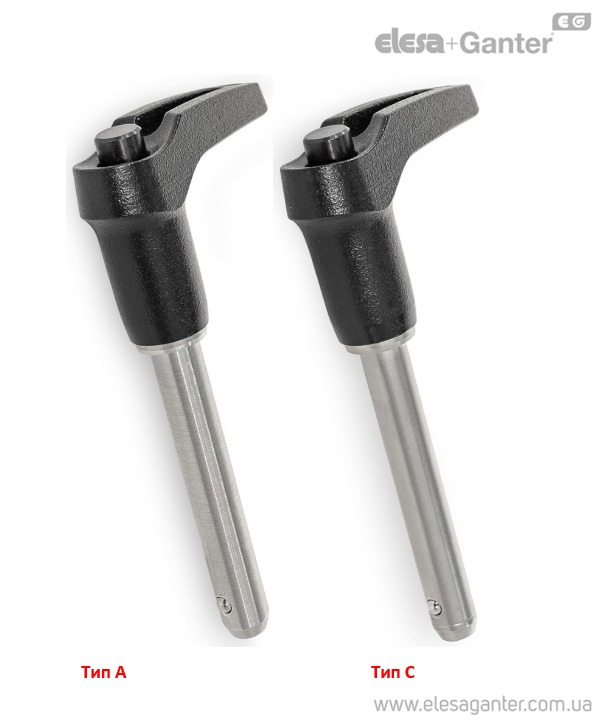

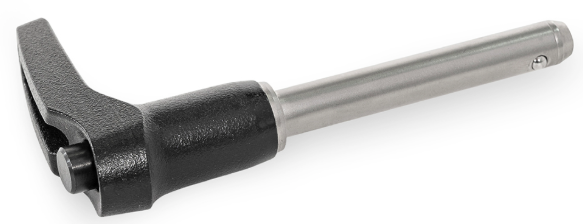

GN 113.20-L

Зміцнена нержавіюча сталь AISI 303 / AISI 630, Г-подібна ручка з алюмінію порошкове покриття

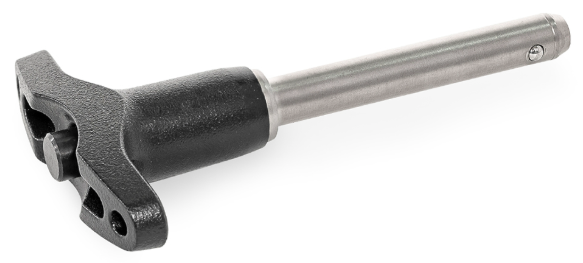

GN 113.20-T

Зміцнена нержавіюча сталь AISI 303 / AISI 630, Т-подібна ручка з алюмінію з порошковим покриттям

Штифти з кульковими фіксаторами для звичайних та особливо важких умов роботи з високими циклічними навантаженнями GN 113.20-L – фото 1

Штифти з кульковими фіксаторами для звичайних та особливо важких умов роботи з високими циклічними навантаженнями GN 113.20-L – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 113.20-L Зміцнена нержавіюча сталь AISI 303 / AISI 630, Г-подібна ручка з алюмінію порошкове покриття

Артікул

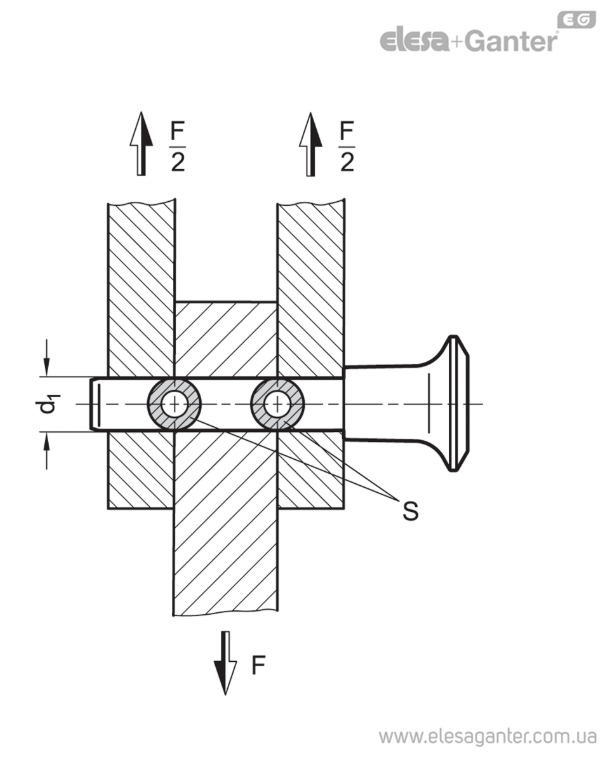

Артікул	Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв)	d₁ -₀.₀₄/-₀.₀₈	d₂	d₃	l₃	l₄	l₅	l₁ +₀.₆	l₂ ±₁	Установочное отверстие H₁₁	В наявності	Ціна
GN 113.20-10-20-L-A	60	10	12	14.7	35.1	49.7	15.8	20	9.6	10	Під замовлення	2705 грн	Детальніше
GN 113.20-10-20-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 60 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 20 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 2705 грн Під замовлення До кошику
GN 113.20-10-20-L-C	100	10	12	14.7	35.1	49.7	15.8	20	9.6	10	Під замовлення	3377 грн	Детальніше
GN 113.20-10-20-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 100 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 20 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 3377 грн Під замовлення До кошику
GN 113.20-10-25-L-A	60	10	12	14.7	35.1	49.7	15.8	25	9.6	10	Під замовлення	2705 грн	Детальніше
GN 113.20-10-25-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 60 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 25 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 2705 грн Під замовлення До кошику
GN 113.20-10-25-L-C	100	10	12	14.7	35.1	49.7	15.8	25	9.6	10	Під замовлення	3377 грн	Детальніше
GN 113.20-10-25-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 100 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 25 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 3377 грн Під замовлення До кошику
GN 113.20-10-30-L-A	60	10	12	14.7	35.1	49.7	15.8	30	9.6	10	Під замовлення	2836 грн	Детальніше
GN 113.20-10-30-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 60 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 30 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 2836 грн Під замовлення До кошику
GN 113.20-10-30-L-C	100	10	12	14.7	35.1	49.7	15.8	30	9.6	10	Під замовлення	3536 грн	Детальніше
GN 113.20-10-30-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 100 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 30 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 3536 грн Під замовлення До кошику
GN 113.20-10-35-L-A	60	10	12	14.7	35.1	49.7	15.8	35	9.6	10	Під замовлення	2836 грн	Детальніше
GN 113.20-10-35-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 60 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 35 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 2836 грн Під замовлення До кошику
GN 113.20-10-35-L-C	100	10	12	14.7	35.1	49.7	15.8	35	9.6	10	Під замовлення	3536 грн	Детальніше
GN 113.20-10-35-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 100 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 35 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 3536 грн Під замовлення До кошику
GN 113.20-10-40-L-A	60	10	12	14.7	35.1	49.7	15.8	40	9.6	10	Під замовлення	2836 грн	Детальніше
GN 113.20-10-40-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 60 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 40 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 2836 грн Під замовлення До кошику
GN 113.20-10-40-L-C	100	10	12	14.7	35.1	49.7	15.8	40	9.6	10	Під замовлення	3536 грн	Детальніше
GN 113.20-10-40-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 100 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 40 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 3536 грн Під замовлення До кошику
GN 113.20-10-45-L-A	60	10	12	14.7	35.1	49.7	15.8	45	9.6	10	Під замовлення	2837 грн	Детальніше
GN 113.20-10-45-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 60 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 45 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 2837 грн Під замовлення До кошику
GN 113.20-10-45-L-C	100	10	12	14.7	35.1	49.7	15.8	45	9.6	10	Під замовлення	3536 грн	Детальніше
GN 113.20-10-45-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 100 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 45 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 3536 грн Під замовлення До кошику
GN 113.20-10-50-L-A	60	10	12	14.7	35.1	49.7	15.8	50	9.6	10	Під замовлення	2837 грн	Детальніше
GN 113.20-10-50-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 60 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 50 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 2837 грн Під замовлення До кошику
GN 113.20-10-50-L-C	100	10	12	14.7	35.1	49.7	15.8	50	9.6	10	Під замовлення	3536 грн	Детальніше
GN 113.20-10-50-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 100 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 50 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 3536 грн Під замовлення До кошику
GN 113.20-10-60-L-A	60	10	12	14.7	35.1	49.7	15.8	60	9.6	10	Під замовлення	2990 грн	Детальніше
GN 113.20-10-60-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 60 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 60 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 2990 грн Під замовлення До кошику
GN 113.20-10-60-L-C	100	10	12	14.7	35.1	49.7	15.8	60	9.6	10	Під замовлення	3731 грн	Детальніше
GN 113.20-10-60-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 100 d₁ -₀.₀₄/-₀.₀₈ 10 d₂ 12 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 60 l₂ ±₁ 9.6 Установочное отверстие H₁₁ 10 3731 грн Під замовлення До кошику
GN 113.20-12-25-L-A	87	12	14.5	18.2	34.4	57.1	20.2	25	10.6	12	Під замовлення	2751 грн	Детальніше
GN 113.20-12-25-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 87 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d₃ 18.2 l₃ 34.4 l₄ 57.1 l₅ 20.2 l₁ +₀.₆ 25 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 2751 грн Під замовлення До кошику
GN 113.20-12-25-L-C	144	12	14.5	18.2	34.4	57.1	20.2	25	10.6	12	Під замовлення	3440 грн	Детальніше
GN 113.20-12-25-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 144 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d₃ 18.2 l₃ 34.4 l₄ 57.1 l₅ 20.2 l₁ +₀.₆ 25 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 3440 грн Під замовлення До кошику
GN 113.20-12-30-L-A	87	12	14.5	18.2	34.4	57.1	20.2	30	10.6	12	Під замовлення	2883 грн	Детальніше
GN 113.20-12-30-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 87 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d₃ 18.2 l₃ 34.4 l₄ 57.1 l₅ 20.2 l₁ +₀.₆ 30 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 2883 грн Під замовлення До кошику
GN 113.20-12-30-L-C	144	12	14.5	18.2	34.4	57.1	20.2	30	10.6	12	Під замовлення	3623 грн	Детальніше
GN 113.20-12-30-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 144 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d₃ 18.2 l₃ 34.4 l₄ 57.1 l₅ 20.2 l₁ +₀.₆ 30 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 3623 грн Під замовлення До кошику
GN 113.20-12-35-L-A	87	12	14.5	18.2	34.4	57.1	20.2	35	10.6	12	Під замовлення	2883 грн	Детальніше
GN 113.20-12-35-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 87 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d₃ 18.2 l₃ 34.4 l₄ 57.1 l₅ 20.2 l₁ +₀.₆ 35 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 2883 грн Під замовлення До кошику
GN 113.20-12-35-L-C	144	12	14.5	18.2	34.4	57.1	20.2	35	10.6	12	Під замовлення	3623 грн	Детальніше
GN 113.20-12-35-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 144 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d₃ 18.2 l₃ 34.4 l₄ 57.1 l₅ 20.2 l₁ +₀.₆ 35 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 3623 грн Під замовлення До кошику
GN 113.20-12-40-L-A	87	12	14.5	18.2	34.4	57.1	20.2	40	10.6	12	Під замовлення	2883 грн	Детальніше
GN 113.20-12-40-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 87 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d₃ 18.2 l₃ 34.4 l₄ 57.1 l₅ 20.2 l₁ +₀.₆ 40 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 2883 грн Під замовлення До кошику
GN 113.20-12-40-L-C	144	12	14.5	18.2	34.4	57.1	20.2	40	10.6	12	Під замовлення	3623 грн	Детальніше
GN 113.20-12-40-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 144 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d₃ 18.2 l₃ 34.4 l₄ 57.1 l₅ 20.2 l₁ +₀.₆ 40 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 3623 грн Під замовлення До кошику
GN 113.20-12-45-L-A	87	12	14.5	18.2	34.4	57.1	20.2	45	10.6	12	Під замовлення	2883 грн	Детальніше
GN 113.20-12-45-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 87 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d₃ 18.2 l₃ 34.4 l₄ 57.1 l₅ 20.2 l₁ +₀.₆ 45 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 2883 грн Під замовлення До кошику
GN 113.20-12-45-L-C	144	12	14.5	18.2	34.4	57.1	20.2	45	10.6	12	Під замовлення	3623 грн	Детальніше
GN 113.20-12-45-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 144 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d₃ 18.2 l₃ 34.4 l₄ 57.1 l₅ 20.2 l₁ +₀.₆ 45 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 3623 грн Під замовлення До кошику
GN 113.20-12-50-L-A	87	12	14.5	18.2	34.4	57.1	20.2	50	10.6	12	Під замовлення	2883 грн	Детальніше
GN 113.20-12-50-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 87 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d₃ 18.2 l₃ 34.4 l₄ 57.1 l₅ 20.2 l₁ +₀.₆ 50 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 2883 грн Під замовлення До кошику
GN 113.20-12-50-L-C	144	12	14.5	18.2	34.4	57.1	20.2	50	10.6	12	Під замовлення	3623 грн	Детальніше
GN 113.20-12-50-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 144 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d₃ 18.2 l₃ 34.4 l₄ 57.1 l₅ 20.2 l₁ +₀.₆ 50 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 3623 грн Під замовлення До кошику
GN 113.20-12-60-L-A	87	12	14.5	18.2	34.4	57.1	20.2	60	10.6	12	Під замовлення	3026 грн	Детальніше
GN 113.20-12-60-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 87 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d₃ 18.2 l₃ 34.4 l₄ 57.1 l₅ 20.2 l₁ +₀.₆ 60 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 3026 грн Під замовлення До кошику
GN 113.20-12-60-L-C	144	12	14.5	18.2	34.4	57.1	20.2	60	10.6	12	Під замовлення	3779 грн	Детальніше
GN 113.20-12-60-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 144 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d₃ 18.2 l₃ 34.4 l₄ 57.1 l₅ 20.2 l₁ +₀.₆ 60 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 3779 грн Під замовлення До кошику
GN 113.20-12-70-L-A	87	12	14.5	18.2	34.4	57.1	20.2	70	10.6	12	Під замовлення	3026 грн	Детальніше
GN 113.20-12-70-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 87 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d₃ 18.2 l₃ 34.4 l₄ 57.1 l₅ 20.2 l₁ +₀.₆ 70 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 3026 грн Під замовлення До кошику
GN 113.20-12-70-L-C	144	12	14.5	18.2	34.4	57.1	20.2	70	10.6	12	Під замовлення	3779 грн	Детальніше
GN 113.20-12-70-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 144 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d₃ 18.2 l₃ 34.4 l₄ 57.1 l₅ 20.2 l₁ +₀.₆ 70 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 3779 грн Під замовлення До кошику
GN 113.20-12-80-L-A	87	12	14.5	18.2	34.4	57.1	20.2	80	10.6	12	Під замовлення	3152 грн	Детальніше
GN 113.20-12-80-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 87 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d₃ 18.2 l₃ 34.4 l₄ 57.1 l₅ 20.2 l₁ +₀.₆ 80 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 3152 грн Під замовлення До кошику
GN 113.20-12-80-L-C	144	12	14.5	18.2	34.4	57.1	20.2	80	10.6	12	Під замовлення	3951 грн	Детальніше
GN 113.20-12-80-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 144 d₁ -₀.₀₄/-₀.₀₈ 12 d₂ 14.5 d₃ 18.2 l₃ 34.4 l₄ 57.1 l₅ 20.2 l₁ +₀.₆ 80 l₂ ±₁ 10.6 Установочное отверстие H₁₁ 12 3951 грн Під замовлення До кошику
GN 113.20-5-10-L-A	14	5	5.5	11.8	31	43.8	12.6	10	6	5	Під замовлення	1666 грн	Детальніше
GN 113.20-5-10-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 14 d₁ -₀.₀₄/-₀.₀₈ 5 d₂ 5.5 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 10 l₂ ±₁ 6 Установочное отверстие H₁₁ 5 1666 грн Під замовлення До кошику
GN 113.20-5-10-L-C	24	5	5.5	11.8	31	43.8	12.6	10	6	5	Під замовлення	2087 грн	Детальніше
GN 113.20-5-10-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 24 d₁ -₀.₀₄/-₀.₀₈ 5 d₂ 5.5 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 10 l₂ ±₁ 6 Установочное отверстие H₁₁ 5 2087 грн Під замовлення До кошику
GN 113.20-5-15-L-A	14	5	5.5	11.8	31	43.8	12.6	15	6	5	Під замовлення	1666 грн	Детальніше
GN 113.20-5-15-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 14 d₁ -₀.₀₄/-₀.₀₈ 5 d₂ 5.5 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 15 l₂ ±₁ 6 Установочное отверстие H₁₁ 5 1666 грн Під замовлення До кошику
GN 113.20-5-15-L-C	24	5	5.5	11.8	31	43.8	12.6	15	6	5	Під замовлення	2087 грн	Детальніше
GN 113.20-5-15-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 24 d₁ -₀.₀₄/-₀.₀₈ 5 d₂ 5.5 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 15 l₂ ±₁ 6 Установочное отверстие H₁₁ 5 2087 грн Під замовлення До кошику
GN 113.20-5-20-L-A	14	5	5.5	11.8	31	43.8	12.6	20	6	5	Під замовлення	1666 грн	Детальніше
GN 113.20-5-20-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 14 d₁ -₀.₀₄/-₀.₀₈ 5 d₂ 5.5 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 20 l₂ ±₁ 6 Установочное отверстие H₁₁ 5 1666 грн Під замовлення До кошику
GN 113.20-5-20-L-C	24	5	5.5	11.8	31	43.8	12.6	20	6	5	Під замовлення	2087 грн	Детальніше
GN 113.20-5-20-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 24 d₁ -₀.₀₄/-₀.₀₈ 5 d₂ 5.5 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 20 l₂ ±₁ 6 Установочное отверстие H₁₁ 5 2087 грн Під замовлення До кошику
GN 113.20-5-25-L-A	14	5	5.5	11.8	31	43.8	12.6	25	6	5	Під замовлення	1666 грн	Детальніше
GN 113.20-5-25-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 14 d₁ -₀.₀₄/-₀.₀₈ 5 d₂ 5.5 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 25 l₂ ±₁ 6 Установочное отверстие H₁₁ 5 1666 грн Під замовлення До кошику
GN 113.20-5-25-L-C	24	5	5.5	11.8	31	43.8	12.6	25	6	5	Під замовлення	2087 грн	Детальніше
GN 113.20-5-25-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 24 d₁ -₀.₀₄/-₀.₀₈ 5 d₂ 5.5 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 25 l₂ ±₁ 6 Установочное отверстие H₁₁ 5 2087 грн Під замовлення До кошику
GN 113.20-5-30-L-A	14	5	5.5	11.8	31	43.8	12.6	30	6	5	Під замовлення	1767 грн	Детальніше
GN 113.20-5-30-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 14 d₁ -₀.₀₄/-₀.₀₈ 5 d₂ 5.5 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 30 l₂ ±₁ 6 Установочное отверстие H₁₁ 5 1767 грн Під замовлення До кошику
GN 113.20-5-30-L-C	24	5	5.5	11.8	31	43.8	12.6	30	6	5	Під замовлення	2213 грн	Детальніше
GN 113.20-5-30-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 24 d₁ -₀.₀₄/-₀.₀₈ 5 d₂ 5.5 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 30 l₂ ±₁ 6 Установочное отверстие H₁₁ 5 2213 грн Під замовлення До кошику
GN 113.20-6-10-L-A	21	6	7	11.8	31	43.8	12.6	10	7	6	Під замовлення	1676 грн	Детальніше
GN 113.20-6-10-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 21 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 10 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 1676 грн Під замовлення До кошику
GN 113.20-6-10-L-C	35	6	7	11.8	31	43.8	12.6	10	7	6	Під замовлення	2087 грн	Детальніше
GN 113.20-6-10-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 35 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 10 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 2087 грн Під замовлення До кошику
GN 113.20-6-15-L-A	21	6	7	11.8	31	43.8	12.6	15	7	6	Під замовлення	1676 грн	Детальніше
GN 113.20-6-15-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 21 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 15 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 1676 грн Під замовлення До кошику
GN 113.20-6-15-L-C	35	6	7	11.8	31	43.8	12.6	15	7	6	Під замовлення	2087 грн	Детальніше
GN 113.20-6-15-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 35 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 15 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 2087 грн Під замовлення До кошику
GN 113.20-6-20-L-A	21	6	7	11.8	31	43.8	12.6	20	7	6	Під замовлення	1676 грн	Детальніше
GN 113.20-6-20-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 21 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 20 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 1676 грн Під замовлення До кошику
GN 113.20-6-20-L-C	35	6	7	11.8	31	43.8	12.6	20	7	6	Під замовлення	2087 грн	Детальніше
GN 113.20-6-20-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 35 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 20 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 2087 грн Під замовлення До кошику
GN 113.20-6-25-L-A	21	6	7	11.8	31	43.8	12.6	25	7	6	Під замовлення	1676 грн	Детальніше
GN 113.20-6-25-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 21 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 25 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 1676 грн Під замовлення До кошику
GN 113.20-6-25-L-C	35	6	7	11.8	31	43.8	12.6	25	7	6	Під замовлення	2087 грн	Детальніше
GN 113.20-6-25-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 35 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 25 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 2087 грн Під замовлення До кошику
GN 113.20-6-30-L-A	21	6	7	11.8	31	43.8	12.6	30	7	6	Під замовлення	1769 грн	Детальніше
GN 113.20-6-30-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 21 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 30 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 1769 грн Під замовлення До кошику
GN 113.20-6-30-L-C	35	6	7	11.8	31	43.8	12.6	30	7	6	Під замовлення	2213 грн	Детальніше
GN 113.20-6-30-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 35 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 30 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 2213 грн Під замовлення До кошику
GN 113.20-6-35-L-A	21	6	7	11.8	31	43.8	12.6	35	7	6	Під замовлення	1769 грн	Детальніше
GN 113.20-6-35-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 21 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 35 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 1769 грн Під замовлення До кошику
GN 113.20-6-35-L-C	35	6	7	11.8	31	43.8	12.6	35	7	6	Під замовлення	2213 грн	Детальніше
GN 113.20-6-35-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 35 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 35 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 2213 грн Під замовлення До кошику
GN 113.20-6-40-L-A	21	6	7	11.8	31	43.8	12.6	40	7	6	Під замовлення	1769 грн	Детальніше
GN 113.20-6-40-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 21 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 40 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 1769 грн Під замовлення До кошику
GN 113.20-6-40-L-C	35	6	7	11.8	31	43.8	12.6	40	7	6	Під замовлення	2213 грн	Детальніше
GN 113.20-6-40-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 35 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 40 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 2213 грн Під замовлення До кошику
GN 113.20-6-45-L-A	21	6	7	11.8	31	43.8	12.6	45	7	6	Під замовлення	1769 грн	Детальніше
GN 113.20-6-45-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 21 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 45 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 1769 грн Під замовлення До кошику
GN 113.20-6-45-L-C	35	6	7	11.8	31	43.8	12.6	45	7	6	Під замовлення	2213 грн	Детальніше
GN 113.20-6-45-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 35 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 45 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 2213 грн Під замовлення До кошику
GN 113.20-6-50-L-A	21	6	7	11.8	31	43.8	12.6	50	7	6	Під замовлення	1769 грн	Детальніше
GN 113.20-6-50-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 21 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 50 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 1769 грн Під замовлення До кошику
GN 113.20-6-50-L-C	35	6	7	11.8	31	43.8	12.6	50	7	6	Під замовлення	2213 грн	Детальніше
GN 113.20-6-50-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 35 d₁ -₀.₀₄/-₀.₀₈ 6 d₂ 7 d₃ 11.8 l₃ 31 l₄ 43.8 l₅ 12.6 l₁ +₀.₆ 50 l₂ ±₁ 7 Установочное отверстие H₁₁ 6 2213 грн Під замовлення До кошику
GN 113.20-8-20-L-A	38	8	9.5	14.7	35.1	49.7	15.8	20	8.2	8	Під замовлення	1825 грн	Детальніше
GN 113.20-8-20-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 38 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 20 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 1825 грн Під замовлення До кошику
GN 113.20-8-20-L-C	63	8	9.5	14.7	35.1	49.7	15.8	20	8.2	8	Під замовлення	2298 грн	Детальніше
GN 113.20-8-20-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 63 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 20 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 2298 грн Під замовлення До кошику
GN 113.20-8-25-L-A	38	8	9.5	14.7	35.1	49.7	15.8	25	8.2	8	Під замовлення	1825 грн	Детальніше
GN 113.20-8-25-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 38 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 25 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 1825 грн Під замовлення До кошику
GN 113.20-8-25-L-C	63	8	9.5	14.7	35.1	49.7	15.8	25	8.2	8	Під замовлення	2298 грн	Детальніше
GN 113.20-8-25-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 63 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 25 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 2298 грн Під замовлення До кошику
GN 113.20-8-30-L-A	38	8	9.5	14.7	35.1	49.7	15.8	30	8.2	8	Під замовлення	1951 грн	Детальніше
GN 113.20-8-30-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 38 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 30 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 1951 грн Під замовлення До кошику
GN 113.20-8-30-L-C	63	8	9.5	14.7	35.1	49.7	15.8	30	8.2	8	Під замовлення	2425 грн	Детальніше
GN 113.20-8-30-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 63 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 30 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 2425 грн Під замовлення До кошику
GN 113.20-8-35-L-A	38	8	9.5	14.7	35.1	49.7	15.8	35	8.2	8	Під замовлення	1951 грн	Детальніше
GN 113.20-8-35-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 38 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 35 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 1951 грн Під замовлення До кошику
GN 113.20-8-35-L-C	63	8	9.5	14.7	35.1	49.7	15.8	35	8.2	8	Під замовлення	2425 грн	Детальніше
GN 113.20-8-35-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 63 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 35 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 2425 грн Під замовлення До кошику
GN 113.20-8-40-L-A	38	8	9.5	14.7	35.1	49.7	15.8	40	8.2	8	Під замовлення	1951 грн	Детальніше
GN 113.20-8-40-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 38 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 40 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 1951 грн Під замовлення До кошику
GN 113.20-8-40-L-C	63	8	9.5	14.7	35.1	49.7	15.8	40	8.2	8	Під замовлення	2425 грн	Детальніше
GN 113.20-8-40-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 63 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 40 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 2425 грн Під замовлення До кошику
GN 113.20-8-45-L-A	38	8	9.5	14.7	35.1	49.7	15.8	45	8.2	8	Під замовлення	1951 грн	Детальніше
GN 113.20-8-45-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 38 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 45 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 1951 грн Під замовлення До кошику
GN 113.20-8-45-L-C	63	8	9.5	14.7	35.1	49.7	15.8	45	8.2	8	Під замовлення	2425 грн	Детальніше
GN 113.20-8-45-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 63 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 45 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 2425 грн Під замовлення До кошику
GN 113.20-8-50-L-A	38	8	9.5	14.7	35.1	49.7	15.8	50	8.2	8	Під замовлення	1961 грн	Детальніше
GN 113.20-8-50-L-A Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 38 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 50 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 1961 грн Під замовлення До кошику
GN 113.20-8-50-L-C	63	8	9.5	14.7	35.1	49.7	15.8	50	8.2	8	Під замовлення	2426 грн	Детальніше
GN 113.20-8-50-L-C Характеристики: Грузоподъемность FкН ≈двухстороннее сопротивление сдвигу согласно DIN 50141(прочность на разрыв) 63 d₁ -₀.₀₄/-₀.₀₈ 8 d₂ 9.5 d₃ 14.7 l₃ 35.1 l₄ 49.7 l₅ 15.8 l₁ +₀.₆ 50 l₂ ±₁ 8.2 Установочное отверстие H₁₁ 8 2426 грн Під замовлення До кошику

Характеристики

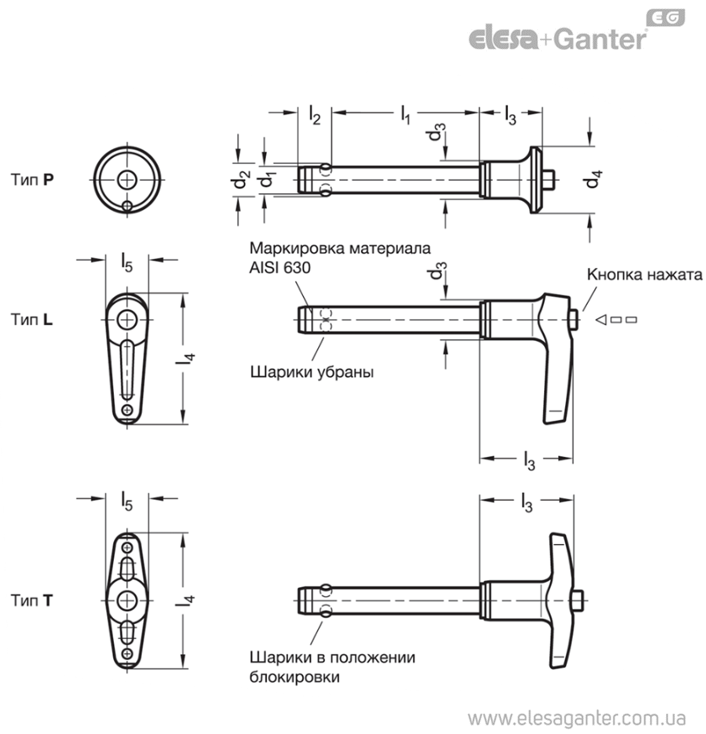

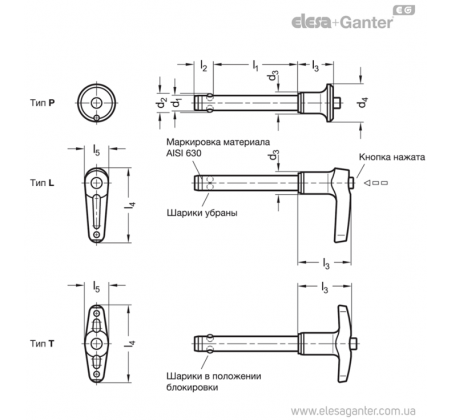

Типи

Тип L: з Г-подібною ручкою

Штифт

Нержавіюча сталь AISI 303 A
Нержавіюча сталь AISI 630 C

Дисперсно-зміцнений

Кульки

Нержавіюча сталь AISI 420C

Ручка

Алюміній

З пластиковим покриттям

Чорний колір, RAL 9005, текстуроване оздоблення

Натискна пружина

Нержавіюча сталь AISI 631

Робоча температура від -30 до +150 °C

особливості та сфери застосування

Штифти з кульковими фіксаторами GN 113.20 застосовуються для швидкого кріплення, з'єднання та фіксації різних деталей та заготовок. Типова сфера застосування – настановні штифти, які часто необхідно демонтувати та встановлювати знову.

При натисканні пружної кнопки обидві кулі будуть розблоковані, а після відпускання знову заблоковані.

Загартований штифт версії виконання C має високу зносостійкість і міцність на розтягування, що робить його придатним для областей застосування, де використовуються важкі елементи.

Технічне застосування містить значення вантажопідйомності для двостороннього опору зрізу (міцність на розрив).

Вантажопідйомність штифтів з кульковими фіксаторами / настановних штифтів

Інформація

Значення вантажопідйомності, зазначені в таблиці для двостороннього опору зрізу (міцність на розрив), розраховані або визначені теоретичним шляхом на основі стандарту DIN 50141.

При цьому поперечний переріз болта S, що знаходиться під загрозою, згідно з найближчою схемою враховувалося як дві площини зрізу до розриву.

Наведені докладні дані щодо допустимого навантаження є необов'язковими, орієнтовними значеннями, які не передбачають будь-якої відповідальності. Вони не спричиняють виникнення гарантійних зобов'язань, оскільки можуть змінюватись в залежності від експлуатаційних умов.

Користувачі повинні самостійно оцінювати придатність виробів для передбачуваного використання. Умови навколишнього середовища можуть вплинути на ці значення.

При проектуванні має враховуватись відповідний коефіцієнт безпеки.

Вантажопідйомність F в кН ≈ двосторонній опір зсуву згідно з DIN 50141 (міцність на розрив)

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 113.20.pdf

Залиште відгук про товар!

Типи:

А – нержавіюча сталь AISI 303 (для стандартного застосування)
С - нержавіюча сталь AISI 630 (для важких умов експлуатації, високих та змінних навантажень)

Додаткові аксесуари на окреме замовлення

Ці вироби так само можуть вас зацікавити

GN 111

Кулькові утримуючі ціпки з кільцями для GN 113.1/113.3/113.4/113.7/113.8/214.2/214.3/214.6/113.5/113.6/114.2/114.3/114.6/124.1/124.2/113.1/ 113.3/113.4/113.7/113.8/214.2/214.3 /214.6

Нікельована латунь

Необхідні (технічні) файли cookie	Обов'язково
Аналітичні та експлуатаційні файли cookie	Згоден Не згоден
