Шпильки-чеки (вставні) швидкознімні для осьової фіксації з пружинним запобіжним кільцем та отвором під трос фіксації GN 1023-B

Друк

GN 1023-A

Шплінти-чеки (вставні) швидкознімні для осьової фіксації з пружинним запобіжним кільцем

Оцинкована сталь

GN 1023-B

Шпильки-чеки (вставні) швидкознімні для осьової фіксації з пружинним запобіжним кільцем та отвором під трос фіксації

Оцинкована сталь

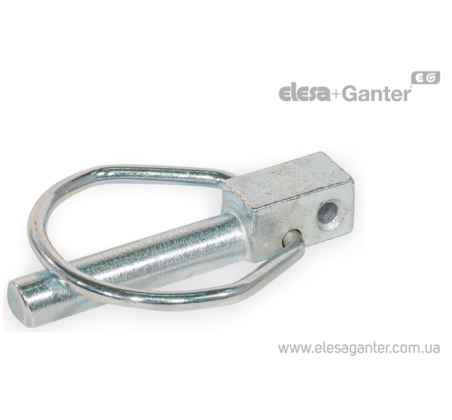

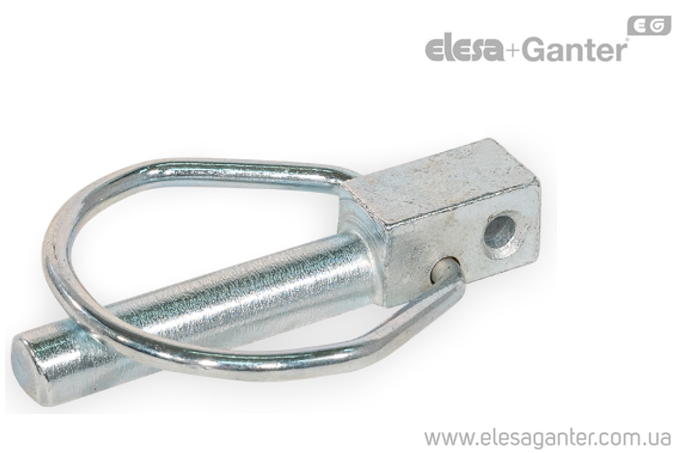

Шпильки-чеки (вставні) швидкознімні для осьової фіксації з пружинним запобіжним кільцем та отвором під трос фіксації GN 1023-B – фото 1

Шпильки-чеки (вставні) швидкознімні для осьової фіксації з пружинним запобіжним кільцем та отвором під трос фіксації GN 1023-B – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 1023-B Оцинкована сталь

Артікул
Артікул	b макс.	d1 ≈	d2 H11	d3 Ø вала макс.	l2≈	m1 макс.	m2 мин.	Подходящее кольцо для ключей	a ≈	l₁	d₄	В наявності	Ціна
GN 1023-ST-10-45-B	52	10	10	32	48	14	7.5	GN 111.3-30	8	45	3.6	Так	134 грн	Детальніше
GN 1023-ST-10-45-B Характеристики: b макс. 52 d1 ≈ 10 d2 H11 10 d3 Ø вала макс. 32 l2≈ 48 m1 макс. 14 m2 мин. 7.5 Подходящее кольцо для ключей GN 111.3-30 a ≈ 8 l₁ 45 d₄ 3.6 134 грн Так До кошику
GN 1023-ST-12-55-B	60	12	12	45	63	18	7.5	GN 111.3-38	9	55	4	Так	186 грн	Детальніше
GN 1023-ST-12-55-B Характеристики: b макс. 60 d1 ≈ 12 d2 H11 12 d3 Ø вала макс. 45 l2≈ 63 m1 макс. 18 m2 мин. 7.5 Подходящее кольцо для ключей GN 111.3-38 a ≈ 9 l₁ 55 d₄ 4 186 грн Так До кошику
GN 1023-ST-5-32-B	36	5	5	25	35.5	8	5.75	GN 111.3-18	-	32	2.5	Так	99 грн	Детальніше
GN 1023-ST-5-32-B Характеристики: b макс. 36 d1 ≈ 5 d2 H11 5 d3 Ø вала макс. 25 l2≈ 35.5 m1 макс. 8 m2 мин. 5.75 Подходящее кольцо для ключей GN 111.3-18 a ≈ - l₁ 32 d₄ 2.5 99 грн Так До кошику
GN 1023-ST-6-42-B	52	6	6	32	45	10	7	GN 111.3-24	-	42	3.6	Так	113 грн	Детальніше
GN 1023-ST-6-42-B Характеристики: b макс. 52 d1 ≈ 6 d2 H11 6 d3 Ø вала макс. 32 l2≈ 45 m1 макс. 10 m2 мин. 7 Подходящее кольцо для ключей GN 111.3-24 a ≈ - l₁ 42 d₄ 3.6 113 грн Так До кошику
GN 1023-ST-8-42-B	52	8	8	32	46	12	7.5	GN 111.3-24	-	42	3.6	Так	131 грн	Детальніше
GN 1023-ST-8-42-B Характеристики: b макс. 52 d1 ≈ 8 d2 H11 8 d3 Ø вала макс. 32 l2≈ 46 m1 макс. 12 m2 мин. 7.5 Подходящее кольцо для ключей GN 111.3-24 a ≈ - l₁ 42 d₄ 3.6 131 грн Так До кошику

Характеристики

Тип

Тип B: кутовий пружинний фіксатор з отвором для запобігання втратам

Сталь ST

Гальванічна оцинковка

особливості та сфери застосування

Штифти GN 1023 застосовуються для швидкої та легкої осьової фіксації болтів та осей у отворах кріплення. Наприклад, вони підходять для вушок та фланців, які необхідно часто збирати та розбирати.

Тип B має додатковий отвір, до якого можна прикріпити кільце для ключів або утримуючий трос для запобігання втраті.

Штифти – це прості стандартні деталі, які мають великі допуски через особливості процесу виготовлення.
