Пружинні шплінти з нержавіючої сталі GN 1024-NI

Друк

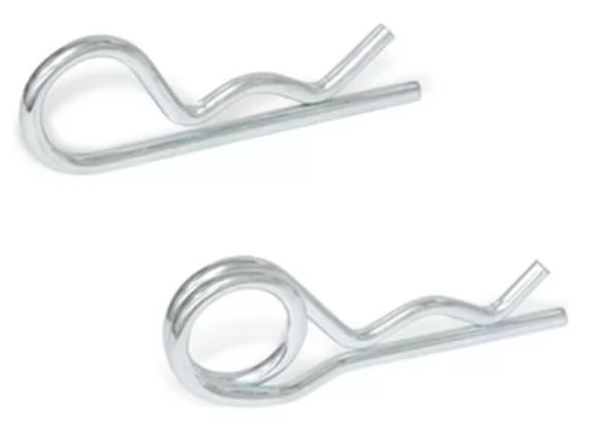

GN 1024

Пружинні шплінти сталеві

Сталь оцинкована

GN 1024-NI

Пружинні шплінти з нержавіючої сталі

Нержавіюча сталь

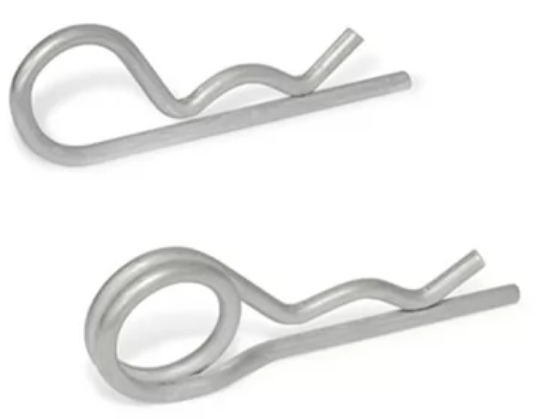

Пружинні шплінти з нержавіючої сталі GN 1024-NI – фото 1

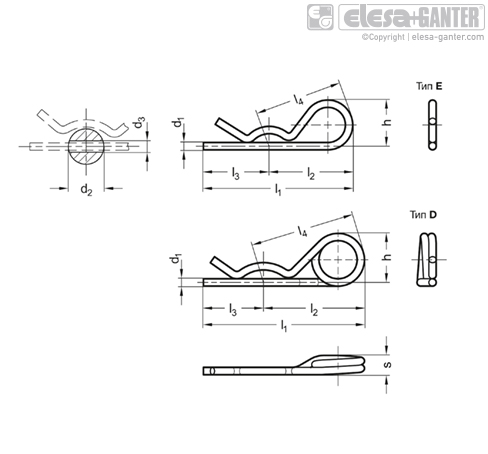

Пружинні шплінти з нержавіючої сталі GN 1024-NI – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 1024-NI Нержавіюча сталь

Артікул
Артікул	d₁	d₂	l₁	d₃	l₂	s	l₃	l₄	h	Нагрузка в Н ≈Монтаж	Нагрузка в Н ≈ Демонтаж	Нагрузка в Н ≈для винта Ø	В наявності	Ціна
GN 1024-NI-1,5-E	1.5	7 ... 12	45	2	25	-	20	25	9	9	8	8	Так	25 грн	Детальніше
GN 1024-NI-1,5-E Характеристики: d₁ 1.5 d₂ 7 ... 12 l₁ 45 d₃ 2 l₂ 25 s - l₃ 20 l₄ 25 h 9 Нагрузка в Н ≈Монтаж 9 Нагрузка в Н ≈ Демонтаж 8 Нагрузка в Н ≈для винта Ø 8 25 грн Так До кошику
GN 1024-NI-2-D	2	14 ... 20	56	2.5	31	5.5	25	33	14	10	9	12	Так	38 грн	Детальніше
GN 1024-NI-2-D Характеристики: d₁ 2 d₂ 14 ... 20 l₁ 56 d₃ 2.5 l₂ 31 s 5.5 l₃ 25 l₄ 33 h 14 Нагрузка в Н ≈Монтаж 10 Нагрузка в Н ≈ Демонтаж 9 Нагрузка в Н ≈для винта Ø 12 38 грн Так До кошику
GN 1024-NI-2-E	2	9 ... 14	57	2.5	32	-	25	34	13	14	9	12	Так	32 грн	Детальніше
GN 1024-NI-2-E Характеристики: d₁ 2 d₂ 9 ... 14 l₁ 57 d₃ 2.5 l₂ 32 s - l₃ 25 l₄ 34 h 13 Нагрузка в Н ≈Монтаж 14 Нагрузка в Н ≈ Демонтаж 9 Нагрузка в Н ≈для винта Ø 12 32 грн Так До кошику
GN 1024-NI-3-D	3	17 ... 24	73	3.5	43	8	30	47	22	35	28	16	Так	66 грн	Детальніше
GN 1024-NI-3-D Характеристики: d₁ 3 d₂ 17 ... 24 l₁ 73 d₃ 3.5 l₂ 43 s 8 l₃ 30 l₄ 47 h 22 Нагрузка в Н ≈Монтаж 35 Нагрузка в Н ≈ Демонтаж 28 Нагрузка в Н ≈для винта Ø 16 66 грн Так До кошику
GN 1024-NI-3-E	3	10 ... 16	72	3.5	42	-	30	44	23	55	40	16	Так	53 грн	Детальніше
GN 1024-NI-3-E Характеристики: d₁ 3 d₂ 10 ... 16 l₁ 72 d₃ 3.5 l₂ 42 s - l₃ 30 l₄ 44 h 23 Нагрузка в Н ≈Монтаж 55 Нагрузка в Н ≈ Демонтаж 40 Нагрузка в Н ≈для винта Ø 16 53 грн Так До кошику
GN 1024-NI-4-D	4	18 ... 30	94	4.5	58	10.5	36	62	32	50	35	20	Так	156 грн	Детальніше
GN 1024-NI-4-D Характеристики: d₁ 4 d₂ 18 ... 30 l₁ 94 d₃ 4.5 l₂ 58 s 10.5 l₃ 36 l₄ 62 h 32 Нагрузка в Н ≈Монтаж 50 Нагрузка в Н ≈ Демонтаж 35 Нагрузка в Н ≈для винта Ø 20 156 грн Так До кошику
GN 1024-NI-4-E	4	16 ... 20	74	4.5	44	-	30	48	27	210	170	20	Так	108 грн	Детальніше
GN 1024-NI-4-E Характеристики: d₁ 4 d₂ 16 ... 20 l₁ 74 d₃ 4.5 l₂ 44 s - l₃ 30 l₄ 48 h 27 Нагрузка в Н ≈Монтаж 210 Нагрузка в Н ≈ Демонтаж 170 Нагрузка в Н ≈для винта Ø 20 108 грн Так До кошику
GN 1024-NI-5-D	5	24 ... 36	110	5.5	70	13.5	40	73	35	100	95	25	Так	239 грн	Детальніше
GN 1024-NI-5-D Характеристики: d₁ 5 d₂ 24 ... 36 l₁ 110 d₃ 5.5 l₂ 70 s 13.5 l₃ 40 l₄ 73 h 35 Нагрузка в Н ≈Монтаж 100 Нагрузка в Н ≈ Демонтаж 95 Нагрузка в Н ≈для винта Ø 25 239 грн Так До кошику
GN 1024-NI-5-E	5	20 ... 28	102	5.5	57	-	45	61	32	280	210	25	Так	181 грн	Детальніше
GN 1024-NI-5-E Характеристики: d₁ 5 d₂ 20 ... 28 l₁ 102 d₃ 5.5 l₂ 57 s - l₃ 45 l₄ 61 h 32 Нагрузка в Н ≈Монтаж 280 Нагрузка в Н ≈ Демонтаж 210 Нагрузка в Н ≈для винта Ø 25 181 грн Так До кошику
GN 1024-NI-6-D	6	26 ... 40	142	6.5	85	16	57	90	41	190	125	30	Так	345 грн	Детальніше
GN 1024-NI-6-D Характеристики: d₁ 6 d₂ 26 ... 40 l₁ 142 d₃ 6.5 l₂ 85 s 16 l₃ 57 l₄ 90 h 41 Нагрузка в Н ≈Монтаж 190 Нагрузка в Н ≈ Демонтаж 125 Нагрузка в Н ≈для винта Ø 30 345 грн Так До кошику
GN 1024-NI-6-E	6	28 ... 40	126	6.5	73	-	53	77	42	240	150	30	Так	296 грн	Детальніше
GN 1024-NI-6-E Характеристики: d₁ 6 d₂ 28 ... 40 l₁ 126 d₃ 6.5 l₂ 73 s - l₃ 53 l₄ 77 h 42 Нагрузка в Н ≈Монтаж 240 Нагрузка в Н ≈ Демонтаж 150 Нагрузка в Н ≈для винта Ø 30 296 грн Так До кошику

Характеристики

Типи
Тип E: з одним витком
Тип D: з подвійним витком
Варіант виконання з нержавіючої сталі NI
AISI 303

особливості та сфери застосування

Пружинні шплінти GN 1024 використовуються для осьової фіксації болтів та осей, а також для запобігання перекосу, наприклад, гайки корончастої DIN 935.

Завдяки подвійному витку пружинні шплінти типу D мають більш плоску пружину, відповідно, простіші в установці. Крім того, можна використовувати страховий тросик з кільцем, який запобігатиме втраті шплінту.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_1024.pdf

Залиште відгук про товар!

Тип E: з одним витком
Тип D: з подвійним витком
