Карданні з'єднання з підшипниками ковзання та породольною компенсацією GN 808.2

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 808.2 Сталь, під шпонку/ з пазом/під квадрат/неоднакові отвори

Артікул

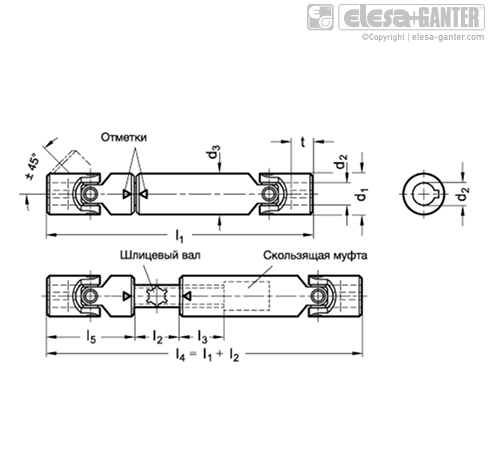

Артікул	d₂ H₇	l₁-l₂	d₁	d₃	t +₁	l₃	l₅	В наявності	Ціна
GN 808.2-22-K10-140-30	K 10	140-30	22	22	12	30	48	Так	15001 грн	Детальніше
GN 808.2-22-K10-140-30 Характеристики: d₂ H₇ K 10 l₁-l₂ 140-30 d₁ 22 d₃ 22 t +₁ 12 l₃ 30 l₅ 48 15001 грн Так До кошику
GN 808.2-22-K10-160-40	K 10	160-40	22	22	12	30	48	Так	14980 грн	Детальніше
GN 808.2-22-K10-160-40 Характеристики: d₂ H₇ K 10 l₁-l₂ 160-40 d₁ 22 d₃ 22 t +₁ 12 l₃ 30 l₅ 48 14980 грн Так До кошику
GN 808.2-22-K10-180-60	K 10	180-60	22	22	12	30	48	Так	15436 грн	Детальніше
GN 808.2-22-K10-180-60 Характеристики: d₂ H₇ K 10 l₁-l₂ 180-60 d₁ 22 d₃ 22 t +₁ 12 l₃ 30 l₅ 48 15436 грн Так До кошику
GN 808.2-25-K12-160-30	K 12	160-30	25	26	13	40	56	Так	15436 грн	Детальніше
GN 808.2-25-K12-160-30 Характеристики: d₂ H₇ K 12 l₁-l₂ 160-30 d₁ 25 d₃ 26 t +₁ 13 l₃ 40 l₅ 56 15436 грн Так До кошику
GN 808.2-25-K12-180-45	K 12	180-45	25	29	13	40	56	Так	15511 грн	Детальніше
GN 808.2-25-K12-180-45 Характеристики: d₂ H₇ K 12 l₁-l₂ 180-45 d₁ 25 d₃ 29 t +₁ 13 l₃ 40 l₅ 56 15511 грн Так До кошику
GN 808.2-25-K12-200-70	K 12	200-70	25	29	13	40	56	Так	16068 грн	Детальніше
GN 808.2-25-K12-200-70 Характеристики: d₂ H₇ K 12 l₁-l₂ 200-70 d₁ 25 d₃ 29 t +₁ 13 l₃ 40 l₅ 56 16068 грн Так До кошику
GN 808.2-25-K12-250-105	K 12	250-105	25	29	13	40	56	Так	16068 грн	Детальніше
GN 808.2-25-K12-250-105 Характеристики: d₂ H₇ K 12 l₁-l₂ 250-105 d₁ 25 d₃ 29 t +₁ 13 l₃ 40 l₅ 56 16068 грн Так До кошику
GN 808.2-28-K14-170-30	K 14	170-30	28	32	13	40	60	Під замовлення	16068 грн	Детальніше
GN 808.2-28-K14-170-30 Характеристики: d₂ H₇ K 14 l₁-l₂ 170-30 d₁ 28 d₃ 32 t +₁ 13 l₃ 40 l₅ 60 16068 грн Під замовлення До кошику
GN 808.2-28-K14-200-60	K 14	200-60	28	37	13	40	60	Так	16071 грн	Детальніше
GN 808.2-28-K14-200-60 Характеристики: d₂ H₇ K 14 l₁-l₂ 200-60 d₁ 28 d₃ 37 t +₁ 13 l₃ 40 l₅ 60 16071 грн Так До кошику
GN 808.2-28-K14-220-80	K 14	220-80	28	37	13	40	60	Так	16715 грн	Детальніше
GN 808.2-28-K14-220-80 Характеристики: d₂ H₇ K 14 l₁-l₂ 220-80 d₁ 28 d₃ 37 t +₁ 13 l₃ 40 l₅ 60 16715 грн Так До кошику
GN 808.2-28-K14-280-140	K 14	280-140	28	37	13	40	60	Так	16714 грн	Детальніше
GN 808.2-28-K14-280-140 Характеристики: d₂ H₇ K 14 l₁-l₂ 280-140 d₁ 28 d₃ 37 t +₁ 13 l₃ 40 l₅ 60 16714 грн Так До кошику
GN 808.2-32-K16-190-30	K 16	190-30	32	37	16	40	68	Так	16891 грн	Детальніше
GN 808.2-32-K16-190-30 Характеристики: d₂ H₇ K 16 l₁-l₂ 190-30 d₁ 32 d₃ 37 t +₁ 16 l₃ 40 l₅ 68 16891 грн Так До кошику
GN 808.2-32-K16-240-80	K 16	240-80	32	42	16	40	68	Так	17365 грн	Детальніше
GN 808.2-32-K16-240-80 Характеристики: d₂ H₇ K 16 l₁-l₂ 240-80 d₁ 32 d₃ 42 t +₁ 16 l₃ 40 l₅ 68 17365 грн Так До кошику
GN 808.2-32-K16-275-115	K 16	275-115	32	42	16	40	68	Так	17365 грн	Детальніше
GN 808.2-32-K16-275-115 Характеристики: d₂ H₇ K 16 l₁-l₂ 275-115 d₁ 32 d₃ 42 t +₁ 16 l₃ 40 l₅ 68 17365 грн Так До кошику
GN 808.2-32-K16-380-210	K 16	380-210	32	42	16	40	68	Так	17358 грн	Детальніше
GN 808.2-32-K16-380-210 Характеристики: d₂ H₇ K 16 l₁-l₂ 380-210 d₁ 32 d₃ 42 t +₁ 16 l₃ 40 l₅ 68 17358 грн Так До кошику
GN 808.2-36-K18-230-50	K 18	230-50	36	52	17	40	74	Так	18557 грн	Детальніше
GN 808.2-36-K18-230-50 Характеристики: d₂ H₇ K 18 l₁-l₂ 230-50 d₁ 36 d₃ 52 t +₁ 17 l₃ 40 l₅ 74 18557 грн Так До кошику
GN 808.2-36-K18-270-100	K 18	270-100	36	52	17	40	74	Так	18560 грн	Детальніше
GN 808.2-36-K18-270-100 Характеристики: d₂ H₇ K 18 l₁-l₂ 270-100 d₁ 36 d₃ 52 t +₁ 17 l₃ 40 l₅ 74 18560 грн Так До кошику
GN 808.2-36-K18-290-110	K 18	290-110	36	58	17	40	74	Так	19116 грн	Детальніше
GN 808.2-36-K18-290-110 Характеристики: d₂ H₇ K 18 l₁-l₂ 290-110 d₁ 36 d₃ 58 t +₁ 17 l₃ 40 l₅ 74 19116 грн Так До кошику
GN 808.2-36-K18-400-220	K 18	400-220	36	58	17	40	74	Так	19206 грн	Детальніше
GN 808.2-36-K18-400-220 Характеристики: d₂ H₇ K 18 l₁-l₂ 400-220 d₁ 36 d₃ 58 t +₁ 17 l₃ 40 l₅ 74 19206 грн Так До кошику
GN 808.2-42-K20-250-50	K 20	250-50	42	42	18	45	82	Так	21057 грн	Детальніше
GN 808.2-42-K20-250-50 Характеристики: d₂ H₇ K 20 l₁-l₂ 250-50 d₁ 42 d₃ 42 t +₁ 18 l₃ 45 l₅ 82 21057 грн Так До кошику
GN 808.2-42-K20-320-120	K 20	320-120	42	42	18	45	82	Так	21798 грн	Детальніше
GN 808.2-42-K20-320-120 Характеристики: d₂ H₇ K 20 l₁-l₂ 320-120 d₁ 42 d₃ 42 t +₁ 18 l₃ 45 l₅ 82 21798 грн Так До кошику
GN 808.2-42-K20-420-220	K 20	420-220	42	42	18	45	82	Так	21903 грн	Детальніше
GN 808.2-42-K20-420-220 Характеристики: d₂ H₇ K 20 l₁-l₂ 420-220 d₁ 42 d₃ 42 t +₁ 18 l₃ 45 l₅ 82 21903 грн Так До кошику
GN 808.2-45-K22-270-50	K 22	270-50	45	45	22	50	95	Так	23085 грн	Детальніше
GN 808.2-45-K22-270-50 Характеристики: d₂ H₇ K 22 l₁-l₂ 270-50 d₁ 45 d₃ 45 t +₁ 22 l₃ 50 l₅ 95 23085 грн Так До кошику
GN 808.2-45-K22-330-100	K 22	330-100	45	45	22	50	95	Так	24295 грн	Детальніше
GN 808.2-45-K22-330-100 Характеристики: d₂ H₇ K 22 l₁-l₂ 330-100 d₁ 45 d₃ 45 t +₁ 22 l₃ 50 l₅ 95 24295 грн Так До кошику
GN 808.2-45-K22-470-240	K 22	470-240	45	45	22	50	95	Так	24538 грн	Детальніше
GN 808.2-45-K22-470-240 Характеристики: d₂ H₇ K 22 l₁-l₂ 470-240 d₁ 45 d₃ 45 t +₁ 22 l₃ 50 l₅ 95 24538 грн Так До кошику
GN 808.2-50-K25-295-50	K 25	295-50	50	52	26	50	108	Так	25332 грн	Детальніше
GN 808.2-50-K25-295-50 Характеристики: d₂ H₇ K 25 l₁-l₂ 295-50 d₁ 50 d₃ 52 t +₁ 26 l₃ 50 l₅ 108 25332 грн Так До кошику
GN 808.2-50-K25-350-100	K 25	350-100	50	52	26	50	108	Так	26564 грн	Детальніше
GN 808.2-50-K25-350-100 Характеристики: d₂ H₇ K 25 l₁-l₂ 350-100 d₁ 50 d₃ 52 t +₁ 26 l₃ 50 l₅ 108 26564 грн Так До кошику
GN 808.2-50-K25-420-170	K 25	420-170	50	52	26	50	108	Так	26691 грн	Детальніше
GN 808.2-50-K25-420-170 Характеристики: d₂ H₇ K 25 l₁-l₂ 420-170 d₁ 50 d₃ 52 t +₁ 26 l₃ 50 l₅ 108 26691 грн Так До кошику
GN 808.2-58-K30-330-50	K 30	330-50	58	58	29	60	122	Так	30065 грн	Детальніше
GN 808.2-58-K30-330-50 Характеристики: d₂ H₇ K 30 l₁-l₂ 330-50 d₁ 58 d₃ 58 t +₁ 29 l₃ 60 l₅ 122 30065 грн Так До кошику
GN 808.2-58-K30-400-110	K 30	400-110	58	58	29	60	122	Так	30990 грн	Детальніше
GN 808.2-58-K30-400-110 Характеристики: d₂ H₇ K 30 l₁-l₂ 400-110 d₁ 58 d₃ 58 t +₁ 29 l₃ 60 l₅ 122 30990 грн Так До кошику

характеристики

Варіант виконання K: зі шпоночним пазом

Сталь безбарвна

Ділянки підшипника ковзання / штифти / підшипникові втулки

загартований корпус

особливості та сфери застосування

Карданні з'єднання з підшипниками ковзання GN 808.2 не тільки компенсують відсутність співвісності двох валів при обертанні, але й дозволяють розташувати їх на одній осі, що в залежності від загальної довжини l1 забезпечує необхідну довжину витягування l2. Зусилля передається через два карданні з'єднання DIN 808 типу EG, шліцевий вал і ковзну муфту.

При суміщенні шліцевого валу важлива точність: позначки «->», «<-» повинні бути один навпроти одного. Будь-яка похибка у поєднанні призведе до неоднорідності у передачі зусилля та швидкого стирання.

Крім того, підшипники повинні бути розташовані якомога ближче до карданних з'єднань.

Достатня мастило важлива для безперебійної роботи карданних з'єднань з підшипниками ковзання. Якщо крапельне мастило неможливе, вони повинні змащуватися принаймні один раз на день. Також можливо оснастити карданне з'єднання чохлом GN 808.1, який може бути заповнений олією або мастилом.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_808.2.pdf

Залиште відгук про товар!

** можливо оснастити карданне з'єднання чохлом GN 808.1, який може бути заповнений мастилом.

Варіант K: зі шпоночним пазом, на запит інші варіанти виконання
