Полегшені обтискні кільця для регулювання та фіксації положення без інструменту на мобільних конструкціях у польових умовах GN 707.4-AL

Установчі посилені обтискні кільця для регулювання або фіксації положення у збірних та мобільних конструкціях без застосування інструменту

Спечена сталь (Distaloy AB)

GN 707.4-NI

Фіксуючі розрізні кільця на вал для регулювання або налаштування без інструмента положення в устаткуванні для хімічної та харчової промисловості

Нержавіюча сталь AISL 316L

GN 707.4-AL

Полегшені обтискні кільця для регулювання та фіксації положення без інструменту на мобільних конструкціях у польових умовах

Алюміній, обточений

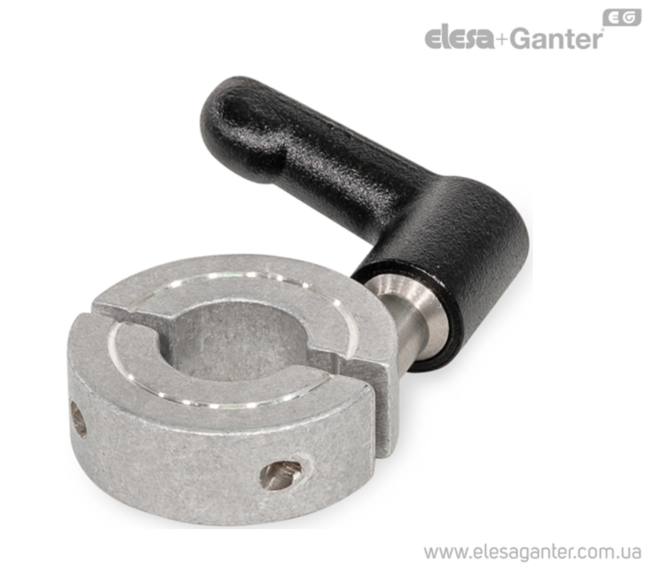

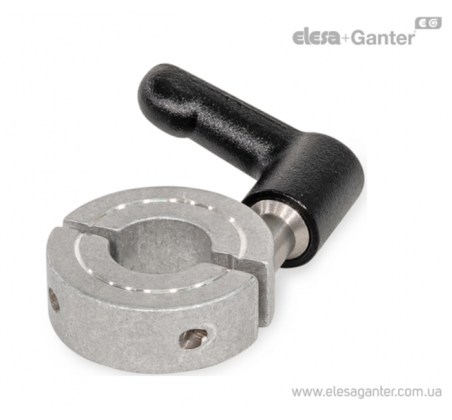

Полегшені обтискні кільця для регулювання та фіксації положення без інструменту на мобільних конструкціях у польових умовах GN 707.4-AL – фото 1

Полегшені обтискні кільця для регулювання та фіксації положення без інструменту на мобільних конструкціях у польових умовах GN 707.4-AL – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 707.4-AL Алюміній, обточений

Артікул
Артікул	d2 H10	b ±₀.₂	d₁	d₃	l₂	s	d₄	l₁ ≈	В наявності	Ціна
GN 707.4-20-B6-AL	B 6	9	20	M 3	22	2.1	13	29.5	Під замовлення	1393 грн	Детальніше
GN 707.4-20-B6-AL Характеристики: d2 H10 B 6 b ±₀.₂ 9 d₁ 20 d₃ M 3 l₂ 22 s 2.1 d₄ 13 l₁ ≈ 29.5 1393 грн Під замовлення До кошику
GN 707.4-22-B8-AL	B 8	9	22	M 3	22	2.1	13	29.5	Під замовлення	1383 грн	Детальніше
GN 707.4-22-B8-AL Характеристики: d2 H10 B 8 b ±₀.₂ 9 d₁ 22 d₃ M 3 l₂ 22 s 2.1 d₄ 13 l₁ ≈ 29.5 1383 грн Під замовлення До кошику
GN 707.4-26-B10-AL	B 10	11	26	M 4	22	2.1	13	31	Під замовлення	1419 грн	Детальніше
GN 707.4-26-B10-AL Характеристики: d2 H10 B 10 b ±₀.₂ 11 d₁ 26 d₃ M 4 l₂ 22 s 2.1 d₄ 13 l₁ ≈ 31 1419 грн Під замовлення До кошику
GN 707.4-30-B12-AL	B 12	11	30	M 4	30	2.1	13	37	Під замовлення	1382 грн	Детальніше
GN 707.4-30-B12-AL Характеристики: d2 H10 B 12 b ±₀.₂ 11 d₁ 30 d₃ M 4 l₂ 30 s 2.1 d₄ 13 l₁ ≈ 37 1382 грн Під замовлення До кошику
GN 707.4-32-B14-AL	B 14	11	32	M 4	30	2.1	13	37	Під замовлення	1384 грн	Детальніше
GN 707.4-32-B14-AL Характеристики: d2 H10 B 14 b ±₀.₂ 11 d₁ 32 d₃ M 4 l₂ 30 s 2.1 d₄ 13 l₁ ≈ 37 1384 грн Під замовлення До кошику
GN 707.4-36-B15-AL	B 15	13	36	M 5	30	2.1	13	38.5	Під замовлення	1527 грн	Детальніше
GN 707.4-36-B15-AL Характеристики: d2 H10 B 15 b ±₀.₂ 13 d₁ 36 d₃ M 5 l₂ 30 s 2.1 d₄ 13 l₁ ≈ 38.5 1527 грн Під замовлення До кошику
GN 707.4-36-B16-AL	B 16	13	36	M 5	30	2.1	13	38.5	Під замовлення	1540 грн	Детальніше
GN 707.4-36-B16-AL Характеристики: d2 H10 B 16 b ±₀.₂ 13 d₁ 36 d₃ M 5 l₂ 30 s 2.1 d₄ 13 l₁ ≈ 38.5 1540 грн Під замовлення До кошику
GN 707.4-42-B18-AL	B 18	15	42	M 5	30	3	13	41	Під замовлення	1731 грн	Детальніше
GN 707.4-42-B18-AL Характеристики: d2 H10 B 18 b ±₀.₂ 15 d₁ 42 d₃ M 5 l₂ 30 s 3 d₄ 13 l₁ ≈ 41 1731 грн Під замовлення До кошику
GN 707.4-42-B20-AL	B 20	15	42	M 5	30	3	13	41	Під замовлення	1722 грн	Детальніше
GN 707.4-42-B20-AL Характеристики: d2 H10 B 20 b ±₀.₂ 15 d₁ 42 d₃ M 5 l₂ 30 s 3 d₄ 13 l₁ ≈ 41 1722 грн Під замовлення До кошику
GN 707.4-48-B22-AL	B 22	15	48	M 5	45	3	13	43	Під замовлення	1794 грн	Детальніше
GN 707.4-48-B22-AL Характеристики: d2 H10 B 22 b ±₀.₂ 15 d₁ 48 d₃ M 5 l₂ 45 s 3 d₄ 13 l₁ ≈ 43 1794 грн Під замовлення До кошику
GN 707.4-48-B25-AL	B 25	15	48	M 5	45	3	13	43	Під замовлення	1789 грн	Детальніше
GN 707.4-48-B25-AL Характеристики: d2 H10 B 25 b ±₀.₂ 15 d₁ 48 d₃ M 5 l₂ 45 s 3 d₄ 13 l₁ ≈ 43 1789 грн Під замовлення До кошику
GN 707.4-55-B28-AL	B 28	15	55	M 6	45	3	13	45	Під замовлення	1617 грн	Детальніше
GN 707.4-55-B28-AL Характеристики: d2 H10 B 28 b ±₀.₂ 15 d₁ 55 d₃ M 6 l₂ 45 s 3 d₄ 13 l₁ ≈ 45 1617 грн Під замовлення До кошику
GN 707.4-55-B30-AL	B 30	15	55	M 6	45	3	13	45	Під замовлення	1616 грн	Детальніше
GN 707.4-55-B30-AL Характеристики: d2 H10 B 30 b ±₀.₂ 15 d₁ 55 d₃ M 6 l₂ 45 s 3 d₄ 13 l₁ ≈ 45 1616 грн Під замовлення До кошику
GN 707.4-60-B32-AL	B 32	15	60	M 6	45	4	13	46.5	Під замовлення	1695 грн	Детальніше
GN 707.4-60-B32-AL Характеристики: d2 H10 B 32 b ±₀.₂ 15 d₁ 60 d₃ M 6 l₂ 45 s 4 d₄ 13 l₁ ≈ 46.5 1695 грн Під замовлення До кошику
GN 707.4-60-B35-AL	B 35	15	60	M 6	45	4	13	46.5	Під замовлення	1715 грн	Детальніше
GN 707.4-60-B35-AL Характеристики: d2 H10 B 35 b ±₀.₂ 15 d₁ 60 d₃ M 6 l₂ 45 s 4 d₄ 13 l₁ ≈ 46.5 1715 грн Під замовлення До кошику
GN 707.4-65-B40-AL	B 40	15	65	M 6	45	4	13	47.5	Під замовлення	1694 грн	Детальніше
GN 707.4-65-B40-AL Характеристики: d2 H10 B 40 b ±₀.₂ 15 d₁ 65 d₃ M 6 l₂ 45 s 4 d₄ 13 l₁ ≈ 47.5 1694 грн Під замовлення До кошику

характеристики

Настановче кільце

Алюміній, обточування AL
Відшліфований

Гвинт із головкою під торцевий ключ ISO 4762

Нержавіюча сталь AISI 304

Різьбовий фіксатор

Покриття на поліамідній основі (PFB)
Синій колір

Регульовані ручки важільного типу

Цинкове лиття під тиском
З пластиковим покриттям
Чорний колір, RAL 9005, текстуроване оздоблення
Вставка та фіксуючий гвинт
Нержавіюча сталь AISI 303

інструкція з встановлення

особливості та сфери застосування

Розрізні кільця GN 707.4 використовуються в разі можливості осьового монтажу. Вони затискаються легко і швидко без інструментів за рахунок зменшення висоти паза за допомогою важеля управління, що регулюється. Наприклад, це дозволяє їх використання як кінцевий обмежувач, що підлягає частому регулюванню.

Фіксатор різьблення гвинта з головкою під торцевий ключ забезпечує збереження висоти паза, встановленої під час монтажу, навіть при відпусканні затискного важеля.

Розміри розрізних настановних кілець відповідають напіврозрізним настановним кільцям GN 706.2 / GN 706.4. Різьблення d3 для розмірів d1 = 16–36 виконане по всьому отвору; для розмірів d1 = 42 і більше як глухий отвір.
