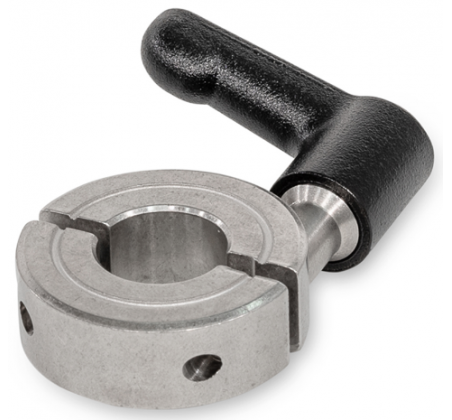

Фіксуючі розрізні кільця на вал для регулювання або налаштування без інструмента положення в устаткуванні для хімічної та харчової промисловості GN 707.4-NI

Установчі посилені обтискні кільця для регулювання або фіксації положення у збірних та мобільних конструкціях без застосування інструменту

Спечена сталь (Distaloy AB)

GN 707.4-NI

Фіксуючі розрізні кільця на вал для регулювання або налаштування без інструмента положення в устаткуванні для хімічної та харчової промисловості

Нержавіюча сталь AISL 316L

GN 707.4-AL

Полегшені обтискні кільця для регулювання та фіксації положення без інструменту на мобільних конструкціях у польових умовах

Алюміній, обточений

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 707.4-NI Нержавіюча сталь AISL 316L

Артікул
Артікул	d2 H10	b ±₀.₂	d₁	d₃	l₂	s	d₄	l₁ ≈	В наявності	Ціна
GN 707.4-16-B4-NI	B 4	9	16	M 3	22	2.1	13	26.5	Під замовлення	1229 грн	Детальніше
GN 707.4-16-B4-NI Характеристики: d2 H10 B 4 b ±₀.₂ 9 d₁ 16 d₃ M 3 l₂ 22 s 2.1 d₄ 13 l₁ ≈ 26.5 1229 грн Під замовлення До кошику
GN 707.4-16-B5-NI	B 5	9	16	M 3	22	2.1	13	26.5	Під замовлення	1228 грн	Детальніше
GN 707.4-16-B5-NI Характеристики: d2 H10 B 5 b ±₀.₂ 9 d₁ 16 d₃ M 3 l₂ 22 s 2.1 d₄ 13 l₁ ≈ 26.5 1228 грн Під замовлення До кошику
GN 707.4-20-B6-NI	B 6	9	20	M 3	22	2.1	13	29.5	Під замовлення	1179 грн	Детальніше
GN 707.4-20-B6-NI Характеристики: d2 H10 B 6 b ±₀.₂ 9 d₁ 20 d₃ M 3 l₂ 22 s 2.1 d₄ 13 l₁ ≈ 29.5 1179 грн Під замовлення До кошику
GN 707.4-22-B8-NI	B 8	9	22	M 3	22	2.1	13	29.5	Під замовлення	1261 грн	Детальніше
GN 707.4-22-B8-NI Характеристики: d2 H10 B 8 b ±₀.₂ 9 d₁ 22 d₃ M 3 l₂ 22 s 2.1 d₄ 13 l₁ ≈ 29.5 1261 грн Під замовлення До кошику
GN 707.4-26-B10-NI	B 10	11	26	M 4	22	2.1	13	31	Під замовлення	1399 грн	Детальніше
GN 707.4-26-B10-NI Характеристики: d2 H10 B 10 b ±₀.₂ 11 d₁ 26 d₃ M 4 l₂ 22 s 2.1 d₄ 13 l₁ ≈ 31 1399 грн Під замовлення До кошику
GN 707.4-30-B12-NI	B 12	11	30	M 4	30	2.1	13	37	Під замовлення	1406 грн	Детальніше
GN 707.4-30-B12-NI Характеристики: d2 H10 B 12 b ±₀.₂ 11 d₁ 30 d₃ M 4 l₂ 30 s 2.1 d₄ 13 l₁ ≈ 37 1406 грн Під замовлення До кошику
GN 707.4-32-B14-NI	B 14	11	32	M 4	30	2.1	13	37	Під замовлення	1296 грн	Детальніше
GN 707.4-32-B14-NI Характеристики: d2 H10 B 14 b ±₀.₂ 11 d₁ 32 d₃ M 4 l₂ 30 s 2.1 d₄ 13 l₁ ≈ 37 1296 грн Під замовлення До кошику
GN 707.4-36-B15-NI	B 15	13	36	M 5	30	2.1	13	38.5	Під замовлення	1809 грн	Детальніше
GN 707.4-36-B15-NI Характеристики: d2 H10 B 15 b ±₀.₂ 13 d₁ 36 d₃ M 5 l₂ 30 s 2.1 d₄ 13 l₁ ≈ 38.5 1809 грн Під замовлення До кошику
GN 707.4-36-B16-NI	B 16	13	36	M 5	30	2.1	13	38.5	Під замовлення	1683 грн	Детальніше
GN 707.4-36-B16-NI Характеристики: d2 H10 B 16 b ±₀.₂ 13 d₁ 36 d₃ M 5 l₂ 30 s 2.1 d₄ 13 l₁ ≈ 38.5 1683 грн Під замовлення До кошику
GN 707.4-42-B18-NI	B 18	15	42	M 5	30	3	13	41	Під замовлення	2052 грн	Детальніше
GN 707.4-42-B18-NI Характеристики: d2 H10 B 18 b ±₀.₂ 15 d₁ 42 d₃ M 5 l₂ 30 s 3 d₄ 13 l₁ ≈ 41 2052 грн Під замовлення До кошику
GN 707.4-42-B20-NI	B 20	15	42	M 5	30	3	13	41	Під замовлення	1965 грн	Детальніше
GN 707.4-42-B20-NI Характеристики: d2 H10 B 20 b ±₀.₂ 15 d₁ 42 d₃ M 5 l₂ 30 s 3 d₄ 13 l₁ ≈ 41 1965 грн Під замовлення До кошику
GN 707.4-48-B22-NI	B 22	15	48	M 5	45	3	13	43	Під замовлення	2064 грн	Детальніше
GN 707.4-48-B22-NI Характеристики: d2 H10 B 22 b ±₀.₂ 15 d₁ 48 d₃ M 5 l₂ 45 s 3 d₄ 13 l₁ ≈ 43 2064 грн Під замовлення До кошику
GN 707.4-48-B25-NI	B 25	15	48	M 5	45	3	13	43	Під замовлення	2060 грн	Детальніше
GN 707.4-48-B25-NI Характеристики: d2 H10 B 25 b ±₀.₂ 15 d₁ 48 d₃ M 5 l₂ 45 s 3 d₄ 13 l₁ ≈ 43 2060 грн Під замовлення До кошику
GN 707.4-55-B28-NI	B 28	15	55	M 6	45	3	13	45	Під замовлення	2206 грн	Детальніше
GN 707.4-55-B28-NI Характеристики: d2 H10 B 28 b ±₀.₂ 15 d₁ 55 d₃ M 6 l₂ 45 s 3 d₄ 13 l₁ ≈ 45 2206 грн Під замовлення До кошику
GN 707.4-55-B30-NI	B 30	15	55	M 6	45	3	13	45	Під замовлення	2084 грн	Детальніше
GN 707.4-55-B30-NI Характеристики: d2 H10 B 30 b ±₀.₂ 15 d₁ 55 d₃ M 6 l₂ 45 s 3 d₄ 13 l₁ ≈ 45 2084 грн Під замовлення До кошику
GN 707.4-60-B32-NI	B 32	15	60	M 6	45	4	13	46.5	Під замовлення	2428 грн	Детальніше
GN 707.4-60-B32-NI Характеристики: d2 H10 B 32 b ±₀.₂ 15 d₁ 60 d₃ M 6 l₂ 45 s 4 d₄ 13 l₁ ≈ 46.5 2428 грн Під замовлення До кошику
GN 707.4-60-B35-NI	B 35	15	60	M 6	45	4	13	46.5	Під замовлення	2413 грн	Детальніше
GN 707.4-60-B35-NI Характеристики: d2 H10 B 35 b ±₀.₂ 15 d₁ 60 d₃ M 6 l₂ 45 s 4 d₄ 13 l₁ ≈ 46.5 2413 грн Під замовлення До кошику
GN 707.4-65-B40-NI	B 40	15	65	M 6	45	4	13	47.5	Під замовлення	2689 грн	Детальніше
GN 707.4-65-B40-NI Характеристики: d2 H10 B 40 b ±₀.₂ 15 d₁ 65 d₃ M 6 l₂ 45 s 4 d₄ 13 l₁ ≈ 47.5 2689 грн Під замовлення До кошику

характеристики

Установче кільце

Нержавіюча сталь AISL 316L NI
Спечена сталь

Гвинт із головкою під торцевий ключ ISO 4762

Нержавіюча сталь AISI 304

Різьбовий фіксатор

Покриття на поліамідній основі (PFB)
Синій колір

Регульовані ручки важільного типу

Цинкове лиття під тиском
З пластиковим покриттям
Чорний колір, RAL 9005, текстуроване оздоблення
Вставка та фіксуючий гвинт
Нержавіюча сталь AISI 303

особливості та сфери застосування

Розрізні кільця GN 707.4 використовуються в разі можливості осьового монтажу. Вони затискаються легко і швидко без інструментів за рахунок зменшення висоти паза за допомогою важеля управління, що регулюється. Наприклад, це дозволяє їх використання як кінцевий обмежувач, що підлягає частому регулюванню.

Фіксатор різьблення гвинта з головкою під торцевий ключ забезпечує збереження висоти паза, встановленої під час монтажу, навіть при відпусканні затискного важеля.

Розміри розрізних настановних кілець відповідають напіврозрізним настановним кільцям GN 706.2 / GN 706.4. Різьблення d3 для розмірів d1 = 16–36 виконане по всьому отвору; для розмірів d1 = 42 і більше як глухий отвір.

інструкція з встановлення

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 707.4.pdf
