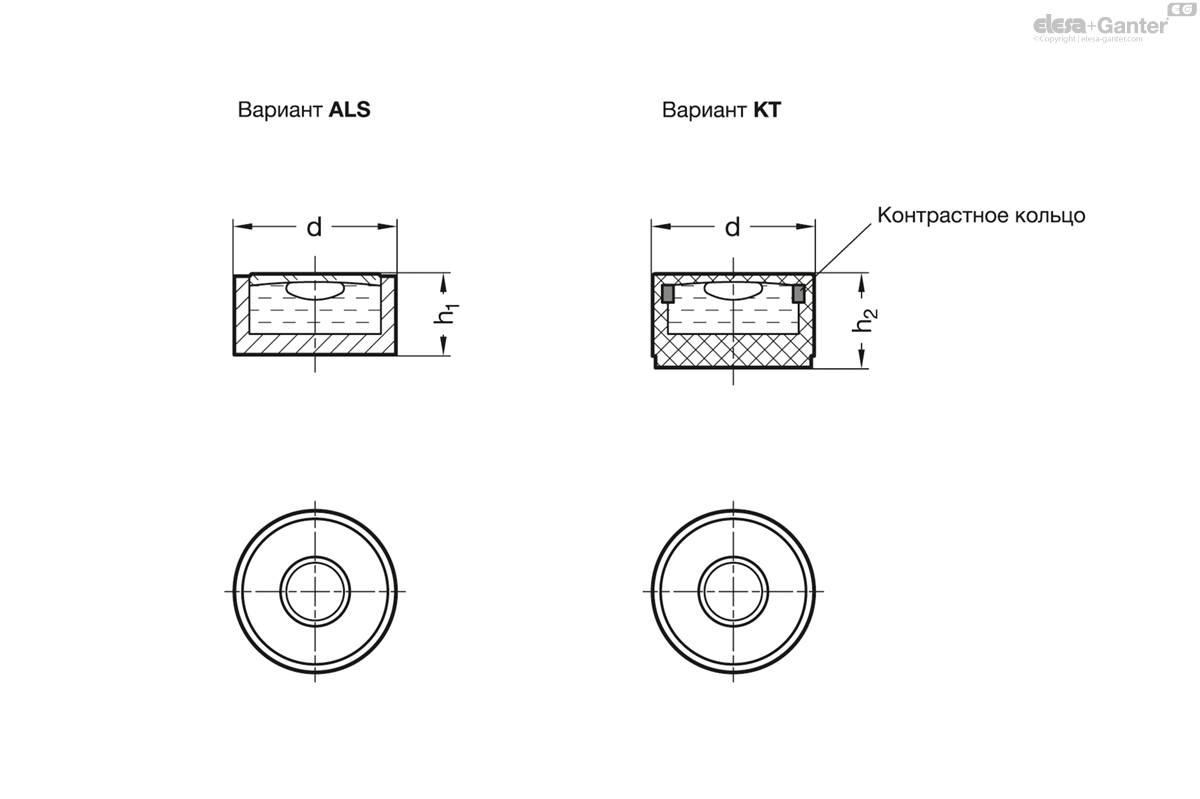

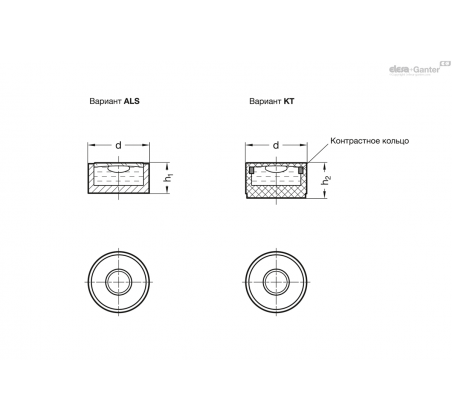

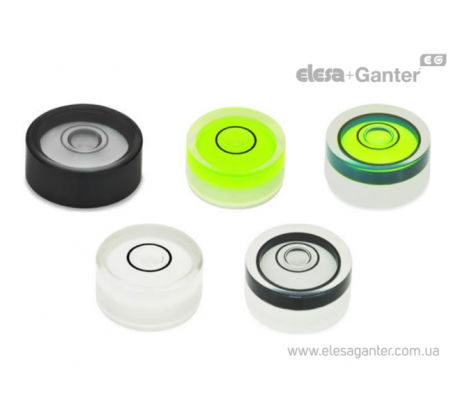

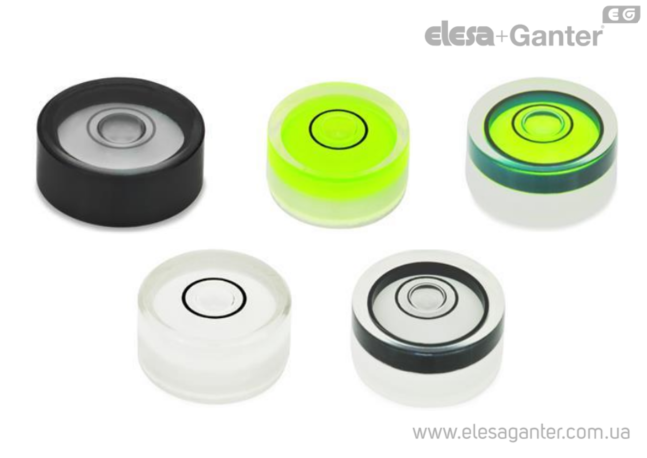

Пухирцеві круглі рівні для встановлення в пластинах і корпусах GN 2281

Чутливість
Тип 10: Кутові хвилини, крок пляшечки 2 мм (тільки варіант виконання ALS)
Тип 40: Кутові хвилини, крок бульбашки 2 мм (тільки варіант виконання KT)
Артикул
№ 1: без контрастного кільця
№ 2: з контрастним кільцем (тільки варіант виконання KT для d=12...18)
Корпус
Алюміній, анодований, природний колір  ALS /
Оглядове вікно, скло
Пластик, білий колір KT /
Оглядове вікно, прозоре
Заповнення
безбарвний прозорий K
зелений прозорий G (тільки варіант виконання KT)

Рівень – це порожнистий корпус, наповнений рідиною та газовою бульбашкою, яка використовується для перевірки горизонтального положення об'єкта. Положення газової бульбашки в рідині показує напрямок, в якому об'єкт нахилений щодо горизонтального рівня, і кут нахилу.

Функція

Порожнистий корпус, що містить рідину і газову бульбашку, має певну сферичну опуклість прозорої стінки, внаслідок чого газова бульбашка завжди переміщається до вищої точки завдяки своїй плавучості.

Прозора верхня секція зазвичай має розмітку або коло, що відмічає положення посередині. Якщо газова бульбашка центрується точно всередині розмітки і рівень повітря правильно відрегульований, це означає, що об'єкт, що перевіряється, займає горизонтальне положення.



Типи рівнів
Доступні як круглі, так і поздовжні рівні.
Круглий рівень одночасно вимірює кут нахилу та кутове положення, наприклад, певного рівня, у той час як поздовжній рівень вказує кут нахилу в одному напрямку лише вздовж осі рівня.
Чутливість
Чутливість спиртових рівнів представлена як кут нахилу, наприклад 30 кутових хвилин або 0,5 градуса. Це кут нахилу, яким спиртовий рівень має бути нахилений задля забезпечення ходу бульбашки на 2 мм. Таким чином, спиртовий рівень із чутливістю 6 кутових хвилин буде мати більш високу чутливість, ніж спиртовий рівень із чутливістю 30 кутових хвилин.



Кут нахилу та відмінність у висоті
Чутливість іноді також вимірюється в мм на метр, тобто як відмінність у висоті на одиницю довжини. Також див. зворотний бік довідкової таблиці.

Завдяки циліндричній конструкції круглі рівні GN 2281 підходять для встановлення в пластинах і корпусах, де вони використовуються для перевірки горизонтального положення кондукторів, машин і приладів.

Круглі (бульбашкові) рівні при цьому не вирівняні, тобто відсутня опора для зовнішнього контуру рівня. Вертикальне положення має бути забезпечене шляхом вирівнювання конструктивного кріплення елемента.

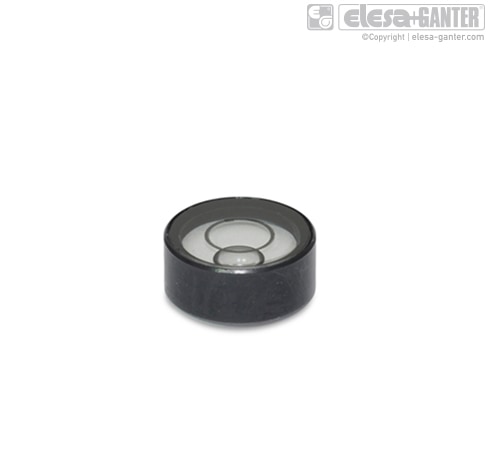

Чорний корпус моделі ALS створює відображення на межі бульбашки, що значною мірою підвищує читаність. Варіант виконання КТ доступний з контрастним кільцем усередині корпусу рівня з повітряною бульбашкою (Артикул № 2), що створює такий самий ефект.

Також контраст може бути поліпшений рахунок темної поверхні всередині монтажного отвору.
