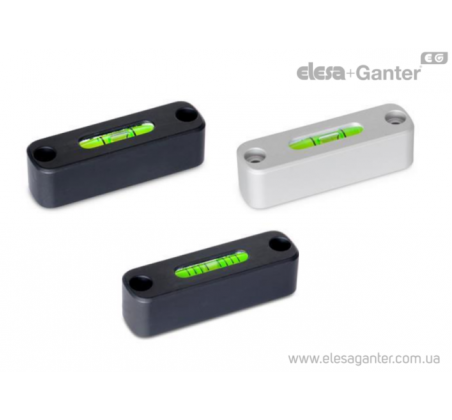

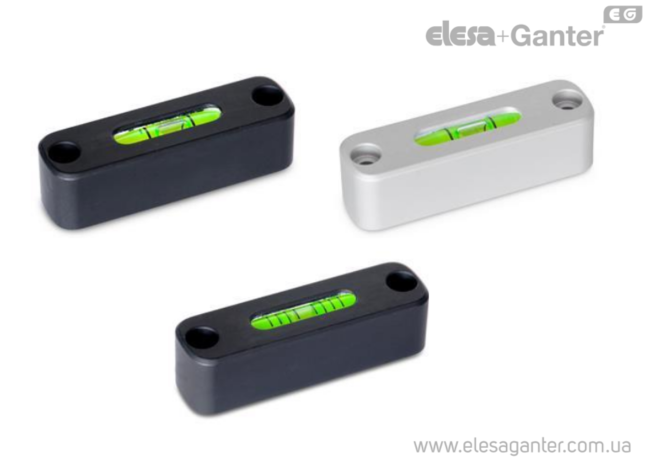

Продольні захищені рівні GN 2283-AV
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 2283-AV Нерегульовані, клас точності високоточний/середній, алюміній чорний/сірий кольори
| Артікул | d1 | d2 | l | h2 | b | m | h1 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 2283-ALN-54-G-50-AV | 3.4 | 6.3 | 54 | 11.3 | 15.5 | 45 | 14.5 |
Під замовлення
|
2644
|
|||
| GN 2283-ALN-54-G-6-AV | 3.4 | 6.3 | 54 | 11.3 | 15.5 | 45 | 14.5 |
Під замовлення
|
3534
|
|||
| GN 2283-ALS-54-G-50-AV | 3.4 | 6.3 | 54 | 11.3 | 15.5 | 45 | 14.5 |
Під замовлення
|
2644
|
|||
| GN 2283-ALS-54-G-6-AV | 3.4 | 6.3 | 54 | 11.3 | 15.5 | 45 | 14.5 | Так |
3534
|
Характеристики
Чутливість
6: Кутові хвилини, переміщення бульбашки на 2 мм
50: Кутові хвилини, переміщення бульбашки на 2 мм
Типи
Тип AV: відцентрований, монтаж з переднього боку (не регулюється)
Корпус
Алюміній
анодований, природний колір ALN
анодований, чорний колір ALS
Елемент спиртового рівня
Скляний корпус
Заповнення
зелений прозорийG
Литєвий склад
на мінеральній основі
За запитом
- Заповнення, безбарвний, прозорий
- Інша чутливість
особливості та сфери застосування
Нагвинчені рівні GN 2283 використовуються для перевірки горизонтального положення затискачів, машин, приладів, обладнання та інструментів.
Спиртові рівні типу AV вирівнюються щодо опорної поверхні так, щоб бульбашка виявився посеред ліній розмітки після досягнення горизонтального положення контактної поверхні.
Спиртові рівні JV вирівнюються при монтажі з використанням монтажних отворів.
Розташована внизу напрямна для вирівнювання є точкою обертання.
За допомогою обережної затяжки можна досягти вирівнювання, при якому бульбашка знаходиться серед ліній розмітки.
Визначення термінів
Спиртовий рівень є порожнистим корпусом, заповненим рідиною з газовою бульбашкою, яка використовується для перевірки горизонтального положення об'єкта. Положення газової бульбашки в рідині показує кут і напрямок, в якому об'єкт нахилений по відношенню до горизонтального рівня.
Функція
Порожнистий корпус, що містить рідину і газову бульбашку, має певну сферичну опуклість прозорої стінки, внаслідок чого газова бульбашка завжди переміщається до вищої точки завдяки своїй плавучості.
На прозорій верхній частині зазвичай є маркування або коло, в центрі якого знаходиться бульбашка. Якщо бульбашка розташована точно в центрі маркування і якщо повітряний рівень відрегульований належним чином, об'єкт, що перевіряється, знаходиться в горизонтальному положенні.
Типи рівнів
Доступні як круглі, так і поздовжні рівні.
Круглий рівень одночасно вимірює кут нахилу та кутове положення, наприклад, певного рівня, у той час як поздовжній рівень вказує кут нахилу в одному напрямку лише вздовж осі рівня.
Чутливість
Чутливість спиртових рівнів визначається як кут нахилу, наприклад, 30 кутових хвилин або 0,5 градусів. Це кут нахилу, на який необхідно нахилити спиртовий рівень, щоб бульбашка зрушилася на 2 мм. Рівень із чутливістю 6 кутових хвилин, отже, має більш високу чутливість, ніж рівень із чутливістю 30 кутових хвилин
Кут нахилу та відмінність у висоті
Чутливість іноді вказується у міліметрах на метр, тобто як різниця у висоті на одиницю довжини. Дивись також довідкову таблицю.
| различие в высоте | Угол w | - |
| в миллиметрах на метр | в угловых минут | Степень, десятичной |
| 0.3 | 1 | 0.0167 |
| 0.9 | 3 | 0.0500 |
| 1.7 | 6 | 0.1000 |
| 2.9 | 10 | 0.1667 |
| 5.8 | 20 | 0.3333 |
| 8.7 | 30 | 0.5000 |
| 11.6 | 40 | 0.6667 |
| 14.5 | 50 | 0.8333 |
| 17.5 | 60 | 1.0000 |
Залиште відгук про товар!
- Високоточні, тип 6: Кутові хвилини, переміщення бульбашки на 2 мм
- Середник клас точності, тип 50: Кутові хвилини, переміщення бульбашки на 2 мм
- природний колір ALN
- чорний колір ALS
