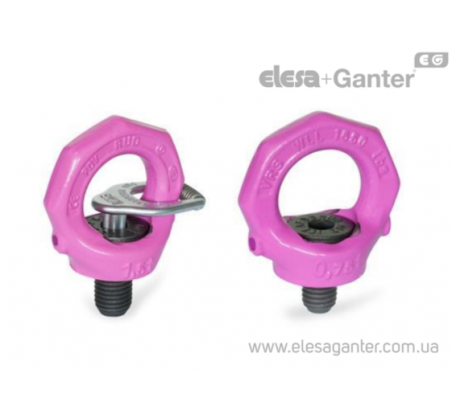

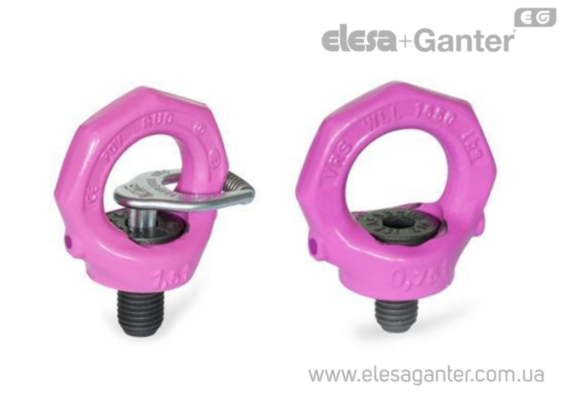

Рим-болти обертаються з підшипником кочення GN 581
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 581 Сталеві ковані, пластикове покриття, з ключем від провороту/без, болт під шестигранник

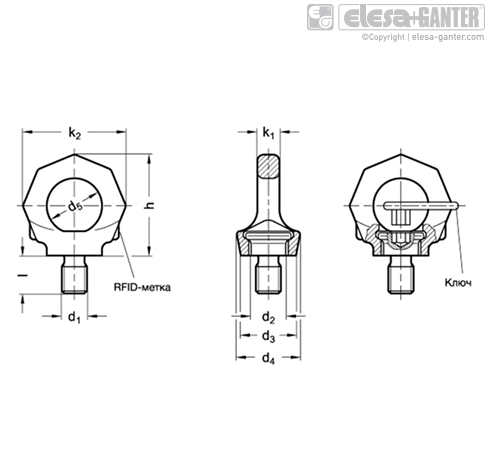

| Артікул | d1 | k1 | d2 | k2 | l | d3 | d4 | d5 | h | Номинальная нагрузка (WLL) | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 581-M10-A | M 10 | 9 | 16 | 47 | 15 | 25 | 30 | 25 | 46 | 0.4 t [4.0 kN] | Так |
4219
|
|||
| GN 581-M10-B | M 10 | 9 | 16 | 47 | 15 | 25 | 30 | 25 | 46 | 0.4 t [4.0 kN] | Так |
4712
|
|||
| GN 581-M12-A | M 12 | 10 | 20 | 56 | 18 | 30 | 34 | 30 | 55 | 0.75 t [7.5 kN] | Так |
4684
|
|||
| GN 581-M12-B | M 12 | 10 | 20 | 56 | 18 | 30 | 34 | 30 | 55 | 0.75 t [7.5 kN] | Так |
5348
|
|||
| GN 581-M16-A | M 16 | 13 | 23.5 | 65 | 24 | 36 | 40 | 35 | 64 | 1.5 t [15.0 kN] | Так |
5498
|
|||
| GN 581-M16-B | M 16 | 13 | 23.5 | 65 | 24 | 36 | 40 | 35 | 64 | 1.5 t [15.0 kN] | Так |
6237
|
|||
| GN 581-M20-A | M 20 | 16 | 29 | 76 | 30 | 41 | 50 | 40 | 75 | 2.3 t [23.0 kN] | Так |
7207
|
|||
| GN 581-M20-B | M 20 | 16 | 29 | 76 | 30 | 41 | 50 | 40 | 75 | 2.3 t [23.0 kN] | Так |
8102
|
|||
| GN 581-M24-A | M 24 | 19 | 35 | 92 | 36 | 51 | 60 | 49 | 90 | 3.2 t [32.0 kN] | Так |
9998
|
|||
| GN 581-M24-B | M 24 | 19 | 35 | 92 | 36 | 51 | 60 | 49 | 90 | 3.2 t [32.0 kN] | Так |
11195
|
|||
| GN 581-M30-A | M 30 | 24 | 44 | 114 | 45 | 66 | 75 | 60 | 113 | 4.5 t [45.0 kN] |
Під замовлення
|
14123
|
|||
| GN 581-M30-B | M 30 | 24 | 44 | 114 | 45 | 66 | 75 | 60 | 113 | 4.5 t [45.0 kN] |
Під замовлення
|
15499
|
|||
| GN 581-M36-A | M 36 | 29 | 53 | 135 | 54 | 75 | 90 | 72 | 135 | 7.0 t [70.0 kN] | Так |
23288
|
|||
| GN 581-M36-B | M 36 | 29 | 53 | 135 | 54 | 75 | 90 | 72 | 135 | 7.0 t [70.0 kN] |
Під замовлення
|
24774
|
|||
| GN 581-M6-A | M 6 | 7 | 13 | 37 | 9 | 23 | 28 | 20 | 37 | 0.1 t [1.0 kN] | Так |
4610
|
|||
| GN 581-M6-B | M 6 | 7 | 13 | 37 | 9 | 23 | 28 | 20 | 37 | 0.1 t [1.0 kN] |
Під замовлення
|
5121
|
|||
| GN 581-M8-A | M 8 | 9 | 16 | 47 | 12 | 25 | 30 | 25 | 46 | 0.3 t [3.0 kN] | Так |
4314
|
|||
| GN 581-M8-B | M 8 | 9 | 16 | 47 | 12 | 25 | 30 | 25 | 46 | 0.3 t [1.0 kN] | Так |
4802
|
Характеристики
Типи
Тип A: без ключа
Тип B: з ключем
Кільце
Сталь WNr. №1.6541
ковані
відпустка із збереженням міцності на розрив
електромагнітні випробування всіх виробів на міцність за стандартом EN 1677
пластикове покриття рожевого кольору
Болт
Сталь
Клас розривної міцності 10.9
електромагнітні випробування всіх виробів на міцність
Заходи безпеки
Навантаження, зазначені в дужках, відносяться до здатності навантаження відповідного рим-болта DIN 580. Якщо таке значення не вказано, то використання рим-болтів DIN 580 не допускається!
Поверхня для прикручування рим-болтів з нержавіючої сталі GN 581 повинна бути плоскою і розташовуватися під прямим кутом до отвору; зенкування має бути менше або дорівнює номінальному діаметру різьблення.
Увінчене кільце гвинта має встановити міцний контакт (не використовуйте шайби), а рим-болт повинен вільно обертатися на 360 °.
Перед застосуванням навантаження поверніть римболт у напрямку дії сили. Рим-болт не підходить для частих циклів обертання під впливом навантаження.
Зазначені значення навантаження застосовуються для мінімальної довжини вкручування 1,5 × номінальний діаметр різьблення зі сталі з мінімальною розривною міцністю 37 кгс/мм2 при температурі навколишнього середовища від -40 до 280 °С. Навантажувальні можливості для різних умов надаються за запитом.
Інструкції з експлуатації з більш детальною інформацією та технічними умовами включені до кожного комплекту постачання (див. також інформацію на сайті www.elesaganter.com.ua).
Умови використання з різними вантажами
| Метод кріплення |  |
 |
 |
 |
 |
 |
 |
 |
||
| Количество | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 3 и 4 | 3 и 4 | 3 и 4 |
| Угол наклона | 0° | 90° | 0° | 90° | 0° t до 45° | 45° до 60° | Асимм. | 0° t до 45° | 45° до 60° | Асимм. |
| Фактор | 1 | 1 | 2 | 2 | 1.4 | 1 | 1 | 2.1 | 1.5 | 1 |
| 0.50 | 1.00 | 0.14 | ||||||||
| M 8 | 1.00 [0.14] | 0.30 t | 2.00 [0.28] | 0.60 t | 0.42 [0.10] | 0.30 t | 0.30 t | 0.63 t | 0.45 t | 0.30 t |
| M 10 | 1.00 t [0.23] | 0.40 t | 2.00 [0.46] | 0.80 t | 0.56 [0.17] | 0.40 t | 0.40 t | 0.84 t | 0.60 t | 0.40 t |
| M 12 | 2.00 [0.34] | 0.75 t | 4.00 [0.68] | 1.50 t | 1.00 [0.24] | 0.75 t | 0.75 t | 1.60 t | 1.12 t | 0.75 t |
| M 16 | 4.00 [0.70] | 1.50 t | 8.00 [1.40] | 3.00 t | 2.10 [0.50] | 1.50 t | 1.50 t | 3.15 t | 2.25 t | 1.50 t |
| M 20 | 6.00 [1.20] | 2.30 t | 12.00 [2.40] | 4.60 t | 3.22 [0.86] | 2.30 t | 2.30 t | 4.83 t | 3.45 t | 2.30 t |
| M 24 | 8.00 [1.80] | 3.20 t | 16.00 [3.60] | 6.40 t | 4.48 [1.29] | 3.20 t | 3.20 t | 6.70 t | 4.80 t | 3.20 t |
| M 30 | 12.00 [3.20] | 4.50 t | 24.00 [6.40] | 9.00 t | 6.30 [2.30] | 4.50 t | 4.50 t | 9.40 t | 6.70 t | 4.50 t |
| M 36 | 16.0 [4.60] | 7.00 t | 32.00 [9.20] | 14.00 t | 9.80 [3.30] | 7.00 t | 7.00 t | 14.70 t | 10.50 t | 7.00 t |
особливості та сфери застосування
Рим-болти GN 581 монтуються в підшипниках кочення, забезпечуючи регулювання напряму дії сили та запобігаючи випадковому ослабленню або перекручуванню (що потенційно можливо з рим-болтами DIN 580 ).
Рим-болти GN 581 забезпечують високу несучу здатність та протестовані на відповідність нормативам техніки безпеки (коефіцієнт безпеки 4).
Номінальне припустиме навантаження, вказане в таблиці вище, чітко позначено на петлі. Вона застосовується для найбільш несприятливих випадків застосування навантаження з погляду типів навантаження, перерахованих на протилежному боці.
Рим-болти GN 581 відповідають Директиві з машинобудування 2006/42/EG та пройшли BG-випробування.
RFID-мітка допомагає безпомилково відстежити кожен компонент та визначити його характеристики – наприклад, при плановому огляді.
Болт із головкою під внутрішній шестигранник не може бути знятий з кільця.
Тип B підходить для складання без використання інструментів: вставлення гайкового ключа в гніздо для шестигранної головки болта дозволяє повертати болт вручну.
