Швидкі вантажні штифти з пружинним стопорним механізмом GN 1130

Друк

GN 1130

Швидкі вантажні штифти з пружинним стопорним механізмом

Шпилька та дуга сталь, кнопка алюміній

GN 1130-NI

Швидкознімні вантажні комплекти

Нержавіюча сталь

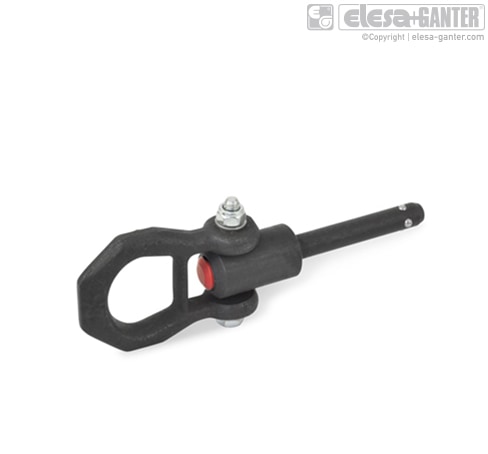

Швидкі вантажні штифти з пружинним стопорним механізмом GN 1130 – фото 1

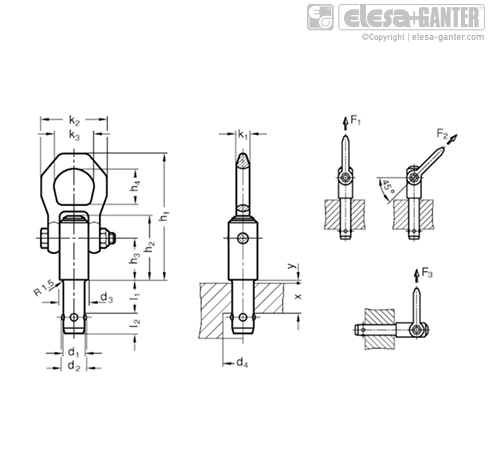

Швидкі вантажні штифти з пружинним стопорним механізмом GN 1130 – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 1130 Шпилька та дуга сталь, кнопка алюміній

Артікул
Артікул	d₁ -₀.₀₄/-₀.₀₈	l₁ +₁	d₄ min	k₁	d₂	k₂	d₃	h₂	l₂	x min	h₃	h₄	y	h₁	k₃	Номинальная нагрузка в кНF₁	Номинальная нагрузка в кНF₂	Номинальная нагрузка в кНF₃	В наявності	Ціна
GN 1130-10-15-ST	10	15	12.2	9.5	11.7	49	21.5	38.5	10.2	5	25.7	27	1.5	87.5	30	2.7*	2.4*	2.1*	Так	6704 грн	Детальніше
GN 1130-10-15-ST Характеристики: d₁ -₀.₀₄/-₀.₀₈ 10 l₁ +₁ 15 d₄ min 12.2 k₁ 9.5 d₂ 11.7 k₂ 49 d₃ 21.5 h₂ 38.5 l₂ 10.2 x min 5 h₃ 25.7 h₄ 27 y 1.5 h₁ 87.5 k₃ 30 Номинальная нагрузка в кНF₁ 2.7* Номинальная нагрузка в кНF₂ 2.4* Номинальная нагрузка в кНF₃ 2.1* 6704 грн Так До кошику
GN 1130-10-25-ST	10	25	12.2	9.5	11.7	49	21.5	38.5	10.2	15	25.7	27	1.5	87.5	30	2.7*	2.4*	2.1*	Під замовлення	6704 грн	Детальніше
GN 1130-10-25-ST Характеристики: d₁ -₀.₀₄/-₀.₀₈ 10 l₁ +₁ 25 d₄ min 12.2 k₁ 9.5 d₂ 11.7 k₂ 49 d₃ 21.5 h₂ 38.5 l₂ 10.2 x min 15 h₃ 25.7 h₄ 27 y 1.5 h₁ 87.5 k₃ 30 Номинальная нагрузка в кНF₁ 2.7* Номинальная нагрузка в кНF₂ 2.4* Номинальная нагрузка в кНF₃ 2.1* 6704 грн Під замовлення До кошику
GN 1130-10-35-ST	10	35	12.2	9.5	11.7	49	21.5	38.5	10.2	25	25.7	27	1.5	87.5	30	2.7*	2.4*	2.1*	Так	6704 грн	Детальніше
GN 1130-10-35-ST Характеристики: d₁ -₀.₀₄/-₀.₀₈ 10 l₁ +₁ 35 d₄ min 12.2 k₁ 9.5 d₂ 11.7 k₂ 49 d₃ 21.5 h₂ 38.5 l₂ 10.2 x min 25 h₃ 25.7 h₄ 27 y 1.5 h₁ 87.5 k₃ 30 Номинальная нагрузка в кНF₁ 2.7* Номинальная нагрузка в кНF₂ 2.4* Номинальная нагрузка в кНF₃ 2.1* 6704 грн Так До кошику
GN 1130-10-50-ST	10	50	12.2	9.5	11.7	49	21.5	38.5	10.2	40	25.7	27	1.5	87.5	30	2.7*	2.4*	2.1*	Під замовлення	6704 грн	Детальніше
GN 1130-10-50-ST Характеристики: d₁ -₀.₀₄/-₀.₀₈ 10 l₁ +₁ 50 d₄ min 12.2 k₁ 9.5 d₂ 11.7 k₂ 49 d₃ 21.5 h₂ 38.5 l₂ 10.2 x min 40 h₃ 25.7 h₄ 27 y 1.5 h₁ 87.5 k₃ 30 Номинальная нагрузка в кНF₁ 2.7* Номинальная нагрузка в кНF₂ 2.4* Номинальная нагрузка в кНF₃ 2.1* 6704 грн Під замовлення До кошику
GN 1130-12-15-ST	12	15	14.7	9.5	14.2	49	21.5	38.5	11	5	25.7	27	1.5	87.5	30	3.5*	3.2*	2.8*	Під замовлення	7250 грн	Детальніше
GN 1130-12-15-ST Характеристики: d₁ -₀.₀₄/-₀.₀₈ 12 l₁ +₁ 15 d₄ min 14.7 k₁ 9.5 d₂ 14.2 k₂ 49 d₃ 21.5 h₂ 38.5 l₂ 11 x min 5 h₃ 25.7 h₄ 27 y 1.5 h₁ 87.5 k₃ 30 Номинальная нагрузка в кНF₁ 3.5* Номинальная нагрузка в кНF₂ 3.2* Номинальная нагрузка в кНF₃ 2.8* 7250 грн Під замовлення До кошику
GN 1130-12-25-ST	12	25	14.7	9.5	14.2	49	21.5	38.5	11	10	25.7	27	1.5	87.5	30	3.5*	3.2*	2.8*	Під замовлення	7250 грн	Детальніше
GN 1130-12-25-ST Характеристики: d₁ -₀.₀₄/-₀.₀₈ 12 l₁ +₁ 25 d₄ min 14.7 k₁ 9.5 d₂ 14.2 k₂ 49 d₃ 21.5 h₂ 38.5 l₂ 11 x min 10 h₃ 25.7 h₄ 27 y 1.5 h₁ 87.5 k₃ 30 Номинальная нагрузка в кНF₁ 3.5* Номинальная нагрузка в кНF₂ 3.2* Номинальная нагрузка в кНF₃ 2.8* 7250 грн Під замовлення До кошику
GN 1130-12-35-ST	12	35	14.7	9.5	14.2	49	21.5	38.5	11	20	25.7	27	1.5	87.5	30	3.5*	3.2*	2.8*	Під замовлення	7250 грн	Детальніше
GN 1130-12-35-ST Характеристики: d₁ -₀.₀₄/-₀.₀₈ 12 l₁ +₁ 35 d₄ min 14.7 k₁ 9.5 d₂ 14.2 k₂ 49 d₃ 21.5 h₂ 38.5 l₂ 11 x min 20 h₃ 25.7 h₄ 27 y 1.5 h₁ 87.5 k₃ 30 Номинальная нагрузка в кНF₁ 3.5* Номинальная нагрузка в кНF₂ 3.2* Номинальная нагрузка в кНF₃ 2.8* 7250 грн Під замовлення До кошику
GN 1130-12-50-ST	12	50	14.7	9.5	14.2	49	21.5	38.5	11	35	25.7	27	1.5	87.5	30	3.5*	3.2*	2.8*	Так	7250 грн	Детальніше
GN 1130-12-50-ST Характеристики: d₁ -₀.₀₄/-₀.₀₈ 12 l₁ +₁ 50 d₄ min 14.7 k₁ 9.5 d₂ 14.2 k₂ 49 d₃ 21.5 h₂ 38.5 l₂ 11 x min 35 h₃ 25.7 h₄ 27 y 1.5 h₁ 87.5 k₃ 30 Номинальная нагрузка в кНF₁ 3.5* Номинальная нагрузка в кНF₂ 3.2* Номинальная нагрузка в кНF₃ 2.8* 7250 грн Так До кошику
GN 1130-16-25-ST	16	25	19.2	9.5	18.6	49	25	47.5	15.1	10	31	27	1.5	92.8	30	4.8*	4.5*	4.1*	Під замовлення	7995 грн	Детальніше
GN 1130-16-25-ST Характеристики: d₁ -₀.₀₄/-₀.₀₈ 16 l₁ +₁ 25 d₄ min 19.2 k₁ 9.5 d₂ 18.6 k₂ 49 d₃ 25 h₂ 47.5 l₂ 15.1 x min 10 h₃ 31 h₄ 27 y 1.5 h₁ 92.8 k₃ 30 Номинальная нагрузка в кНF₁ 4.8* Номинальная нагрузка в кНF₂ 4.5* Номинальная нагрузка в кНF₃ 4.1* 7995 грн Під замовлення До кошику
GN 1130-16-50-ST	16	50	19.2	9.5	18.6	49	25	47.5	15.1	15	31	27	1.5	92.8	30	4.8*	4.5*	4.1*	Так	7995 грн	Детальніше
GN 1130-16-50-ST Характеристики: d₁ -₀.₀₄/-₀.₀₈ 16 l₁ +₁ 50 d₄ min 19.2 k₁ 9.5 d₂ 18.6 k₂ 49 d₃ 25 h₂ 47.5 l₂ 15.1 x min 15 h₃ 31 h₄ 27 y 1.5 h₁ 92.8 k₃ 30 Номинальная нагрузка в кНF₁ 4.8* Номинальная нагрузка в кНF₂ 4.5* Номинальная нагрузка в кНF₃ 4.1* 7995 грн Так До кошику
GN 1130-16-75-ST	16	75	19.2	9.5	18.6	49	25	47.5	15.1	35	31	27	1.5	92.8	30	4.8*	4.5*	4.1*	Під замовлення	7995 грн	Детальніше
GN 1130-16-75-ST Характеристики: d₁ -₀.₀₄/-₀.₀₈ 16 l₁ +₁ 75 d₄ min 19.2 k₁ 9.5 d₂ 18.6 k₂ 49 d₃ 25 h₂ 47.5 l₂ 15.1 x min 35 h₃ 31 h₄ 27 y 1.5 h₁ 92.8 k₃ 30 Номинальная нагрузка в кНF₁ 4.8* Номинальная нагрузка в кНF₂ 4.5* Номинальная нагрузка в кНF₃ 4.1* 7995 грн Під замовлення До кошику
GN 1130-20-50-ST	20	50	25	11	24.5	56	30	55.9	19.7	25	36.5	32.6	1.5	114	36	10*	8.5*	6.5*	Під замовлення	12066 грн	Детальніше
GN 1130-20-50-ST Характеристики: d₁ -₀.₀₄/-₀.₀₈ 20 l₁ +₁ 50 d₄ min 25 k₁ 11 d₂ 24.5 k₂ 56 d₃ 30 h₂ 55.9 l₂ 19.7 x min 25 h₃ 36.5 h₄ 32.6 y 1.5 h₁ 114 k₃ 36 Номинальная нагрузка в кНF₁ 10* Номинальная нагрузка в кНF₂ 8.5* Номинальная нагрузка в кНF₃ 6.5* 12066 грн Під замовлення До кошику
GN 1130-20-75-ST	20	75	25	11	24.5	56	30	55.9	19.7	45	36.5	32.6	1.5	114	36	10*	8.5*	6.5*	Під замовлення	12314 грн	Детальніше
GN 1130-20-75-ST Характеристики: d₁ -₀.₀₄/-₀.₀₈ 20 l₁ +₁ 75 d₄ min 25 k₁ 11 d₂ 24.5 k₂ 56 d₃ 30 h₂ 55.9 l₂ 19.7 x min 45 h₃ 36.5 h₄ 32.6 y 1.5 h₁ 114 k₃ 36 Номинальная нагрузка в кНF₁ 10* Номинальная нагрузка в кНF₂ 8.5* Номинальная нагрузка в кНF₃ 6.5* 12314 грн Під замовлення До кошику
GN 1130-8-10-ST	8	10	9.9	9.5	9.35	49	21.5	38.5	8.75	5	25.7	27	1.5	87.5	30	1.5*	1.2*	0.5*	Під замовлення	6578 грн	Детальніше
GN 1130-8-10-ST Характеристики: d₁ -₀.₀₄/-₀.₀₈ 8 l₁ +₁ 10 d₄ min 9.9 k₁ 9.5 d₂ 9.35 k₂ 49 d₃ 21.5 h₂ 38.5 l₂ 8.75 x min 5 h₃ 25.7 h₄ 27 y 1.5 h₁ 87.5 k₃ 30 Номинальная нагрузка в кНF₁ 1.5* Номинальная нагрузка в кНF₂ 1.2* Номинальная нагрузка в кНF₃ 0.5* 6578 грн Під замовлення До кошику
GN 1130-8-15-ST	8	15	9.9	9.5	9.35	49	21.5	38.5	8.75	5	25.7	27	1.5	87.5	30	1.5*	1.2*	0.5*	Так	6578 грн	Детальніше
GN 1130-8-15-ST Характеристики: d₁ -₀.₀₄/-₀.₀₈ 8 l₁ +₁ 15 d₄ min 9.9 k₁ 9.5 d₂ 9.35 k₂ 49 d₃ 21.5 h₂ 38.5 l₂ 8.75 x min 5 h₃ 25.7 h₄ 27 y 1.5 h₁ 87.5 k₃ 30 Номинальная нагрузка в кНF₁ 1.5* Номинальная нагрузка в кНF₂ 1.2* Номинальная нагрузка в кНF₃ 0.5* 6578 грн Так До кошику
GN 1130-8-25-ST	8	25	9.9	9.5	9.35	49	21.5	38.5	8.75	10	25.7	27	1.5	87.5	30	1.5*	1.2*	0.5*	Так	6578 грн	Детальніше
GN 1130-8-25-ST Характеристики: d₁ -₀.₀₄/-₀.₀₈ 8 l₁ +₁ 25 d₄ min 9.9 k₁ 9.5 d₂ 9.35 k₂ 49 d₃ 21.5 h₂ 38.5 l₂ 8.75 x min 10 h₃ 25.7 h₄ 27 y 1.5 h₁ 87.5 k₃ 30 Номинальная нагрузка в кНF₁ 1.5* Номинальная нагрузка в кНF₂ 1.2* Номинальная нагрузка в кНF₃ 0.5* 6578 грн Так До кошику
GN 1130-8-35-ST	8	35	9.9	9.5	9.35	49	21.5	38.5	8.75	20	25.7	27	1.5	87.5	30	1.5*	1.2*	0.5*	Так	6578 грн	Детальніше
GN 1130-8-35-ST Характеристики: d₁ -₀.₀₄/-₀.₀₈ 8 l₁ +₁ 35 d₄ min 9.9 k₁ 9.5 d₂ 9.35 k₂ 49 d₃ 21.5 h₂ 38.5 l₂ 8.75 x min 20 h₃ 25.7 h₄ 27 y 1.5 h₁ 87.5 k₃ 30 Номинальная нагрузка в кНF₁ 1.5* Номинальная нагрузка в кНF₂ 1.2* Номинальная нагрузка в кНF₃ 0.5* 6578 грн Так До кошику

Характеристики

Варіант виконання зі сталі
Сталь ST
Шпилька, хомут
термооброблений, марганець-фосфатований
Натискна кнопка
Алюміній, червоний колір, анодований
Стопорне кільце (пружина)
Нержавіюча сталь

особливості та сфери застосування

Підйомні штифти GN 1130 є несучими елементами, конструкція яких забезпечує швидке і легке використання. Натискання на червону алюмінієву кнопку дозволяє розблокувати фіксуючу кульку і переміщати (витягувати і встановлювати) болт, що контролює натяг, в отворі, що утримує його. Хомут повертається на кут не менше 180° і забезпечений запобіжним фланцем, встановленим як захист від випадкового спрацьовування. Залежно від напрямку тягового зусилля кульовий навантажений болт може вільно обертатися в отворі, що утримує його, на 360°.

При цьому не потрібні підвісні та підйомні механізми, що постійно залишаються на заготівлі (наприклад, вантажні петлі). Достатньо використовувати отвори, що утримують, з d1 H11 з відповідною міцністю матеріалів.

Крім того, GN 1132 є утримуючі втулки.

Для додаткових інструкцій користувача див. інструкцію з експлуатації, що додається до кожного підйомного штифта.

Аксесуари

Утримуючі втулки GN 1132

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_1130.pdf

Залиште відгук про товар!

**рекомендується застосовувати спільно з втримуваними втулками GN 1132, що вкручуються.
