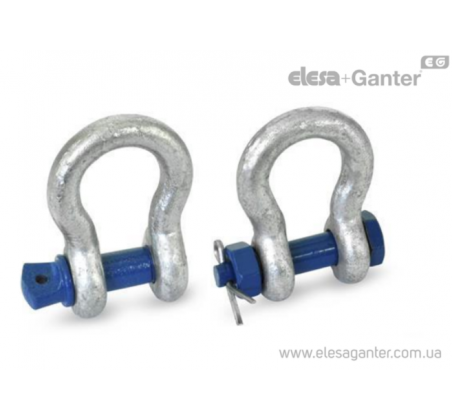

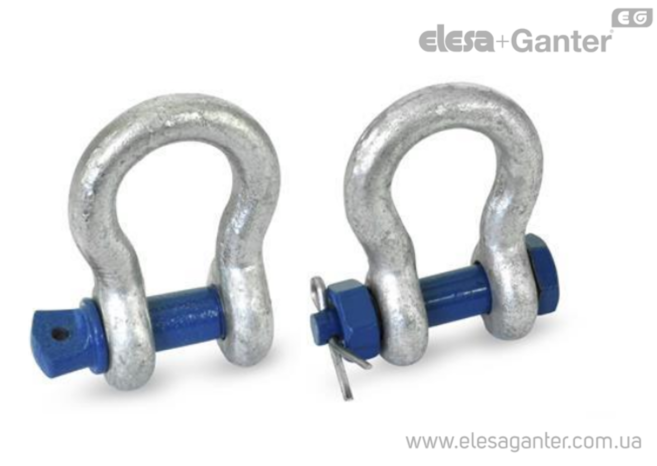

Вигнуті вантажні хомути GN 585
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 585 Кована сталь оцинкована, болт гальванічне лакування, різьбова шпилька/гайка зі шплінтом

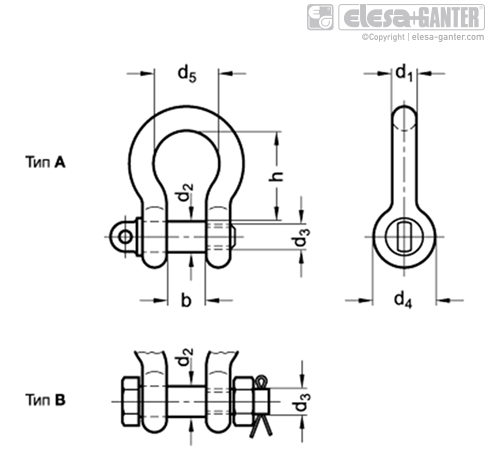

| Артікул | d1 Ном. розмiр | d1 в дюймах | b ±1 | d2 ±0.5 | d3** Дюйм рiзьба с крупним кроком (UNC) | d4 | d5 | h | Номинальная нагрузка (WLL) | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 585-10-A | 10 | 3/8 | 16 | 12 | 7/16 | 26 | 24 | 36 | 1.0 t [10 kN] | Так |
244
|
|||
| GN 585-10-B | 10 | 3/8 | 16 | 12 | 7/16 | 26 | 24 | 36 | 1.0 t [10 kN] | Так |
307
|
|||
| GN 585-11-A | 11 | 7/16 | 18 | 14 | 1/2 | 28 | 27 | 42 | 1.5 t [15 kN] | Так |
306
|
|||
| GN 585-11-B | 11 | 7/16 | 18 | 14 | 1/2 | 28 | 27 | 42 | 1.5 t [15 kN] | Так |
329
|
|||
| GN 585-13-A | 13 | 1/2 | 21 | 16 | 5/8 | 30 | 30 | 48 | 2.0 t [20 kN] | Так |
369
|
|||
| GN 585-13-B | 13 | 1/2 | 21 | 16 | 5/8 | 30 | 30 | 48 | 2.0 t [20 kN] | Так |
413
|
|||
| GN 585-16-A | 16 | 5/8 | 27 | 19 | 3/4 | 42 | 38 | 60 | 3.25 t [32.5 kN] | Так |
622
|
|||
| GN 585-16-B | 16 | 5/8 | 27 | 19 | 3/4 | 42 | 38 | 60 | 3.25 t [32.5 kN] | Так |
702
|
|||
| GN 585-19-A | 19 | 3/4 | 32 | 22 | 7/8 | 48 | 45 | 71 | 4.75 t [47.5 kN] | Так |
908
|
|||
| GN 585-19-B | 19 | 3/4 | 32 | 22 | 7/8 | 48 | 45 | 71 | 4.75 t [47.5 kN] | Так |
1050
|
|||
| GN 585-22-A | 22 | 7/8 | 36 | 25 | 1 | 57 | 51 | 84 | 6.5 t [65.0 kN] | Так |
1395
|
|||
| GN 585-22-B | 22 | 7/8 | 36 | 25 | 1 | 57 | 51 | 84 | 6.5 t [65.0 kN] | Так |
1467
|
|||
| GN 585-25-A | 25 | 1 | 43 | 28 | 1 1/8 | 62 | 59 | 95 | 8.5 t [85.0 kN] | Так |
1991
|
|||
| GN 585-25-B | 25 | 1 | 43 | 28 | 1 1/8 | 62 | 59 | 95 | 8.5 t [85.0 kN] | Так |
2175
|
|||
| GN 585-6-A | 6 | 1/4 | 12 | 8 | 5/16 | 17 | 19 | 28 | 0.5 t [5.0 kN] | Так |
174
|
|||
| GN 585-6-B | 6 | 1/4 | 12 | 8 | 5/16 | 17 | 19 | 28 | 0.5 t [5.0 kN] | Так |
203
|
|||
| GN 585-8-A | 8 | 5/16 | 13 | 10 | 3/8 | 21 | 21 | 31 | 0.75 t [7.5 kN] | Так |
207
|
|||
| GN 585-8-B | 8 | 5/16 | 13 | 10 | 3/8 | 21 | 21 | 31 | 0.75 t [7.5 kN] | Так |
235
|
Характеристики
Тип
Тип A: з різьбовою шпилькою
Тип B: Болт з гайкою та шплінтом
Кільцевий кронштейн
Термооброблена сталь, штамповано-кована
гаряче цинкування
Болт
Термооброблена сталь, штамповано-кована
оцинкований гальванічним методом, лакований
особливості та сфери застосування
Високоміцні прямі хомути GN 585 виконані відповідно до Федеральної специфікації США RR-C-271 і характеризуються шестиразовими нормами безпеки, що означає, що мінімальне руйнівне навантаження принаймні вшестеро більше, ніж значення номінального навантаження (WLL).
Вигнута форма особливо підходить для використання там, де хомути зазнають впливу навантажень декількох видів.
Номінальний розмір та номінальне навантаження (WLL) нанесені на хомут, що полегшує вибір відповідного механізму, що підвішує. У цілому нині номінальна навантаження має перевищуватися.
Конструкції з гайкою та шплінтом (тип B) зазвичай рекомендуються для нерухомих з'єднань. Болти можуть обертатися, а ненавмисне ослаблення гайки запобігає шплінту.
Інструкція з експлуатації з більш детальною інформацією та характеристиками входить до кожного комплекту постачання.
Залиште відгук про товар!
- Тип A: з різьбовою шпилькою
- Тип B: Болт з гайкою та шплінтом
