Упорні подушки з пружинним кільцем для гвинтів DIN 6332 та DIN 6304/DIN 6306 GN 6311.1-NI

Друк

GN 6311.1

Упорні подушки з пружинним кільцем для гвинтів DIN 6332 та DIN 6304/DIN 6306

Сталь, пластикова кришка/без, рівна поверхня/призму

GN 6311.1-NI

Упорні подушки з пружинним кільцем для гвинтів DIN 6332 та DIN 6304/DIN 6306

Нержавіюча сталь, пластикова кришка/без, рівна поверхня/призму

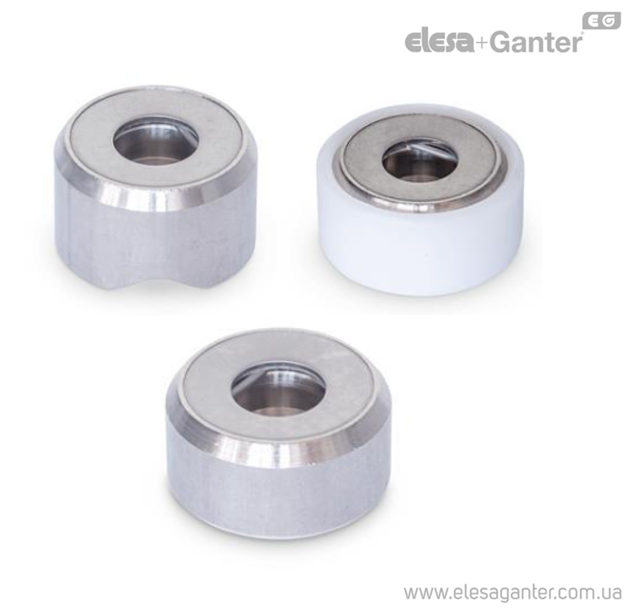

Упорні подушки з пружинним кільцем для гвинтів DIN 6332 та DIN 6304/DIN 6306 GN 6311.1-NI – фото 1

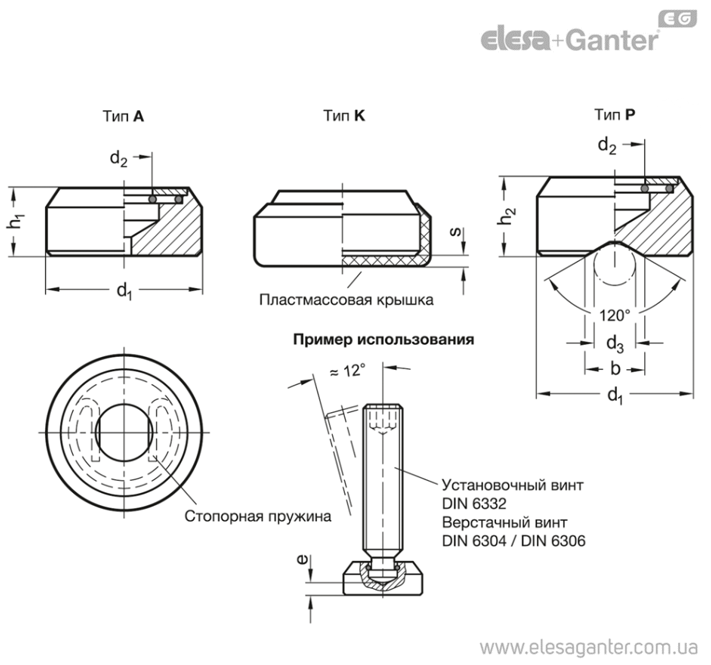

Упорні подушки з пружинним кільцем для гвинтів DIN 6332 та DIN 6304/DIN 6306 GN 6311.1-NI – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 6311.1-NI Нержавіюча сталь, пластикова кришка/без, рівна поверхня/призму

Артікул
Артікул	d3 макс.	d₂ +₀.₂	d₃ мин.	e ≈	d₁	h₂	s	Установочный винт DIN ₆₃₃₂	b	h₁	В наявності	Ціна
GN 6311.1-12-A-NI	16	5.2	7.5	1.5	12	-	1.5	M6	8	6	Так	287 грн	Детальніше
GN 6311.1-12-A-NI Характеристики: d3 макс. 16 d₂ +₀.₂ 5.2 d₃ мин. 7.5 e ≈ 1.5 d<sub>1</sub> 12 h₂ - s 1.5 Установочный винт DIN ₆₃₃₂ M6 b 8 h₁ 6 287 грн Так До кошику
GN 6311.1-12-K-NI	16	5.2	7.5	-	12	-	1.5	M6	8	6	Так	363 грн	Детальніше
GN 6311.1-12-K-NI Характеристики: d3 макс. 16 d₂ +₀.₂ 5.2 d₃ мин. 7.5 e ≈ - d<sub>1</sub> 12 h₂ - s 1.5 Установочный винт DIN ₆₃₃₂ M6 b 8 h₁ 6 363 грн Так До кошику
GN 6311.1-12-P-NI	16	5.2	7.5	4.5	12	9	1.5	M6	8	-	Під замовлення	474 грн	Детальніше
GN 6311.1-12-P-NI Характеристики: d3 макс. 16 d₂ +₀.₂ 5.2 d₃ мин. 7.5 e ≈ 4.5 d<sub>1</sub> 12 h₂ 9 s 1.5 Установочный винт DIN ₆₃₃₂ M6 b 8 h₁ - 474 грн Під замовлення До кошику
GN 6311.1-16-A-NI	20	6.3	7.5	2.2	16	-	1.5	M 8	10	8	Так	302 грн	Детальніше
GN 6311.1-16-A-NI Характеристики: d3 макс. 20 d₂ +₀.₂ 6.3 d₃ мин. 7.5 e ≈ 2.2 d<sub>1</sub> 16 h₂ - s 1.5 Установочный винт DIN ₆₃₃₂ M 8 b 10 h₁ 8 302 грн Так До кошику
GN 6311.1-16-K-NI	20	6.3	7.5	-	16	-	1.5	M 8	10	8	Так	358 грн	Детальніше
GN 6311.1-16-K-NI Характеристики: d3 макс. 20 d₂ +₀.₂ 6.3 d₃ мин. 7.5 e ≈ - d<sub>1</sub> 16 h₂ - s 1.5 Установочный винт DIN ₆₃₃₂ M 8 b 10 h₁ 8 358 грн Так До кошику
GN 6311.1-16-P-NI	20	6.3	7.5	5.3	16	11	1.5	M 8	10	-	Під замовлення	505 грн	Детальніше
GN 6311.1-16-P-NI Характеристики: d3 макс. 20 d₂ +₀.₂ 6.3 d₃ мин. 7.5 e ≈ 5.3 d<sub>1</sub> 16 h₂ 11 s 1.5 Установочный винт DIN ₆₃₃₂ M 8 b 10 h₁ - 505 грн Під замовлення До кошику
GN 6311.1-20-A-NI	24	9.2	7.5	2.6	20	-	1.5	M 10 \| M 12	12	10	Так	375 грн	Детальніше
GN 6311.1-20-A-NI Характеристики: d3 макс. 24 d₂ +₀.₂ 9.2 d₃ мин. 7.5 e ≈ 2.6 d<sub>1</sub> 20 h₂ - s 1.5 Установочный винт DIN ₆₃₃₂ M 10 \| M 12 b 12 h₁ 10 375 грн Так До кошику
GN 6311.1-20-K-NI	24	9.2	7.5	-	20	-	1.5	M 10 \| M 12	12	10	Під замовлення	428 грн	Детальніше
GN 6311.1-20-K-NI Характеристики: d3 макс. 24 d₂ +₀.₂ 9.2 d₃ мин. 7.5 e ≈ - d<sub>1</sub> 20 h₂ - s 1.5 Установочный винт DIN ₆₃₃₂ M 10 \| M 12 b 12 h₁ 10 428 грн Під замовлення До кошику
GN 6311.1-20-P-NI	24	9.2	7.5	5.6	20	13	1.5	M 10 \| M 12	12	-	Під замовлення	530 грн	Детальніше
GN 6311.1-20-P-NI Характеристики: d3 макс. 24 d₂ +₀.₂ 9.2 d₃ мин. 7.5 e ≈ 5.6 d<sub>1</sub> 20 h₂ 13 s 1.5 Установочный винт DIN ₆₃₃₂ M 10 \| M 12 b 12 h₁ - 530 грн Під замовлення До кошику
GN 6311.1-25-A-NI	32	9.2	7.5	2.9	25	-	1.5	M 10 \| M 12	16	11	Так	411 грн	Детальніше
GN 6311.1-25-A-NI Характеристики: d3 макс. 32 d₂ +₀.₂ 9.2 d₃ мин. 7.5 e ≈ 2.9 d<sub>1</sub> 25 h₂ - s 1.5 Установочный винт DIN ₆₃₃₂ M 10 \| M 12 b 16 h₁ 11 411 грн Так До кошику
GN 6311.1-25-K-NI	32	9.2	7.5	-	25	-	1.5	M 10 \| M 12	16	11	Під замовлення	465 грн	Детальніше
GN 6311.1-25-K-NI Характеристики: d3 макс. 32 d₂ +₀.₂ 9.2 d₃ мин. 7.5 e ≈ - d<sub>1</sub> 25 h₂ - s 1.5 Установочный винт DIN ₆₃₃₂ M 10 \| M 12 b 16 h₁ 11 465 грн Під замовлення До кошику
GN 6311.1-25-P-NI	32	9.2	7.5	6.9	25	15	1.5	M 10 \| M 12	16	-	Під замовлення	716 грн	Детальніше
GN 6311.1-25-P-NI Характеристики: d3 макс. 32 d₂ +₀.₂ 9.2 d₃ мин. 7.5 e ≈ 6.9 d<sub>1</sub> 25 h₂ 15 s 1.5 Установочный винт DIN ₆₃₃₂ M 10 \| M 12 b 16 h₁ - 716 грн Під замовлення До кошику
GN 6311.1-32-A-NI	44	12.5	7.5	4.5	32	-	1.5	M 16	22	14	Під замовлення	780 грн	Детальніше
GN 6311.1-32-A-NI Характеристики: d3 макс. 44 d₂ +₀.₂ 12.5 d₃ мин. 7.5 e ≈ 4.5 d<sub>1</sub> 32 h₂ - s 1.5 Установочный винт DIN ₆₃₃₂ M 16 b 22 h₁ 14 780 грн Під замовлення До кошику
GN 6311.1-32-K-NI	44	12.5	7.5	-	32	-	1.5	M 16	22	14	Так	842 грн	Детальніше
GN 6311.1-32-K-NI Характеристики: d3 макс. 44 d₂ +₀.₂ 12.5 d₃ мин. 7.5 e ≈ - d<sub>1</sub> 32 h₂ - s 1.5 Установочный винт DIN ₆₃₃₂ M 16 b 22 h₁ 14 842 грн Так До кошику
GN 6311.1-32-P-NI	44	12.5	7.5	9.2	32	19	1.5	M 16	22	-	Під замовлення	932 грн	Детальніше
GN 6311.1-32-P-NI Характеристики: d3 макс. 44 d₂ +₀.₂ 12.5 d₃ мин. 7.5 e ≈ 9.2 d<sub>1</sub> 32 h₂ 19 s 1.5 Установочный винт DIN ₆₃₃₂ M 16 b 22 h₁ - 932 грн Під замовлення До кошику
GN 6311.1-40-A-NI	50	16.5	7.5	4.5	40	-	1.5	M 20	25	16	Під замовлення	866 грн	Детальніше
GN 6311.1-40-A-NI Характеристики: d3 макс. 50 d₂ +₀.₂ 16.5 d₃ мин. 7.5 e ≈ 4.5 d<sub>1</sub> 40 h₂ - s 1.5 Установочный винт DIN ₆₃₃₂ M 20 b 25 h₁ 16 866 грн Під замовлення До кошику
GN 6311.1-40-K-NI	50	16.5	7.5	-	40	-	1.5	M 20	25	16	Під замовлення	948 грн	Детальніше
GN 6311.1-40-K-NI Характеристики: d3 макс. 50 d₂ +₀.₂ 16.5 d₃ мин. 7.5 e ≈ - d<sub>1</sub> 40 h₂ - s 1.5 Установочный винт DIN ₆₃₃₂ M 20 b 25 h₁ 16 948 грн Під замовлення До кошику
GN 6311.1-40-P-NI	50	16.5	7.5	10.5	40	22	1.5	M 20	25	-	Під замовлення	1230 грн	Детальніше
GN 6311.1-40-P-NI Характеристики: d3 макс. 50 d₂ +₀.₂ 16.5 d₃ мин. 7.5 e ≈ 10.5 d<sub>1</sub> 40 h₂ 22 s 1.5 Установочный винт DIN ₆₃₃₂ M 20 b 25 h₁ - 1230 грн Під замовлення До кошику

характеристики

Типи

Тип A: Поверхня упорної подушки рівна, без пластикової кришки
Тип K: Поверхня упорної подушки рівна, з пластиковою кришкою
Тип P: Поверхня упорної подушки з фіксатором, без пластикової кришки

Підстава/Упор

Нержавіюча сталь AISI 304 NI

Стопорна пружина

Нержавіюча сталь AISI 301

Пластикова кришка (Поліацеталь POM)

природний колір
термостійкість до 100 °C

особливості та сфери застосування

Упорні подушки GN 6311.1 використовуються в поєднанні з гвинтами без головки, що мають упорну точку (установочні гвинти без головки) DIN 6332, гвинти з перекидною рукояткою DIN 6304 і DIN 6306 для передачі затискного зусилля. Вони встановлюються на нерівних і непаралельних поверхнях, запобігаючи передачі обертального руху заготівлі.

Пластикова кришка (тип K) запобігає пошкодженню тонких заготовок.

Унікальна форма стопорної пружини дозволяє легко встановлювати гвинти без головки на завзяту подушку або знімати їх з неї.

Упорні подушки GN 6311.1 використовуються в поєднанні з DIN 6332 установочними гвинтами без головки як подушка, що вирівнює.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_6311.1.pdf

Залиште відгук про товар!

Тип A: Поверхня упорної подушки рівна, без пластикової кришки
Тип Р: Поверхня упорної подушки сферична під нерівні поверхні
Тип K: Поверхня упорної подушки рівна, з пластиковою кришкою
під верстатні гвинти DIN 6306
під верстатні гвинти DIN 6304
під шпильки DIN 6332
