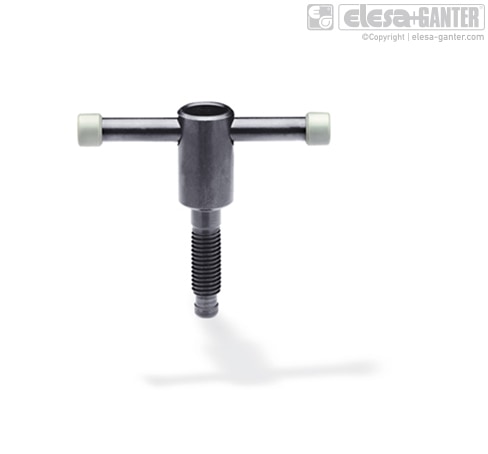

Верстатні гвинти із рухомими штифтами з пластиковими обмежувачами руху DIN 6306
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
DIN 6306 Сталь, чорніння, з рухомою упорною накладкою або без

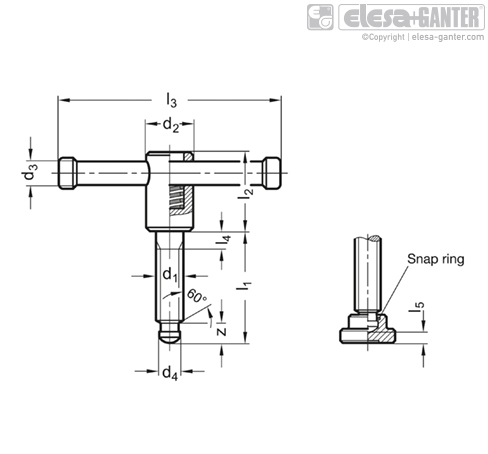

| Артікул | d1 | d4 H11 | d2 | l1 | d3 | l2 | l3 | l4 | l5 ≈ | z ≈ | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 6306-M10-40-D | M 10 | 8 | 18 | 40 | 8 | 32 | 80 | 10 | - | 8.2 | Так |
961
|
|||
| DIN 6306-M10-40-E | M 10 | 8 | 18 | 40 | 8 | 32 | 80 | 10 | 3.6 | 8.2 | Так |
1108
|
|||
| DIN 6306-M10-50-D | M 10 | 8 | 18 | 50 | 8 | 32 | 80 | 10 | - | 8.2 | Так |
1051
|
|||
| DIN 6306-M10-50-E | M 10 | 8 | 18 | 50 | 8 | 32 | 80 | 10 | 3.6 | 8.2 | Так |
1199
|
|||
| DIN 6306-M12-50-D | M 12 | 8 | 20 | 50 | 10 | 35 | 100 | 10 | - | 8.6 | Так |
1141
|
|||
| DIN 6306-M12-50-E | M 12 | 8 | 20 | 50 | 10 | 35 | 100 | 10 | 4.5 | 8.6 | Так |
1333
|
|||
| DIN 6306-M12-60-D | M 12 | 8 | 20 | 60 | 10 | 35 | 100 | 10 | - | 8.6 |
Під замовлення
|
1196
|
|||
| DIN 6306-M12-60-E | M 12 | 8 | 20 | 60 | 10 | 35 | 100 | 10 | 4.5 | 8.6 |
Під замовлення
|
1389
|
|||
| DIN 6306-M16-55-D | M 16 | 12 | 24 | 55 | 13 | 40 | 120 | 10 | - | 10.6 | Так |
1414
|
|||
| DIN 6306-M16-55-E | M 16 | 12 | 24 | 55 | 13 | 40 | 120 | 10 | 5.3 | 10.6 | Так |
1659
|
|||
| DIN 6306-M16-70-D | M 16 | 12 | 24 | 70 | 13 | 40 | 120 | 10 | - | 10.6 | Так |
1474
|
|||
| DIN 6306-M16-70-E | M 16 | 12 | 24 | 70 | 13 | 40 | 120 | 10 | 5.3 | 10.6 | Так |
1720
|
|||
| DIN 6306-M16-90-D | M 16 | 12 | 24 | 90 | 13 | 40 | 120 | 10 | - | 10.6 | Так |
1491
|
|||
| DIN 6306-M16-90-E | M 16 | 12 | 24 | 90 | 13 | 40 | 120 | 10 | 5.3 | 10.6 | Так |
1736
|
|||
| DIN 6306-M20-55-D | M 20 | 15.5 | 30 | 55 | 16 | 45 | 140 | 10 | - | 12.4 | Так |
1849
|
|||
| DIN 6306-M20-55-E | M 20 | 15.5 | 30 | 55 | 16 | 45 | 140 | 10 | 5.6 | 12.4 | Так |
2178
|
|||
| DIN 6306-M20-70-D | M 20 | 15.5 | 30 | 70 | 16 | 45 | 140 | 10 | - | 12.4 |
Під замовлення
|
1887
|
|||
| DIN 6306-M20-70-E | M 20 | 15.5 | 30 | 70 | 16 | 45 | 140 | 10 | 5.6 | 12.4 |
Під замовлення
|
2215
|
|||
| DIN 6306-M20-90-D | M 20 | 15.5 | 30 | 90 | 16 | 45 | 140 | 10 | - | 12.4 | Так |
1967
|
|||
| DIN 6306-M20-90-E | M 20 | 15.5 | 30 | 90 | 16 | 45 | 140 | 10 | 5.6 | 12.4 | Так |
2295
|
Характеристики
Типи
Тип D: без наполегливої подушки
Тип E: з подушкою DIN 6311
Сталь
Клас міцності на розрив 5.8
чорніння
Упорна накладка із загартованої сталі
Кінцеві ковпачки
Пластик, сірий колір
особливості та сфери застосування
Форма торців у гвинтів DIN 6306 дозволяє використовувати їх як із завзятими накладками, так і без них.
Пружинне кільце - простий та швидкий метод з'єднання завзятої подушки та верстатного гвинта.
Замість DIN 6311 упорна накладка GN 6311.1 може бути використана. В цьому випадку верстатний гвинт і наполеглива подушка замовляються окремо.
Рухомий штифт утримується у гвинті DIN 6306 у будь-якому положенні за допомогою натискної пружини.
Хід штифта у гвинті обмежують кінцеві капелюшки, які можуть поставлятися окремо, якщо передбачається попереднє нанесення покриття на штифт. Відповідно до стандартів DIN у цих місцях повинні встановлюватися сталеві кільця.
Залиште відгук про товар!
Тип D: без натискної подушки (на окреме замовлення встановлюються подушки DIN 6311.1)
Тип E: з подушкою DIN 6311
