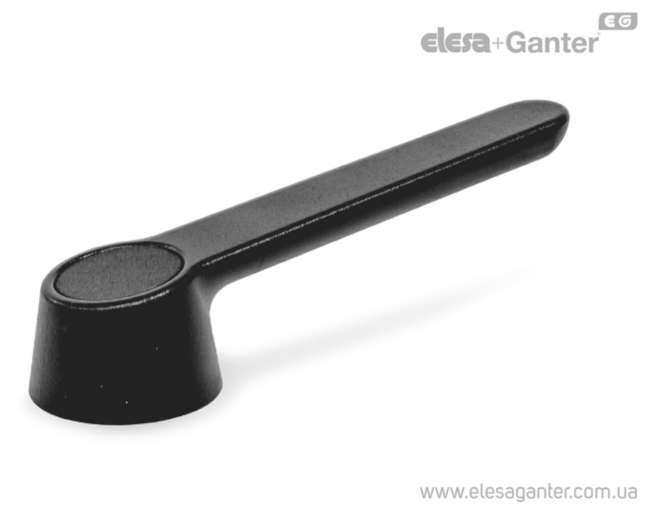

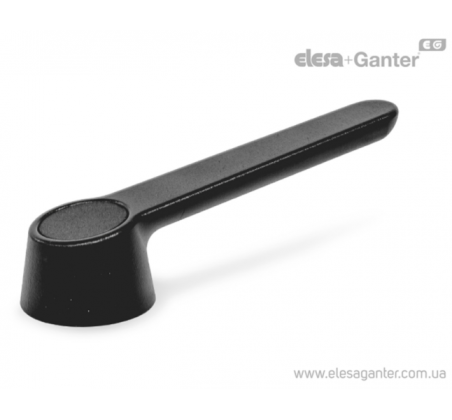

Рукоятки перемикання верстатні з можливою установкою обмежувачів/фіксаторів GN 210-V
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 210-V Цинк, порошкове покриття, пластикова заглушка, під квадратний шпиндель валу
| Артікул | d3 +0.2 | h1 -0.2 | s H11 | d1 | h2 | d4 | d5 | h3 | r | t | b | Довжина l | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 210-32-V10-N-ZD-SR | 4.2 | 14.9 | 10 | 32 | 3.4 | 4 | 18.8 | 36 | 10 | 6 | 15 | 91.5 |
Під замовлення
|
1746
|
|||
| GN 210-32-V10-N-ZD-SW | 4.2 | 14.9 | 10 | 32 | 3.4 | 4 | 18.8 | 36 | 10 | 6 | 15 | 91.5 |
Під замовлення
|
1746
|
|||
| GN 210-32-V8-N-ZD-SR | 4.2 | 14.9 | 8 | 32 | 3.4 | 4 | 18.8 | 36 | 10 | 6 | 15 | 91.5 |
Під замовлення
|
1746
|
|||
| GN 210-32-V8-N-ZD-SW | 4.2 | 14.9 | 8 | 32 | 3.4 | 4 | 18.8 | 36 | 10 | 6 | 15 | 91.5 |
Під замовлення
|
1746
|
|||
| GN 210-40-V10-N-ZD-SR | 5.2 | 19.1 | 10 | 40 | 2.8 | 5 | 23.6 | 44 | 12.5 | 7.5 | 18.5 | 114 |
Під замовлення
|
1976
|
|||
| GN 210-40-V10-N-ZD-SW | 5.2 | 19.1 | 10 | 40 | 2.8 | 5 | 23.6 | 44 | 12.5 | 7.5 | 18.5 | 114 |
Під замовлення
|
1976
|
|||
| GN 210-40-V12-N-ZD-SR | 5.2 | 19.1 | 12 | 40 | 2.8 | 5 | 23.6 | 44 | 12.5 | 7.5 | 18.5 | 114 |
Під замовлення
|
1976
|
|||
| GN 210-40-V12-N-ZD-SW | 5.2 | 19.1 | 12 | 40 | 2.8 | 5 | 23.6 | 44 | 12.5 | 7.5 | 18.5 | 114 |
Під замовлення
|
1976
|
|||
| GN 210-50-V12-N-ZD-SR | 6.2 | 23.6 | 12 | 50 | 4 | 6 | 30.5 | 55 | 16 | 9 | 23 | 142 |
Під замовлення
|
2354
|
|||
| GN 210-50-V12-N-ZD-SW | 6.2 | 23.6 | 12 | 50 | 4 | 6 | 30.5 | 55 | 16 | 9 | 23 | 142 |
Під замовлення
|
2354
|
|||
| GN 210-50-V14-N-ZD-SR | 6.2 | 23.6 | 14 | 50 | 4 | 6 | 30.5 | 55 | 16 | 9 | 23 | 142 |
Під замовлення
|
2354
|
|||
| GN 210-50-V14-N-ZD-SW | 6.2 | 23.6 | 14 | 50 | 4 | 6 | 30.5 | 55 | 16 | 9 | 23 | 142 |
Під замовлення
|
2354
|
Характеристики
Код отвору
Варіант виконання V: із двостороннім квадратом, без затискача
Позначення (ковпачок)
Позначення N: гладкий
Рукоятка
Цинк, лиття під тиском ZD
З пластиковим покриттям
Сріблястий колір, RAL 9006, текстуроване оздоблення SR
Чорний колір, RAL 9005, текстуроване оздоблення SW
Ковпачок
Пластик, поліамід (PA)
Знімний
Сірий колір для SR
Чорний колір для SW
Технічні рекомендації щодо встановлення
особливості та сфери застосування
Важелі перемикання передач GN 210 використовуються для приводу валів, таких як для перемикання передач та включення зчеплення або приведення в дію клапанів та заслінок.
Крутний момент передається через позитивне з'єднання через паралельну шпонку, або через квадратний привід. Це забезпечує певне кутове положення між валом та рукояткою. Кутове положення може бути визначено за допомогою важелів перемикання передач з гладким отвором.

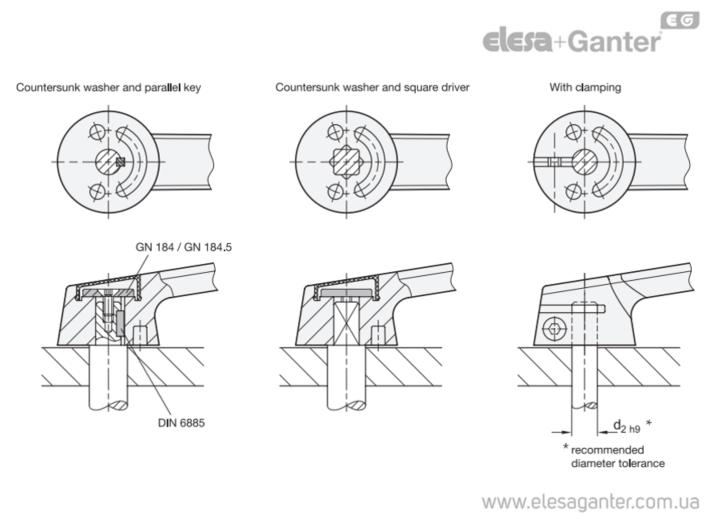

Важелі перемикання передач із паралельною шпонкою або квадратним приводом можуть фіксувати в осьовому напрямку за допомогою потайної шайби. Варіанти виконання із затискачем передають крутні моменти та сили з нульовим зазором через фрикційне блокування та фіксують втулку в осьовому напрямку. Їх легко встановлювати. Вони забезпечують подальше регулювання.

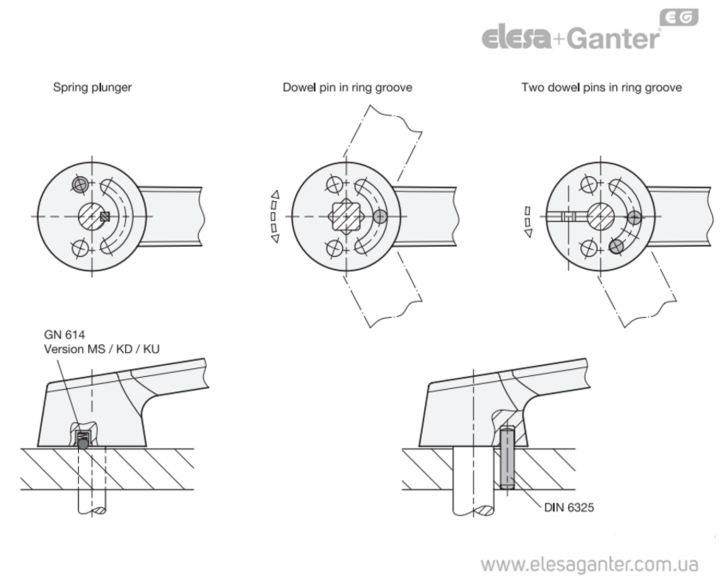

Кут обертання важелів перемикання передач може утримуватись пружинними фіксаторами або бути обмеженим настановними штифтами. Кут обертання відповідно до вимог конкретної сфери застосування може визначатися за допомогою двох настановних штифтів.
