| Артікул | b1 | A/F | w | b2 | d1 | k1 | d2 | k2 | d3 | l2 | d4 | d5 | l3 | l4 | h | d6 | d7 | l5 | d8 -0.05 | d9 | l1 +0.2 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 727-27-A-SL | 10 | - | 10 | 20 | 27 | 28 | M 6 | - | M 12 x 1 | 19.5 | 6.4 | 18 | 37.5 | 0.5 | 4.3 | - | 38 | - | - | - | 54 | Так |
5170
|
|||
| GN 727-27-A-SR | 10 | - | 10 | 20 | 27 | 28 | M 6 | - | M 12 x 1 | 19.5 | 6.4 | 18 | 37.5 | 0.5 | 4.3 | - | 38 | - | - | - | 54 | Так |
5170
|
|||
| GN 727-27-B-SL | 10 | - | 10 | 20 | 27 | - | M 6 | 22 | M 12 x 1 | 19.5 | 6.4 | 18 | 37.5 | 0.5 | 4.3 | 4.3 | - | - | - | - | 54 |
|
5299
|
|||
| GN 727-27-B-SR | 10 | - | 10 | 20 | 27 | - | M 6 | 22 | M 12 x 1 | 19.5 | 6.4 | 18 | 37.5 | 0.5 | 4.3 | 4.3 | - | - | - | - | 54 | Так |
5299
|
|||
| GN 727-27-S1-SL | 10 | 22 | 10 | - | 27 | - | M 6 | - | M 12 x 1 | 19.5 | 6.4 | 18 | 37.5 | 0.5 | 4.3 | - | - | 1 | 20 | 14 | 54 |
|
4917
|
|||
| GN 727-27-S1-SR | 10 | 22 | 10 | - | 27 | - | M 6 | - | M 12 x 1 | 19.5 | 6.4 | 18 | 37.5 | 0.5 | 4.3 | - | - | 1 | 20 | 14 | 54 |
|
4917
|
|||
| GN 727-34-A-SL | 11 | - | 15 | 25 | 34 | 36 | M 8 | - | M 16 x 1 | 23.5 | 8.5 | 23 | 45.5 | 0.5 | 4.2 | - | 50 | - | - | - | 67 | Так |
6183
|
|||
| GN 727-34-A-SR | 11 | - | 15 | 25 | 34 | 36 | M 8 | - | M 16 x 1 | 23.5 | 8.5 | 23 | 45.5 | 0.5 | 4.2 | - | 50 | - | - | - | 67 | Так |
6183
|
|||
| GN 727-34-B-SL | 11 | - | 15 | 25 | 34 | - | M 8 | 30 | M 16 x 1 | 23.5 | 8.5 | 23 | 45.5 | 0.5 | 4.2 | 5.3 | - | - | - | - | 67 | Так |
6438
|
|||
| GN 727-34-B-SR | 11 | - | 15 | 25 | 34 | - | M 8 | 30 | M 16 x 1 | 23.5 | 8.5 | 23 | 45.5 | 0.5 | 4.2 | 5.3 | - | - | - | - | 67 | Так |
6438
|
|||
| GN 727-34-S1-SL | 11 | 27 | 15 | - | 34 | - | M 8 | - | M 16 x 1 | 23.5 | 8.5 | 23 | 45.5 | 0.5 | 4.2 | - | - | 1 | 24 | 18 | 67 |
|
5811
|
|||
| GN 727-34-S1-SR | 11 | 27 | 15 | - | 34 | - | M 8 | - | M 16 x 1 | 23.5 | 8.5 | 23 | 45.5 | 0.5 | 4.2 | - | - | 1 | 24 | 18 | 67 |
|
5811
|

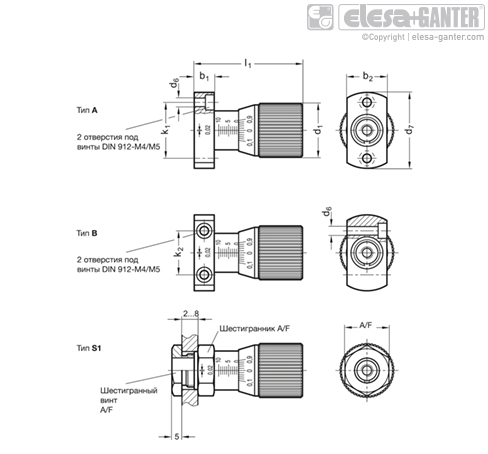

Типи
Тип A: Кріпильний отвір паралельно до осі шпинделя
Тип B: Кріпильний отвір вертикально до осі шпинделя
Тип S1: Установка за допомогою гвинта із шестигранною головкою
Варіант керування
Варіант виконання SR: зі шкалою з розподілами 0,1; … 0,9; 50 за зростанням, за годинниковою стрілкою
Варіант виконання SL: зі шкалою з розподілами 0,1; ... 0,9; 50 за зростанням, проти годинникової стрілки
Корпус
Сталь
матовий хромований
Шпіндель
Сталь
безбарвний
Ручка керування
Алюміній
анодоване покриття, чорний колір
Гвинт із шестигранною головкою
Сталь оцинкована, пасивація
Шкали вигравірувані з лазерною точністю
Кришка
Пластик, світло-сірий колір

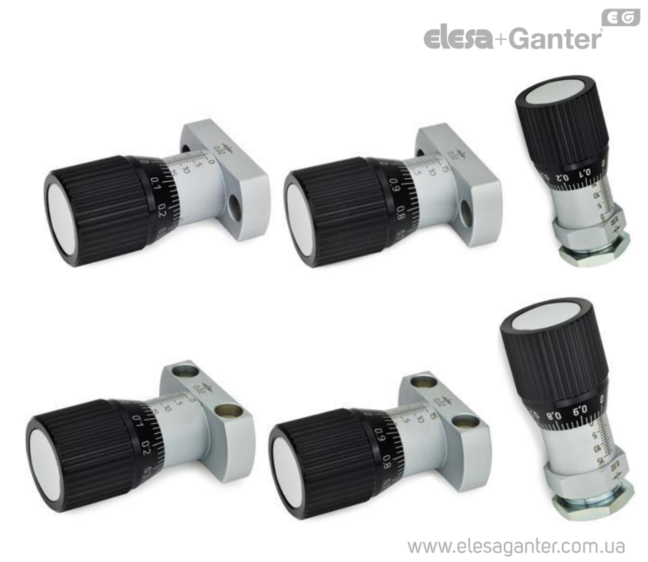

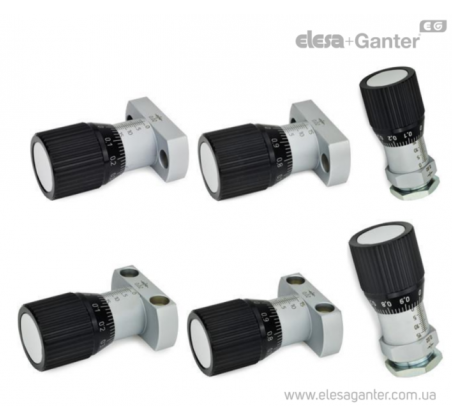

Ручки керування з регульованим шпинделем GN 727 забезпечують точне регулювання або вирівнювання, наприклад жорсткого упору. Різьблення шпинделя без окружного зазору.
Розподіли на ручці управління виконані з матеріалу, що не стирається, і легко читаються.
Світло-сіра кришка покриває деталі кріплення, а також кінець валу.
Вкажіть дизайн, а також тип, положення та послідовність нумерації шкали – див. схему кільцевої шкали на сторінці замовлення
