Ручки-штурвали керування зі шкалою GN 736.1-S

Друк

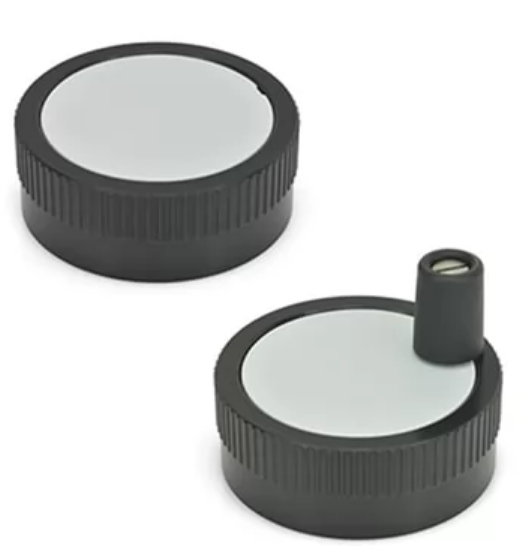

GN 736.1

Ручки-штурвали управління

Анодований алюміній із пластиковим ободом, з ручкою/без, різне кріплення

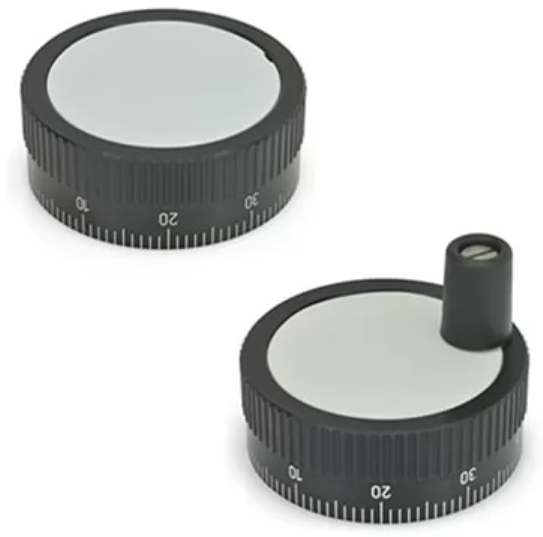

GN 736.1-S

Ручки-штурвали керування зі шкалою

Анодований алюміній із пластиковим ободом, з ручкою/без, різне кріплення

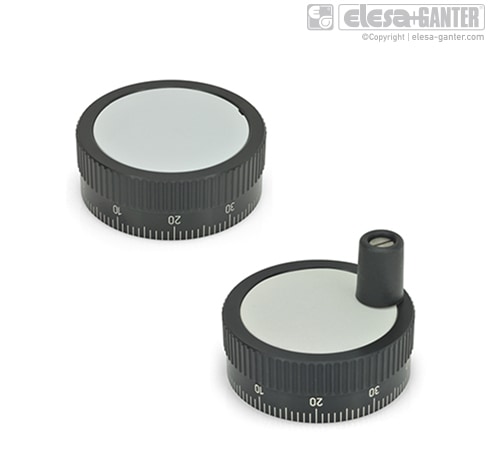

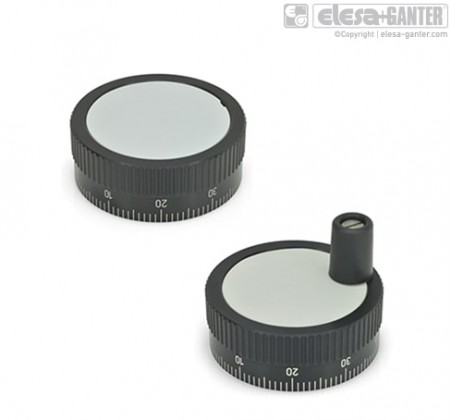

Ручки-штурвали керування зі шкалою GN 736.1-S – фото 1

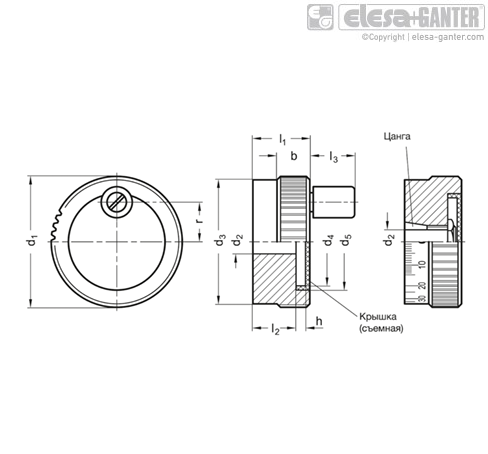

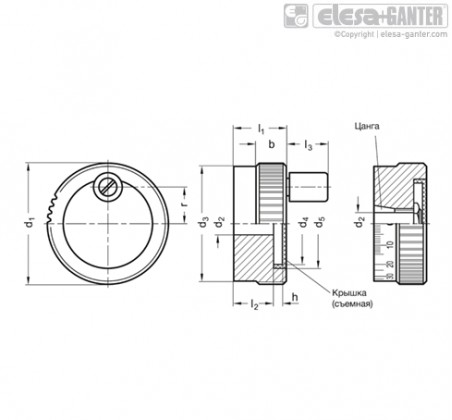

Ручки-штурвали керування зі шкалою GN 736.1-S – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 736.1-S Анодований алюміній із пластиковим ободом, з ручкою/без, різне кріплення

Артікул
Артікул	d₂ H₈	d₁	l₁	d₃	l₂	d₄	d₅	h	l₃ ≈	r	Ø Ручка	b -₀.₅	В наявності	Ціна
GN 736.1-52-Z10-A-S	10	52	23	37	17	50	39.5	3.8	19	15.5	13	13	Під замовлення	1637 грн	Детальніше
GN 736.1-52-Z10-A-S Характеристики: d₂ H₈ 10 d₁ 52 l₁ 23 d₃ 37 l₂ 17 d₄ 50 d₅ 39.5 h 3.8 l₃ ≈ 19 r 15.5 Ø Ручка 13 b -₀.₅ 13 1637 грн Під замовлення До кошику
GN 736.1-52-Z10-D-S	10	52	23	37	17	50	39.5	3.8	19	15.5	13	13	Під замовлення	1874 грн	Детальніше
GN 736.1-52-Z10-D-S Характеристики: d₂ H₈ 10 d₁ 52 l₁ 23 d₃ 37 l₂ 17 d₄ 50 d₅ 39.5 h 3.8 l₃ ≈ 19 r 15.5 Ø Ручка 13 b -₀.₅ 13 1874 грн Під замовлення До кошику
GN 736.1-62-Z10-A-S	10	62	23	47	17	60	49.5	3.8	21	20.5	14	13	Під замовлення	1822 грн	Детальніше
GN 736.1-62-Z10-A-S Характеристики: d₂ H₈ 10 d₁ 62 l₁ 23 d₃ 47 l₂ 17 d₄ 60 d₅ 49.5 h 3.8 l₃ ≈ 21 r 20.5 Ø Ручка 14 b -₀.₅ 13 1822 грн Під замовлення До кошику
GN 736.1-62-Z10-D-S	10	62	23	47	17	60	49.5	3.8	21	20.5	14	13	Так	2006 грн	Детальніше
GN 736.1-62-Z10-D-S Характеристики: d₂ H₈ 10 d₁ 62 l₁ 23 d₃ 47 l₂ 17 d₄ 60 d₅ 49.5 h 3.8 l₃ ≈ 21 r 20.5 Ø Ручка 14 b -₀.₅ 13 2006 грн Так До кошику

Характеристики

Типи
Тип A: без ручки
Тип D: з ручкою, що обертається
Коди отворів
Варіант виконання B: без паза шпонки
Варіант виконання K: зі шпоночним пазом
Варіант виконання Z: з конусною втулкою
Позначення
Градуювання S: зі стандартною школою 0...90, 100 схем градуювання шкали d1/100 A RA 0-10 20...90/10 (тільки для отвору типу Z)
Алюміній
анодоване покриття, чорний колір
Покриття втулки
Пластик, світло-сірий колір
Конусна втулка / Шестигранна гайка
Латунь
Циліндричні ручки, що обертаються
Пластик, технополімер, чорного кольору, матова поверхня.
Шпиндель, Нержавіюча сталь AISI 303

особливості та сфери застосування

Маховики керування GN 736.1 використовуються для налаштування операцій з низьким моментом, що крутить. Грубе налаштування проводиться за допомогою циліндричної ручки (захоплення кінчиками пальців) з подальшим точним регулюванням по ободу ручки з накаткою.

Варіант виконання, оснащений конусною втулкою, забезпечує абсолютно надійну установку на валу і водночас дозволяє легко налаштувати регульований барабан кільцевої шкали. Шкала є зносостійкою та легкочитаною, оскільки вигравірувані кольорові цифри контрастують з чорною анодованою поверхнею. Крім стандартної шкали (кодування S), маховики управління можуть поставлятися з будь-яким типом поділів.

Детальну інформацію про доступні градуювання, послідовність нумерації, розряди чисел і типи шкали

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_736.1.pdf

Залиште відгук про товар!

Тип A: без ручки
Тип D: з ручкою, що обертається
B: без шпонкового паза
K: зі шпоночним пазом
Z: з конусною втулкою
