Ручки-штурвали управління GN 736.1

Друк

GN 736.1

Ручки-штурвали управління

Анодований алюміній із пластиковим ободом, з ручкою/без, різне кріплення

GN 736.1-S

Ручки-штурвали керування зі шкалою

Анодований алюміній із пластиковим ободом, з ручкою/без, різне кріплення

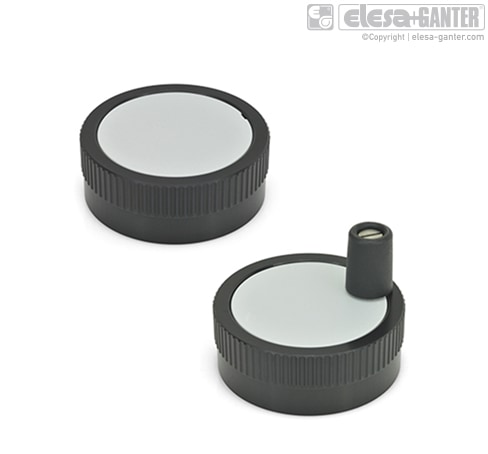

Ручки-штурвали управління GN 736.1 – фото 1

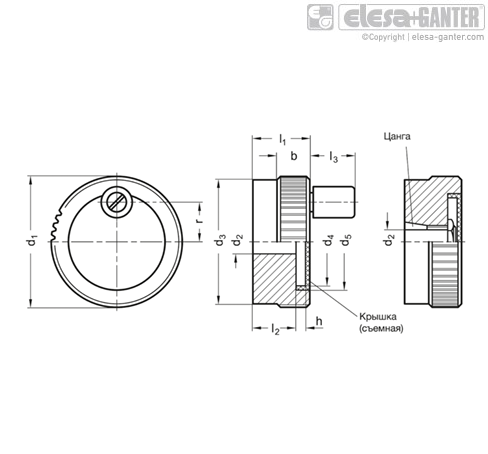

Ручки-штурвали управління GN 736.1 – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 736.1 Анодований алюміній із пластиковим ободом, з ручкою/без, різне кріплення

Артікул
Артікул	d₂ H₈	d₁	l₁	d₃	l₂	d₄	d₅	h	l₃ ≈	r	Ø Ручка	b -₀.₅	В наявності	Ціна
GN 736.1-52-B10-A	10	52	23	50	17	37	39.5	3.8	19	15.5	13	13	Так	1094 грн	Детальніше
GN 736.1-52-B10-A Характеристики: d₂ H₈ 10 d<sub>1</sub> 52 l₁ 23 d<sub>3</sub> 50 l₂ 17 d₄ 37 d₅ 39.5 h 3.8 l₃ ≈ 19 r 15.5 Ø Ручка 13 b -₀.₅ 13 1094 грн Так До кошику
GN 736.1-52-B10-D	10	52	23	50	17	37	39.5	3.8	19	15.5	13	13	Так	1327 грн	Детальніше
GN 736.1-52-B10-D Характеристики: d₂ H₈ 10 d<sub>1</sub> 52 l₁ 23 d<sub>3</sub> 50 l₂ 17 d₄ 37 d₅ 39.5 h 3.8 l₃ ≈ 19 r 15.5 Ø Ручка 13 b -₀.₅ 13 1327 грн Так До кошику
GN 736.1-52-K10-A	10	52	23	50	17	37	39.5	3.8	19	15.5	13	13	Так	1307 грн	Детальніше
GN 736.1-52-K10-A Характеристики: d₂ H₈ 10 d<sub>1</sub> 52 l₁ 23 d<sub>3</sub> 50 l₂ 17 d₄ 37 d₅ 39.5 h 3.8 l₃ ≈ 19 r 15.5 Ø Ручка 13 b -₀.₅ 13 1307 грн Так До кошику
GN 736.1-52-K10-D	10	52	23	50	17	37	39.5	3.8	19	15.5	13	13	Під замовлення	1539 грн	Детальніше
GN 736.1-52-K10-D Характеристики: d₂ H₈ 10 d<sub>1</sub> 52 l₁ 23 d<sub>3</sub> 50 l₂ 17 d₄ 37 d₅ 39.5 h 3.8 l₃ ≈ 19 r 15.5 Ø Ручка 13 b -₀.₅ 13 1539 грн Під замовлення До кошику
GN 736.1-52-Z10-A	10	52	23	50	17	37	39.5	3.8	19	15.5	13	13	Так	1396 грн	Детальніше
GN 736.1-52-Z10-A Характеристики: d₂ H₈ 10 d<sub>1</sub> 52 l₁ 23 d<sub>3</sub> 50 l₂ 17 d₄ 37 d₅ 39.5 h 3.8 l₃ ≈ 19 r 15.5 Ø Ручка 13 b -₀.₅ 13 1396 грн Так До кошику
GN 736.1-52-Z10-D	10	52	23	50	17	37	39.5	3.8	19	15.5	13	13	Так	1624 грн	Детальніше
GN 736.1-52-Z10-D Характеристики: d₂ H₈ 10 d<sub>1</sub> 52 l₁ 23 d<sub>3</sub> 50 l₂ 17 d₄ 37 d₅ 39.5 h 3.8 l₃ ≈ 19 r 15.5 Ø Ручка 13 b -₀.₅ 13 1624 грн Так До кошику
GN 736.1-62-B10-A	10	62	23	60	17	47	49.5	3.8	21	20.5	14	13	Під замовлення	1274 грн	Детальніше
GN 736.1-62-B10-A Характеристики: d₂ H₈ 10 d<sub>1</sub> 62 l₁ 23 d<sub>3</sub> 60 l₂ 17 d₄ 47 d₅ 49.5 h 3.8 l₃ ≈ 21 r 20.5 Ø Ручка 14 b -₀.₅ 13 1274 грн Під замовлення До кошику
GN 736.1-62-B10-D	10	62	23	60	17	47	49.5	3.8	21	20.5	14	13	Під замовлення	1454 грн	Детальніше
GN 736.1-62-B10-D Характеристики: d₂ H₈ 10 d<sub>1</sub> 62 l₁ 23 d<sub>3</sub> 60 l₂ 17 d₄ 47 d₅ 49.5 h 3.8 l₃ ≈ 21 r 20.5 Ø Ручка 14 b -₀.₅ 13 1454 грн Під замовлення До кошику
GN 736.1-62-K10-A	10	62	23	60	17	47	49.5	3.8	21	20.5	14	13	Так	1485 грн	Детальніше
GN 736.1-62-K10-A Характеристики: d₂ H₈ 10 d<sub>1</sub> 62 l₁ 23 d<sub>3</sub> 60 l₂ 17 d₄ 47 d₅ 49.5 h 3.8 l₃ ≈ 21 r 20.5 Ø Ручка 14 b -₀.₅ 13 1485 грн Так До кошику
GN 736.1-62-K10-D	10	62	23	60	17	47	49.5	3.8	21	20.5	14	13	Так	1665 грн	Детальніше
GN 736.1-62-K10-D Характеристики: d₂ H₈ 10 d<sub>1</sub> 62 l₁ 23 d<sub>3</sub> 60 l₂ 17 d₄ 47 d₅ 49.5 h 3.8 l₃ ≈ 21 r 20.5 Ø Ручка 14 b -₀.₅ 13 1665 грн Так До кошику
GN 736.1-62-Z10-A	10	62	23	60	17	47	49.5	3.8	21	20.5	14	13	Так	1575 грн	Детальніше
GN 736.1-62-Z10-A Характеристики: d₂ H₈ 10 d<sub>1</sub> 62 l₁ 23 d<sub>3</sub> 60 l₂ 17 d₄ 47 d₅ 49.5 h 3.8 l₃ ≈ 21 r 20.5 Ø Ручка 14 b -₀.₅ 13 1575 грн Так До кошику
GN 736.1-62-Z10-D	10	62	23	60	17	47	49.5	3.8	21	20.5	14	13	Під замовлення	1747 грн	Детальніше
GN 736.1-62-Z10-D Характеристики: d₂ H₈ 10 d<sub>1</sub> 62 l₁ 23 d<sub>3</sub> 60 l₂ 17 d₄ 47 d₅ 49.5 h 3.8 l₃ ≈ 21 r 20.5 Ø Ручка 14 b -₀.₅ 13 1747 грн Під замовлення До кошику

Характеристики

Типи
Тип A: без ручки
Тип D: з ручкою, що обертається
Коди отворів
Варіант виконання B: без паза шпонки
Варіант виконання K: зі шпоночним пазом
Варіант виконання Z: з конусною втулкою
Алюміній
анодоване покриття, чорний колір
Покриття втулки
Пластик, світло-сірий колір
Конусна втулка / Шестигранна гайка
Латунь
Циліндричні ручки, що обертаються
Пластик, технополімер, чорного кольору, матова поверхня.
Шпиндель, Нержавіюча сталь AISI 303

особливості та сфери застосування

Маховики керування GN 736.1 використовуються для налаштування операцій з низьким моментом, що крутить. Грубе налаштування проводиться за допомогою циліндричної ручки (захоплення кінчиками пальців) з подальшим точним регулюванням по ободу ручки з накаткою.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_736.1.pdf

Залиште відгук про товар!

Тип A: без ручки
Тип D: з ручкою, що обертається
B: без шпонкового паза
K: зі шпоночним пазом
Z: з конусною втулкою
