Ручки управления с накаткой и шкалой GN 723.4

Друк

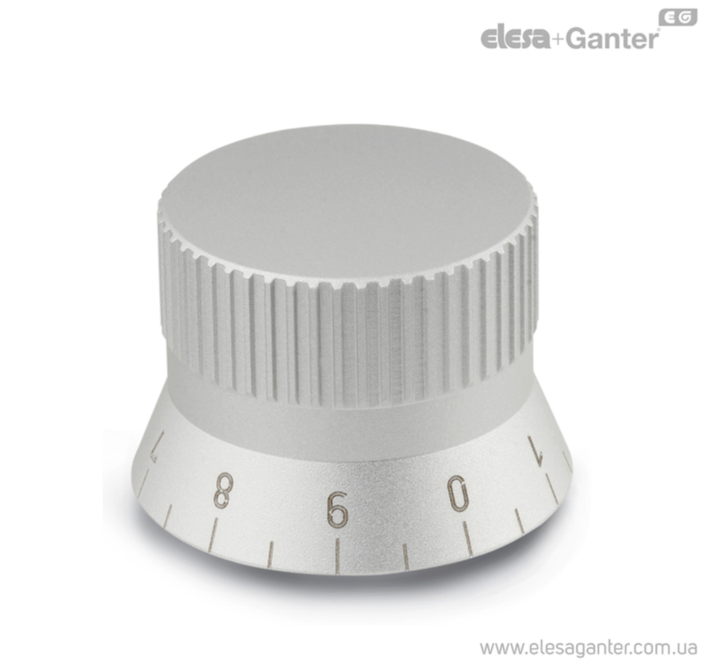

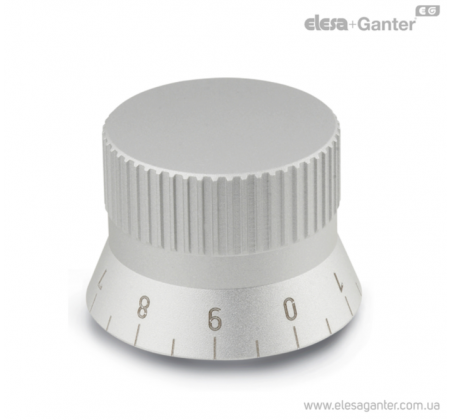

Ручки управления с накаткой и шкалой GN 723.4 – фото 1

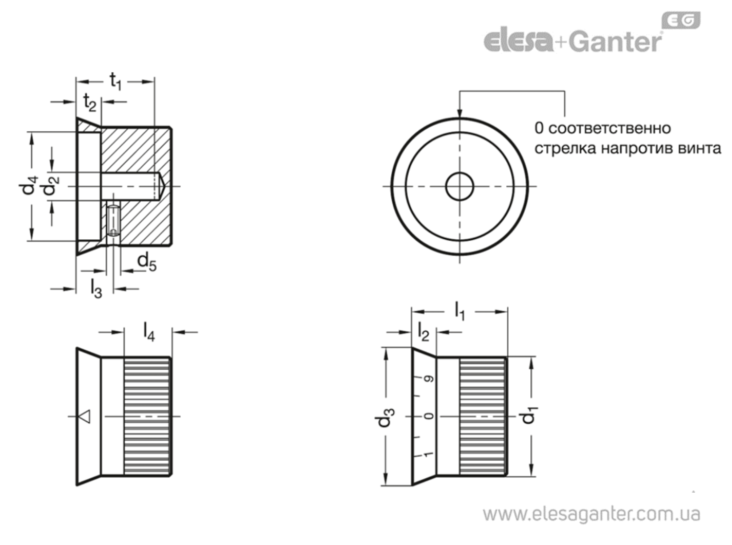

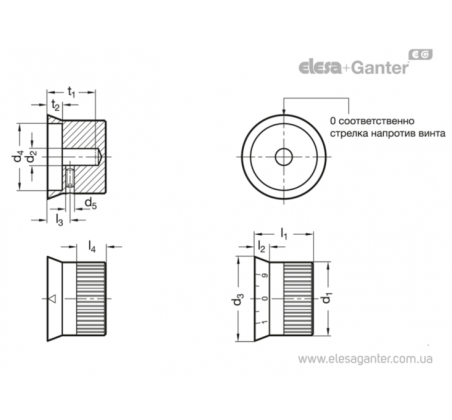

Ручки управления с накаткой и шкалой GN 723.4 – Креслення 1
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 723.4 Алюміній анодований, з індикатором/шкалою/без, конусна втулка з боковою фіксацією гвинтом під шестигранник
Артікул d2 H8 d3 -0.2 d1 l1 l2 d4 d5 l3 l4 t2 t1 В наявності Ціна
GN 723.4-27-B6-M B 6 33.5 27 25.5 7.5 23.5 M 4 10.5 12.5 7.5 23.5 Під замовлення Під замовлення
1530 грн
Детальніше
GN 723.4-27-B6-N B 6 33.5 27 25.5 7.5 23.5 M 4 10.5 12.5 7.5 23.5 Так
1496 грн
Детальніше
GN 723.4-27-B6-S B 6 33.5 27 25.5 7.5 23.5 M 4 10.5 12.5 7.5 23.5 Так
1626 грн
Детальніше
GN 723.4-34-B6-M B 6 41 34 29.5 9.5 29.5 M 5 13.5 13 9.5 26.5 Під замовлення Під замовлення
1779 грн
Детальніше
GN 723.4-34-B6-N B 6 41 34 29.5 9.5 29.5 M 5 13.5 13 9.5 26.5 Так
1645 грн
Детальніше
GN 723.4-34-B6-S B 6 41 34 29.5 9.5 29.5 M 5 13.5 13 9.5 26.5 Так
1796 грн
Детальніше
GN 723.4-34-B8-M B 8 41 34 29.5 9.5 29.5 M 5 13.5 13 9.5 26.5 Під замовлення Під замовлення
1779 грн
Детальніше
GN 723.4-34-B8-N B 8 41 34 29.5 9.5 29.5 M 5 13.5 13 9.5 26.5 Так
1645 грн
Детальніше
GN 723.4-34-B8-S B 8 41 34 29.5 9.5 29.5 M 5 13.5 13 9.5 26.5 Так
1796 грн
Детальніше
GN 723.4-42-B10-M B 10 50 42 33.5 10.5 37.5 M 5 15.5 15 11.5 30.5 Так
1889 грн
Детальніше
GN 723.4-42-B10-N B 10 50 42 33.5 10.5 37.5 M 5 15.5 15 11.5 30.5 Так
1764 грн
Детальніше
GN 723.4-42-B10-S B 10 50 42 33.5 10.5 37.5 M 5 15.5 15 11.5 30.5 Під замовлення Під замовлення
1894 грн
Детальніше
GN 723.4-42-B8-M B 8 50 42 33.5 10.5 37.5 M 5 15.5 15 11.5 30.5 Під замовлення Під замовлення
1889 грн
Детальніше
GN 723.4-42-B8-N B 8 50 42 33.5 10.5 37.5 M 5 15.5 15 11.5 30.5 Під замовлення Під замовлення
1764 грн
Детальніше
GN 723.4-42-B8-S B 8 50 42 33.5 10.5 37.5 M 5 15.5 15 11.5 30.5 Під замовлення Під замовлення
1894 грн
Детальніше
Характеристики

Типи
Тип N: нейтральний
Тип M: зі стрілкою
Тип S: з розподілами шкали 0...9, 20
Алюміній
анодоване покриття, природний колір
Шкала (тип S) та стрілка (тип M)
вигравіруваний з лазерною точністю
Гвинт з нержавіючої сталі DIN 916
з внутрішнім шестигранником та зубчастим контактом

Аксесуари
особливості та сфери застосування

Ручки керування GN 723.4 можна використовувати разом із опорними фланцями GN 723.3, які забезпечують наступні переваги:

- вони мають позначку, що відноситься до шкали на ручках управління

- вони забезпечують додаткову опору валу управління.

- варіант виконання з наполегливим кільцем запобігає випадковому переміщенню через вібрацію.

Шкала та стрілка на ручках управління не стираються та легко читаються. Крім того, стандартну шкалу (тип S) можна нанести градуювання будь-якого типу.

Ручки керування GN 723.4 можуть бути поєднані з опорними фланцями GN 723.3

За окремим замовленням
  • спеціальні градуювання


Найменування продукції
Телефон
Електронна адреса
Повідомлення
Залиште відгук про товар!
  • Тип N: нейтральний
  • Тип M: зі стрілкою
  • Тип S: з розподілами шкали 0...9, 20
