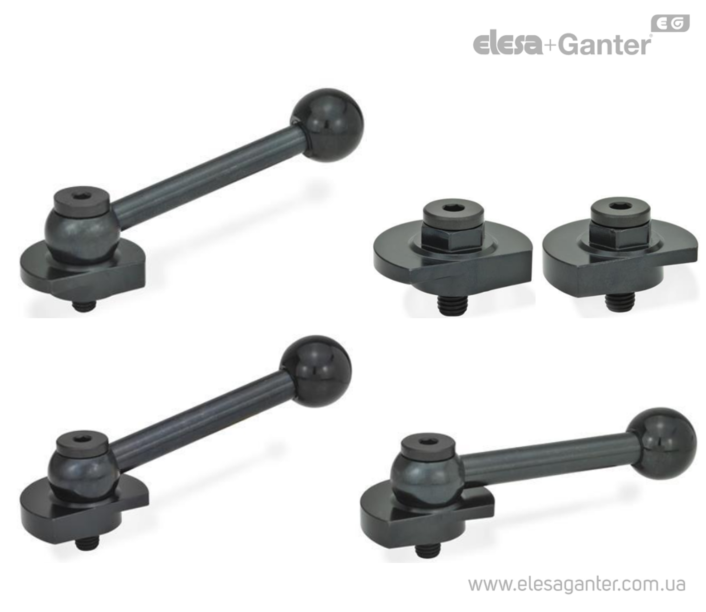

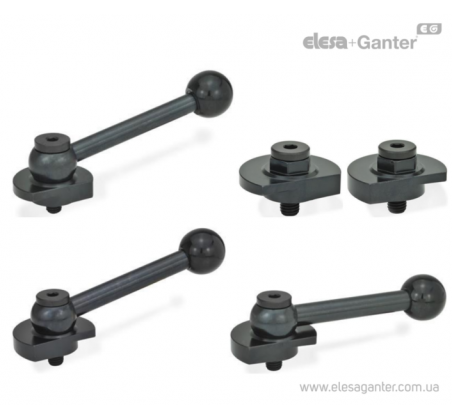

Затискні болти з важелем похилий осьовий затиск GN 918.2
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 918.2 Важель сферичної форми, кутовий (зубці)/прямий (зубці)/з шестигранником, сталь, дюропласт

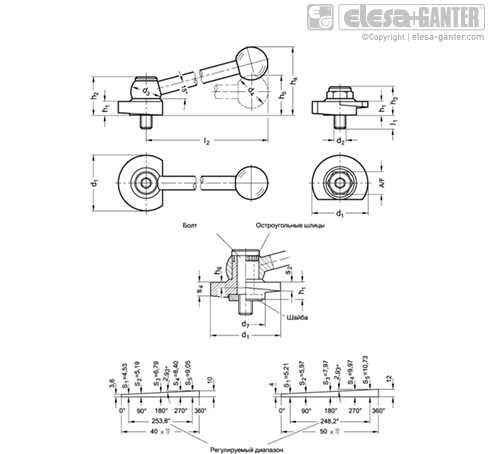

| Артікул | d1 -0.5 | A/F | d2 | l1 | d3 | h2 | d4 | h4 ≈ | l2 ≈ | h3 | d7 | h1 | h5 | h6 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 918.2-40-GV-L | 40 | - | M 8 | 8 | 24 | 31 | 25 | - | 100 | - | 24 | 10 | 31 | 3.6 | Так |
4328
|
|||
| GN 918.2-40-GV-R | 40 | - | M 8 | 8 | 24 | 31 | 25 | - | 100 | - | 24 | 10 | 31 | 3.6 | Так |
4328
|
|||
| GN 918.2-40-KV-L | 40 | - | M 8 | 8 | 24 | 31 | 25 | 62 | 100 | - | 24 | 10 | - | 3.6 | Так |
4328
|
|||
| GN 918.2-40-KV-R | 40 | - | M 8 | 8 | 24 | 31 | 25 | 55 | 100 | - | 24 | 10 | - | 3.6 | Так |
4328
|
|||
| GN 918.2-40-SK-L | 40 | 15 | M 8 | 8 | - | - | - | - | - | 21 | 24 | 10 | - | 3.6 | Так |
2603
|
|||
| GN 918.2-40-SK-R | 40 | 15 | M 8 | 8 | - | - | - | - | - | 21 | 24 | 10 | - | 3.6 | Так |
2603
|
|||
| GN 918.2-50-GV-L | 50 | - | M 10 | 11 | 28 | 34.5 | 30 | - | 116 | - | 28 | 12 | 36 | 4 | Так |
4349
|
|||
| GN 918.2-50-GV-R | 50 | - | M 10 | 11 | 28 | 34.5 | 30 | - | 116 | - | 28 | 12 | 36 | 4 | Так |
4349
|
|||
| GN 918.2-50-KV-L | 50 | - | M 10 | 11 | 28 | 34.5 | 30 | 62 | 116 | - | 28 | 12 | - | 4 | Так |
4349
|
|||
| GN 918.2-50-KV-R | 50 | - | M 10 | 11 | 28 | 34.5 | 30 | 55 | 116 | - | 28 | 12 | - | 4 | Так |
4349
|
|||
| GN 918.2-50-SK-L | 50 | 19 | M 10 | 11 | - | - | - | - | - | 24 | 28 | 12 | - | 4 | Так |
2695
|
|||
| GN 918.2-50-SK-R | 50 | 19 | M 10 | 11 | - | - | - | - | - | 24 | 28 | 12 | - | 4 | Так |
2695
|
Характеристики
Типи
Тип KV: з важелем сферичної форми, кутовий (зубці)
Тип GV: з важелем сферичної форми, прямий (зубці)
Тип SK: із шестигранником
Затискний напрямок
Тип R: обертання проти годинникової стрілки (витягнутий варіант виконання)
Тип L: обертання проти годинникової стрілки
Сталь
чорніння
Ексцентриковий кулачок та шайба, корпус загартований
Нарізний болт із нітридованої сталі, клас міцності на розрив: 8.8
Кулькові ручки DIN 319 -
Пластик
Дюропласт
чорний колір, глянсове оздоблення
особливості та сфери застосування
Затискні болти з нержавіючої сталі GN 918.2 мають кругову скошену поверхню, що дозволяє швидке та безпечне кріплення та відпускання у відносно великому регульованому діапазоні та з високою затискною силою. Завдяки невеликому куту нахилу (куту між поверхнями) затискний болт є самофіксуючим.
Важель сферичної форми з'єднується із затискним болтом через зубчастий фіксатор, дозволяючи відрегулювати найбільш підходяще затискне положення або провести "підрегулювання" ручки.
Нарізний болт та шайба (див. технічні інструкції) підбираються для забезпечення того, щоб ексцентриковий кулачок міг бути легко повернутий після затягування. Використання шайби не передбачає будь-яких особливих вимог щодо будови різьбового отвору. Це означає, що вони можуть бути встановлені на столах з використанням Т-подібних пазів.
Затискні болти мають ту перевагу, що вони можуть бути повернуті після звільнення в затискній зоні.
Використання GN 605 - з ущільненим кульковим наконечником у з'єднаннях із затискними болтами.
Залиште відгук про товар!
Типи
- Тип KV: з кутовим важелем
- Тип GV: з прямим важелем
- Тип SK: із шестигранником
Затискний напрямок
- Тип R: обертання за годинниковою стрілкою
- Тип L: обертання проти годинникової стрілки
