Спіральні кулачкові важелі швидкого затиску та затягування великим зусиллям до 34 000 Н GN 9027-A

Друк

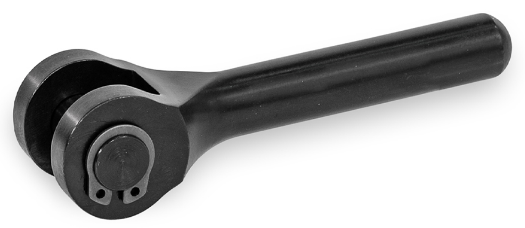

GN 9027-A

Спіральні кулачкові важелі швидкого затиску та затягування великим зусиллям до 34 000 Н

Загартована сталь, чорніння без опорної пластини

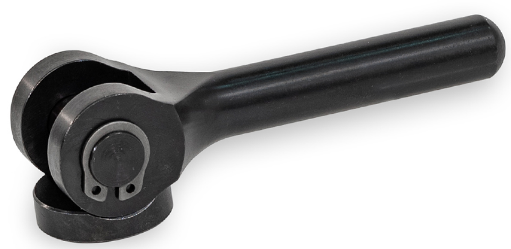

GN 9027-B

Спіральні кулачкові важелі швидкого затискання та затягування великим зусиллям до 34 000 Н

Загартована сталь, чорніння, з опорною пластиною

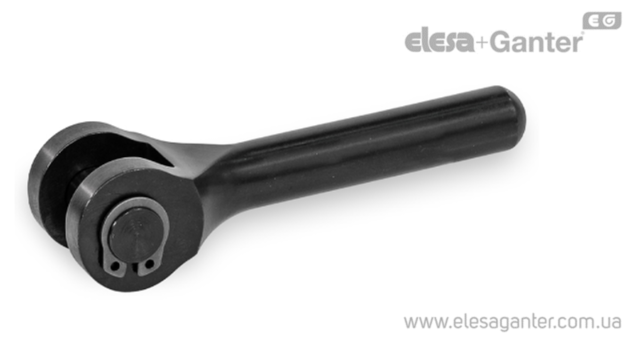

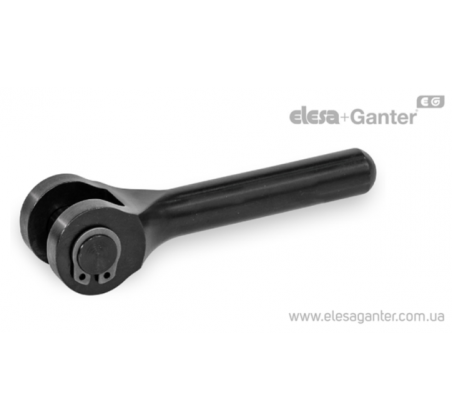

Спіральні кулачкові важелі швидкого затиску та затягування великим зусиллям до 34 000 Н GN 9027-A – фото 1

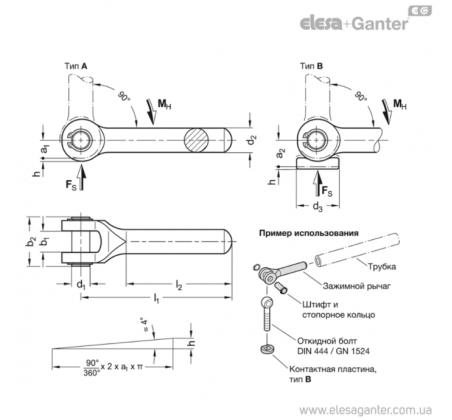

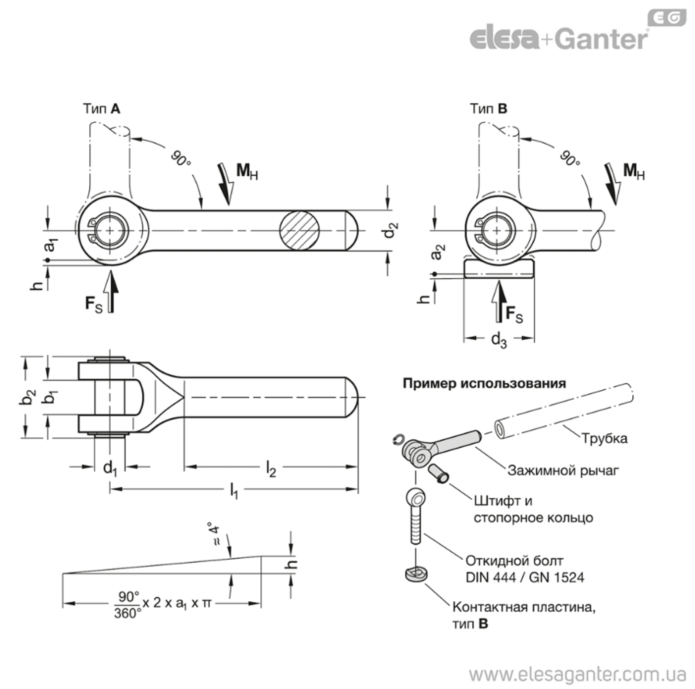

Спіральні кулачкові важелі швидкого затиску та затягування великим зусиллям до 34 000 Н GN 9027-A – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 9027-A Загартована сталь, чорніння без опорної пластини

Артікул
Артікул	a₁ ≈	b₁ +₀.₂	d₁ f₈	Fs в кН ≈ Сила затиск	h ≈ Хiд	MH в Н·м ≈Крут момент	b₂	d₂	l₁	l₂ ≈	В наявності	Ціна
GN 9027-100-12-A-BT	12.5	14.2	12	18	1.4	80	33	16	100	70	Так	2625 грн	Детальніше
GN 9027-100-12-A-BT Характеристики: a₁ ≈ 12.5 b₁ +₀.₂ 14.2 d₁ f₈ 12 Fs в кН ≈ Сила затиск 18 h ≈ Хiд 1.4 MH в Н·м ≈Крут момент 80 b₂ 33 d₂ 16 l₁ 100 l₂ ≈ 70 2625 грн Так До кошику
GN 9027-125-16-A-BT	16	17.2	16	34	1.7	200	41	20	125	88	Так	3619 грн	Детальніше
GN 9027-125-16-A-BT Характеристики: a₁ ≈ 16 b₁ +₀.₂ 17.2 d₁ f₈ 16 Fs в кН ≈ Сила затиск 34 h ≈ Хiд 1.7 MH в Н·м ≈Крут момент 200 b₂ 41 d₂ 20 l₁ 125 l₂ ≈ 88 3619 грн Так До кошику
GN 9027-64-8-A-BT	9	9.2	8	7.5	1	25	24	10	64	41	Так	1976 грн	Детальніше
GN 9027-64-8-A-BT Характеристики: a₁ ≈ 9 b₁ +₀.₂ 9.2 d₁ f₈ 8 Fs в кН ≈ Сила затиск 7.5 h ≈ Хiд 1 MH в Н·м ≈Крут момент 25 b₂ 24 d₂ 10 l₁ 64 l₂ ≈ 41 1976 грн Так До кошику
GN 9027-80-10-A-BT	10	12.2	10	12	1.1	45	28	12	80	54	Так	2138 грн	Детальніше
GN 9027-80-10-A-BT Характеристики: a₁ ≈ 10 b₁ +₀.₂ 12.2 d₁ f₈ 10 Fs в кН ≈ Сила затиск 12 h ≈ Хiд 1.1 MH в Н·м ≈Крут момент 45 b₂ 28 d₂ 12 l₁ 80 l₂ ≈ 54 2138 грн Так До кошику

Характеристики

Типи

Тип A: без контактної пластини

Важіль

Загартована сталь

чорніння BT

Штифт

Гартована сталь

Стопорні кільця DIN 471

Сталь

особливості та сфери застосування

Спіральні кулачкові важелі GN 9027 використовуються для швидкого затискання кріплення та компонентів машини з використанням високого затискного зусилля, незалежного від напрямку важеля. Крок двосторонньої затискної спіралі створює ефект самоблокування.

Завдяки міцному виконанню важіль можна подовжити, прикріпивши трубку, або привести в бажане положення затиску, скориставшись молотком з м'яким бойком. У процесі виконання операції затискача крутний момент до затискного гвинта або точки затискача не застосовується.

При поєднанні з відкидними болтами GN 1524 спіральні важелі кулачкові підходять для багатьох різних областей застосування. Контактна пластина типу B запобігає пошкодженню поверхні затискача. Для полегшення експлуатації затискний механізм можна змастити.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 9027.pdf

Залиште відгук про товар!

Аксесуари на окреме замовлення:

Відкидні болти DIN 444
Відкидні болти GN 1524 (з довгим різьбовим болтом)
