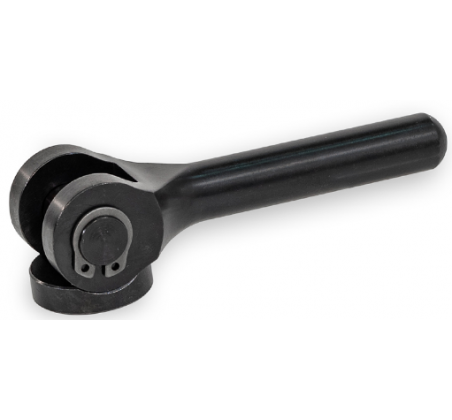

Спіральні кулачкові важелі швидкого затискання та затягування великим зусиллям до 34 000 Н GN 9027-B
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 9027-B Загартована сталь, чорніння, з опорною пластиною
| Артікул | a2 ≈ | b1 +0.2 | d1 f8 | Fs в кН ≈ Сила затиск | h ≈ Хiд | MH в Н·м ≈Крут момент | b2 | d2 | l1 | d3 | l2 ≈ | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 9027-100-12-B-BT | 17.7 | 14.2 | 12 | 18 | 1.4 | 80 | 33 | 16 | 100 | 28 | 70 |
Під замовлення
|
3128
|
|||
| GN 9027-125-16-B-BT | 22.5 | 17.2 | 16 | 34 | 1.7 | 200 | 41 | 20 | 125 | 36 | 88 | Так |
4202
|
|||
| GN 9027-64-8-B-BT | 12.3 | 9.2 | 8 | 7.5 | 1 | 25 | 24 | 10 | 64 | 20 | 41 | Так |
2429
|
|||
| GN 9027-80-10-B-BT | 14.2 | 12.2 | 10 | 12 | 1.1 | 45 | 28 | 12 | 80 | 24 | 54 | Так |
2621
|
Характеристики
Типи
- Тип B: із контактною пластиною
Важіль
Загартована сталь
Штифт
Гартована сталь
Контактна пластина
Гартована сталь
Стопорні кільця DIN 471
Сталь
особливості та сфери застосування
Спіральні кулачкові важелі GN 9027 використовуються для швидкого затискання кріплення та компонентів машини з використанням високого затискного зусилля, незалежного від напрямку важеля. Крок двосторонньої затискної спіралі створює ефект самоблокування.
Завдяки міцному виконанню важіль можна подовжити, прикріпивши трубку, або привести в бажане положення затиску, скориставшись молотком з м'яким бойком. У процесі виконання операції затискача крутний момент до затискного гвинта або точки затискача не застосовується.
При поєднанні з відкидними болтами GN 1524 спіральні важелі кулачкові підходять для багатьох різних областей застосування. Контактна пластина типу B запобігає пошкодженню поверхні затискача. Для полегшення експлуатації затискний механізм можна змастити.
