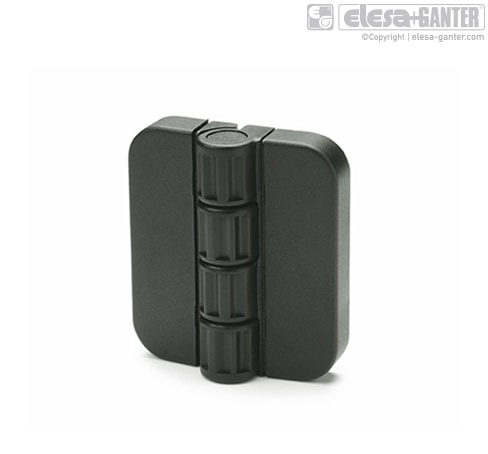

Петлі з фіксацією у чотирьох різних положеннях (0°, +80°, +120°, +170°) CFP.

Друк

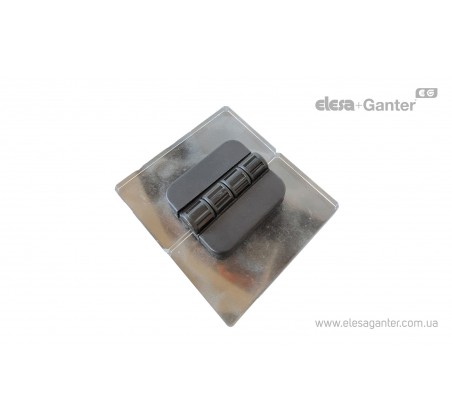

Петлі з фіксацією у чотирьох різних положеннях (0°, +80°, +120°, +170°) CFP. – фото 2

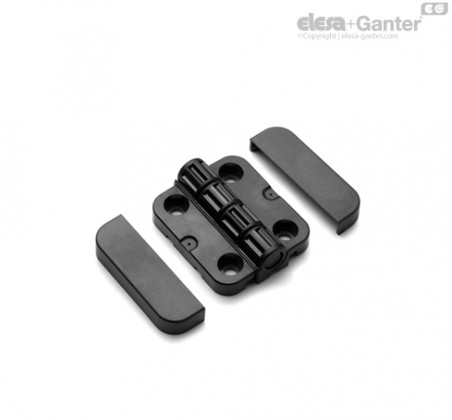

Петлі з фіксацією у чотирьох різних положеннях (0°, +80°, +120°, +170°) CFP. – фото 3

Петлі з фіксацією у чотирьох різних положеннях (0°, +80°, +120°, +170°) CFP. – фото 4

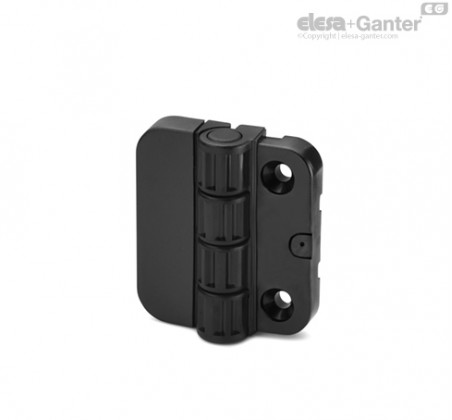

Петлі з фіксацією у чотирьох різних положеннях (0°, +80°, +120°, +170°) CFP. – фото 5

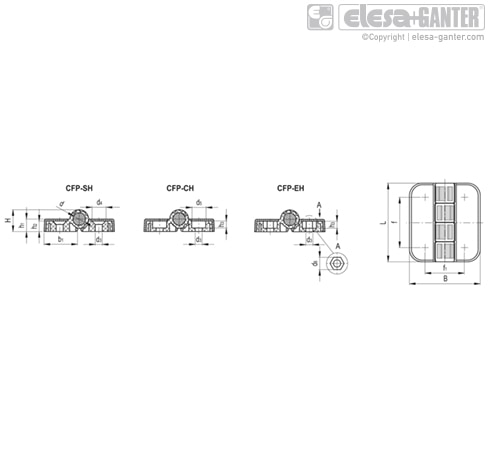

Петлі з фіксацією у чотирьох різних положеннях (0°, +80°, +120°, +170°) CFP. – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

CFP. Технополімер, заглушки гвинтів кріплення, отвори під різні гвинти

Артікул
Артікул	b₁	d	L	B	f₁	d₃	h₂	d₄	d₅	h₃	d₆	H	C#[Nm]	h₁	f	В наявності	Ціна
CFP.50 CH-4-C9	21.5	8	50	45	25	4.5	7	-	8.5	4.5	-	14	1.5	8	32	Так	261 грн	Детальніше
CFP.50 CH-4-C9 Характеристики: b₁ 21.5 d 8 L 50 B 45 f₁ 25 d₃ 4.5 h₂ 7 d₄ - d₅ 8.5 h₃ 4.5 d₆ - H 14 C#[Nm] 1.5 h₁ 8 f 32 261 грн Так До кошику
CFP.50 EH-4-C9	21.5	8	50	45	25	4.5	7	-	-	4.5	7	14	1.5	8	32	Так	261 грн	Детальніше
CFP.50 EH-4-C9 Характеристики: b₁ 21.5 d 8 L 50 B 45 f₁ 25 d₃ 4.5 h₂ 7 d₄ - d₅ - h₃ 4.5 d₆ 7 H 14 C#[Nm] 1.5 h₁ 8 f 32 261 грн Так До кошику
CFP.50 SH-4-C9	21.5	8	50	45	25	4.5	7	8.5	-	-	-	14	1.5	8	32	Так	261 грн	Детальніше
CFP.50 SH-4-C9 Характеристики: b₁ 21.5 d 8 L 50 B 45 f₁ 25 d₃ 4.5 h₂ 7 d₄ 8.5 d₅ - h₃ - d₆ - H 14 C#[Nm] 1.5 h₁ 8 f 32 261 грн Так До кошику

характеристики

Матеріал
Технополімер на основі поліацеталю (POМ), чорний колір, матова поверхня.
Штифт, що обертається
Технополімер на основі ацеталю (POM), чорний колір.
Декоративні заглушки гвинтів
Технополімер на основі поліестеру (PBT), чорний колір, матове оздоблення, вбудована збірка.
Стандартні виконання

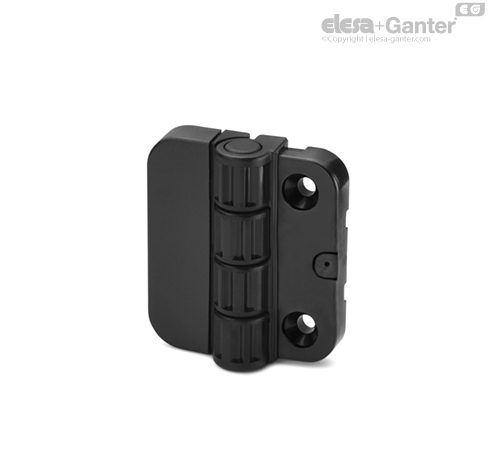

CFP-SH: наскрізні отвори для гвинтів із потайною головкою.

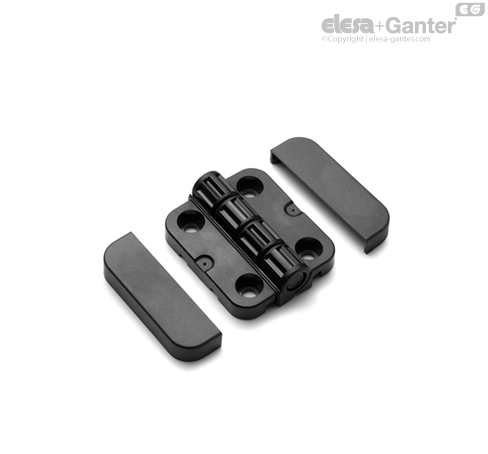

CFP-CH: наскрізні отвори для гвинтів із циліндричною головкою.

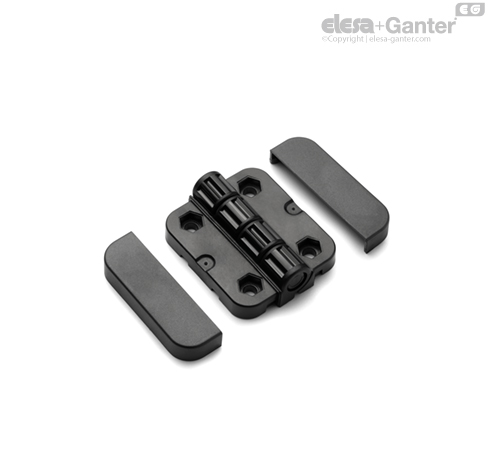

CFP-EH: наскрізні отвори для гвинтів із шестигранною головкою.

особливості та сфери застосування

Кут повороту (приблизне значення)
Макс. 195 ° (-15 ° і +180 °, де 0 ° - це умова, при якому поверхні, що з'єднуються знаходяться на одній площині).
Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.
Ця петля може використовуватися разом із типом петлі CFQ. тієї ж конструкції без положення фіксації.
Фіксатор (патент ELESA) забезпечує чотири різних положення фіксації дверей (0 °, +80 °, +120 °, +170 °).
Щоб вибрати відповідний тип і необхідну для вашої області застосування кількість петель
Момент сили
Всі положення фіксації забезпечують стійкий момент, що крутить, приблизно в 1.1 Нм (це крутний момент, який повинен бути застосований для звільнення фіксатора петлі).
Петля була протестована більш ніж на 10.000 циклів відкривання-закривання, і значення моменту, що крутить, залишалося незмінним.

Измерения сопротивления
ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ								Момент силы

Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E80 e E90 [N]	Разрушающая нагрузка R80 e R90 [N]	Максимальная рабочая нагрузка E120 [N]	Разрушающая нагрузка R120 [N]	Максимальная рабочая нагрузка E170 [N]	Разрушающая нагрузка R170 [N]	[Нм]
300	1220	350	1970	345	620	285	855	400	1410	1.1

Найменування продукції

Телефон

Електронна адреса

Повідомлення

CFP.pdf

Залиште відгук про товар!

CFP-SH: наскрізні отвори для гвинтів із потайною головкою.
CFP-CH: наскрізні отвори для гвинтів із циліндричною головкою.
CFP-EH: наскрізні отвори для гвинтів із шестигранною головкою.
