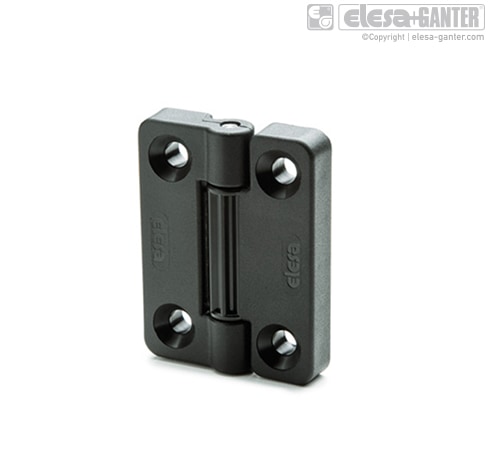

Петлі з фіксацією положення (-90 °, 0 °, +70 °, +115 °) CFV.

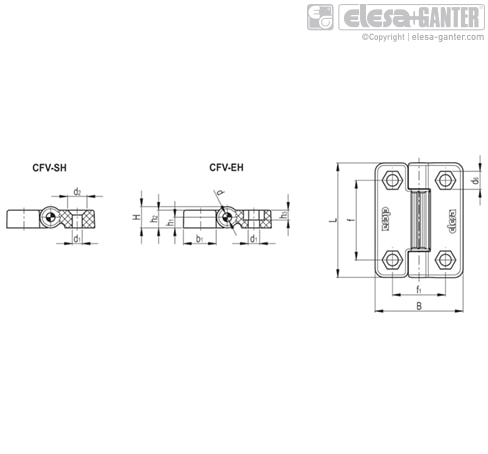

Петлі з фіксацією положення (-90 °, 0 °, +70 °, +115 °) CFV. – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

CFV. Армований технополімер, під гвинти з потайною/шестигранною головкою

Артікул
Артікул	b₁	d	L	B	d₁	f₁	d₂	h₂	h₃	d₆	H	C#[Nm]	h₁	f	В наявності	Ціна
CFV.65 EH-6	18.5	5	65	49.5	6.5	30	-	10	5	10	12	4	6	45	Так	308 грн	Детальніше
CFV.65 EH-6 Характеристики: b₁ 18.5 d 5 L 65 B 49.5 d₁ 6.5 f₁ 30 d₂ - h₂ 10 h₃ 5 d₆ 10 H 12 C#[Nm] 4 h₁ 6 f 45 308 грн Так До кошику
CFV.65 SH-6	18.5	5	65	49.5	6.5	30	12.5	10	-	-	12	4	6	45	Так	308 грн	Детальніше
CFV.65 SH-6 Характеристики: b₁ 18.5 d 5 L 65 B 49.5 d₁ 6.5 f₁ 30 d₂ 12.5 h₂ 10 h₃ - d₆ - H 12 C#[Nm] 4 h₁ 6 f 45 308 грн Так До кошику

характеристики

Матеріал
Технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення.
Штифт, що обертається
Нержавіюча сталь AISI 303
Стандартні виконання
CFV-SH: наскрізні отвори для гвинтів із потайною головкою.

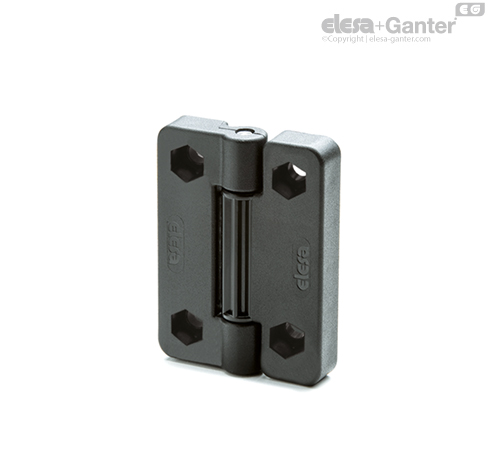

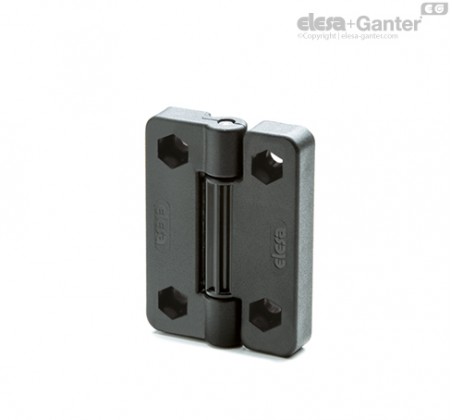

CFV-EH: наскрізні отвори для гвинтів із шестигранною головкою.

особливості та сфери застосування

Кут повороту (приблизне значення)
Макс. 210 ° (-90 ° і + 120 °, де 0 ° - це умова, при якому поверхні, що з'єднуються знаходяться на одній площині).
Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.
Фіксатор (патент ELESA) забезпечує чотири різних положення фіксації дверей (-90 °, 0 °, +70 °, +115 °).
Щоб вибрати відповідний тип і необхідну для вашої області застосування кількість петель
Момент сили
Всі положення фіксації забезпечують стійкий момент, що крутить, приблизно в 3 Нм (це крутний момент, який повинен бути застосований для звільнення фіксатора петлі).
Петля була протестована більш ніж на 20000 циклів відкривання-закривання, і значення моменту, що крутить, залишалося незмінним.

Измерения сопротивления	ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ						Момент силы
Измерения сопротивления
Описание	Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E70 e E115 [N]	Нагрузка при разрыве \ rR70 е R115 [N]	Максимальная рабочая нагрузка E90 [N]	Нагрузка на разрыв R90 [N]	[Нм]
CFV.65 SH-6	1320	4480	2070	5060	2150	3170	1630	3380	3
CFV.65 EH-6	1520	3840	1940	4900	1430	3660	970	3140	3

Найменування продукції

Телефон

Електронна адреса

Повідомлення

CFV.pdf

Залиште відгук про товар!

CFV-SH: наскрізні отвори для гвинтів із потайною головкою.
CFV-EH: наскрізні отвори для гвинтів із шестигранною головкою.
