Вбудована роз'ємна петля із пружиною для закриття дверей CFNR-B-p-S
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

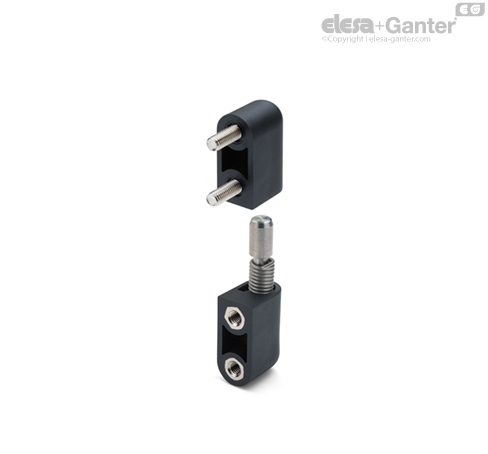

CFNR-B-p-S Армований технополімер, втулки з різьбовим отвором та різьбові шпильки, нікельовані

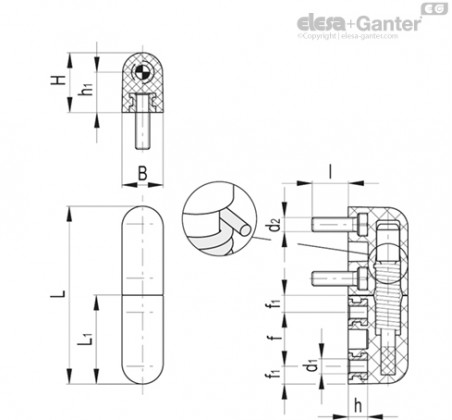

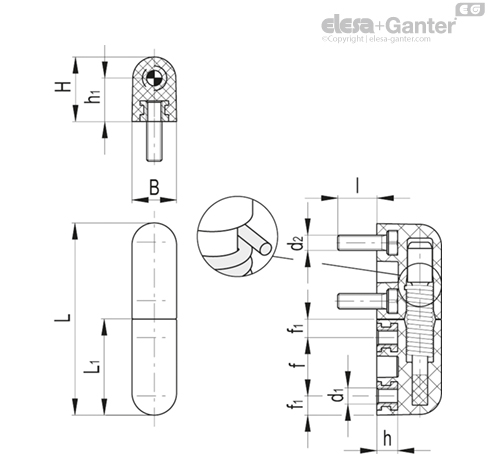

| Артікул | L | B | L1 | d1 | f1 | d2 | l | h | H | C#[Nm] | h1 | f | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CFNR.65 B-M5 p-M5x12-S-030 | 62 | 14.5 | 31 | M5 | 6 | M5 | 12 | 8 | 21 | 5 | 14 | 19 | Так |
494
|
характеристики
Матеріал
Технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення.
Штифт
пружина
Пружина із нержавіючої сталі.
Стандартні виконання

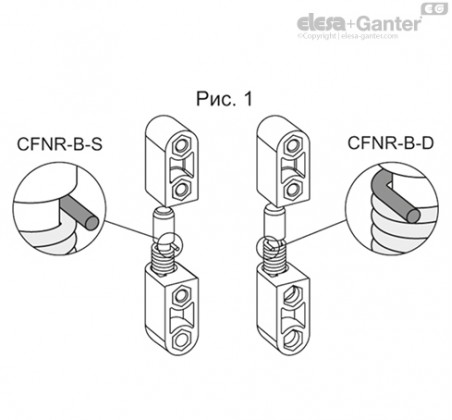

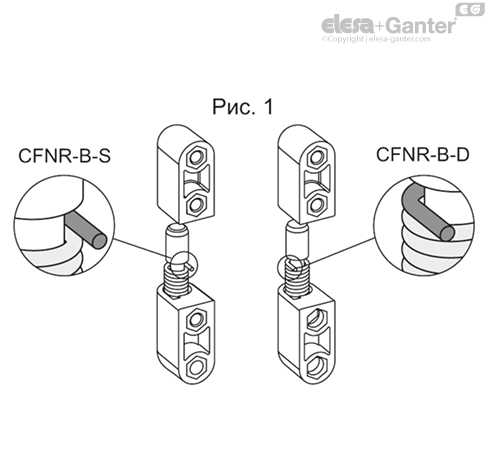

Повернення при зачиненні дверей, навивка лівої пружини:
CFNR-B-p-S: втулки з нікельованої латуні з різьбовим отвором (монтаж на стороні косяка) або різьбові шпильки з нікельованої сталі (монтаж на стороні дверей).
Аксесуари
Для полегшення операції попереднього навантаження петлі під кутом 90° та її складання на двері можна скористатися інструментом MT-CFNR (див. рис. 2): забезпечується знаходження петлі у попередньо навантаженому положенні у процесі монтажу.
Інструкції з монтажу
Виходячи з положення косяка по відношенню до дверей та бажаної функціональності, виберіть петлі, необхідні для положень A та B, вибравши правильний індекс.
Встановіть корпус петлі зі штифтом обертання на одвірок, попередньо навантаживши петлю під кутом 90° до фіксації корпусу на поверхні.
За допомогою гвинтів прикріпіть двері до корпусу другої петлі.
| Положение косяка | Желаемая функция | Расположение петель | |
| Положение A | Положение B | ||
| К левой части двери (рис. 3) | Возврат пружины при закрытии | CFNR-D-030 | CFNR-S-030 |
| Возврат пружины при открытии | CFNR-S-030 | CFNR-D-030 | |
| К правой части двери (рис. 4) | Возврат пружины при закрытии | CFNR-S-030 | CFNR-D-030 |
| Возврат пружины при открытии | CFNR-D-030 | CFNR-S-030 | |
особливості та сфери застосування
Петля CFNR має вбудовану пружинну систему (патент Elesa) для автоматичного повернення дверей під час закриття або відкриття.
До корпусу петлі прикріплений штифт, що утримує пружину в положенні з максимальним моментом повернення, що крутить, при закритті або відкритті 0,30 Нм під кутом 270°.
Крутний момент змінюється поступово разом із кутом відкриття/закриття петлі.
У ході спеціальних випробувань на навантаження на втому зворотна пружина витримала більше 15 000 циклів при збереженні незмінного значення крутного моменту.
Максимальна маса дверей із двома встановленими петлями, що дозволяє повернення пружини, становить 5 кг. Значення є орієнтовним, оскільки є результатом випробувань, проведених з лабораторної конструкцій, що налічує приблизно 0,7 м x 0,7 м.
Рекомендується завжди перевіряти правильність роботи відповідно до передбачуваного методу застосування.
Вони можуть встановлюватися на дверях, що розкладаються, з листового металу.
