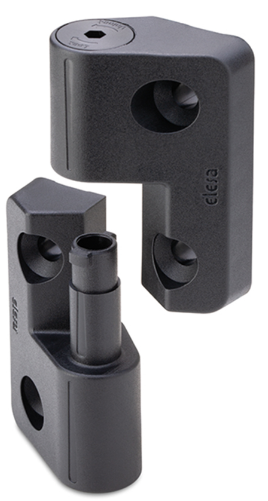

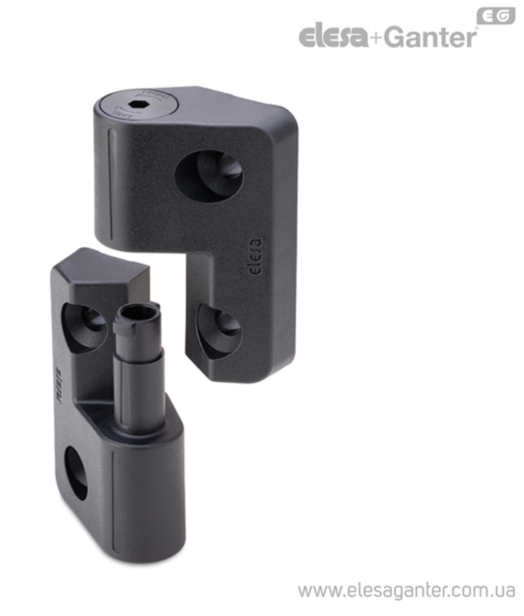

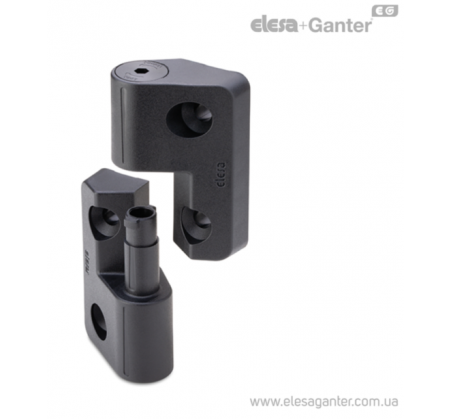

Петлі для знімних дверей та люків із блокуючим замком від ненавмисного зняття чи зміщення CFMY-NL-T-S
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
CFMY-NL-T-S Замок під шестигранний ключ, штифт у лівому корпусі

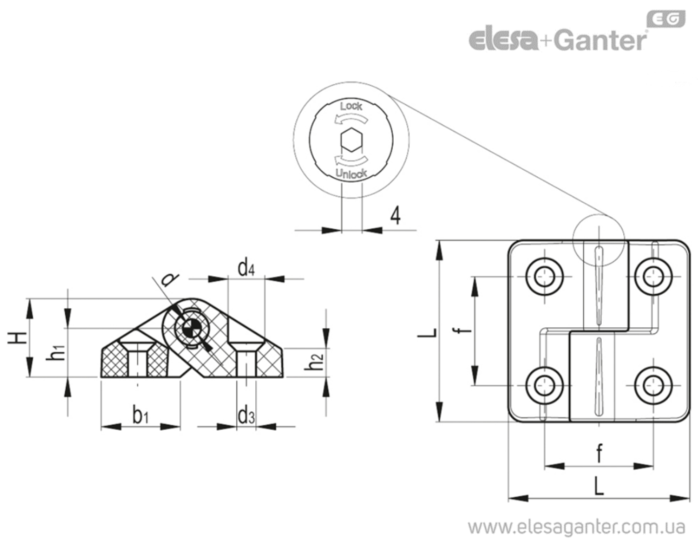

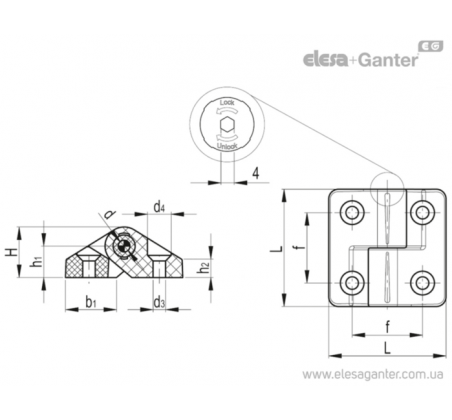

| Артікул | Сопротивление открыванию*[N] | b1 | d | L | f±0.25 | d3 | h2 | d4 | H | C#[Nm] | h1 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CFMY.60-NL-T-S-0 | 300 | 26 | 11 | 60 | 36 | 6.5 | 9 | 12 | 26 | 5 | 16 | Так |
472
|
|||
| CFMY.60-NL-T-S-90 | 300 | 26 | 11 | 60 | 36 | 6.5 | 9 | 12 | 26 | 5 | 16 | Так |
472
|
характеристики
Матеріал
Корпус петлі: технополімер на основі поліаміду (РА), армований скловолокном, чорний колір, матове оздоблення.
Система блокування/розблокування: технополімер на основі поліацеталю (POM).
Стандартні виконання
Наскрізні отвори для гвинтів із потайною головкою.

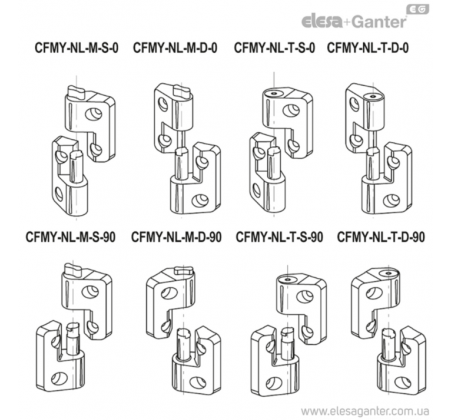

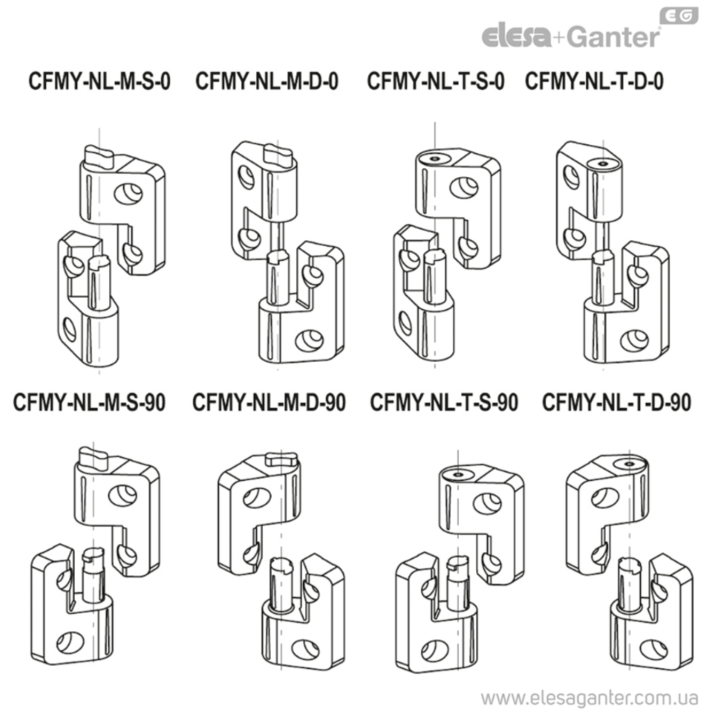

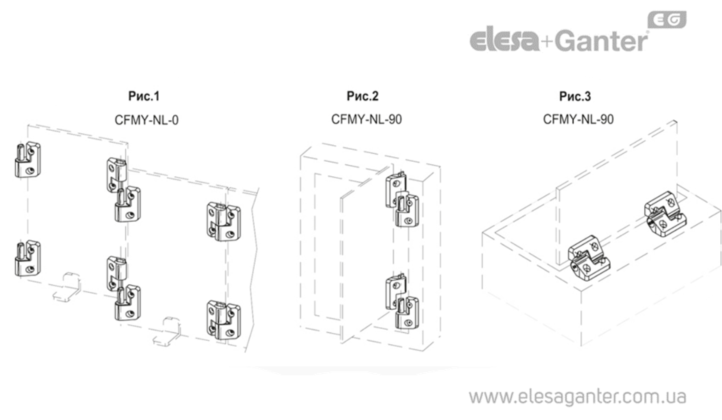

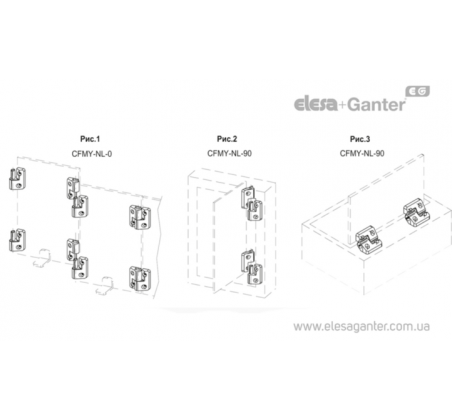

Кут з'єднання 0 градусів: підходить для швидкого створення захисту за периметром або роздільником, який можна з легкістю змінити або перемістити (рис. 1).
Система блокування/розблокування з шестигранним ключем:
CFMY-NL-T-S-0: поворотна вісь, встановлена на корпусі лівої петлі.
Кут з'єднання 90 градусів: підходить для монтажу/демонтажу дверей, встановлених на конструкції (рис. 2).
Система блокування/розблокування з шестигранним ключем:
CFMY-NL-T-S-90: поворотна вісь, встановлена на корпусі лівої петлі.
Особливості та сфери застосування

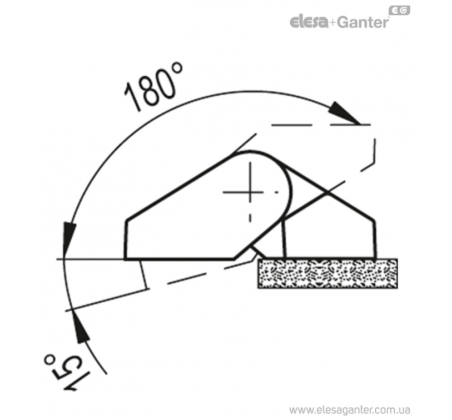

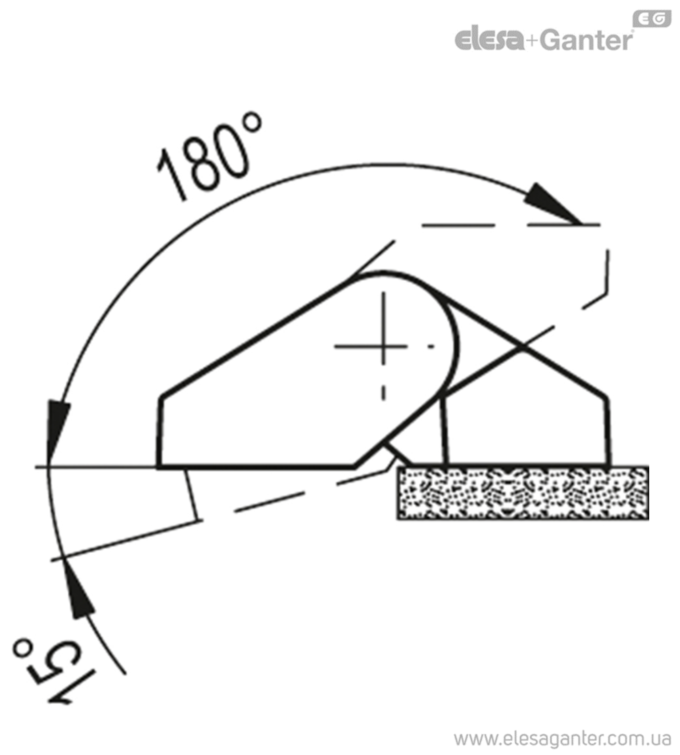

Кут повороту (приблизне значення)
Макс. 195 ° (-15 ° і +180 °, де 0 ° - це умова, при якому поверхні, що з'єднуються знаходяться на одній площині).
Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.
Для вибору відповідного типу та правильної кількості петель для вашого виду застосування див. Рекомендації.
Особливості та сфери застосування
Петля CFMY-NL є петлею для знімних дверей, оснащених механічним замком, який можна задіяти за допомогою шестигранника або ключа, що дозволяє заблокувати спільно дві сторони петлі в осьовому напрямку, тим самим запобігаючи ненавмисному підняттю або зміщенню дверей.
Таким чином, даний механічний замок забезпечує застосування виробу на дверях з горизонтальною віссю (типу люка), запобігаючи витягуванню навіть у разі випадкового відкриття (рис. 3).
Максимальне статичне навантаження - це значення, перевищення якого призведе до поломки матеріалу, таким чином завдавши шкоди функціональності петлі. Очевидно, що до цього значення має бути застосований відповідний коефіцієнт залежно від важливості та рівня безпеки певного виду застосування.
* у протилежному напрямку по відношенню до з'єднання двох сторін
Інструкції щодо використання

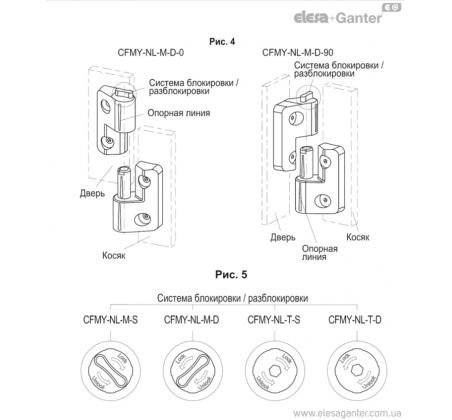

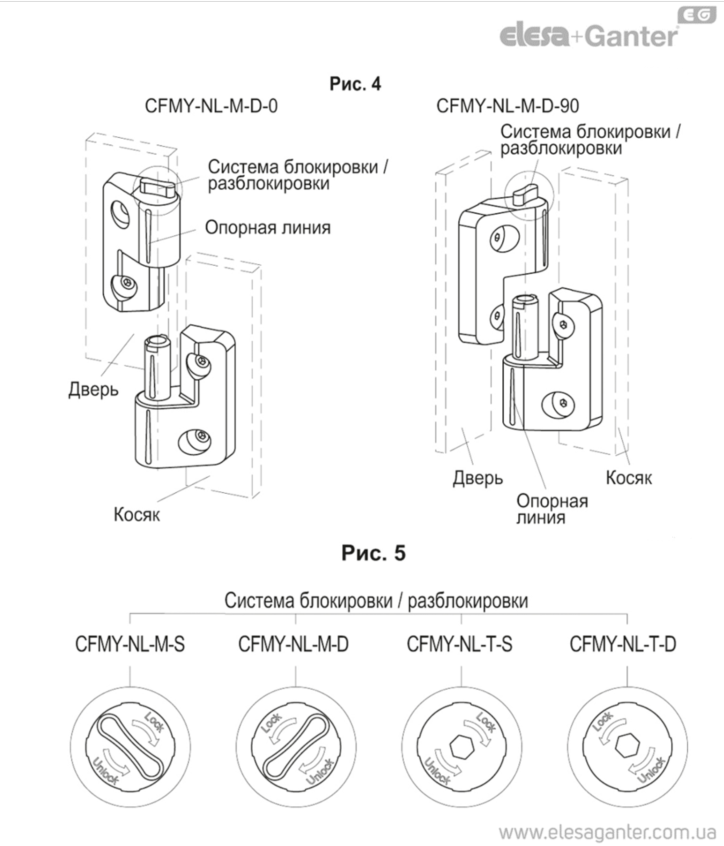

Інструкції з монтажу (рис. 4)
Кут з'єднання 0°:
встановіть на одвірок бік петлі, де є штифт обертання;
встановіть гніздо під бічну петлю дверей на штифт бокової петлі косяка, стежачи за тим, щоб обидві поверхні були в одній площині, а також щоб опорні лінії з обох боків петлі збігалися;
після завершення встановлення поверніть систему блокування до упору (положення блокування).
Кут з'єднання 90°:
встановіть на одвірок бік петлі, де є штифт обертання;
встановіть гніздо під петлю на стороні дверей на штифт петлі на стороні косяка, стежачи за тим, щоб обидві поверхні були повернені на 90° один до одного;
після завершення встановлення поверніть систему блокування до упору (положення блокування).
Інструкції з демонтажу
поверніть систему блокування у положення розблокування;
переведіть петлю у положення з'єднання (0 або 90 °);
обома руками підніміть двері і зніміть її.
Залиште відгук про товар!
- CFMY-NL-T-S-0: кут з'єднання 0 градусів
- CFMY-NL-T-S-90: кут з'єднання 90 градусів
