Шарнірно-важільні швидкодіючі затискачі F до 1700 Н з горизонтальним важелем управління, що блокується, боковий монтаж GN 820.5-NI

Друк

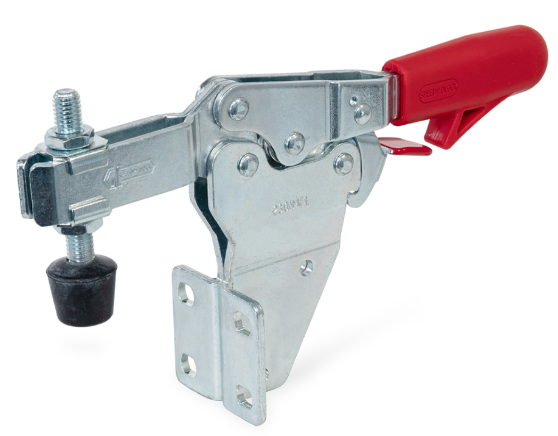

GN 820.5-ST

Шарнірно-важільні швидкодіючі затискачі F до 1700 Н з горизонтальним важелем управління, що блокується, боковий монтаж

Оцинкована сталь, натискний гвинт/без

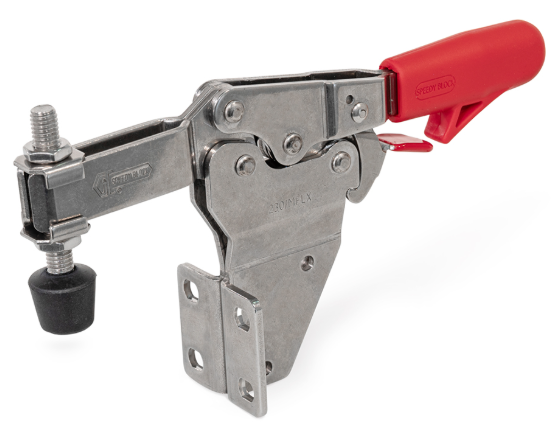

GN 820.5-NI

Нержавіюча сталь, натискний гвинт/без

Шарнірно-важільні швидкодіючі затискачі F до 1700 Н з горизонтальним важелем управління, що блокується, боковий монтаж GN 820.5-NI – фото 1

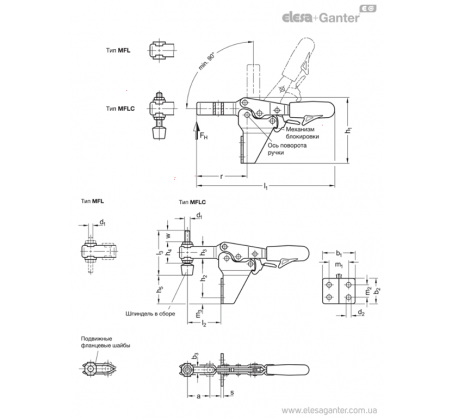

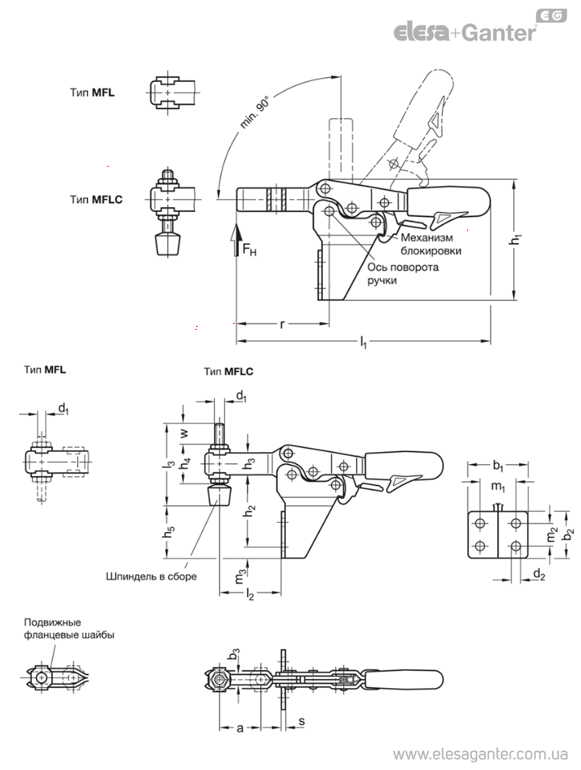

Шарнірно-важільні швидкодіючі затискачі F до 1700 Н з горизонтальним важелем управління, що блокується, боковий монтаж GN 820.5-NI – Креслення 1

Шарнірно-важільні швидкодіючі затискачі F до 1700 Н з горизонтальним важелем управління, що блокується, боковий монтаж GN 820.5-NI – Креслення 2

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 820.5-NI Нержавіюча сталь, натискний гвинт/без

Артікул
Артікул	FH усилие прижатия в Н	h5 макс.	w Регулируемая область	b₁	Размер	a ≈	b₂	b₃	d₁	d₂	l₁	h₂	l₂	m₁	s	l₃	m₂	h₃	r	h₄	h₁	m₃	В наявності	Ціна
GN 820.5-130-MFL-NI	1000	-	-	39	130	32	35	6.5	M 6	5.5	170	57.5	45	26	2.5	-	22	16	61	-	85	6.5	Так	3734 грн	Детальніше
GN 820.5-130-MFL-NI Характеристики: FH усилие прижатия в Н 1000 h5 макс. - w Регулируемая область - b₁ 39 Размер 130 a ≈ 32 b₂ 35 b₃ 6.5 d<sub>1</sub> M 6 d₂ 5.5 l₁ 170 h₂ 57.5 l₂ 45 m₁ 26 s 2.5 l₃ - m₂ 22 h₃ 16 r 61 h₄ - h₁ 85 m₃ 6.5 3734 грн Так До кошику
GN 820.5-130-MFLC-NI	1000	47.5	17.5	39	130	32	35	6.5	M 6	5.5	170	57.5	45	26	2.5	55	22	16	61	25.5	85	6.5	Так	3879 грн	Детальніше
GN 820.5-130-MFLC-NI Характеристики: FH усилие прижатия в Н 1000 h5 макс. 47.5 w Регулируемая область 17.5 b₁ 39 Размер 130 a ≈ 32 b₂ 35 b₃ 6.5 d<sub>1</sub> M 6 d₂ 5.5 l₁ 170 h₂ 57.5 l₂ 45 m₁ 26 s 2.5 l₃ 55 m₂ 22 h₃ 16 r 61 h₄ 25.5 h₁ 85 m₃ 6.5 3879 грн Так До кошику
GN 820.5-230-MFL-NI	1700	-	-	43	230	37	40	8.5	M 8	6.5	196	69	52	28.5	3	-	24	18	70	-	102	8	Так	4612 грн	Детальніше
GN 820.5-230-MFL-NI Характеристики: FH усилие прижатия в Н 1700 h5 макс. - w Регулируемая область - b₁ 43 Размер 230 a ≈ 37 b₂ 40 b₃ 8.5 d<sub>1</sub> M 8 d₂ 6.5 l₁ 196 h₂ 69 l₂ 52 m₁ 28.5 s 3 l₃ - m₂ 24 h₃ 18 r 70 h₄ - h₁ 102 m₃ 8 4612 грн Так До кошику
GN 820.5-230-MFLC-NI	1700	53	20	43	230	37	40	8.5	M 8	6.5	196	69	52	28.5	3	68	24	18	70	30	102	8	Так	4832 грн	Детальніше
GN 820.5-230-MFLC-NI Характеристики: FH усилие прижатия в Н 1700 h5 макс. 53 w Регулируемая область 20 b₁ 43 Размер 230 a ≈ 37 b₂ 40 b₃ 8.5 d<sub>1</sub> M 8 d₂ 6.5 l₁ 196 h₂ 69 l₂ 52 m₁ 28.5 s 3 l₃ 68 m₂ 24 h₃ 18 r 70 h₄ 30 h₁ 102 m₃ 8 4832 грн Так До кошику
GN 820.5-75-MFL-NI	900	-	-	30	75	20	25.5	5.3	M 5	4.5	118	39	30	18	2	-	13.5	11	42.5	-	62	6	Так	3456 грн	Детальніше
GN 820.5-75-MFL-NI Характеристики: FH усилие прижатия в Н 900 h5 макс. - w Регулируемая область - b₁ 30 Размер 75 a ≈ 20 b₂ 25.5 b₃ 5.3 d<sub>1</sub> M 5 d₂ 4.5 l₁ 118 h₂ 39 l₂ 30 m₁ 18 s 2 l₃ - m₂ 13.5 h₃ 11 r 42.5 h₄ - h₁ 62 m₃ 6 3456 грн Так До кошику
GN 820.5-75-MFLC-NI	900	30	17	30	75	20	25.5	5.3	M 5	4.5	118	39	30	18	2	45	13.5	11	42.5	19	62	6	Так	3580 грн	Детальніше
GN 820.5-75-MFLC-NI Характеристики: FH усилие прижатия в Н 900 h5 макс. 30 w Регулируемая область 17 b₁ 30 Размер 75 a ≈ 20 b₂ 25.5 b₃ 5.3 d<sub>1</sub> M 5 d₂ 4.5 l₁ 118 h₂ 39 l₂ 30 m₁ 18 s 2 l₃ 45 m₂ 13.5 h₃ 11 r 42.5 h₄ 19 h₁ 62 m₃ 6 3580 грн Так До кошику

характеристики

Типи

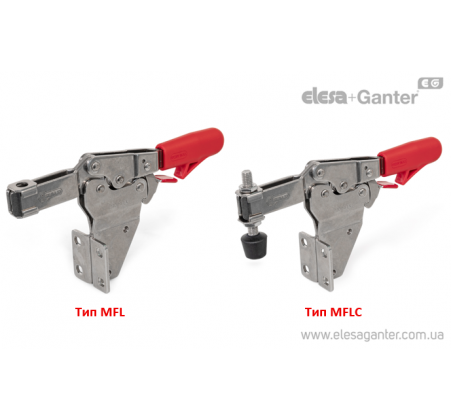

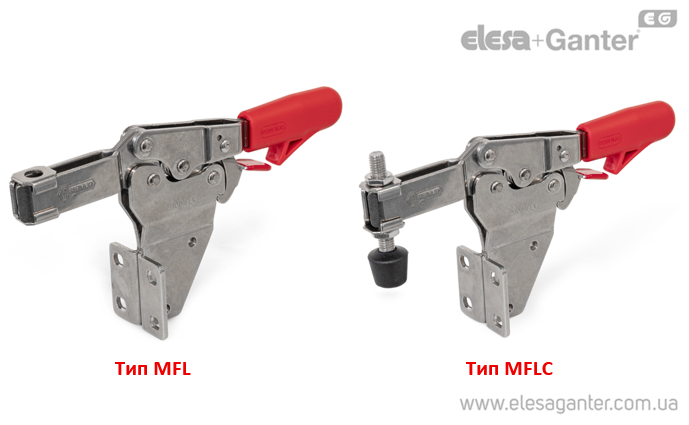

Тип MFL: прихват вилковий з двома фланцевими шайбами
Тип MFLC: прихват вилковий з двома фланцевими шайбами і натискним гвинтом GN 708.1

Натяжний механізм

Опорний болт загартований
Нержавіюча сталь AISI 304 NI
Рухливі частини, змащені спеціальним мастилом

Ручка

Пластик
Червоний колір, маслостійкий

Фланцеві шайби GN 898

Нержавіюча сталь AISI 304

Натискний гвинт GN 708.1 для типу MFLC

Нержавіюча сталь AISI 304 для NI

Упорна подушка

Хлоропреновий каучук (CR)
Твердість по Шору за шкалою А: прибл. 85
Вулканізована
Чорний колір
Тип A (плоска натискна подушка)

особливості та сфери застосування

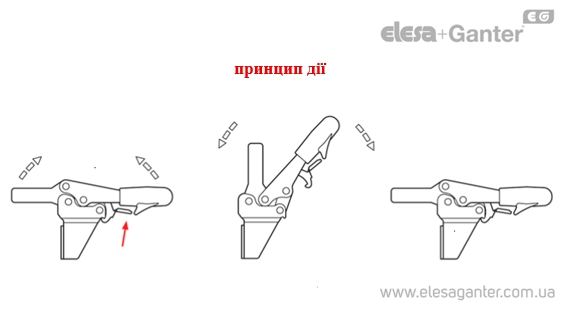

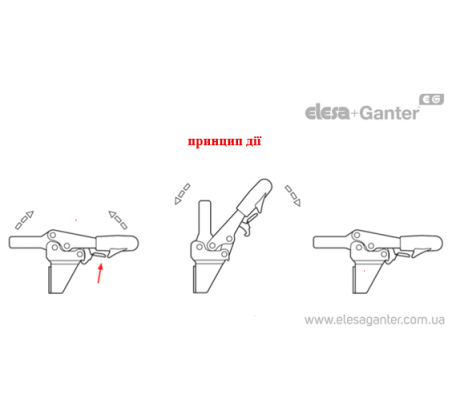

Шарнірно-важільні затискачі GN 820.5 надійно фіксуються в затиснутому положенні для запобігання випадковому ослабленню або ослабленню, спричиненому вібраціями. Для ослаблення затискання замок від'єднується однією рукою.

Принцип затиску заснований на принципі важеля, при якому затискний важіль та прихват рухаються у протилежних напрямках. Монтажна поверхня, повернена на 90°, дозволяє виконати компактну установку поруч із точкою затискання. Ще однією відмінністю цих затискачів є їх невелика загальна висота в затиснутому положенні.

У шарнірно-важільних затискачах із вилковим прихватом типу MFL може бути передбачено використання спеціального гвинта через дві фланцеві шайби. У комплектацію типу MFLC додатково входить натискний гвинт із гумовою накладкою.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 820.5.pdf

Залиште відгук про товар!

За окремим замовленням натискні елементи

GN 801 Тримачі натискних гвинтів (для типу MFL)
GN 801.1 Подовження прихвату (для типу MFL)
GN 801.2 Подовження прихвату регульоване (для типу MFL)
