Мініатюрні швидкодіючі затискачі важеля з блокуванням /без, укороченою ручкою для вузьких місць GN 820.6-ST

Друк

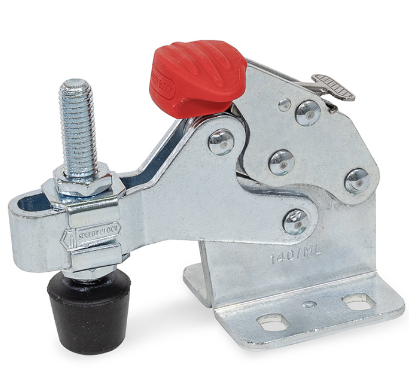

GN 820.6-ST

Мініатюрні швидкодіючі затискачі важеля з блокуванням /без, укороченою ручкою для вузьких місць

Оцинкована сталь, притиск із натискним гвинтом/без, із замком/без

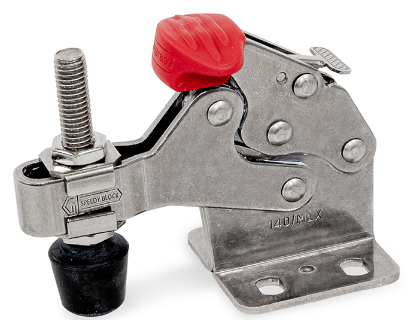

GN 820.6-NI

Малорозмірні затискачі важеля з блокуванням /без, укороченою ручкою для малодоступних місць і транспорту

Нержавіюча сталь, притиск із натискним гвинтом/без, із замком/без

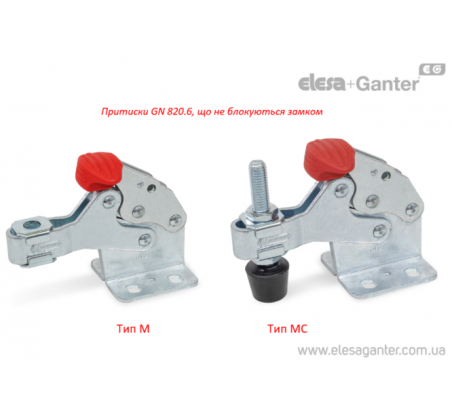

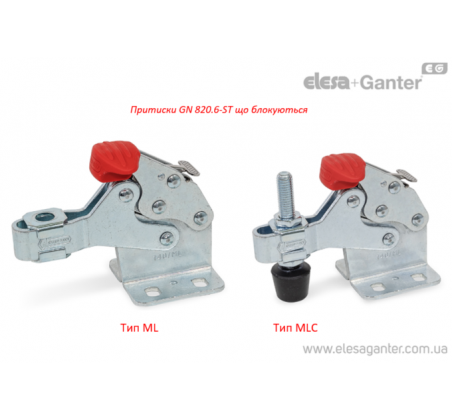

Мініатюрні швидкодіючі затискачі важеля з блокуванням /без, укороченою ручкою для вузьких місць GN 820.6-ST – фото 1

Мініатюрні швидкодіючі затискачі важеля з блокуванням /без, укороченою ручкою для вузьких місць GN 820.6-ST – фото 2

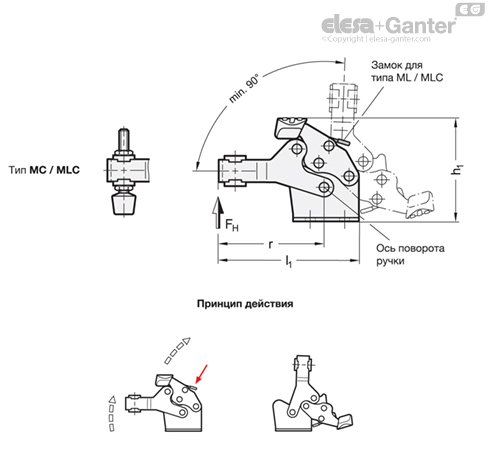

Мініатюрні швидкодіючі затискачі важеля з блокуванням /без, укороченою ручкою для вузьких місць GN 820.6-ST – Креслення 1

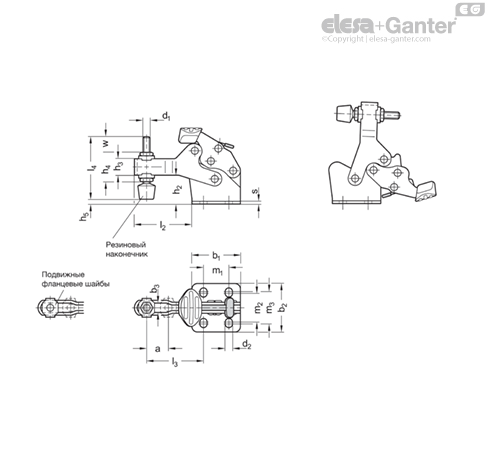

Мініатюрні швидкодіючі затискачі важеля з блокуванням /без, укороченою ручкою для вузьких місць GN 820.6-ST – Креслення 2

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 820.6-ST Оцинкована сталь, притиск із натискним гвинтом/без, із замком/без

Артікул
Артікул	w ≈ Рег обл	b₁	Размер	FH в Н	a ≈	b₂	b₃	d₁	h₁ ≈	d₂	h₂	l₂	m₁	s	h₄ ≈	l₁ ≈	l₄	m₂	h₃	l₃ ≈	r	h₅ ≈	m₃	В наявності	Ціна
GN 820.6-140-M-ST	-	44	140	1300	17	44	8.5	-	69	6.6	26	49	23	2.5	-	96	-	26	15	52.6	62.5	-	29.5	Так	1424 грн	Детальніше
GN 820.6-140-M-ST Характеристики: w ≈ Рег обл - b₁ 44 Размер 140 FH в Н 1300 a ≈ 17 b₂ 44 b₃ 8.5 d<sub>1</sub> - h₁ ≈ 69 d₂ 6.6 h₂ 26 l₂ 49 m₁ 23 s 2.5 h₄ ≈ - l₁ ≈ 96 l₄ - m₂ 26 h₃ 15 l₃ ≈ 52.6 r 62.5 h₅ ≈ - m₃ 29.5 1424 грн Так До кошику
GN 820.6-140-MC-ST	24	44	140	1300	17	44	8.5	M 8	69	6.6	26	49	23	2.5	26	96	68	26	15	52.6	62.5	2.6	29.5	Так	1507 грн	Детальніше
GN 820.6-140-MC-ST Характеристики: w ≈ Рег обл 24 b₁ 44 Размер 140 FH в Н 1300 a ≈ 17 b₂ 44 b₃ 8.5 d<sub>1</sub> M 8 h₁ ≈ 69 d₂ 6.6 h₂ 26 l₂ 49 m₁ 23 s 2.5 h₄ ≈ 26 l₁ ≈ 96 l₄ 68 m₂ 26 h₃ 15 l₃ ≈ 52.6 r 62.5 h₅ ≈ 2.6 m₃ 29.5 1507 грн Так До кошику
GN 820.6-140-ML-ST	-	44	140	1300	17	44	8.5	-	69	6.6	26	49	23	2.5	-	96	-	26	15	52.6	62.5	-	29.5	Так	1911 грн	Детальніше
GN 820.6-140-ML-ST Характеристики: w ≈ Рег обл - b₁ 44 Размер 140 FH в Н 1300 a ≈ 17 b₂ 44 b₃ 8.5 d<sub>1</sub> - h₁ ≈ 69 d₂ 6.6 h₂ 26 l₂ 49 m₁ 23 s 2.5 h₄ ≈ - l₁ ≈ 96 l₄ - m₂ 26 h₃ 15 l₃ ≈ 52.6 r 62.5 h₅ ≈ - m₃ 29.5 1911 грн Так До кошику
GN 820.6-140-MLC-ST	24	44	140	1300	17	44	8.5	M 8	69	6.6	26	49	23	2.5	26	96	68	26	15	52.6	62.5	2.6	29.5	Так	1994 грн	Детальніше
GN 820.6-140-MLC-ST Характеристики: w ≈ Рег обл 24 b₁ 44 Размер 140 FH в Н 1300 a ≈ 17 b₂ 44 b₃ 8.5 d<sub>1</sub> M 8 h₁ ≈ 69 d₂ 6.6 h₂ 26 l₂ 49 m₁ 23 s 2.5 h₄ ≈ 26 l₁ ≈ 96 l₄ 68 m₂ 26 h₃ 15 l₃ ≈ 52.6 r 62.5 h₅ ≈ 2.6 m₃ 29.5 1994 грн Так До кошику
GN 820.6-250-M-ST	-	64	250	2400	24	64	10.5	-	96	8.7	34	67	35	3	-	131	-	37.5	20	72.6	89	-	38.5	Так	2370 грн	Детальніше
GN 820.6-250-M-ST Характеристики: w ≈ Рег обл - b₁ 64 Размер 250 FH в Н 2400 a ≈ 24 b₂ 64 b₃ 10.5 d<sub>1</sub> - h₁ ≈ 96 d₂ 8.7 h₂ 34 l₂ 67 m₁ 35 s 3 h₄ ≈ - l₁ ≈ 131 l₄ - m₂ 37.5 h₃ 20 l₃ ≈ 72.6 r 89 h₅ ≈ - m₃ 38.5 2370 грн Так До кошику
GN 820.6-250-MC-ST	21.2	64	250	2400	24	64	10.5	M 10	96	8.7	34	67	35	3	35	131	77	37.5	20	72.6	89	6	38.5	Так	2479 грн	Детальніше
GN 820.6-250-MC-ST Характеристики: w ≈ Рег обл 21.2 b₁ 64 Размер 250 FH в Н 2400 a ≈ 24 b₂ 64 b₃ 10.5 d<sub>1</sub> M 10 h₁ ≈ 96 d₂ 8.7 h₂ 34 l₂ 67 m₁ 35 s 3 h₄ ≈ 35 l₁ ≈ 131 l₄ 77 m₂ 37.5 h₃ 20 l₃ ≈ 72.6 r 89 h₅ ≈ 6 m₃ 38.5 2479 грн Так До кошику
GN 820.6-250-ML-ST	-	64	250	2400	24	64	10.5	-	96	8.7	34	67	35	3	-	131	-	37.5	20	72.6	89	-	38.5	Так	2867 грн	Детальніше
GN 820.6-250-ML-ST Характеристики: w ≈ Рег обл - b₁ 64 Размер 250 FH в Н 2400 a ≈ 24 b₂ 64 b₃ 10.5 d<sub>1</sub> - h₁ ≈ 96 d₂ 8.7 h₂ 34 l₂ 67 m₁ 35 s 3 h₄ ≈ - l₁ ≈ 131 l₄ - m₂ 37.5 h₃ 20 l₃ ≈ 72.6 r 89 h₅ ≈ - m₃ 38.5 2867 грн Так До кошику
GN 820.6-250-MLC-ST	21.2	64	250	2400	24	64	10.5	M 10	96	8.7	34	67	35	3	35	131	77	37.5	20	72.6	89	6	38.5	Так	2973 грн	Детальніше
GN 820.6-250-MLC-ST Характеристики: w ≈ Рег обл 21.2 b₁ 64 Размер 250 FH в Н 2400 a ≈ 24 b₂ 64 b₃ 10.5 d<sub>1</sub> M 10 h₁ ≈ 96 d₂ 8.7 h₂ 34 l₂ 67 m₁ 35 s 3 h₄ ≈ 35 l₁ ≈ 131 l₄ 77 m₂ 37.5 h₃ 20 l₃ ≈ 72.6 r 89 h₅ ≈ 6 m₃ 38.5 2973 грн Так До кошику
GN 820.6-80-M-ST	-	26	80	900	10	26	5.5	-	46	4.5	18	31	13.5	2	-	57	-	15.5	9	32.5	38	-	16.5	Так	1298 грн	Детальніше
GN 820.6-80-M-ST Характеристики: w ≈ Рег обл - b₁ 26 Размер 80 FH в Н 900 a ≈ 10 b₂ 26 b₃ 5.5 d<sub>1</sub> - h₁ ≈ 46 d₂ 4.5 h₂ 18 l₂ 31 m₁ 13.5 s 2 h₄ ≈ - l₁ ≈ 57 l₄ - m₂ 15.5 h₃ 9 l₃ ≈ 32.5 r 38 h₅ ≈ - m₃ 16.5 1298 грн Так До кошику
GN 820.6-80-MC-ST	17.6	26	80	900	10	26	5.5	M 5	46	4.5	18	31	13.5	2	16.5	57	45	15.5	9	32.5	38	3.2	16.5	Так	1352 грн	Детальніше
GN 820.6-80-MC-ST Характеристики: w ≈ Рег обл 17.6 b₁ 26 Размер 80 FH в Н 900 a ≈ 10 b₂ 26 b₃ 5.5 d<sub>1</sub> M 5 h₁ ≈ 46 d₂ 4.5 h₂ 18 l₂ 31 m₁ 13.5 s 2 h₄ ≈ 16.5 l₁ ≈ 57 l₄ 45 m₂ 15.5 h₃ 9 l₃ ≈ 32.5 r 38 h₅ ≈ 3.2 m₃ 16.5 1352 грн Так До кошику
GN 820.6-80-ML-ST	-	26	80	900	10	26	5.5	-	46	4.5	18	31	13.5	2	-	57	-	15.5	9	32.5	38	-	16.5	Так	1785 грн	Детальніше
GN 820.6-80-ML-ST Характеристики: w ≈ Рег обл - b₁ 26 Размер 80 FH в Н 900 a ≈ 10 b₂ 26 b₃ 5.5 d<sub>1</sub> - h₁ ≈ 46 d₂ 4.5 h₂ 18 l₂ 31 m₁ 13.5 s 2 h₄ ≈ - l₁ ≈ 57 l₄ - m₂ 15.5 h₃ 9 l₃ ≈ 32.5 r 38 h₅ ≈ - m₃ 16.5 1785 грн Так До кошику
GN 820.6-80-MLC-ST	17.6	26	80	900	10	26	5.5	M 5	46	4.5	18	31	13.5	2	16.5	57	45	15.5	9	32.5	38	3.2	16.5	Так	1838 грн	Детальніше
GN 820.6-80-MLC-ST Характеристики: w ≈ Рег обл 17.6 b₁ 26 Размер 80 FH в Н 900 a ≈ 10 b₂ 26 b₃ 5.5 d<sub>1</sub> M 5 h₁ ≈ 46 d₂ 4.5 h₂ 18 l₂ 31 m₁ 13.5 s 2 h₄ ≈ 16.5 l₁ ≈ 57 l₄ 45 m₂ 15.5 h₃ 9 l₃ ≈ 32.5 r 38 h₅ ≈ 3.2 m₃ 16.5 1838 грн Так До кошику

Характеристики

Типи

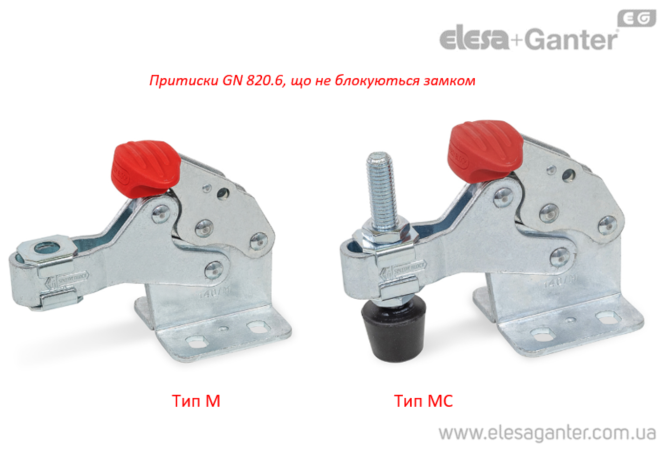

Тип M: без замикаючого механізму, з двома фланцевими шайбами
Тип MC: без замикаючого механізму, з двома фланцевими шайбами та натискним гвинтом GN 708.1

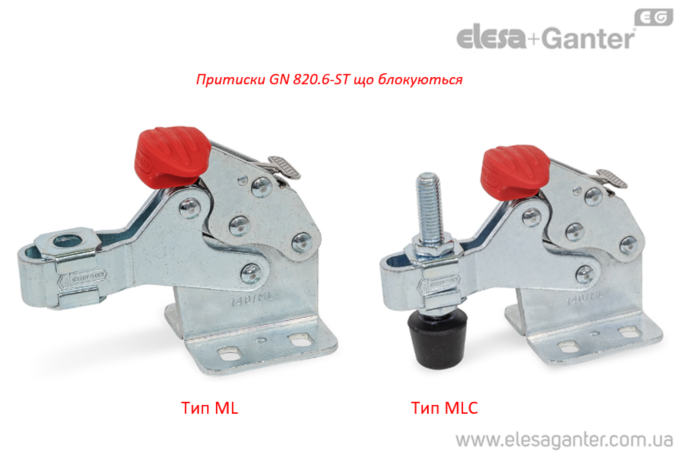

Тип ML: із замикаючим механізмом, із двома фланцевими шайбами
Тип MLC: із замикаючим механізмом, з двома фланцевими шайбами та натискним гвинтом GN 708.1

Натяжний механізм

Сталь ST

Деталі з листового металу

Загартована сталь С10, оцинкована, глибокої пасивації

Цапфи загартовані

Опорні осі загартовані

Рухливі частини, змащені спеціальним мастилом

Рукоятка

Пластик

червоний колір, маслостійкий

Фланцеві шайби GN 898

Оцинкована сталь, воронена пасивована для ST

Натискні гвинти GN 708.1 для типу MC/MLC

Оцинкована сталь, воронена пасивована для ST

Гумовий наконечник

Шор А 85

Тип A (плоска натискна подушка)

особливості та сфери застосування

Шарнірно-важільні затискачі GN 820.6 мають вкрай компактну конструкцію.

Типи ML/MLC надійно фіксуються в затиснутому положенні для запобігання випадковому ослабленню або ослабленню, спричиненому вібраціями. Затискач можна розтиснути однією рукою.

Типи шарнірно-важільних притисків

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 820.6.pdf

Залиште відгук про товар!

Аксесуари за окремим запитом:

GN 801.1 Поперечний розширювач прихвату
GN 801.2 Поперечний подовжувач прихвату налаштовується (з шарніром)

Типи

Тип M: без замикаючого механізму, з двома фланцевими шайбами
Тип MC: без замикаючого механізму, з двома фланцевими шайбами та натискним гвинтом GN 708.1
Тип ML: з блокуючим механізмом, з двома фланцевими шайбами
Тип MLC: з блокуючим механізмом, з двома фланцевими шайбами та натискним гвинтом GN 708.1
