Малорозмірні затискачі важеля з блокуванням /без, укороченою ручкою для малодоступних місць і транспорту GN 820.6-NI

Друк

GN 820.6-ST

Мініатюрні швидкодіючі затискачі важеля з блокуванням /без, укороченою ручкою для вузьких місць

Оцинкована сталь, притиск із натискним гвинтом/без, із замком/без

GN 820.6-NI

Малорозмірні затискачі важеля з блокуванням /без, укороченою ручкою для малодоступних місць і транспорту

Нержавіюча сталь, притиск із натискним гвинтом/без, із замком/без

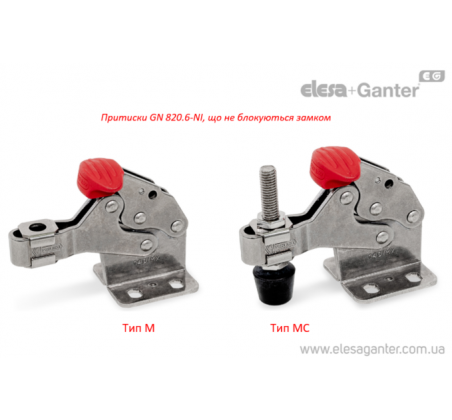

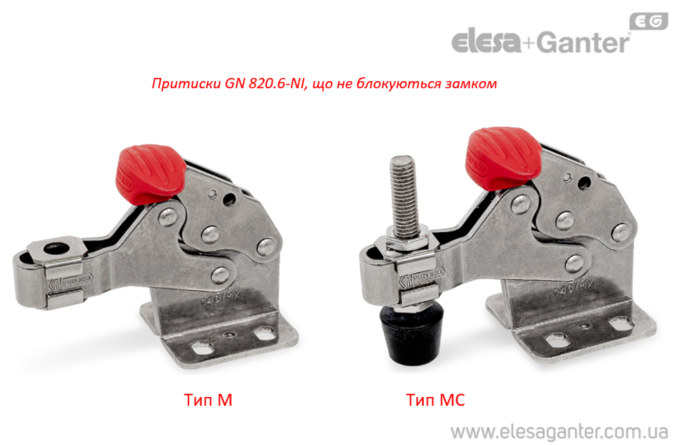

Малорозмірні затискачі важеля з блокуванням /без, укороченою ручкою для малодоступних місць і транспорту GN 820.6-NI – фото 1

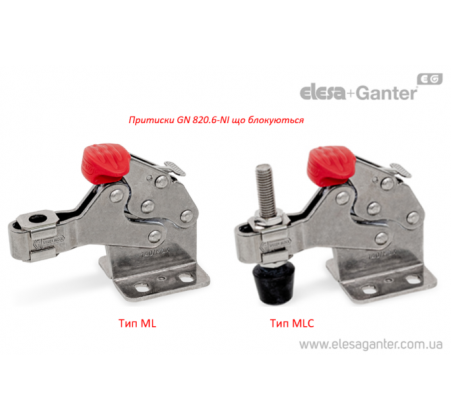

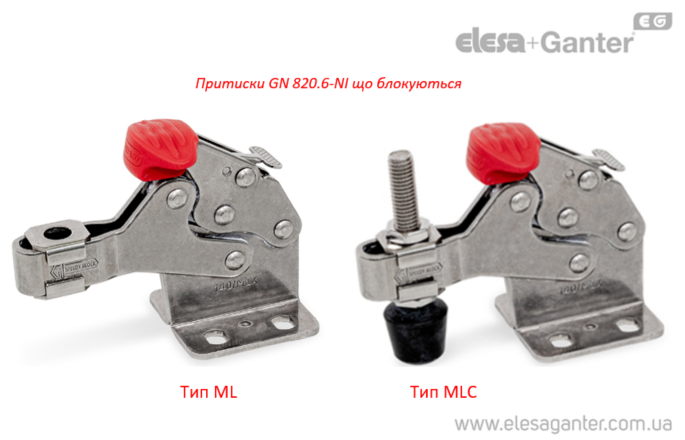

Малорозмірні затискачі важеля з блокуванням /без, укороченою ручкою для малодоступних місць і транспорту GN 820.6-NI – фото 2

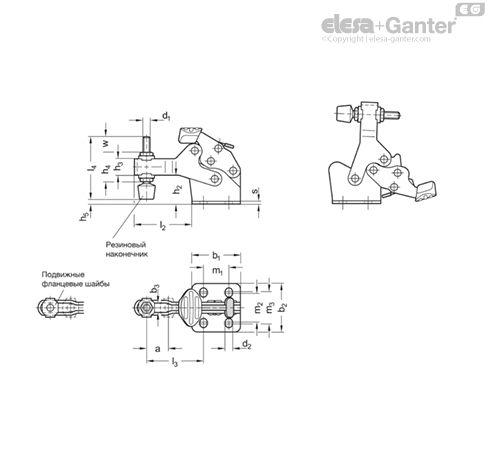

Малорозмірні затискачі важеля з блокуванням /без, укороченою ручкою для малодоступних місць і транспорту GN 820.6-NI – Креслення 1

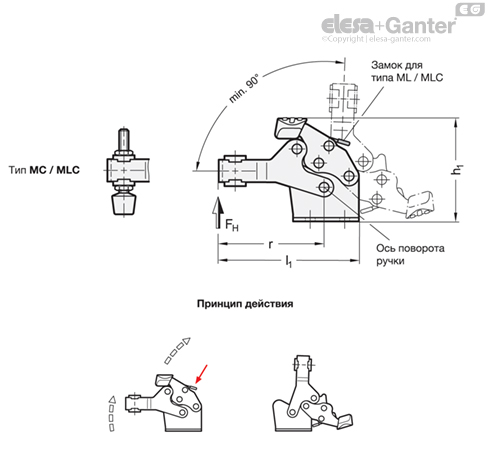

Малорозмірні затискачі важеля з блокуванням /без, укороченою ручкою для малодоступних місць і транспорту GN 820.6-NI – Креслення 2

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 820.6-NI Нержавіюча сталь, притиск із натискним гвинтом/без, із замком/без

Артікул
Артікул	w ≈ Рег обл	b₁	Размер	FH в Н	a ≈	b₂	b₃	d₁	h₁ ≈	d₂	h₂	l₂	m₁	s	h₄ ≈	l₁ ≈	l₄	m₂	h₃	l₃ ≈	r	h₅ ≈	m₃	В наявності	Ціна
GN 820.6-140-M-NI	-	44	140	1300	17	44	8.5	-	69	6.6	26	49	23	2.5	-	96	-	26	15	52.6	62.5	-	29.5	Так	3499 грн	Детальніше
GN 820.6-140-M-NI Характеристики: w ≈ Рег обл - b₁ 44 Размер 140 FH в Н 1300 a ≈ 17 b₂ 44 b₃ 8.5 d<sub>1</sub> - h₁ ≈ 69 d₂ 6.6 h₂ 26 l₂ 49 m₁ 23 s 2.5 h₄ ≈ - l₁ ≈ 96 l₄ - m₂ 26 h₃ 15 l₃ ≈ 52.6 r 62.5 h₅ ≈ - m₃ 29.5 3499 грн Так До кошику
GN 820.6-140-MC-NI	24	44	140	1300	17	44	8.5	M 8	69	6.6	26	49	23	2.5	26	96	68	26	15	52.6	62.5	2.6	29.5	Так	3650 грн	Детальніше
GN 820.6-140-MC-NI Характеристики: w ≈ Рег обл 24 b₁ 44 Размер 140 FH в Н 1300 a ≈ 17 b₂ 44 b₃ 8.5 d<sub>1</sub> M 8 h₁ ≈ 69 d₂ 6.6 h₂ 26 l₂ 49 m₁ 23 s 2.5 h₄ ≈ 26 l₁ ≈ 96 l₄ 68 m₂ 26 h₃ 15 l₃ ≈ 52.6 r 62.5 h₅ ≈ 2.6 m₃ 29.5 3650 грн Так До кошику
GN 820.6-140-ML-NI	-	44	140	1300	17	44	8.5	-	69	6.6	26	49	23	2.5	-	96	-	26	15	52.6	62.5	-	29.5	Так	3824 грн	Детальніше
GN 820.6-140-ML-NI Характеристики: w ≈ Рег обл - b₁ 44 Размер 140 FH в Н 1300 a ≈ 17 b₂ 44 b₃ 8.5 d<sub>1</sub> - h₁ ≈ 69 d₂ 6.6 h₂ 26 l₂ 49 m₁ 23 s 2.5 h₄ ≈ - l₁ ≈ 96 l₄ - m₂ 26 h₃ 15 l₃ ≈ 52.6 r 62.5 h₅ ≈ - m₃ 29.5 3824 грн Так До кошику
GN 820.6-140-MLC-NI	24	44	140	1300	17	44	8.5	M 8	69	6.6	26	49	23	2.5	26	96	68	26	15	52.6	62.5	2.6	29.5	Так	3975 грн	Детальніше
GN 820.6-140-MLC-NI Характеристики: w ≈ Рег обл 24 b₁ 44 Размер 140 FH в Н 1300 a ≈ 17 b₂ 44 b₃ 8.5 d<sub>1</sub> M 8 h₁ ≈ 69 d₂ 6.6 h₂ 26 l₂ 49 m₁ 23 s 2.5 h₄ ≈ 26 l₁ ≈ 96 l₄ 68 m₂ 26 h₃ 15 l₃ ≈ 52.6 r 62.5 h₅ ≈ 2.6 m₃ 29.5 3975 грн Так До кошику
GN 820.6-250-M-NI	-	64	250	2400	24	64	10.5	-	96	8.7	34	67	35	3	-	131	-	37.5	20	72.6	89	-	38.5	Так	3523 грн	Детальніше
GN 820.6-250-M-NI Характеристики: w ≈ Рег обл - b₁ 64 Размер 250 FH в Н 2400 a ≈ 24 b₂ 64 b₃ 10.5 d<sub>1</sub> - h₁ ≈ 96 d₂ 8.7 h₂ 34 l₂ 67 m₁ 35 s 3 h₄ ≈ - l₁ ≈ 131 l₄ - m₂ 37.5 h₃ 20 l₃ ≈ 72.6 r 89 h₅ ≈ - m₃ 38.5 3523 грн Так До кошику
GN 820.6-250-MC-NI	21.2	64	250	2400	24	64	10.5	M 10	96	8.7	34	67	35	3	35	131	77	37.5	20	72.6	89	6	38.5	Так	3741 грн	Детальніше
GN 820.6-250-MC-NI Характеристики: w ≈ Рег обл 21.2 b₁ 64 Размер 250 FH в Н 2400 a ≈ 24 b₂ 64 b₃ 10.5 d<sub>1</sub> M 10 h₁ ≈ 96 d₂ 8.7 h₂ 34 l₂ 67 m₁ 35 s 3 h₄ ≈ 35 l₁ ≈ 131 l₄ 77 m₂ 37.5 h₃ 20 l₃ ≈ 72.6 r 89 h₅ ≈ 6 m₃ 38.5 3741 грн Так До кошику
GN 820.6-250-ML-NI	-	64	250	2400	24	64	10.5	-	96	8.7	34	67	35	3	-	131	-	37.5	20	72.6	89	-	38.5	Так	4099 грн	Детальніше
GN 820.6-250-ML-NI Характеристики: w ≈ Рег обл - b₁ 64 Размер 250 FH в Н 2400 a ≈ 24 b₂ 64 b₃ 10.5 d<sub>1</sub> - h₁ ≈ 96 d₂ 8.7 h₂ 34 l₂ 67 m₁ 35 s 3 h₄ ≈ - l₁ ≈ 131 l₄ - m₂ 37.5 h₃ 20 l₃ ≈ 72.6 r 89 h₅ ≈ - m₃ 38.5 4099 грн Так До кошику
GN 820.6-250-MLC-NI	21.2	64	250	2400	24	64	10.5	M 10	96	8.7	34	67	35	3	35	131	77	37.5	20	72.6	89	6	38.5	Так	4318 грн	Детальніше
GN 820.6-250-MLC-NI Характеристики: w ≈ Рег обл 21.2 b₁ 64 Размер 250 FH в Н 2400 a ≈ 24 b₂ 64 b₃ 10.5 d<sub>1</sub> M 10 h₁ ≈ 96 d₂ 8.7 h₂ 34 l₂ 67 m₁ 35 s 3 h₄ ≈ 35 l₁ ≈ 131 l₄ 77 m₂ 37.5 h₃ 20 l₃ ≈ 72.6 r 89 h₅ ≈ 6 m₃ 38.5 4318 грн Так До кошику
GN 820.6-80-M-NI	-	26	80	900	10	26	5.5	-	46	4.5	18	31	13.5	2	-	57	-	15.5	9	32.5	38	-	16.5	Так	2735 грн	Детальніше
GN 820.6-80-M-NI Характеристики: w ≈ Рег обл - b₁ 26 Размер 80 FH в Н 900 a ≈ 10 b₂ 26 b₃ 5.5 d<sub>1</sub> - h₁ ≈ 46 d₂ 4.5 h₂ 18 l₂ 31 m₁ 13.5 s 2 h₄ ≈ - l₁ ≈ 57 l₄ - m₂ 15.5 h₃ 9 l₃ ≈ 32.5 r 38 h₅ ≈ - m₃ 16.5 2735 грн Так До кошику
GN 820.6-80-MC-NI	17.6	26	80	900	10	26	5.5	M 5	46	4.5	18	31	13.5	2	16.5	57	45	15.5	9	32.5	38	3.2	16.5	Так	2819 грн	Детальніше
GN 820.6-80-MC-NI Характеристики: w ≈ Рег обл 17.6 b₁ 26 Размер 80 FH в Н 900 a ≈ 10 b₂ 26 b₃ 5.5 d<sub>1</sub> M 5 h₁ ≈ 46 d₂ 4.5 h₂ 18 l₂ 31 m₁ 13.5 s 2 h₄ ≈ 16.5 l₁ ≈ 57 l₄ 45 m₂ 15.5 h₃ 9 l₃ ≈ 32.5 r 38 h₅ ≈ 3.2 m₃ 16.5 2819 грн Так До кошику
GN 820.6-80-ML-NI	-	26	80	900	10	26	5.5	-	46	4.5	18	31	13.5	2	-	57	-	15.5	9	32.5	38	-	16.5	Так	3421 грн	Детальніше
GN 820.6-80-ML-NI Характеристики: w ≈ Рег обл - b₁ 26 Размер 80 FH в Н 900 a ≈ 10 b₂ 26 b₃ 5.5 d<sub>1</sub> - h₁ ≈ 46 d₂ 4.5 h₂ 18 l₂ 31 m₁ 13.5 s 2 h₄ ≈ - l₁ ≈ 57 l₄ - m₂ 15.5 h₃ 9 l₃ ≈ 32.5 r 38 h₅ ≈ - m₃ 16.5 3421 грн Так До кошику
GN 820.6-80-MLC-NI	17.6	26	80	900	10	26	5.5	M 5	46	4.5	18	31	13.5	2	16.5	57	45	15.5	9	32.5	38	3.2	16.5	Так	3504 грн	Детальніше
GN 820.6-80-MLC-NI Характеристики: w ≈ Рег обл 17.6 b₁ 26 Размер 80 FH в Н 900 a ≈ 10 b₂ 26 b₃ 5.5 d<sub>1</sub> M 5 h₁ ≈ 46 d₂ 4.5 h₂ 18 l₂ 31 m₁ 13.5 s 2 h₄ ≈ 16.5 l₁ ≈ 57 l₄ 45 m₂ 15.5 h₃ 9 l₃ ≈ 32.5 r 38 h₅ ≈ 3.2 m₃ 16.5 3504 грн Так До кошику

Характеристики

Типи

Тип M: без замикаючого механізму, з двома фланцевими шайбами
Тип MC: без замикаючого механізму, з двома фланцевими шайбами та натискним гвинтом GN 708.1
Тип ML: із замикаючим механізмом, із двома фланцевими шайбами
Тип MLC: із замикаючим механізмом, з двома фланцевими шайбами та натискним гвинтом GN 708.1

Натяжний механізм

Нержавіюча сталь NI

Деталі із листового металу AISI 304

Цапфи, опорні заклепки AISI 304

Рухливі частини, змащені спеціальним мастилом

Рукоятка

Пластик

червоний колір, маслостійкий

Фланцеві шайби GN 898

Нержавіюча сталь AISI 304 для NI

Натискні гвинти GN 708.1 для типу MC/MLC

Нержавіюча сталь AISI 304 для NI

Гумовий наконечник

Шор А 85

Тип A (плоска натискна подушка)

Особливості та сфери застосування

Шарнірно-важільні затискачі GN 820.6 мають вкрай компактну конструкцію.

Типи ML/MLC надійно фіксуються в затиснутому положенні для запобігання випадковому ослабленню або ослабленню, спричиненому вібраціями. Затискач можна розтиснути однією рукою.

Типи шарнірно-важільних притисків

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 820.6.pdf

Залиште відгук про товар!

Аксесуари за окремим запитом:

GN 801.1 Поперечний розширювач прихвату
GN 801.2 Поперечний подовжувач прихвату налаштовується (з шарніром)

Типи

Тип M: без замикаючого механізму, з двома фланцевими шайбами
Тип MC: без замикаючого механізму, з двома фланцевими шайбами та натискним гвинтом GN 708.1-NI
Тип ML: з блокуючим механізмом, з двома фланцевими шайбами
Тип MLC: з блокуючим механізмом, з двома фланцевими шайбами та натискним гвинтом GN 708.1-NI
