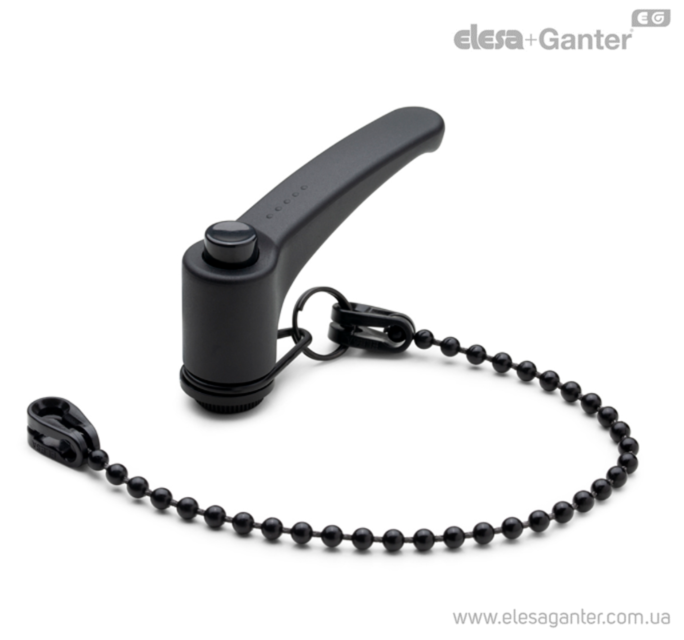

Ергономічні регулюючі ручки з утримуючим ланцюжком ERX-SST-LP

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
ERX-SST-LP Армований технополімер, різьбові втулки нержавіюча сталь

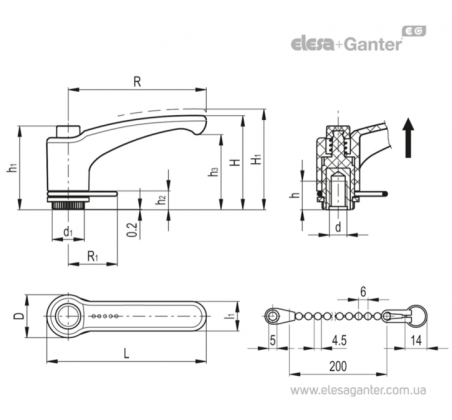

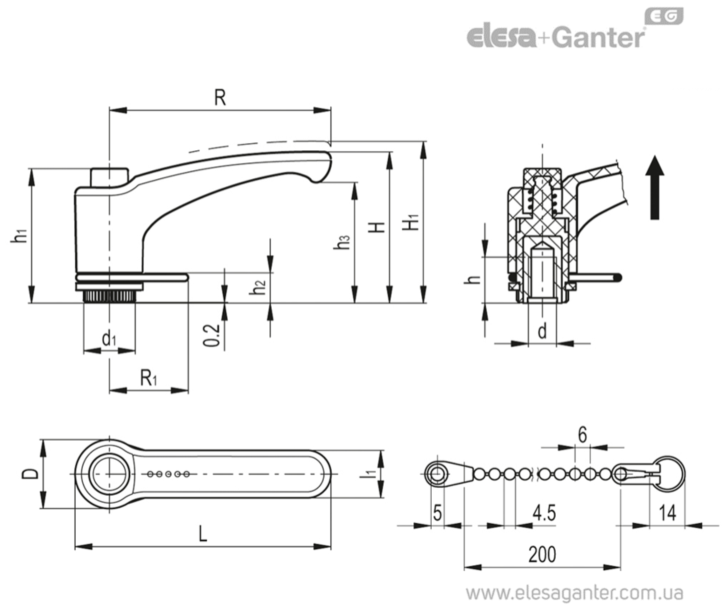

Артікул D d6H L d1 l1 h2 h h3 Кiлькiсть зубцiв H R h1 H1 R1 В наявності Ціна
ERX.44-SST-M6-C1-LP 16 M6 52 12 11 6 10 25 18 32.5 44 29.5 36 21 Так
837 грн
ERX.63-SST-M8-C1-LP 19 M8 72.5 15 13.5 8 13 34.5 20 43 63 37.5 47 22.5 Так
843 грн
ERX.78-SST-M10-C1-LP 24.5 M10 91.5 19 16 12 18 44 24 54 78 47 58 24 Так
911 грн
характеристики
Корпус важеля
Технополімер на основі поліаміду (PA), армований скловолокном, сіро-чорний колір, матове оздоблення.
Натискна кнопка
Технополімер, сіро-чорний колір, поліроване оздоблення
Еластичний фіксатор та пружне кільце
Технополімер на основі ацетальної смоли (POM), чорний колір.
Утримуючий ланцюжок
Ланцюг з кульковими ланками та фіксаторами з технополімеру на основі поліацеталю (POM), чорний колір.
Подвійне кільце із вороненої нержавіючої сталі (обробка поверхні за технологією NERINOX).
Фіксатор кріпиться до поверхні шурупом Ø 4,8 мм (стандарт UNI EN ISO 7050) або гвинтом з потайною головкою M5 (стандарт UNI EN ISO 10642).
Стандартні виконання
Притискний елемент з технополімеру, армований скловолокном з утримуючим штифтом, чорного кольору, з насічкою на частині, що виступає, полегшує закручування. Поворотна пружина із нержавіючої сталі AISI 302.
ERX-SST-LP: Втулка із нержавіючої сталі AISI 303 з глухим різьбовим отвором.
Особливості та сфери застосування
  • Фіксатор, розташований між важелем та пружним кільцем, може вільно обертатися. Спіральне кільце з'єднує еластичний фіксатор стопорний з ланцюгом. Прийняте рішення дозволяє ергономічне використання ручки без ланцюга, що заважає операціям затягування та регулювання важеля.

    Підходить для використання, коли необхідно запобігти втраті ручки.

    У разі областей застосування, в яких фіксація ланцюга здійснюється вище місця кріплення важеля, рекомендується залишити невелику слабину для запобігання дотику кільця з важелем.

    Особливо підходить для встановлення у випадках, коли кут повороту важеля обмежений малим простором.

    Переваги виробів даної моделі в порівнянні з регульованими ручками інших типів з металевим гвинтом:

    абсолютна електрична ізоляція для оператора

    відсутність на поверхні сталевих компонентів, схильних до ржавіння

    ергономічність.

    Стійкість до навантажень

    Регульовані ручки з притискними елементами призначені для затискних операцій, які іноді виробляються з дуже високою частотою.

    Таким чином, особливе значення має експлуатаційна стійкість ручки (наприклад, стійкість до циклів затягування, що повторюється), зокрема міцність зубчастого елемента у вузлі зачеплення, який передає зусилля від важеля до різьбового елемента (втулці або шпильці).

    На практиці результати кількох лабораторних досліджень, виконаних із застосуванням спеціального інструменту, що імітує найсуворіші умови використання, показали, що, наприклад, ручка ERX.78, що регулюється, може витримати без осідання більше 100 000 циклів затяжки під впливом сили 490 Н (див. графік).

    Особливий технополімер, армований скловолокном, дозволяє регульованим ручкам виробництва компанії ELESA досягти відмінних показників експлуатаційної стійкості, які набагато вище зусиль, що додаються у звичайних умовах роботи.


  • Інструкції щодо використання
    Для регулювання в процесі затягування підніміть важіль для розчеплення зубів затискного елемента і поверніть його у вихідне положення. Коли важіль відпущений, пружина повороту автоматично зачіплює зубці.
