Ергономічні регульовані ручки з утримуючим ланцюжком ERX-SST-p-LP

Друк

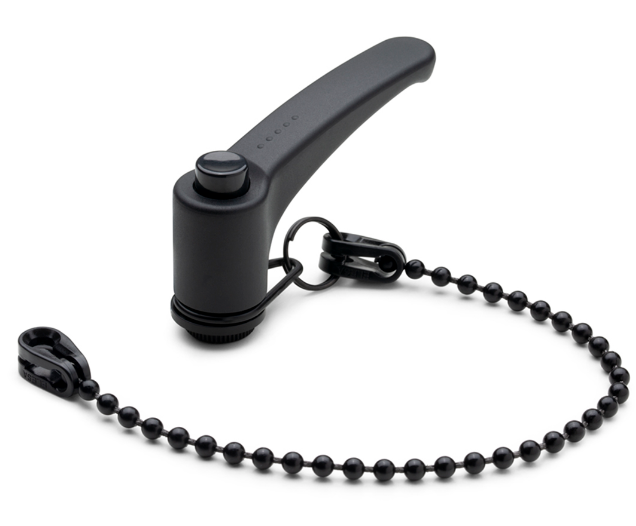

ERX-SST-LP

Ергономічні регулюючі ручки з утримуючим ланцюжком

Армований технополімер, різьбові втулки нержавіюча сталь

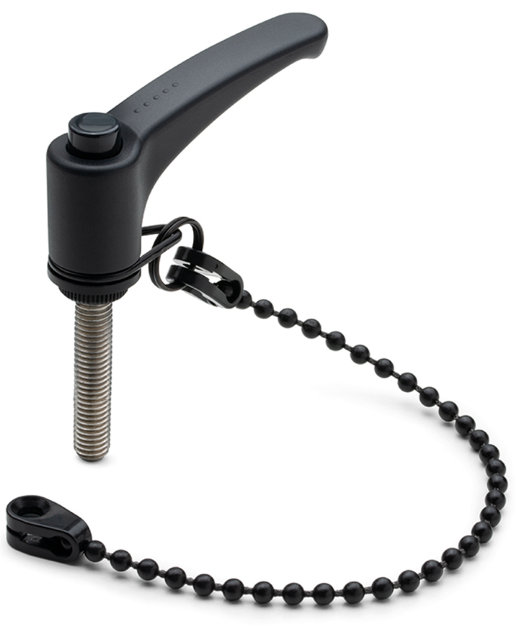

ERX-SST-p-LP

Ергономічні регульовані ручки з утримуючим ланцюжком

Армований технополімер, різьбові шпильки нержавіюча сталь

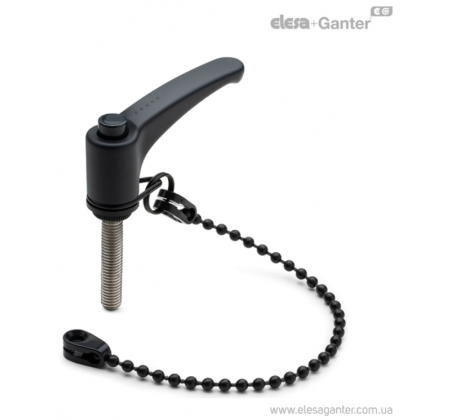

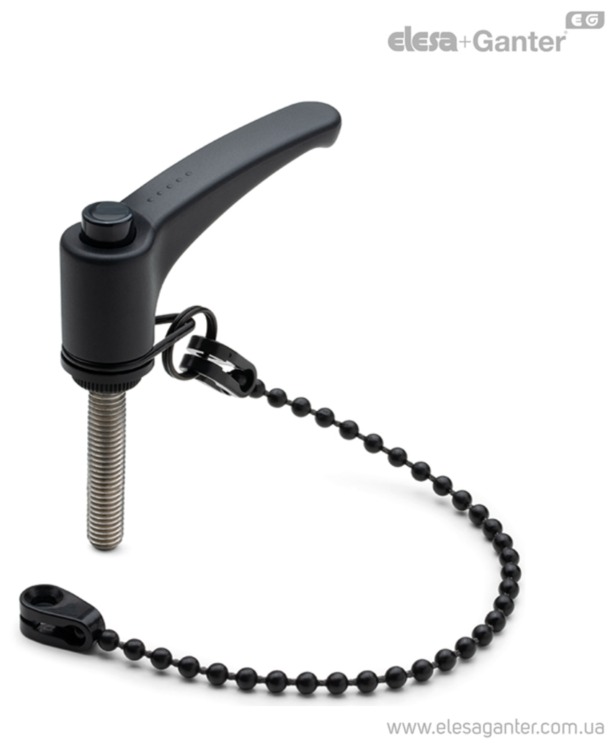

Ергономічні регульовані ручки з утримуючим ланцюжком ERX-SST-p-LP – фото 1

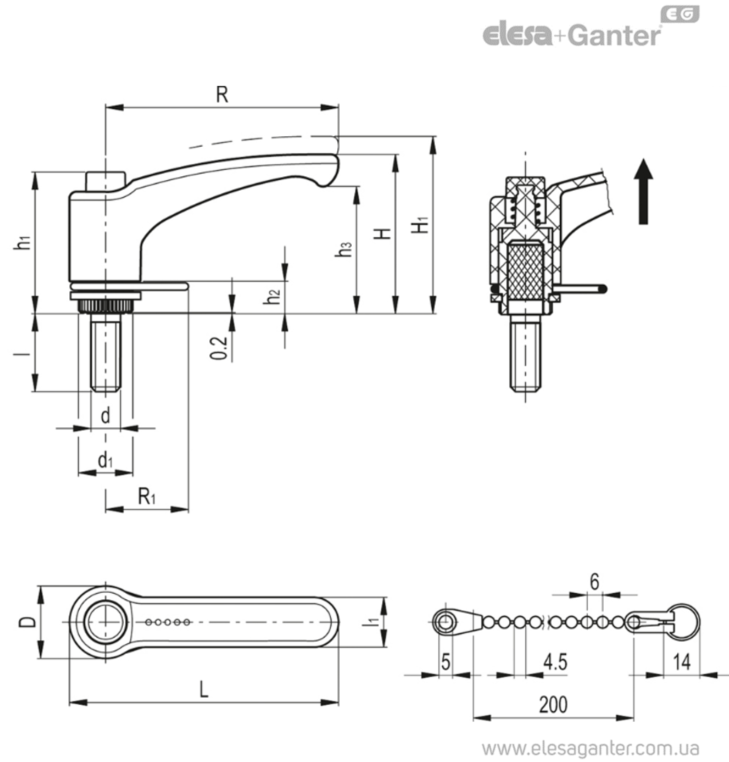

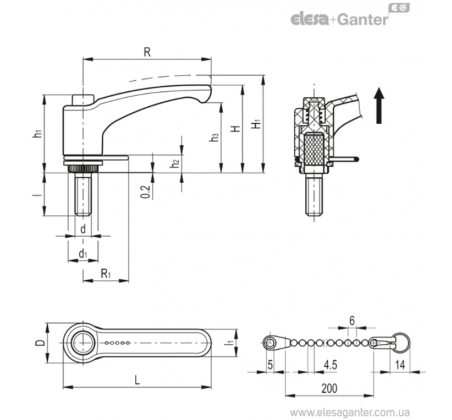

Ергономічні регульовані ручки з утримуючим ланцюжком ERX-SST-p-LP – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

ERX-SST-p-LP Армований технополімер, різьбові шпильки нержавіюча сталь

Артікул
Артікул	D	d₆g	L	d₁	l	l₁	h₂	h₃	Кiлькiсть зубцiв	H	R	h₁	H₁	R₁	В наявності	Ціна
ERX.44-SST-p-M6x10-C1-LP	16	M6	52	12	10	11	6	25	18	32.5	44	29.5	36	21	Так	817 грн	Детальніше
ERX.44-SST-p-M6x10-C1-LP Характеристики: D 16 d₆g M6 L 52 d₁ 12 l 10 l₁ 11 h₂ 6 h₃ 25 Кiлькiсть зубцiв 18 H 32.5 R 44 h₁ 29.5 H₁ 36 R₁ 21 817 грн Так До кошику
ERX.44-SST-p-M6x20-C1-LP	16	M6	52	12	20	11	6	25	18	32.5	44	29.5	36	21	Так	821 грн	Детальніше
ERX.44-SST-p-M6x20-C1-LP Характеристики: D 16 d₆g M6 L 52 d₁ 12 l 20 l₁ 11 h₂ 6 h₃ 25 Кiлькiсть зубцiв 18 H 32.5 R 44 h₁ 29.5 H₁ 36 R₁ 21 821 грн Так До кошику
ERX.44-SST-p-M6x30-C1-LP	16	M6	52	12	30	11	6	25	18	32.5	44	29.5	36	21	Так	823 грн	Детальніше
ERX.44-SST-p-M6x30-C1-LP Характеристики: D 16 d₆g M6 L 52 d₁ 12 l 30 l₁ 11 h₂ 6 h₃ 25 Кiлькiсть зубцiв 18 H 32.5 R 44 h₁ 29.5 H₁ 36 R₁ 21 823 грн Так До кошику
ERX.63-SST-p-M8x20-C1-LP	19	M8	72.5	15	20	13.5	8	34.5	20	43	63	37.5	47	22.5	Так	850 грн	Детальніше
ERX.63-SST-p-M8x20-C1-LP Характеристики: D 19 d₆g M8 L 72.5 d₁ 15 l 20 l₁ 13.5 h₂ 8 h₃ 34.5 Кiлькiсть зубцiв 20 H 43 R 63 h₁ 37.5 H₁ 47 R₁ 22.5 850 грн Так До кошику
ERX.63-SST-p-M8x30-C1-LP	19	M8	72.5	15	30	13.5	8	34.5	20	43	63	37.5	47	22.5	Так	871 грн	Детальніше
ERX.63-SST-p-M8x30-C1-LP Характеристики: D 19 d₆g M8 L 72.5 d₁ 15 l 30 l₁ 13.5 h₂ 8 h₃ 34.5 Кiлькiсть зубцiв 20 H 43 R 63 h₁ 37.5 H₁ 47 R₁ 22.5 871 грн Так До кошику
ERX.63-SST-p-M8x40-C1-LP	19	M8	72.5	15	40	13.5	8	34.5	20	43	63	37.5	47	22.5	Так	911 грн	Детальніше
ERX.63-SST-p-M8x40-C1-LP Характеристики: D 19 d₆g M8 L 72.5 d₁ 15 l 40 l₁ 13.5 h₂ 8 h₃ 34.5 Кiлькiсть зубцiв 20 H 43 R 63 h₁ 37.5 H₁ 47 R₁ 22.5 911 грн Так До кошику
ERX.78-SST-p-M10x30-C1-LP	24.5	M10	91.5	19	30	16	12	44	24	54	78	47	58	24	Так	984 грн	Детальніше
ERX.78-SST-p-M10x30-C1-LP Характеристики: D 24.5 d₆g M10 L 91.5 d₁ 19 l 30 l₁ 16 h₂ 12 h₃ 44 Кiлькiсть зубцiв 24 H 54 R 78 h₁ 47 H₁ 58 R₁ 24 984 грн Так До кошику
ERX.78-SST-p-M10x40-C1-LP	24.5	M10	91.5	19	40	16	12	44	24	54	78	47	58	24	Так	1036 грн	Детальніше
ERX.78-SST-p-M10x40-C1-LP Характеристики: D 24.5 d₆g M10 L 91.5 d₁ 19 l 40 l₁ 16 h₂ 12 h₃ 44 Кiлькiсть зубцiв 24 H 54 R 78 h₁ 47 H₁ 58 R₁ 24 1036 грн Так До кошику
ERX.78-SST-p-M10x50-C1-LP	24.5	M10	91.5	19	50	16	12	44	24	54	78	47	58	24	Так	1127 грн	Детальніше
ERX.78-SST-p-M10x50-C1-LP Характеристики: D 24.5 d₆g M10 L 91.5 d₁ 19 l 50 l₁ 16 h₂ 12 h₃ 44 Кiлькiсть зубцiв 24 H 54 R 78 h₁ 47 H₁ 58 R₁ 24 1127 грн Так До кошику

характеристики

Корпус важеля

Технополімер на основі поліаміду (PA), армований скловолокном, сіро-чорний колір, матове оздоблення.

Натискна кнопка

Технополімер, сіро-чорний колір, поліроване оздоблення

Еластичний фіксатор та пружне кільце

Технополімер на основі ацетальної смоли (POM), чорний колір.

Утримуючий ланцюжок

Ланцюг з кульковими ланками та фіксаторами з технополімеру на основі поліацеталю (POM), чорний колір.

Подвійне кільце із вороненої нержавіючої сталі (обробка поверхні за технологією NERINOX).

Фіксатор кріпиться до поверхні шурупом Ø 4,8 мм (стандарт UNI EN ISO 7050) або гвинтом з потайною головкою M5 (стандарт UNI EN ISO 10642).

Стандартні виконання

Притискний елемент з технополімеру, армований скловолокном з утримуючим штифтом, чорного кольору, з насічкою на частині, що виступає, полегшує закручування. Поворотна пружина із нержавіючої сталі AISI 302.

ERX-SST-p-LP: Шпилька з нержавіючої сталі AISI 303 з фаскою на торці, стандарт UNI 947 : ISO 4753

Особливості та сфери застосування

Фіксатор, розташований між важелем та пружним кільцем, може вільно обертатися. Спіральне кільце з'єднує еластичний фіксатор стопорний з ланцюгом. Прийняте рішення дозволяє ергономічне використання ручки без ланцюга, що заважає операціям затягування та регулювання важеля.

Підходить для використання, коли необхідно запобігти втраті ручки.

У разі областей застосування, в яких фіксація ланцюга здійснюється вище місця кріплення важеля, рекомендується залишити невелику слабину для запобігання дотику кільця з важелем.

Особливо підходить для встановлення у випадках, коли кут повороту важеля обмежений малим простором.

Переваги виробів даної моделі в порівнянні з регульованими ручками інших типів з металевим гвинтом:

абсолютна електрична ізоляція для оператора

відсутність на поверхні сталевих компонентів, схильних до ржавіння

ергономічність.

Стійкість до навантажень

Регульовані ручки з притискними елементами призначені для затискних операцій, які іноді виробляються з дуже високою частотою.

Таким чином, особливе значення має експлуатаційна стійкість ручки (наприклад, стійкість до циклів затягування, що повторюється), зокрема міцність зубчастого елемента у вузлі зачеплення, який передає зусилля від важеля до різьбового елемента (втулці або шпильці).

На практиці результати кількох лабораторних досліджень, виконаних із застосуванням спеціального інструменту, що імітує найсуворіші умови використання, показали, що, наприклад, ручка ERX.78, що регулюється, може витримати без осідання більше 100 000 циклів затяжки під впливом сили 490 Н (див. графік).

Особливий технополімер, армований скловолокном, дозволяє регульованим ручкам виробництва компанії ELESA досягти відмінних показників експлуатаційної стійкості, які набагато вище зусиль, що додаються у звичайних умовах роботи.

Інструкції щодо використання

Для регулювання в процесі затягування підніміть важіль для розчеплення зубів затискного елемента і поверніть його у вихідне положення. Коли важіль відпущений, пружина повороту автоматично зачіплює зубці.
