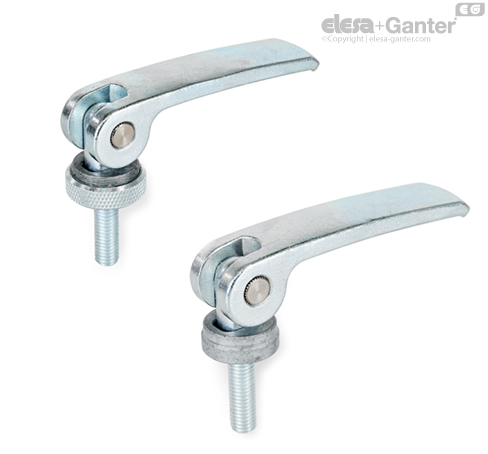

Посилені притискні ручки із ексцентриковим кулачком швидкої фіксації GN 927.2 rod

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 927.2 rod Сталь оцинкована, сталева притискна пластина луската оцинкована/гладка навуглерожена

Артікул

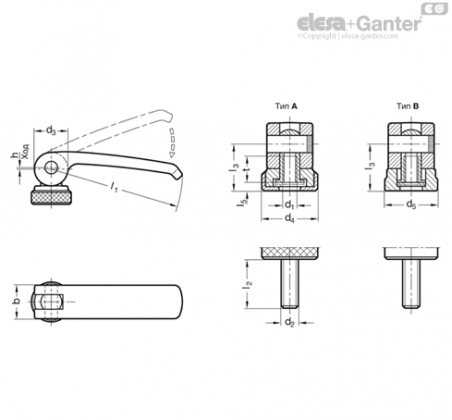

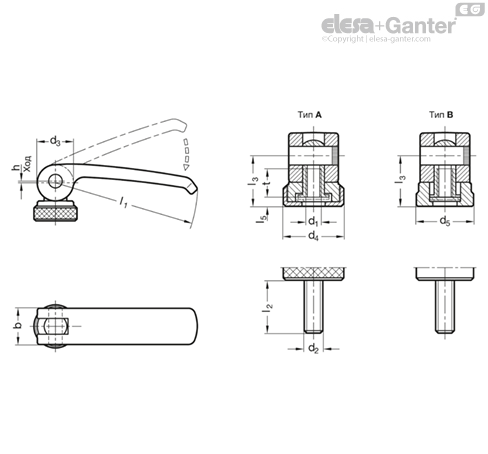

Артікул	d₂	l₁	d₃	l₂	d₄	d₅	l₃	l₄	h	t	b	l₅	В наявності	Ціна
GN 927.2-101-M10-20-A-Z	M 10	101	26	20	30	-	25.3	4	1.5	15	25	4.8	Так	1701 грн	Детальніше
GN 927.2-101-M10-20-A-Z Характеристики: d₂ M 10 l₁ 101 d₃ 26 l₂ 20 d₄ 30 d₅ - l₃ 25.3 l₄ 4 h 1.5 t 15 b 25 l₅ 4.8 1701 грн Так До кошику
GN 927.2-101-M10-20-B-Z	M 10	101	26	20	-	27	25.3	-	1.5	15	25	4.8	Так	1349 грн	Детальніше
GN 927.2-101-M10-20-B-Z Характеристики: d₂ M 10 l₁ 101 d₃ 26 l₂ 20 d₄ - d₅ 27 l₃ 25.3 l₄ - h 1.5 t 15 b 25 l₅ 4.8 1349 грн Так До кошику
GN 927.2-101-M10-25-A-Z	M 10	101	26	25	30	-	25.3	4	1.5	15	25	4.8	Так	1718 грн	Детальніше
GN 927.2-101-M10-25-A-Z Характеристики: d₂ M 10 l₁ 101 d₃ 26 l₂ 25 d₄ 30 d₅ - l₃ 25.3 l₄ 4 h 1.5 t 15 b 25 l₅ 4.8 1718 грн Так До кошику
GN 927.2-101-M10-25-B-Z	M 10	101	26	25	-	27	25.3	-	1.5	15	25	4.8	Під замовлення	1359 грн	Детальніше
GN 927.2-101-M10-25-B-Z Характеристики: d₂ M 10 l₁ 101 d₃ 26 l₂ 25 d₄ - d₅ 27 l₃ 25.3 l₄ - h 1.5 t 15 b 25 l₅ 4.8 1359 грн Під замовлення До кошику
GN 927.2-101-M10-30-A-Z	M 10	101	26	30	30	-	25.3	4	1.5	15	25	4.8	Під замовлення	1706 грн	Детальніше
GN 927.2-101-M10-30-A-Z Характеристики: d₂ M 10 l₁ 101 d₃ 26 l₂ 30 d₄ 30 d₅ - l₃ 25.3 l₄ 4 h 1.5 t 15 b 25 l₅ 4.8 1706 грн Під замовлення До кошику
GN 927.2-101-M10-30-B-Z	M 10	101	26	30	-	27	25.3	-	1.5	15	25	4.8	Під замовлення	1349 грн	Детальніше
GN 927.2-101-M10-30-B-Z Характеристики: d₂ M 10 l₁ 101 d₃ 26 l₂ 30 d₄ - d₅ 27 l₃ 25.3 l₄ - h 1.5 t 15 b 25 l₅ 4.8 1349 грн Під замовлення До кошику
GN 927.2-101-M10-35-A-Z	M 10	101	26	35	30	-	25.3	4	1.5	15	25	4.8	Під замовлення	1778 грн	Детальніше
GN 927.2-101-M10-35-A-Z Характеристики: d₂ M 10 l₁ 101 d₃ 26 l₂ 35 d₄ 30 d₅ - l₃ 25.3 l₄ 4 h 1.5 t 15 b 25 l₅ 4.8 1778 грн Під замовлення До кошику
GN 927.2-101-M10-35-B-Z	M 10	101	26	35	-	27	25.3	-	1.5	15	25	4.8	Під замовлення	1392 грн	Детальніше
GN 927.2-101-M10-35-B-Z Характеристики: d₂ M 10 l₁ 101 d₃ 26 l₂ 35 d₄ - d₅ 27 l₃ 25.3 l₄ - h 1.5 t 15 b 25 l₅ 4.8 1392 грн Під замовлення До кошику
GN 927.2-101-M10-40-A-Z	M 10	101	26	40	30	-	25.3	4	1.5	15	25	4.8	Під замовлення	1717 грн	Детальніше
GN 927.2-101-M10-40-A-Z Характеристики: d₂ M 10 l₁ 101 d₃ 26 l₂ 40 d₄ 30 d₅ - l₃ 25.3 l₄ 4 h 1.5 t 15 b 25 l₅ 4.8 1717 грн Під замовлення До кошику
GN 927.2-101-M10-40-B-Z	M 10	101	26	40	-	27	25.3	-	1.5	15	25	4.8	Так	1350 грн	Детальніше
GN 927.2-101-M10-40-B-Z Характеристики: d₂ M 10 l₁ 101 d₃ 26 l₂ 40 d₄ - d₅ 27 l₃ 25.3 l₄ - h 1.5 t 15 b 25 l₅ 4.8 1350 грн Так До кошику
GN 927.2-101-M10-50-A-Z	M 10	101	26	50	30	-	25.3	4	1.5	15	25	4.8	Під замовлення	1733 грн	Детальніше
GN 927.2-101-M10-50-A-Z Характеристики: d₂ M 10 l₁ 101 d₃ 26 l₂ 50 d₄ 30 d₅ - l₃ 25.3 l₄ 4 h 1.5 t 15 b 25 l₅ 4.8 1733 грн Під замовлення До кошику
GN 927.2-101-M10-50-B-Z	M 10	101	26	50	-	27	25.3	-	1.5	15	25	4.8	Під замовлення	1376 грн	Детальніше
GN 927.2-101-M10-50-B-Z Характеристики: d₂ M 10 l₁ 101 d₃ 26 l₂ 50 d₄ - d₅ 27 l₃ 25.3 l₄ - h 1.5 t 15 b 25 l₅ 4.8 1376 грн Під замовлення До кошику
GN 927.2-101-M10-60-A-Z	M 10	101	26	60	30	-	25.3	4	1.5	15	25	4.8	Так	1723 грн	Детальніше
GN 927.2-101-M10-60-A-Z Характеристики: d₂ M 10 l₁ 101 d₃ 26 l₂ 60 d₄ 30 d₅ - l₃ 25.3 l₄ 4 h 1.5 t 15 b 25 l₅ 4.8 1723 грн Так До кошику
GN 927.2-101-M10-60-B-Z	M 10	101	26	60	-	27	25.3	-	1.5	15	25	4.8	Під замовлення	1365 грн	Детальніше
GN 927.2-101-M10-60-B-Z Характеристики: d₂ M 10 l₁ 101 d₃ 26 l₂ 60 d₄ - d₅ 27 l₃ 25.3 l₄ - h 1.5 t 15 b 25 l₅ 4.8 1365 грн Під замовлення До кошику
GN 927.2-101-M8-20-A-Z	M 8	101	26	20	30	-	25.3	4	1.5	15	25	4.8	Так	1701 грн	Детальніше
GN 927.2-101-M8-20-A-Z Характеристики: d₂ M 8 l₁ 101 d₃ 26 l₂ 20 d₄ 30 d₅ - l₃ 25.3 l₄ 4 h 1.5 t 15 b 25 l₅ 4.8 1701 грн Так До кошику
GN 927.2-101-M8-20-B-Z	M 8	101	26	20	-	27	25.3	-	1.5	15	25	4.8	Під замовлення	1349 грн	Детальніше
GN 927.2-101-M8-20-B-Z Характеристики: d₂ M 8 l₁ 101 d₃ 26 l₂ 20 d₄ - d₅ 27 l₃ 25.3 l₄ - h 1.5 t 15 b 25 l₅ 4.8 1349 грн Під замовлення До кошику
GN 927.2-101-M8-25-A-Z	M 8	101	26	25	30	-	25.3	4	1.5	15	25	4.8	Під замовлення	1718 грн	Детальніше
GN 927.2-101-M8-25-A-Z Характеристики: d₂ M 8 l₁ 101 d₃ 26 l₂ 25 d₄ 30 d₅ - l₃ 25.3 l₄ 4 h 1.5 t 15 b 25 l₅ 4.8 1718 грн Під замовлення До кошику
GN 927.2-101-M8-25-B-Z	M 8	101	26	25	-	27	25.3	-	1.5	15	25	4.8	Під замовлення	1359 грн	Детальніше
GN 927.2-101-M8-25-B-Z Характеристики: d₂ M 8 l₁ 101 d₃ 26 l₂ 25 d₄ - d₅ 27 l₃ 25.3 l₄ - h 1.5 t 15 b 25 l₅ 4.8 1359 грн Під замовлення До кошику
GN 927.2-101-M8-30-A-Z	M 8	101	26	30	30	-	25.3	4	1.5	15	25	4.8	Під замовлення	1706 грн	Детальніше
GN 927.2-101-M8-30-A-Z Характеристики: d₂ M 8 l₁ 101 d₃ 26 l₂ 30 d₄ 30 d₅ - l₃ 25.3 l₄ 4 h 1.5 t 15 b 25 l₅ 4.8 1706 грн Під замовлення До кошику
GN 927.2-101-M8-30-B-Z	M 8	101	26	30	-	27	25.3	-	1.5	15	25	4.8	Під замовлення	1349 грн	Детальніше
GN 927.2-101-M8-30-B-Z Характеристики: d₂ M 8 l₁ 101 d₃ 26 l₂ 30 d₄ - d₅ 27 l₃ 25.3 l₄ - h 1.5 t 15 b 25 l₅ 4.8 1349 грн Під замовлення До кошику
GN 927.2-101-M8-35-A-Z	M 8	101	26	35	30	-	25.3	4	1.5	15	25	4.8	Під замовлення	1778 грн	Детальніше
GN 927.2-101-M8-35-A-Z Характеристики: d₂ M 8 l₁ 101 d₃ 26 l₂ 35 d₄ 30 d₅ - l₃ 25.3 l₄ 4 h 1.5 t 15 b 25 l₅ 4.8 1778 грн Під замовлення До кошику
GN 927.2-101-M8-35-B-Z	M 8	101	26	35	-	27	25.3	-	1.5	15	25	4.8	Під замовлення	1392 грн	Детальніше
GN 927.2-101-M8-35-B-Z Характеристики: d₂ M 8 l₁ 101 d₃ 26 l₂ 35 d₄ - d₅ 27 l₃ 25.3 l₄ - h 1.5 t 15 b 25 l₅ 4.8 1392 грн Під замовлення До кошику
GN 927.2-101-M8-40-A-Z	M 8	101	26	40	30	-	25.3	4	1.5	15	25	4.8	Так	1717 грн	Детальніше
GN 927.2-101-M8-40-A-Z Характеристики: d₂ M 8 l₁ 101 d₃ 26 l₂ 40 d₄ 30 d₅ - l₃ 25.3 l₄ 4 h 1.5 t 15 b 25 l₅ 4.8 1717 грн Так До кошику
GN 927.2-101-M8-40-B-Z	M 8	101	26	40	-	27	25.3	-	1.5	15	25	4.8	Під замовлення	1350 грн	Детальніше
GN 927.2-101-M8-40-B-Z Характеристики: d₂ M 8 l₁ 101 d₃ 26 l₂ 40 d₄ - d₅ 27 l₃ 25.3 l₄ - h 1.5 t 15 b 25 l₅ 4.8 1350 грн Під замовлення До кошику
GN 927.2-101-M8-50-A-Z	M 8	101	26	50	30	-	25.3	4	1.5	15	25	4.8	Під замовлення	1733 грн	Детальніше
GN 927.2-101-M8-50-A-Z Характеристики: d₂ M 8 l₁ 101 d₃ 26 l₂ 50 d₄ 30 d₅ - l₃ 25.3 l₄ 4 h 1.5 t 15 b 25 l₅ 4.8 1733 грн Під замовлення До кошику
GN 927.2-101-M8-50-B-Z	M 8	101	26	50	-	27	25.3	-	1.5	15	25	4.8	Під замовлення	1376 грн	Детальніше
GN 927.2-101-M8-50-B-Z Характеристики: d₂ M 8 l₁ 101 d₃ 26 l₂ 50 d₄ - d₅ 27 l₃ 25.3 l₄ - h 1.5 t 15 b 25 l₅ 4.8 1376 грн Під замовлення До кошику
GN 927.2-101-M8-60-A-Z	M 8	101	26	60	30	-	25.3	4	1.5	15	25	4.8	Так	1723 грн	Детальніше
GN 927.2-101-M8-60-A-Z Характеристики: d₂ M 8 l₁ 101 d₃ 26 l₂ 60 d₄ 30 d₅ - l₃ 25.3 l₄ 4 h 1.5 t 15 b 25 l₅ 4.8 1723 грн Так До кошику
GN 927.2-101-M8-60-B-Z	M 8	101	26	60	-	27	25.3	-	1.5	15	25	4.8	Під замовлення	1365 грн	Детальніше
GN 927.2-101-M8-60-B-Z Характеристики: d₂ M 8 l₁ 101 d₃ 26 l₂ 60 d₄ - d₅ 27 l₃ 25.3 l₄ - h 1.5 t 15 b 25 l₅ 4.8 1365 грн Під замовлення До кошику
GN 927.2-44-M4-12-A-Z	M 4	44	12	12	15	-	13.2	2	0.5	8	12	2.2	Під замовлення	924 грн	Детальніше
GN 927.2-44-M4-12-A-Z Характеристики: d₂ M 4 l₁ 44 d₃ 12 l₂ 12 d₄ 15 d₅ - l₃ 13.2 l₄ 2 h 0.5 t 8 b 12 l₅ 2.2 924 грн Під замовлення До кошику
GN 927.2-44-M4-12-B-Z	M 4	44	12	12	-	14	13.2	-	0.5	8	12	2.2	Під замовлення	745 грн	Детальніше
GN 927.2-44-M4-12-B-Z Характеристики: d₂ M 4 l₁ 44 d₃ 12 l₂ 12 d₄ - d₅ 14 l₃ 13.2 l₄ - h 0.5 t 8 b 12 l₅ 2.2 745 грн Під замовлення До кошику
GN 927.2-44-M4-16-A-Z	M 4	44	12	16	15	-	13.2	2	0.5	8	12	2.2	Так	922 грн	Детальніше
GN 927.2-44-M4-16-A-Z Характеристики: d₂ M 4 l₁ 44 d₃ 12 l₂ 16 d₄ 15 d₅ - l₃ 13.2 l₄ 2 h 0.5 t 8 b 12 l₅ 2.2 922 грн Так До кошику
GN 927.2-44-M4-16-B-Z	M 4	44	12	16	-	14	13.2	-	0.5	8	12	2.2	Під замовлення	744 грн	Детальніше
GN 927.2-44-M4-16-B-Z Характеристики: d₂ M 4 l₁ 44 d₃ 12 l₂ 16 d₄ - d₅ 14 l₃ 13.2 l₄ - h 0.5 t 8 b 12 l₅ 2.2 744 грн Під замовлення До кошику
GN 927.2-44-M4-20-A-Z	M 4	44	12	20	15	-	13.2	2	0.5	8	12	2.2	Під замовлення	922 грн	Детальніше
GN 927.2-44-M4-20-A-Z Характеристики: d₂ M 4 l₁ 44 d₃ 12 l₂ 20 d₄ 15 d₅ - l₃ 13.2 l₄ 2 h 0.5 t 8 b 12 l₅ 2.2 922 грн Під замовлення До кошику
GN 927.2-44-M4-20-B-Z	M 4	44	12	20	-	14	13.2	-	0.5	8	12	2.2	Під замовлення	738 грн	Детальніше
GN 927.2-44-M4-20-B-Z Характеристики: d₂ M 4 l₁ 44 d₃ 12 l₂ 20 d₄ - d₅ 14 l₃ 13.2 l₄ - h 0.5 t 8 b 12 l₅ 2.2 738 грн Під замовлення До кошику
GN 927.2-44-M4-25-A-Z	M 4	44	12	25	15	-	13.2	2	0.5	8	12	2.2	Під замовлення	1000 грн	Детальніше
GN 927.2-44-M4-25-A-Z Характеристики: d₂ M 4 l₁ 44 d₃ 12 l₂ 25 d₄ 15 d₅ - l₃ 13.2 l₄ 2 h 0.5 t 8 b 12 l₅ 2.2 1000 грн Під замовлення До кошику
GN 927.2-44-M4-25-B-Z	M 4	44	12	25	-	14	13.2	-	0.5	8	12	2.2	Під замовлення	816 грн	Детальніше
GN 927.2-44-M4-25-B-Z Характеристики: d₂ M 4 l₁ 44 d₃ 12 l₂ 25 d₄ - d₅ 14 l₃ 13.2 l₄ - h 0.5 t 8 b 12 l₅ 2.2 816 грн Під замовлення До кошику
GN 927.2-44-M4-30-A-Z	M 4	44	12	30	15	-	13.2	2	0.5	8	12	2.2	Під замовлення	932 грн	Детальніше
GN 927.2-44-M4-30-A-Z Характеристики: d₂ M 4 l₁ 44 d₃ 12 l₂ 30 d₄ 15 d₅ - l₃ 13.2 l₄ 2 h 0.5 t 8 b 12 l₅ 2.2 932 грн Під замовлення До кошику
GN 927.2-44-M4-30-B-Z	M 4	44	12	30	-	14	13.2	-	0.5	8	12	2.2	Під замовлення	750 грн	Детальніше
GN 927.2-44-M4-30-B-Z Характеристики: d₂ M 4 l₁ 44 d₃ 12 l₂ 30 d₄ - d₅ 14 l₃ 13.2 l₄ - h 0.5 t 8 b 12 l₅ 2.2 750 грн Під замовлення До кошику
GN 927.2-44-M5-12-A-Z	M 5	44	12	12	15	-	13.2	2	0.5	8	12	2.2	Під замовлення	924 грн	Детальніше
GN 927.2-44-M5-12-A-Z Характеристики: d₂ M 5 l₁ 44 d₃ 12 l₂ 12 d₄ 15 d₅ - l₃ 13.2 l₄ 2 h 0.5 t 8 b 12 l₅ 2.2 924 грн Під замовлення До кошику
GN 927.2-44-M5-12-B-Z	M 5	44	12	12	-	14	13.2	-	0.5	8	12	2.2	Під замовлення	745 грн	Детальніше
GN 927.2-44-M5-12-B-Z Характеристики: d₂ M 5 l₁ 44 d₃ 12 l₂ 12 d₄ - d₅ 14 l₃ 13.2 l₄ - h 0.5 t 8 b 12 l₅ 2.2 745 грн Під замовлення До кошику
GN 927.2-44-M5-16-A-Z	M 5	44	12	16	15	-	13.2	2	0.5	8	12	2.2	Під замовлення	922 грн	Детальніше
GN 927.2-44-M5-16-A-Z Характеристики: d₂ M 5 l₁ 44 d₃ 12 l₂ 16 d₄ 15 d₅ - l₃ 13.2 l₄ 2 h 0.5 t 8 b 12 l₅ 2.2 922 грн Під замовлення До кошику
GN 927.2-44-M5-16-B-Z	M 5	44	12	16	-	14	13.2	-	0.5	8	12	2.2	Під замовлення	744 грн	Детальніше
GN 927.2-44-M5-16-B-Z Характеристики: d₂ M 5 l₁ 44 d₃ 12 l₂ 16 d₄ - d₅ 14 l₃ 13.2 l₄ - h 0.5 t 8 b 12 l₅ 2.2 744 грн Під замовлення До кошику
GN 927.2-44-M5-20-A-Z	M 5	44	12	20	15	-	13.2	2	0.5	8	12	2.2	Під замовлення	922 грн	Детальніше
GN 927.2-44-M5-20-A-Z Характеристики: d₂ M 5 l₁ 44 d₃ 12 l₂ 20 d₄ 15 d₅ - l₃ 13.2 l₄ 2 h 0.5 t 8 b 12 l₅ 2.2 922 грн Під замовлення До кошику
GN 927.2-44-M5-20-B-Z	M 5	44	12	20	-	14	13.2	-	0.5	8	12	2.2	Під замовлення	738 грн	Детальніше
GN 927.2-44-M5-20-B-Z Характеристики: d₂ M 5 l₁ 44 d₃ 12 l₂ 20 d₄ - d₅ 14 l₃ 13.2 l₄ - h 0.5 t 8 b 12 l₅ 2.2 738 грн Під замовлення До кошику
GN 927.2-44-M5-25-A-Z	M 5	44	12	25	15	-	13.2	2	0.5	8	12	2.2	Так	1000 грн	Детальніше
GN 927.2-44-M5-25-A-Z Характеристики: d₂ M 5 l₁ 44 d₃ 12 l₂ 25 d₄ 15 d₅ - l₃ 13.2 l₄ 2 h 0.5 t 8 b 12 l₅ 2.2 1000 грн Так До кошику
GN 927.2-44-M5-25-B-Z	M 5	44	12	25	-	14	13.2	-	0.5	8	12	2.2	Під замовлення	816 грн	Детальніше
GN 927.2-44-M5-25-B-Z Характеристики: d₂ M 5 l₁ 44 d₃ 12 l₂ 25 d₄ - d₅ 14 l₃ 13.2 l₄ - h 0.5 t 8 b 12 l₅ 2.2 816 грн Під замовлення До кошику
GN 927.2-44-M5-30-A-Z	M 5	44	12	30	15	-	13.2	2	0.5	8	12	2.2	Під замовлення	932 грн	Детальніше
GN 927.2-44-M5-30-A-Z Характеристики: d₂ M 5 l₁ 44 d₃ 12 l₂ 30 d₄ 15 d₅ - l₃ 13.2 l₄ 2 h 0.5 t 8 b 12 l₅ 2.2 932 грн Під замовлення До кошику
GN 927.2-44-M5-30-B-Z	M 5	44	12	30	-	14	13.2	-	0.5	8	12	2.2	Так	750 грн	Детальніше
GN 927.2-44-M5-30-B-Z Характеристики: d₂ M 5 l₁ 44 d₃ 12 l₂ 30 d₄ - d₅ 14 l₃ 13.2 l₄ - h 0.5 t 8 b 12 l₅ 2.2 750 грн Так До кошику
GN 927.2-44-M5-35-A-Z	M 5	44	12	35	15	-	13.2	2	0.5	8	12	2.2	Так	1009 грн	Детальніше
GN 927.2-44-M5-35-A-Z Характеристики: d₂ M 5 l₁ 44 d₃ 12 l₂ 35 d₄ 15 d₅ - l₃ 13.2 l₄ 2 h 0.5 t 8 b 12 l₅ 2.2 1009 грн Так До кошику
GN 927.2-44-M5-35-B-Z	M 5	44	12	35	-	14	13.2	-	0.5	8	12	2.2	Під замовлення	827 грн	Детальніше
GN 927.2-44-M5-35-B-Z Характеристики: d₂ M 5 l₁ 44 d₃ 12 l₂ 35 d₄ - d₅ 14 l₃ 13.2 l₄ - h 0.5 t 8 b 12 l₅ 2.2 827 грн Під замовлення До кошику
GN 927.2-44-M5-40-A-Z	M 5	44	12	40	15	-	13.2	2	0.5	8	12	2.2	Так	935 грн	Детальніше
GN 927.2-44-M5-40-A-Z Характеристики: d₂ M 5 l₁ 44 d₃ 12 l₂ 40 d₄ 15 d₅ - l₃ 13.2 l₄ 2 h 0.5 t 8 b 12 l₅ 2.2 935 грн Так До кошику
GN 927.2-44-M5-40-B-Z	M 5	44	12	40	-	14	13.2	-	0.5	8	12	2.2	Під замовлення	755 грн	Детальніше
GN 927.2-44-M5-40-B-Z Характеристики: d₂ M 5 l₁ 44 d₃ 12 l₂ 40 d₄ - d₅ 14 l₃ 13.2 l₄ - h 0.5 t 8 b 12 l₅ 2.2 755 грн Під замовлення До кошику
GN 927.2-63-M5-16-A-Z	M 5	63	16	16	19	-	16.3	2.5	0.75	10	16	3	Під замовлення	956 грн	Детальніше
GN 927.2-63-M5-16-A-Z Характеристики: d₂ M 5 l₁ 63 d₃ 16 l₂ 16 d₄ 19 d₅ - l₃ 16.3 l₄ 2.5 h 0.75 t 10 b 16 l₅ 3 956 грн Під замовлення До кошику
GN 927.2-63-M5-16-B-Z	M 5	63	16	16	-	18.5	16.3	-	0.75	10	16	3	Під замовлення	747 грн	Детальніше
GN 927.2-63-M5-16-B-Z Характеристики: d₂ M 5 l₁ 63 d₃ 16 l₂ 16 d₄ - d₅ 18.5 l₃ 16.3 l₄ - h 0.75 t 10 b 16 l₅ 3 747 грн Під замовлення До кошику
GN 927.2-63-M5-20-A-Z	M 5	63	16	20	19	-	16.3	2.5	0.75	10	16	3	Під замовлення	954 грн	Детальніше
GN 927.2-63-M5-20-A-Z Характеристики: d₂ M 5 l₁ 63 d₃ 16 l₂ 20 d₄ 19 d₅ - l₃ 16.3 l₄ 2.5 h 0.75 t 10 b 16 l₅ 3 954 грн Під замовлення До кошику
GN 927.2-63-M5-20-B-Z	M 5	63	16	20	-	18.5	16.3	-	0.75	10	16	3	Під замовлення	744 грн	Детальніше
GN 927.2-63-M5-20-B-Z Характеристики: d₂ M 5 l₁ 63 d₃ 16 l₂ 20 d₄ - d₅ 18.5 l₃ 16.3 l₄ - h 0.75 t 10 b 16 l₅ 3 744 грн Під замовлення До кошику
GN 927.2-63-M5-25-A-Z	M 5	63	16	25	19	-	16.3	2.5	0.75	10	16	3	Під замовлення	974 грн	Детальніше
GN 927.2-63-M5-25-A-Z Характеристики: d₂ M 5 l₁ 63 d₃ 16 l₂ 25 d₄ 19 d₅ - l₃ 16.3 l₄ 2.5 h 0.75 t 10 b 16 l₅ 3 974 грн Під замовлення До кошику
GN 927.2-63-M5-25-B-Z	M 5	63	16	25	-	18.5	16.3	-	0.75	10	16	3	Під замовлення	746 грн	Детальніше
GN 927.2-63-M5-25-B-Z Характеристики: d₂ M 5 l₁ 63 d₃ 16 l₂ 25 d₄ - d₅ 18.5 l₃ 16.3 l₄ - h 0.75 t 10 b 16 l₅ 3 746 грн Під замовлення До кошику
GN 927.2-63-M5-30-A-Z	M 5	63	16	30	19	-	16.3	2.5	0.75	10	16	3	Під замовлення	1000 грн	Детальніше
GN 927.2-63-M5-30-A-Z Характеристики: d₂ M 5 l₁ 63 d₃ 16 l₂ 30 d₄ 19 d₅ - l₃ 16.3 l₄ 2.5 h 0.75 t 10 b 16 l₅ 3 1000 грн Під замовлення До кошику
GN 927.2-63-M5-30-B-Z	M 5	63	16	30	-	18.5	16.3	-	0.75	10	16	3	Під замовлення	783 грн	Детальніше
GN 927.2-63-M5-30-B-Z Характеристики: d₂ M 5 l₁ 63 d₃ 16 l₂ 30 d₄ - d₅ 18.5 l₃ 16.3 l₄ - h 0.75 t 10 b 16 l₅ 3 783 грн Під замовлення До кошику
GN 927.2-63-M5-35-A-Z	M 5	63	16	35	19	-	16.3	2.5	0.75	10	16	3	Під замовлення	993 грн	Детальніше
GN 927.2-63-M5-35-A-Z Характеристики: d₂ M 5 l₁ 63 d₃ 16 l₂ 35 d₄ 19 d₅ - l₃ 16.3 l₄ 2.5 h 0.75 t 10 b 16 l₅ 3 993 грн Під замовлення До кошику
GN 927.2-63-M5-35-B-Z	M 5	63	16	35	-	18.5	16.3	-	0.75	10	16	3	Під замовлення	759 грн	Детальніше
GN 927.2-63-M5-35-B-Z Характеристики: d₂ M 5 l₁ 63 d₃ 16 l₂ 35 d₄ - d₅ 18.5 l₃ 16.3 l₄ - h 0.75 t 10 b 16 l₅ 3 759 грн Під замовлення До кошику
GN 927.2-63-M5-40-A-Z	M 5	63	16	40	19	-	16.3	2.5	0.75	10	16	3	Під замовлення	972 грн	Детальніше
GN 927.2-63-M5-40-A-Z Характеристики: d₂ M 5 l₁ 63 d₃ 16 l₂ 40 d₄ 19 d₅ - l₃ 16.3 l₄ 2.5 h 0.75 t 10 b 16 l₅ 3 972 грн Під замовлення До кошику
GN 927.2-63-M5-40-B-Z	M 5	63	16	40	-	18.5	16.3	-	0.75	10	16	3	Під замовлення	763 грн	Детальніше
GN 927.2-63-M5-40-B-Z Характеристики: d₂ M 5 l₁ 63 d₃ 16 l₂ 40 d₄ - d₅ 18.5 l₃ 16.3 l₄ - h 0.75 t 10 b 16 l₅ 3 763 грн Під замовлення До кошику
GN 927.2-63-M5-50-A-Z	M 5	63	16	50	19	-	16.3	2.5	0.75	10	16	3	Під замовлення	998 грн	Детальніше
GN 927.2-63-M5-50-A-Z Характеристики: d₂ M 5 l₁ 63 d₃ 16 l₂ 50 d₄ 19 d₅ - l₃ 16.3 l₄ 2.5 h 0.75 t 10 b 16 l₅ 3 998 грн Під замовлення До кошику
GN 927.2-63-M5-50-B-Z	M 5	63	16	50	-	18.5	16.3	-	0.75	10	16	3	Під замовлення	784 грн	Детальніше
GN 927.2-63-M5-50-B-Z Характеристики: d₂ M 5 l₁ 63 d₃ 16 l₂ 50 d₄ - d₅ 18.5 l₃ 16.3 l₄ - h 0.75 t 10 b 16 l₅ 3 784 грн Під замовлення До кошику
GN 927.2-63-M6-16-A-Z	M 6	63	16	16	19	-	16.3	2.5	0.75	10	16	3	Так	956 грн	Детальніше
GN 927.2-63-M6-16-A-Z Характеристики: d₂ M 6 l₁ 63 d₃ 16 l₂ 16 d₄ 19 d₅ - l₃ 16.3 l₄ 2.5 h 0.75 t 10 b 16 l₅ 3 956 грн Так До кошику
GN 927.2-63-M6-16-B-Z	M 6	63	16	16	-	18.5	16.3	-	0.75	10	16	3	Під замовлення	747 грн	Детальніше
GN 927.2-63-M6-16-B-Z Характеристики: d₂ M 6 l₁ 63 d₃ 16 l₂ 16 d₄ - d₅ 18.5 l₃ 16.3 l₄ - h 0.75 t 10 b 16 l₅ 3 747 грн Під замовлення До кошику
GN 927.2-63-M6-20-A-Z	M 6	63	16	20	19	-	16.3	2.5	0.75	10	16	3	Так	954 грн	Детальніше
GN 927.2-63-M6-20-A-Z Характеристики: d₂ M 6 l₁ 63 d₃ 16 l₂ 20 d₄ 19 d₅ - l₃ 16.3 l₄ 2.5 h 0.75 t 10 b 16 l₅ 3 954 грн Так До кошику
GN 927.2-63-M6-20-B-Z	M 6	63	16	20	-	18.5	16.3	-	0.75	10	16	3	Під замовлення	744 грн	Детальніше
GN 927.2-63-M6-20-B-Z Характеристики: d₂ M 6 l₁ 63 d₃ 16 l₂ 20 d₄ - d₅ 18.5 l₃ 16.3 l₄ - h 0.75 t 10 b 16 l₅ 3 744 грн Під замовлення До кошику
GN 927.2-63-M6-25-A-Z	M 6	63	16	25	19	-	16.3	2.5	0.75	10	16	3	Так	974 грн	Детальніше
GN 927.2-63-M6-25-A-Z Характеристики: d₂ M 6 l₁ 63 d₃ 16 l₂ 25 d₄ 19 d₅ - l₃ 16.3 l₄ 2.5 h 0.75 t 10 b 16 l₅ 3 974 грн Так До кошику
GN 927.2-63-M6-25-B-Z	M 6	63	16	25	-	18.5	16.3	-	0.75	10	16	3	Під замовлення	746 грн	Детальніше
GN 927.2-63-M6-25-B-Z Характеристики: d₂ M 6 l₁ 63 d₃ 16 l₂ 25 d₄ - d₅ 18.5 l₃ 16.3 l₄ - h 0.75 t 10 b 16 l₅ 3 746 грн Під замовлення До кошику
GN 927.2-63-M6-30-A-Z	M 6	63	16	30	19	-	16.3	2.5	0.75	10	16	3	Під замовлення	1000 грн	Детальніше
GN 927.2-63-M6-30-A-Z Характеристики: d₂ M 6 l₁ 63 d₃ 16 l₂ 30 d₄ 19 d₅ - l₃ 16.3 l₄ 2.5 h 0.75 t 10 b 16 l₅ 3 1000 грн Під замовлення До кошику
GN 927.2-63-M6-30-B-Z	M 6	63	16	30	-	18.5	16.3	-	0.75	10	16	3	Під замовлення	783 грн	Детальніше
GN 927.2-63-M6-30-B-Z Характеристики: d₂ M 6 l₁ 63 d₃ 16 l₂ 30 d₄ - d₅ 18.5 l₃ 16.3 l₄ - h 0.75 t 10 b 16 l₅ 3 783 грн Під замовлення До кошику
GN 927.2-63-M6-35-A-Z	M 6	63	16	35	19	-	16.3	2.5	0.75	10	16	3	Під замовлення	993 грн	Детальніше
GN 927.2-63-M6-35-A-Z Характеристики: d₂ M 6 l₁ 63 d₃ 16 l₂ 35 d₄ 19 d₅ - l₃ 16.3 l₄ 2.5 h 0.75 t 10 b 16 l₅ 3 993 грн Під замовлення До кошику
GN 927.2-63-M6-35-B-Z	M 6	63	16	35	-	18.5	16.3	-	0.75	10	16	3	Під замовлення	759 грн	Детальніше
GN 927.2-63-M6-35-B-Z Характеристики: d₂ M 6 l₁ 63 d₃ 16 l₂ 35 d₄ - d₅ 18.5 l₃ 16.3 l₄ - h 0.75 t 10 b 16 l₅ 3 759 грн Під замовлення До кошику
GN 927.2-63-M6-40-A-Z	M 6	63	16	40	19	-	16.3	2.5	0.75	10	16	3	Так	972 грн	Детальніше
GN 927.2-63-M6-40-A-Z Характеристики: d₂ M 6 l₁ 63 d₃ 16 l₂ 40 d₄ 19 d₅ - l₃ 16.3 l₄ 2.5 h 0.75 t 10 b 16 l₅ 3 972 грн Так До кошику
GN 927.2-63-M6-40-B-Z	M 6	63	16	40	-	18.5	16.3	-	0.75	10	16	3	Під замовлення	763 грн	Детальніше
GN 927.2-63-M6-40-B-Z Характеристики: d₂ M 6 l₁ 63 d₃ 16 l₂ 40 d₄ - d₅ 18.5 l₃ 16.3 l₄ - h 0.75 t 10 b 16 l₅ 3 763 грн Під замовлення До кошику
GN 927.2-63-M6-50-A-Z	M 6	63	16	50	19	-	16.3	2.5	0.75	10	16	3	Так	998 грн	Детальніше
GN 927.2-63-M6-50-A-Z Характеристики: d₂ M 6 l₁ 63 d₃ 16 l₂ 50 d₄ 19 d₅ - l₃ 16.3 l₄ 2.5 h 0.75 t 10 b 16 l₅ 3 998 грн Так До кошику
GN 927.2-63-M6-50-B-Z	M 6	63	16	50	-	18.5	16.3	-	0.75	10	16	3	Під замовлення	784 грн	Детальніше
GN 927.2-63-M6-50-B-Z Характеристики: d₂ M 6 l₁ 63 d₃ 16 l₂ 50 d₄ - d₅ 18.5 l₃ 16.3 l₄ - h 0.75 t 10 b 16 l₅ 3 784 грн Під замовлення До кошику
GN 927.2-82-M6-20-A-Z	M 6	82	20	20	25	-	19.5	3	1	12	20	3.7	Під замовлення	1123 грн	Детальніше
GN 927.2-82-M6-20-A-Z Характеристики: d₂ M 6 l₁ 82 d₃ 20 l₂ 20 d₄ 25 d₅ - l₃ 19.5 l₄ 3 h 1 t 12 b 20 l₅ 3.7 1123 грн Під замовлення До кошику
GN 927.2-82-M6-20-B-Z	M 6	82	20	20	-	22.5	19.5	-	1	12	20	3.7	Під замовлення	909 грн	Детальніше
GN 927.2-82-M6-20-B-Z Характеристики: d₂ M 6 l₁ 82 d₃ 20 l₂ 20 d₄ - d₅ 22.5 l₃ 19.5 l₄ - h 1 t 12 b 20 l₅ 3.7 909 грн Під замовлення До кошику
GN 927.2-82-M6-25-A-Z	M 6	82	20	25	25	-	19.5	3	1	12	20	3.7	Під замовлення	1129 грн	Детальніше
GN 927.2-82-M6-25-A-Z Характеристики: d₂ M 6 l₁ 82 d₃ 20 l₂ 25 d₄ 25 d₅ - l₃ 19.5 l₄ 3 h 1 t 12 b 20 l₅ 3.7 1129 грн Під замовлення До кошику
GN 927.2-82-M6-25-B-Z	M 6	82	20	25	-	22.5	19.5	-	1	12	20	3.7	Під замовлення	919 грн	Детальніше
GN 927.2-82-M6-25-B-Z Характеристики: d₂ M 6 l₁ 82 d₃ 20 l₂ 25 d₄ - d₅ 22.5 l₃ 19.5 l₄ - h 1 t 12 b 20 l₅ 3.7 919 грн Під замовлення До кошику
GN 927.2-82-M6-30-A-Z	M 6	82	20	30	25	-	19.5	3	1	12	20	3.7	Під замовлення	1141 грн	Детальніше
GN 927.2-82-M6-30-A-Z Характеристики: d₂ M 6 l₁ 82 d₃ 20 l₂ 30 d₄ 25 d₅ - l₃ 19.5 l₄ 3 h 1 t 12 b 20 l₅ 3.7 1141 грн Під замовлення До кошику
GN 927.2-82-M6-30-B-Z	M 6	82	20	30	-	22.5	19.5	-	1	12	20	3.7	Під замовлення	928 грн	Детальніше
GN 927.2-82-M6-30-B-Z Характеристики: d₂ M 6 l₁ 82 d₃ 20 l₂ 30 d₄ - d₅ 22.5 l₃ 19.5 l₄ - h 1 t 12 b 20 l₅ 3.7 928 грн Під замовлення До кошику
GN 927.2-82-M6-35-A-Z	M 6	82	20	35	25	-	19.5	3	1	12	20	3.7	Так	1157 грн	Детальніше
GN 927.2-82-M6-35-A-Z Характеристики: d₂ M 6 l₁ 82 d₃ 20 l₂ 35 d₄ 25 d₅ - l₃ 19.5 l₄ 3 h 1 t 12 b 20 l₅ 3.7 1157 грн Так До кошику
GN 927.2-82-M6-35-B-Z	M 6	82	20	35	-	22.5	19.5	-	1	12	20	3.7	Так	932 грн	Детальніше
GN 927.2-82-M6-35-B-Z Характеристики: d₂ M 6 l₁ 82 d₃ 20 l₂ 35 d₄ - d₅ 22.5 l₃ 19.5 l₄ - h 1 t 12 b 20 l₅ 3.7 932 грн Так До кошику
GN 927.2-82-M6-40-A-Z	M 6	82	20	40	25	-	19.5	3	1	12	20	3.7	Під замовлення	1175 грн	Детальніше
GN 927.2-82-M6-40-A-Z Характеристики: d₂ M 6 l₁ 82 d₃ 20 l₂ 40 d₄ 25 d₅ - l₃ 19.5 l₄ 3 h 1 t 12 b 20 l₅ 3.7 1175 грн Під замовлення До кошику
GN 927.2-82-M6-40-B-Z	M 6	82	20	40	-	22.5	19.5	-	1	12	20	3.7	Під замовлення	950 грн	Детальніше
GN 927.2-82-M6-40-B-Z Характеристики: d₂ M 6 l₁ 82 d₃ 20 l₂ 40 d₄ - d₅ 22.5 l₃ 19.5 l₄ - h 1 t 12 b 20 l₅ 3.7 950 грн Під замовлення До кошику
GN 927.2-82-M6-50-A-Z	M 6	82	20	50	25	-	19.5	3	1	12	20	3.7	Так	1178 грн	Детальніше
GN 927.2-82-M6-50-A-Z Характеристики: d₂ M 6 l₁ 82 d₃ 20 l₂ 50 d₄ 25 d₅ - l₃ 19.5 l₄ 3 h 1 t 12 b 20 l₅ 3.7 1178 грн Так До кошику
GN 927.2-82-M6-50-B-Z	M 6	82	20	50	-	22.5	19.5	-	1	12	20	3.7	Під замовлення	942 грн	Детальніше
GN 927.2-82-M6-50-B-Z Характеристики: d₂ M 6 l₁ 82 d₃ 20 l₂ 50 d₄ - d₅ 22.5 l₃ 19.5 l₄ - h 1 t 12 b 20 l₅ 3.7 942 грн Під замовлення До кошику
GN 927.2-82-M6-60-A-Z	M 6	82	20	60	25	-	19.5	3	1	12	20	3.7	Так	1222 грн	Детальніше
GN 927.2-82-M6-60-A-Z Характеристики: d₂ M 6 l₁ 82 d₃ 20 l₂ 60 d₄ 25 d₅ - l₃ 19.5 l₄ 3 h 1 t 12 b 20 l₅ 3.7 1222 грн Так До кошику
GN 927.2-82-M6-60-B-Z	M 6	82	20	60	-	22.5	19.5	-	1	12	20	3.7	Під замовлення	987 грн	Детальніше
GN 927.2-82-M6-60-B-Z Характеристики: d₂ M 6 l₁ 82 d₃ 20 l₂ 60 d₄ - d₅ 22.5 l₃ 19.5 l₄ - h 1 t 12 b 20 l₅ 3.7 987 грн Під замовлення До кошику
GN 927.2-82-M8-20-A-Z	M 8	82	20	20	25	-	19.5	3	1	12	20	3.7	Так	1123 грн	Детальніше
GN 927.2-82-M8-20-A-Z Характеристики: d₂ M 8 l₁ 82 d₃ 20 l₂ 20 d₄ 25 d₅ - l₃ 19.5 l₄ 3 h 1 t 12 b 20 l₅ 3.7 1123 грн Так До кошику
GN 927.2-82-M8-20-B-Z	M 8	82	20	20	-	22.5	19.5	-	1	12	20	3.7	Під замовлення	909 грн	Детальніше
GN 927.2-82-M8-20-B-Z Характеристики: d₂ M 8 l₁ 82 d₃ 20 l₂ 20 d₄ - d₅ 22.5 l₃ 19.5 l₄ - h 1 t 12 b 20 l₅ 3.7 909 грн Під замовлення До кошику
GN 927.2-82-M8-25-A-Z	M 8	82	20	25	25	-	19.5	3	1	12	20	3.7	Так	1129 грн	Детальніше
GN 927.2-82-M8-25-A-Z Характеристики: d₂ M 8 l₁ 82 d₃ 20 l₂ 25 d₄ 25 d₅ - l₃ 19.5 l₄ 3 h 1 t 12 b 20 l₅ 3.7 1129 грн Так До кошику
GN 927.2-82-M8-25-B-Z	M 8	82	20	25	-	22.5	19.5	-	1	12	20	3.7	Під замовлення	919 грн	Детальніше
GN 927.2-82-M8-25-B-Z Характеристики: d₂ M 8 l₁ 82 d₃ 20 l₂ 25 d₄ - d₅ 22.5 l₃ 19.5 l₄ - h 1 t 12 b 20 l₅ 3.7 919 грн Під замовлення До кошику
GN 927.2-82-M8-30-A-Z	M 8	82	20	30	25	-	19.5	3	1	12	20	3.7	Під замовлення	1141 грн	Детальніше
GN 927.2-82-M8-30-A-Z Характеристики: d₂ M 8 l₁ 82 d₃ 20 l₂ 30 d₄ 25 d₅ - l₃ 19.5 l₄ 3 h 1 t 12 b 20 l₅ 3.7 1141 грн Під замовлення До кошику
GN 927.2-82-M8-30-B-Z	M 8	82	20	30	-	22.5	19.5	-	1	12	20	3.7	Під замовлення	928 грн	Детальніше
GN 927.2-82-M8-30-B-Z Характеристики: d₂ M 8 l₁ 82 d₃ 20 l₂ 30 d₄ - d₅ 22.5 l₃ 19.5 l₄ - h 1 t 12 b 20 l₅ 3.7 928 грн Під замовлення До кошику
GN 927.2-82-M8-35-A-Z	M 8	82	20	35	25	-	19.5	3	1	12	20	3.7	Так	1157 грн	Детальніше
GN 927.2-82-M8-35-A-Z Характеристики: d₂ M 8 l₁ 82 d₃ 20 l₂ 35 d₄ 25 d₅ - l₃ 19.5 l₄ 3 h 1 t 12 b 20 l₅ 3.7 1157 грн Так До кошику
GN 927.2-82-M8-35-B-Z	M 8	82	20	35	-	22.5	19.5	-	1	12	20	3.7	Під замовлення	932 грн	Детальніше
GN 927.2-82-M8-35-B-Z Характеристики: d₂ M 8 l₁ 82 d₃ 20 l₂ 35 d₄ - d₅ 22.5 l₃ 19.5 l₄ - h 1 t 12 b 20 l₅ 3.7 932 грн Під замовлення До кошику
GN 927.2-82-M8-40-A-Z	M 8	82	20	40	25	-	19.5	3	1	12	20	3.7	Під замовлення	1175 грн	Детальніше
GN 927.2-82-M8-40-A-Z Характеристики: d₂ M 8 l₁ 82 d₃ 20 l₂ 40 d₄ 25 d₅ - l₃ 19.5 l₄ 3 h 1 t 12 b 20 l₅ 3.7 1175 грн Під замовлення До кошику
GN 927.2-82-M8-40-B-Z	M 8	82	20	40	-	22.5	19.5	-	1	12	20	3.7	Під замовлення	950 грн	Детальніше
GN 927.2-82-M8-40-B-Z Характеристики: d₂ M 8 l₁ 82 d₃ 20 l₂ 40 d₄ - d₅ 22.5 l₃ 19.5 l₄ - h 1 t 12 b 20 l₅ 3.7 950 грн Під замовлення До кошику
GN 927.2-82-M8-50-A-Z	M 8	82	20	50	25	-	19.5	3	1	12	20	3.7	Так	1178 грн	Детальніше
GN 927.2-82-M8-50-A-Z Характеристики: d₂ M 8 l₁ 82 d₃ 20 l₂ 50 d₄ 25 d₅ - l₃ 19.5 l₄ 3 h 1 t 12 b 20 l₅ 3.7 1178 грн Так До кошику
GN 927.2-82-M8-50-B-Z	M 8	82	20	50	-	22.5	19.5	-	1	12	20	3.7	Під замовлення	942 грн	Детальніше
GN 927.2-82-M8-50-B-Z Характеристики: d₂ M 8 l₁ 82 d₃ 20 l₂ 50 d₄ - d₅ 22.5 l₃ 19.5 l₄ - h 1 t 12 b 20 l₅ 3.7 942 грн Під замовлення До кошику
GN 927.2-82-M8-60-A-Z	M 8	82	20	60	25	-	19.5	3	1	12	20	3.7	Під замовлення	1222 грн	Детальніше
GN 927.2-82-M8-60-A-Z Характеристики: d₂ M 8 l₁ 82 d₃ 20 l₂ 60 d₄ 25 d₅ - l₃ 19.5 l₄ 3 h 1 t 12 b 20 l₅ 3.7 1222 грн Під замовлення До кошику
GN 927.2-82-M8-60-B-Z	M 8	82	20	60	-	22.5	19.5	-	1	12	20	3.7	Під замовлення	987 грн	Детальніше
GN 927.2-82-M8-60-B-Z Характеристики: d₂ M 8 l₁ 82 d₃ 20 l₂ 60 d₄ - d₅ 22.5 l₃ 19.5 l₄ - h 1 t 12 b 20 l₅ 3.7 987 грн Під замовлення До кошику

Характеристики

Типи
Тип A: сталева контактна пластина із настановною гайкою
Тип B: сталева контактна пластина без інсталяційної гайки
Важіль
Сталь (прецизійне лиття)
Оцинкований, синій пасивований Z
Штифт, притискна гайка / Гвинт
Установча гайка/гвинт (тільки тип A)
Оцинкована сталь, блакитна пасивація
Контактні пластини
Сталь
З цинковим лускатим покриттям
Навуглерожена сталь
За запитом
Притискна поверхня без мастила
інші варіанти обробки

Конструктивні особливості (тип A) / приклад застосування

Зусилля притискання та ручне зусилля в притискних ручках з ексцентриковим кулачком, розрахунок

Загальна інформація

Ексцентриковий принцип має дві переваги: Велике зусилля притискання Fs і механізм самоблокування при перевищенні мертвої точки.

Всі теоретичні спроби описати співвідношення між ручним зусиллям і зусиллям притискання повністю спиратимуться тільки на припущення за деякими параметрами. На фактично превалюючі умови впливає низка різних чинників.

Таким чином, значення, зазначені в нижченаведених таблицях, засновані на практичних специфікаціях і висновках і базуються на серії випробувань, які показали, які зусилля притискання можна отримати, застосовуючи зазначені ручні зусилля.

Максимально дозволена сила попереднього натягу кожного розміру різьблення не перевищуватиметься при керуванні ручкою.

Зусилля притискання та ручне зусилля

l₁	≈ F_H	≈ l_H	≈ F_S
Размер ручки	Ручное усилие в Н	Ручка, ручное усилие	Усилие винта / усилие прижатия в Н
-	-	-	GN 927 / GN 927.4	GN 927.3 / GN 927.5	GN 927.2 / GN 927.7
44	75	33	1250	1750	1450
63	125	47	2250	3100	2600
82	200	62	3700	5000	4300
101	350	76	6100	8000	7000

Розрахунок
Для врахування вищезгаданої теоретичної та арифметичної альтернативи для визначення зусилля притискання та ручного зусилля нижче буде показано можливе рішення, яке також повністю доведе достовірність значень, зазначених у таблиці, з використанням прикладу розрахунку.
При теоретичному визначенні зусилля притискання Fs, що є результатом ручного зусилля, зокрема, слід спостерігати дві точки:
По-перше, є геометричні умови, що існують на ексцентриці, які вимагають комплексного підходу з арифметичної точки зору, якщо хтось бажає враховувати точні умови. По-друге, тертя, що відбувається в декількох точках, матиме великий вплив на зусилля притискання, що досягається.
1-а альтернатива, ексцентрик
Якщо подивитися на розгорнутий вигляд, що виникає в ексцентриці через коливальний рух, можна зрозуміти, що воно викликано синусоїдальної кривою.
Результатом є те, що кут ухилу w над діапазоном повороту змінюється постійно, викликаючи збільшення діапазону самоблокування і передачу зусилля.
Однак арифметичний опис цього підходу є дуже складним.

Розрахункова модель заміни
Висловлюючись простими словами і припускаючи постійний ухил, існуючу синусоїдальну криву можна побачити як клин, який забезпечить досить точну та апроксимативну розрахункову модель заміни, яка є набагато менш складною.
Значення тертя буде прийнято для осі обертання та кола ексцентрика, на яке в реальності більше впливатимуть зовнішні фактори і, таким чином, це значення може відрізнятися відповідно.
2-я альтернатива, ексцентрик
Рух 90° ручного важеля покриває перебіг h.

Fs Зусилля гвинта / зусилля притискання (результуюче)
Fh Ручне зусилля
lH Плечо важеля ручного зусилля
FRU Сила тертя на колі
lU Плечо важеля на колі
FRA Сила тертя на осі
lA Плечо важеля на осі
w Кут загострення заміни
h Хід повороту важеля на 90°
µ1 Коефіцієнт тертя на колі
µ2 Коефіцієнт тертя на осі
Рівняння та модельні розрахунки

Сила зажима	Коэффициент трения (угол заострения, ¼ окружности)
F_s = F_H x l_H / ((l_U x ( µ_w + µ₁)) + ( l_A x µ₂))	µ_w = h x 4 / π x 2 x l_U

приклад

Притискна ручка з ексцентриковим кулачком GN 927.7-101-M8-B
з ручним зусиллям FH = 350 Н, коефіцієнт тертя µ1 = 0,2 та µ2 = 0,1 плюс плече важеля lA = 5 мм та lU = 11,5 мм
Fs = 350 N x 76 мм / ((11,5 мм x (0,083 + 0,2)) + (5 мм x 0,1)) = 7000 N
Наступні коефіцієнти тертя µ можуть використовуватися для пар потенційного тертя:
Пластик / Пластик ≈ 0,25 Сталь / Сталь (з мастилом) ≈ 0,1 Сталь / Сталь ≈ 0,2
Пластик / Сталь ≈ 0,15 Нержавіюча сталь / Нержавіюча сталь (з мастилом) ≈ 0,1 Нержавіюча сталь / Нержавіюча сталь ≈ 0,2
Примітки щодо безпеки
Конструкція для областей застосування, що мають на увазі використання притискних ручок з ексцентриковим кулачком, повинна бути обов'язково виготовлена з урахуванням відповідного коефіцієнта безпеки. Звичайні коефіцієнти безпеки статичних навантажень від 1,2 до 1,5; пульсуючих навантажень від 1,8 до 2,4 та змінних навантажень від 3 до 4. Підлягає пропорційному збільшенню для областей застосування з підвищеними вимогами до безпеки.

особливості та сфери застосування

Притискні ручки GN 927.2 з ексцентриковим кулачком використовуються для швидкого притискання та вивільнення. На відміну від ручок з різьбовими з'єднаннями у цих ручок зусилля притискання створюється без моменту, що крутить.

Конструкція ручок забезпечує захист від перевищення максимальних зусиль при натисканні. За умови дотримання порядку правильного складання та встановлення не залишається компонентів у вільному положенні.

Для досягнення максимального зусилля притискання притискна поверхня змащується злегка і за необхідності змащується повторно.

Тип A забезпечує наступні переваги: Відстань між ексцентриковим кулачком і контактною поверхнею регулюється за допомогою гайки з дрібним різьбленням. Це забезпечує встановлення максимального зусилля притискання шляхом простого регулювання. Крім того, це також дозволяє вибрати краще положення важеля по відношенню до штифта притискної ручки.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 927.2.pdf

Залиште відгук про товар!

Тип A: сталева контактна пластина із настановною гайкою
Тип B: сталева контактна пластина без інсталяційної гайки

Ці вироби так само можуть вас зацікавити

GN 927.7

Притискні ручки з ексцентриковим кулачком із нержавіючої сталі

Нержавіюча сталь, гайка або шпилька

Перегляд

GN 927.2

Посилені (7000 Н) притискні сталеві маятникові ручки

Сталь оцинкована, сталева притискна пластина луската оцинкована/гладка навуглерожена

Перегляд

GN 927.4

Притискні ручки з ексцентриком

Цинк, різнокольорове покриття, контактна пластина з регулюванням або без, гайка або стрижень нержавіюча сталь

Перегляд

GN 927.3

Притискні ручки з ексцентриковим кулачком сталеві

Сталь оцинкована, пасивація, гайка або стрижень

Перегляд

LAC.

Шарнірні ручки

Особливо міцний армований супертехнополімер, з або без регулювання, гайка або штифт оцинковка, нержавіюча сталь

Перегляд

GN 927.5

Притискні ручки з ексцентриковим кулачком із нержавіючої сталі

Нержавіюча сталь, гайка або шпилька контактна пластина із пластику

Перегляд

GN 927

Притискні ручки з ексцентриковим кулачком

Цинк, різнокольорове покриття, контактна пластина з регулюванням або без, гайка, стрижень або втулка оцинковка

Перегляд

GN 927.2 rod

Посилені притискні (7000 Н) ручки із ексцентриковим кулачком швидкої фіксації

Сталь оцинкована, сталева притискна пластина луската оцинкована/гладка навуглерожена

Перегляд

Необхідні (технічні) файли cookie	Обов'язково
Аналітичні та експлуатаційні файли cookie	Згоден Не згоден
