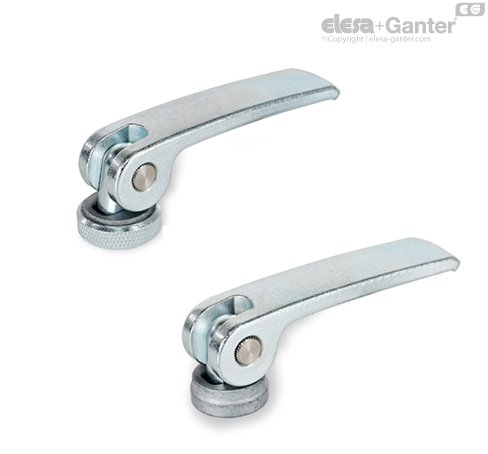

Посилені притискні сталеві маятникові ручки GN 927.2



Зусилля притискання та ручне зусилля

Розрахунок
Для врахування вищезгаданої теоретичної та арифметичної альтернативи для визначення зусилля притискання та ручного зусилля нижче буде показано можливе рішення, яке також повністю доведе достовірність значень, зазначених у таблиці, з використанням прикладу розрахунку.
При теоретичному визначенні зусилля притискання Fs, що є результатом ручного зусилля, зокрема, слід спостерігати дві точки:
По-перше, є геометричні умови, що існують на ексцентриці, які вимагають комплексного підходу з арифметичної точки зору, якщо хтось бажає враховувати точні умови. По-друге, тертя, що відбувається в декількох точках, матиме великий вплив на зусилля притискання, що досягається.
1-а альтернатива, ексцентрик
Якщо подивитися на розгорнутий вигляд, що виникає в ексцентриці через коливальний рух, можна зрозуміти, що воно викликано синусоїдальної кривою.
Результатом є те, що кут ухилу w над діапазоном повороту змінюється постійно, викликаючи збільшення діапазону самоблокування і передачу зусилля.
Однак арифметичний опис цього підходу є дуже складним.



Розрахункова модель заміни
Висловлюючись простими словами і припускаючи постійний ухил, існуючу синусоїдальну криву можна побачити як клин, який забезпечить досить точну та апроксимативну розрахункову модель заміни, яка є набагато менш складною.
Значення тертя буде прийнято для осі обертання та кола ексцентрика, на яке в реальності більше впливатимуть зовнішні фактори і, таким чином, це значення може відрізнятися відповідно.
2-я альтернатива, ексцентрик
Рух 90° ручного важеля покриває перебіг h.



Рівняння та модельні розрахунки

Примітки щодо безпеки
Конструкція для областей застосування, що мають на увазі використання притискних ручок з ексцентриковим кулачком, повинна бути обов'язково виготовлена ​​з урахуванням відповідного коефіцієнта безпеки. Звичайні коефіцієнти безпеки статичних навантажень від 1,2 до 1,5; пульсуючих навантажень від 1,8 до 2,4 та змінних навантажень від 3 до 4. Підлягає пропорційному збільшенню для областей застосування з підвищеними вимогами до безпеки.

Притискні ручки GN 927.2 з ексцентриковим кулачком використовуються для швидкого притискання та вивільнення. На відміну від ручок з різьбовими з'єднаннями у цих ручок зусилля притискання створюється без моменту, що крутить.

Конструкція ручок забезпечує захист від перевищення максимальних зусиль при натисканні. За умови дотримання порядку правильного складання та встановлення не залишається компонентів у вільному положенні.

Для досягнення максимального зусилля притискання притискна поверхня змащується злегка і за необхідності змащується повторно.

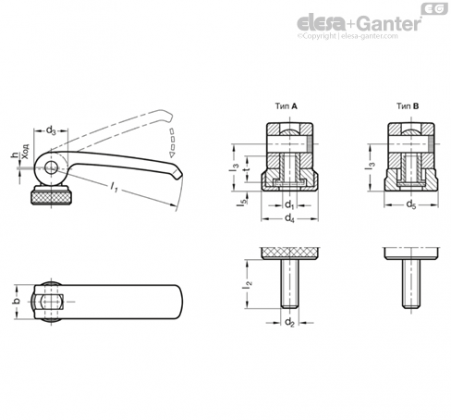

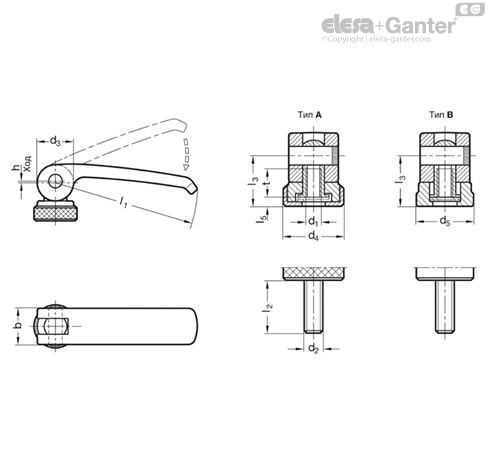

Тип A забезпечує наступні переваги: ​​Відстань між ексцентриковим кулачком і контактною поверхнею регулюється за допомогою гайки з дрібним різьбленням. Це забезпечує встановлення максимального зусилля притискання шляхом простого регулювання. Крім того, це також дозволяє вибрати краще положення важеля по відношенню до штифта притискної ручки.
